ESP8266蓝牙模块

Wi-Fi AT 命令集 --- ESP-AT 用户指南 文档

一、ESP8266介绍

ESP8266EX 由乐鑫公司开发，提供了⼀套⾼度集成的 Wi-Fi SoC 解决⽅案，其低功耗、紧凑设计和⾼稳定性可以满⾜⽤户的需求。 ESP8266EX 拥有完整的且⾃成体系的 Wi-Fi ⽹络功能，既能够独⽴应⽤，也可以作为从机搭载于其他主机 MCU 运⾏。当 ESP8266EX 独⽴应⽤时，能够直接从外接flash中启动。内置的⾼速缓冲存储器有利于提⾼系统性能，并且优化存储系统。此外 ESP8266EX 只需通过 SPI/SDIO 接⼝或 UART 接⼝即可作为 Wi-Fi 适配器，应⽤到基于任何微控制器的设计中。

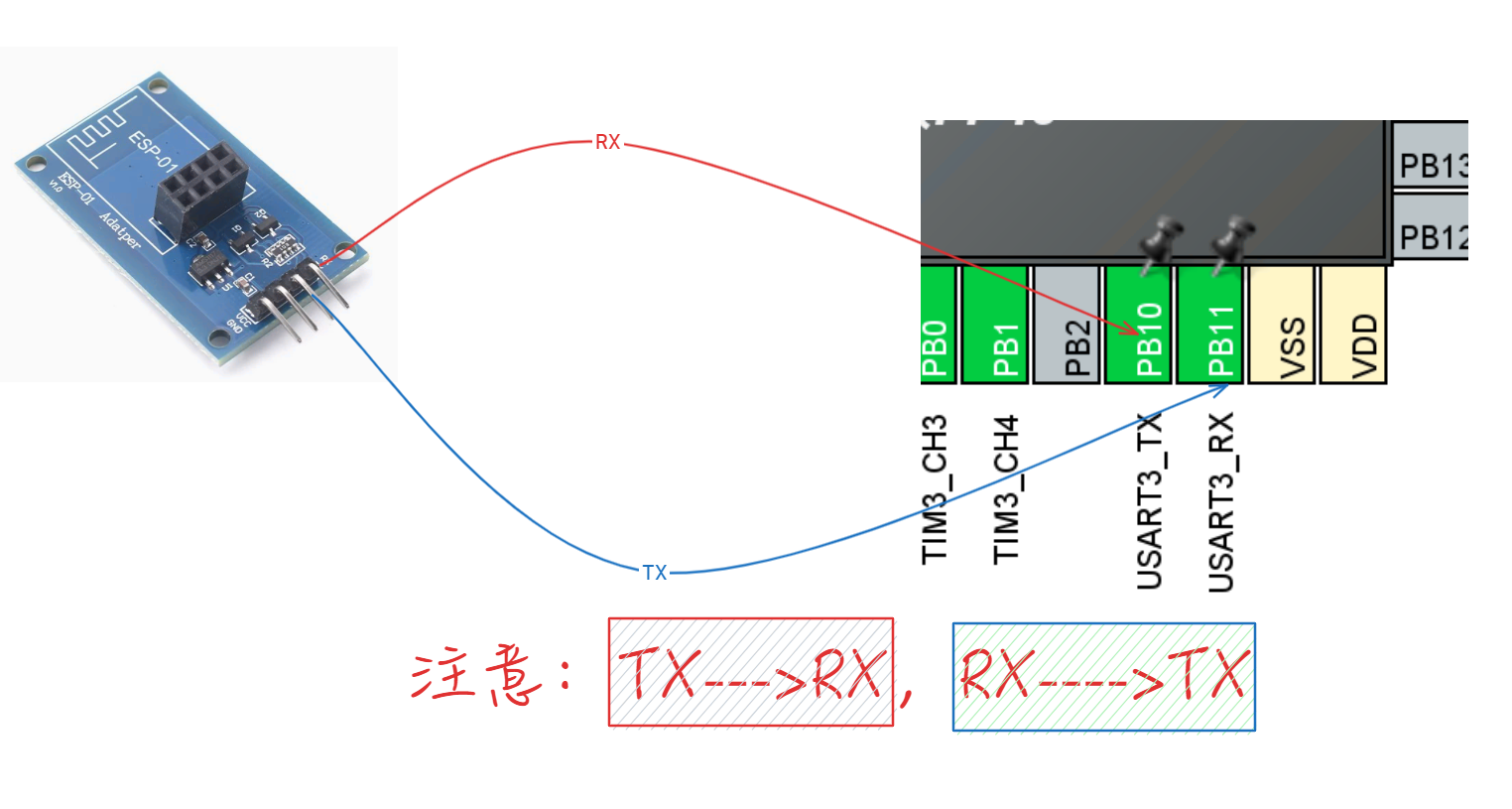

二、硬件原理图

三、STM32CubeMx配置

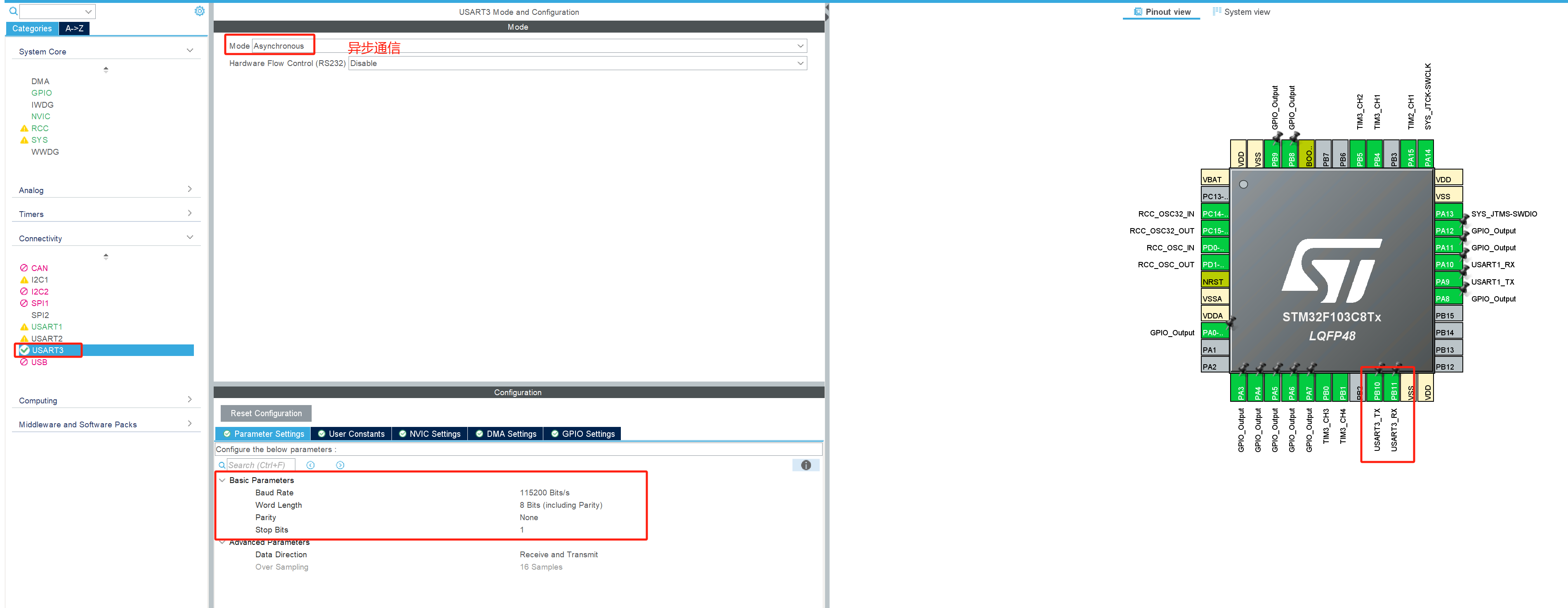

首先在STM32CubeMx中配置UART通信，这里我们用UART3。

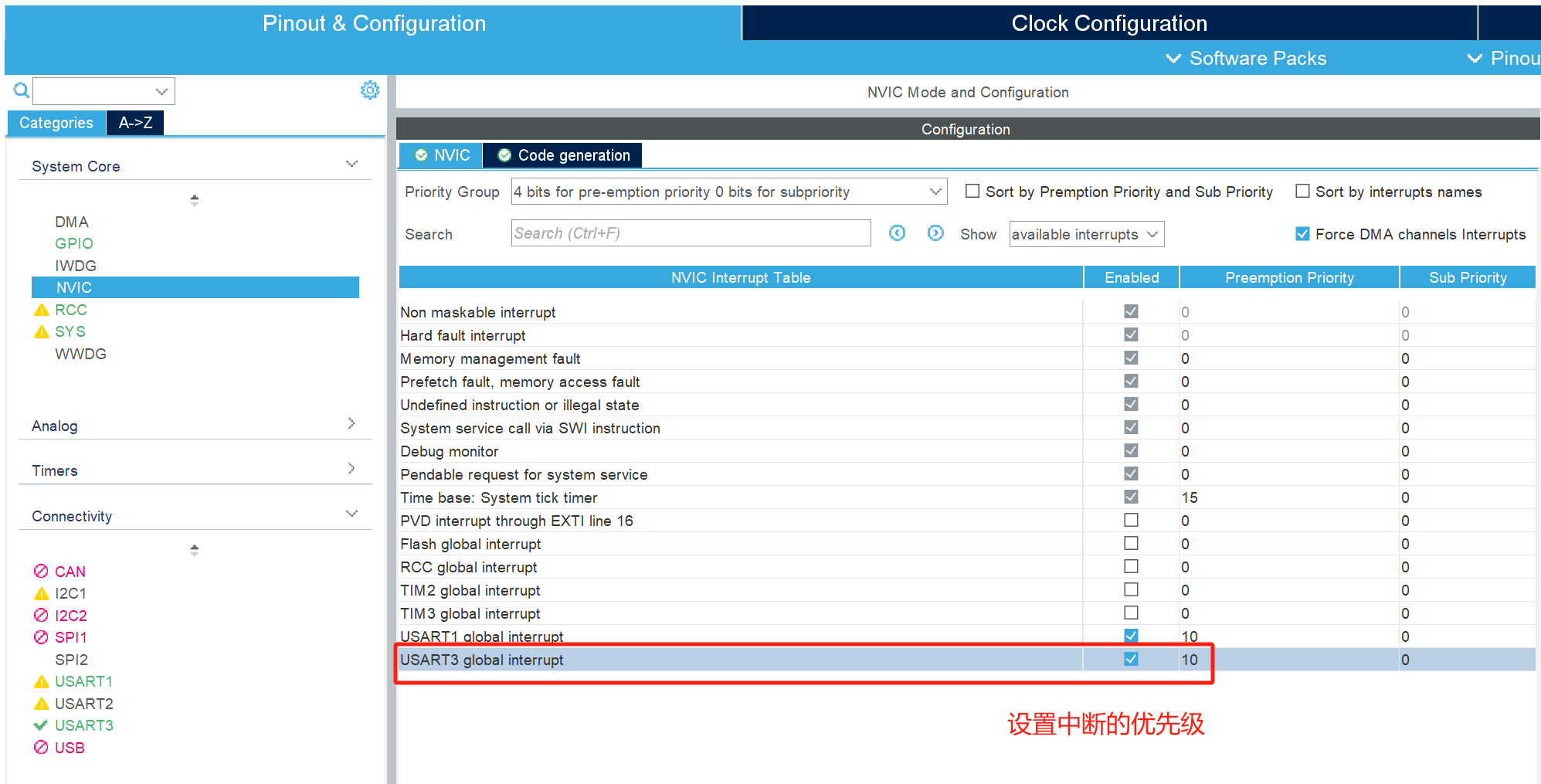

并在之后配置中断优先级，保证UART3能正常的运行，不会因为其他程序的阻塞而迟迟得不到执行。

四、PC机与ESP8266建立通信

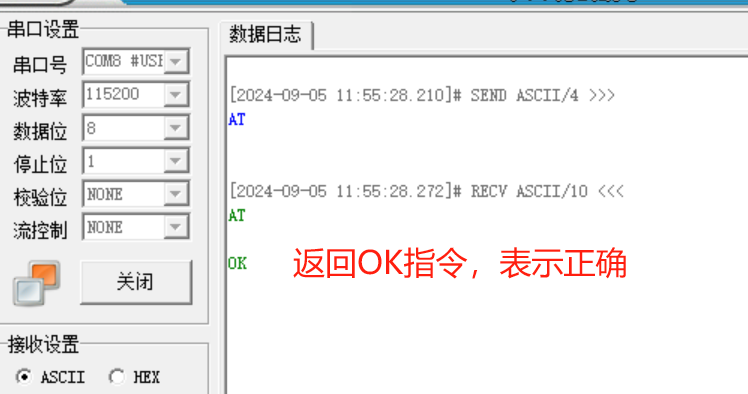

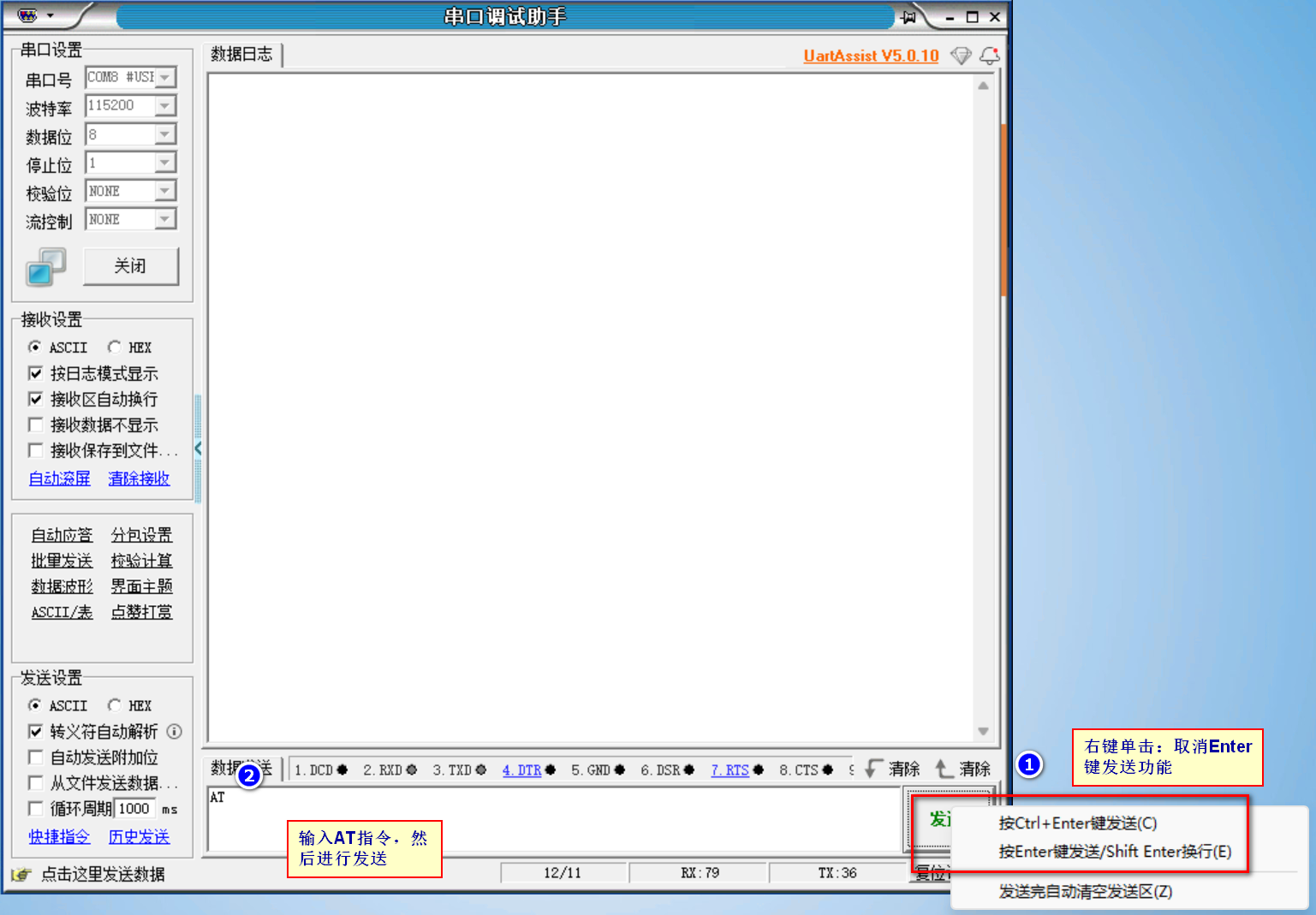

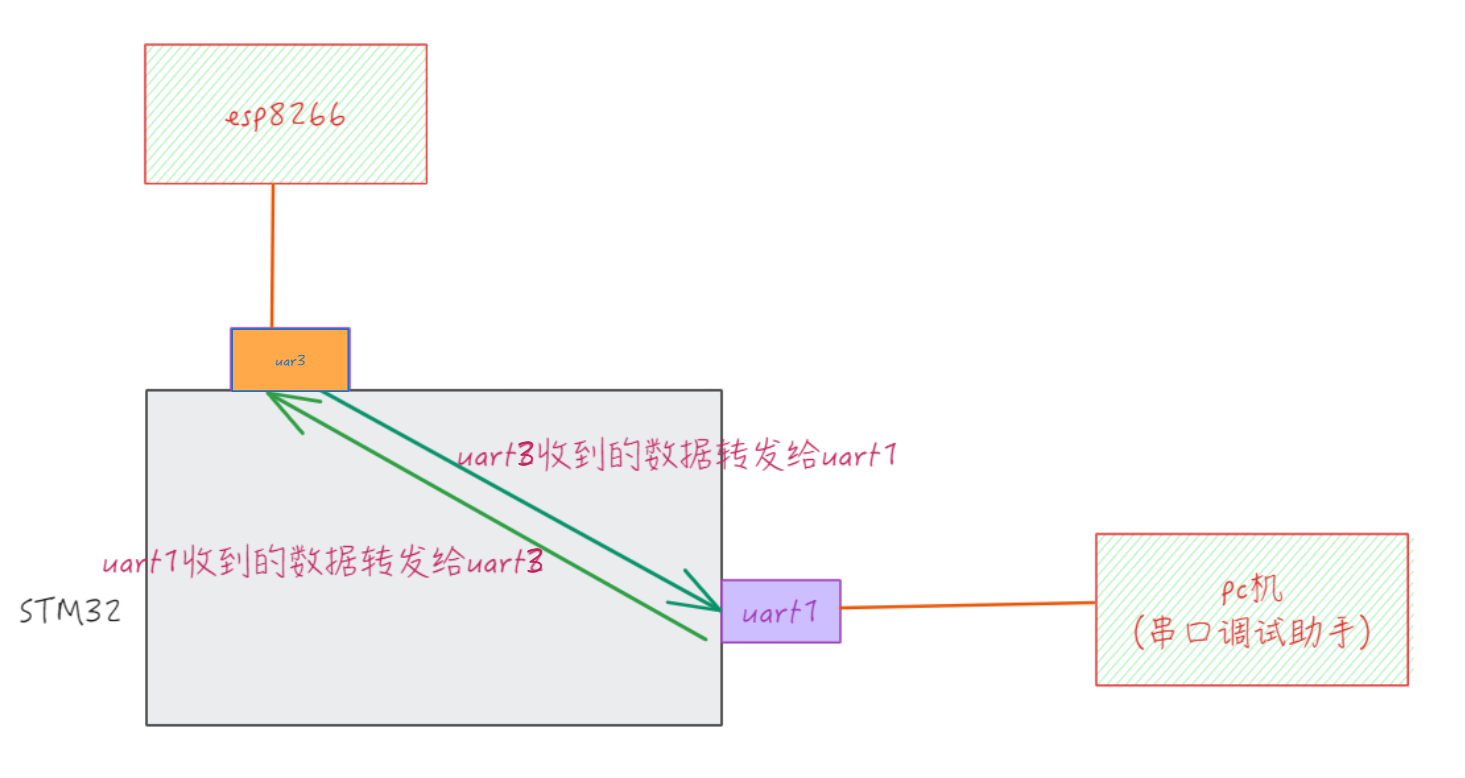

这里我们用串口调试助手来进行和UART3的通信。UART1负责和串口调试助手通信，UART3负责和ESP8266蓝牙模块通信，如上图

char uart1_rx_buf[1024]={0};
char uart3_rx_buf[1024]={0};
//之前我们提到过空闲中断回调函数，这里就是用中断回调函数来进行通信
void uart_interrupt_init()
{
    // 以中断方式接收UART（通用异步收发传输器）数据，直到接收到空闲线（Idle Line）为止
    HAL_UARTEx_ReceiveToIdle_IT(&huart1, (uint8_t*)uart1_rx_buf, sizeof(uart1_rx_buf));
    HAL_UARTEx_ReceiveToIdle_IT(&huart3, (uint8_t*)uart3_rx_buf, sizeof(uart3_rx_buf));
}

//开启空闲中断接收函数，自动调用回调函数
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart,uint16_t Size)
{
    //如果等于UART1就是在和串口调试助手通信
    if(huart == &huart1)
    {
        //发送从蓝牙模块接收的信息
        HAL_UART_Transmit(&huart3, (const uint8_t*)uart1_rx_buf, Size, HAL_MAX_DELAY);
    }
    //另外一种可能是UART3和ESP8266模块通信
    else if(huart == &huart3)
    {
        //发送从串口助手接收的消息
        HAL_UART_Transmit(&huart1, (const uint8_t*)uart3_rx_buf, Size, HAL_MAX_DELAY);
    }
    uart_interrupt_init();
}
// 测试代码
void uart_receive()
{
    //调用中断，开始执行
    uart_interrupt_init();
}

串口调试助手UartAssist串口调试工具使用指南 （附UartAssist工具包）_串口调试助手-CSDN博客

五、ESP8266配置wifi的AT指令

这里的命令比较晦涩，但是格式基本固定，现在简单介绍一下指令

5.1 Station（客户端模式）

5.1.1 模式选择

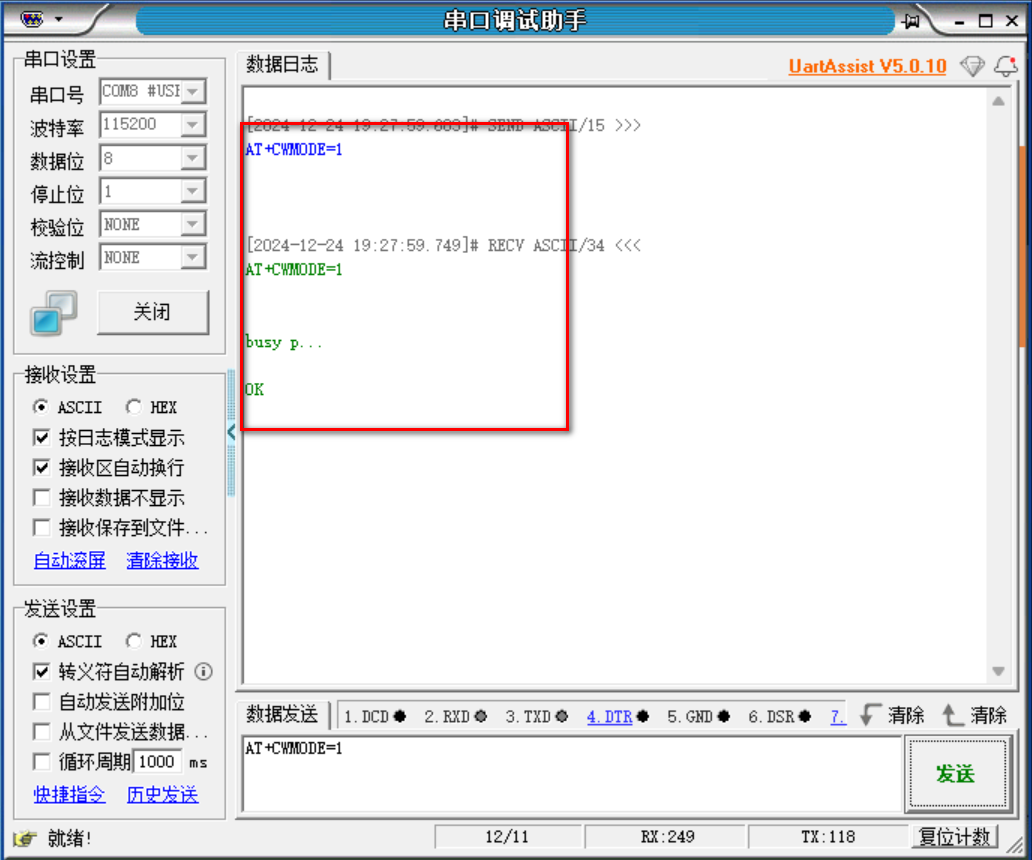

AT+CWMODE= <mode>[,<auto_connect>]

<mode>：模式

0: 无 Wi-Fi 模式，并且关闭 Wi-Fi RF

1: Station 模式：指设备作为无线网络中的一个客户端

2: SoftAP 模式：理解成无线路由器或热点。负责管理连接的客户端设备

3:SoftAP+Station 模式

<auto_connect>：切换ESP设备的Wi-Fi模式时（例如，从SoftAP或无Wi-Fi模式切换为Station模式或 SoftAP+Station 模式），是否启用自动连接 AP 的功能，默认值：1。参数缺省时，使用默认值，也就是能自动连接

0: 禁用自动连接 AP 的功能

1: 启用自动连接 AP 的功能，若之前已经将自动连接 AP 的配置保存到 flash 中，则ESP设备将自动连接AP

5.1.2 模式查询

查询工作模式

命令：

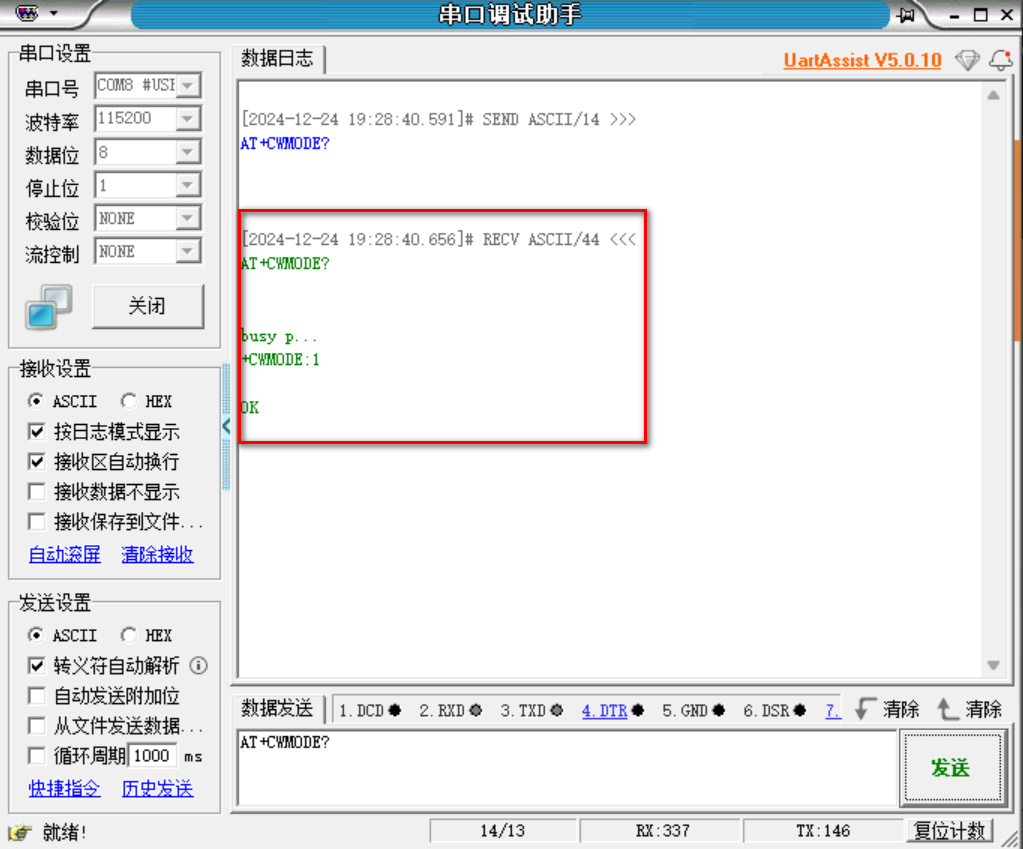

AT+CWMODE?

响应：

+CWMODE:<mode>

OK

5.1.3 扫描当前可用的无线接入点（AP）(ACCESS POINT)

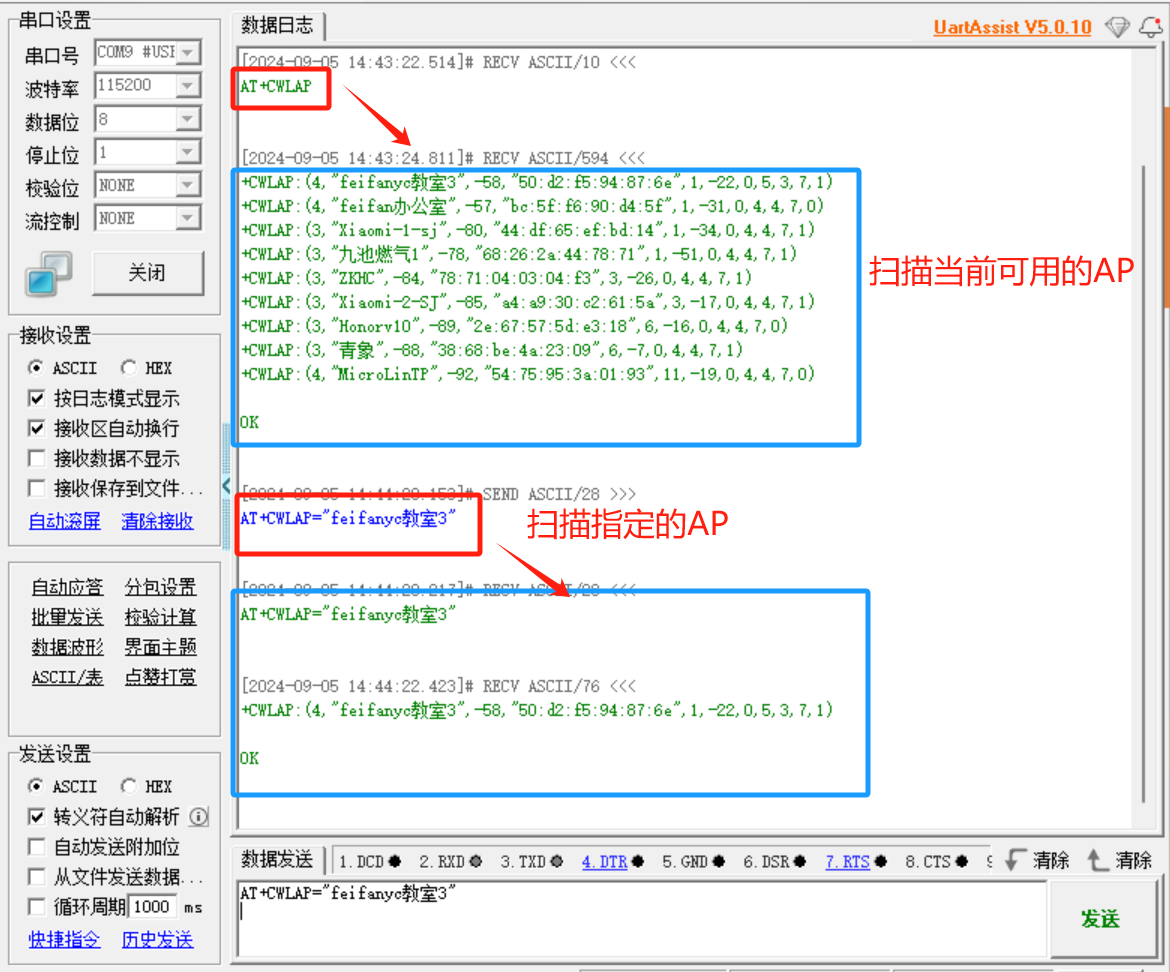

扫描当前可用的 AP

命令:
AT+CWLAP=[<ssid>,<mac>,<channel>,<scan_type>,
<scan_time_min>,<scan_time_max>]
<ssid> ：字符串参数，AP的SSID(wifi名称)
<rssi> ：信号强度
<mac> ：字符串参数，AP的MAC地址
<channel> ：信道号
<scan_type> ：Wi-Fi 扫描类型 0: 主动扫 描1: 被动扫描
<scan_time_min>：每个信道最短扫描时间，单位：毫秒，范围：[0,1500]
如果扫描类型为被动扫描，本参数无效
<scan_time_max>：每个信道最长扫描时间，单位：毫秒，范围：[0,1500]，
如果设为 0，固件采用参数默认值，主动扫描为 120 ms，被动扫描为 360 ms

响应：
+CWLAP:<ecn>,<ssid>,<rssi>,<mac>,<channel>,<freq_offset>,
<freqcal_val>,<pairwise_cipher>,<group_cipher>,
<bgn>,<wps>
OK
说明:
<ecn>：加密方式
    0: OPEN
    1: WEP
    2: WPA_PSK
    3: WPA2_PSK
    4: WPA_WPA2_PSK
    5: WPA2_ENTERPRISE
    6: WPA3_PSK
    7: WPA2_WPA3_PSK
<rssi> ：信号强度
<freq_offset> ：频偏（保留项目）
<freqcal_val> ：频率校准值（保留项目）
<pairwise_cipher>：成对加密类型
    0: None
    1: WEP40
    2: WEP104
    3: TKIP
    4: CCMP
    5: TKIP and CCMP
    6: AES-CMAC-128
    7: 未知
<group_cipher> ：组加密类型，与 <pairwise_cipher> 参数的
枚举值相同
<bgn> ：802.11 b/g/n，若 bit 设为 1，则表示使
能对应模式，若设为 0，则表示禁用对应模式
bit 0: 是否使能 802.11b 模式
bit 1: 是否使能 802.11g 模式
bit 2: 是否使能 802.11n 模式
<wps> ：wps flag
0: 不支持 WPS
1: 支持 WPS

示例:
AT+CWLAP
AT+CWLAP="Wi-Fi"// 寻找指定 SSID 的 AP
AT+CWLAP="Wi-Fi","ca:d7:19:d8:a6:44",6,0,400,1000

5.1.4 连接AP

连接AP

命令:
AT+CWJAP=[<ssid>],[<pwd>][,<bssid>][,<pci_en>][,
<reconn_interval>]
            [,<listen_interval>][,<scan_mode>][,
<jap_timeout>][,<pmf>]
<ssid> ：目标 AP 的 SSID 如果 SSID 和密码中有,、等特殊字符，需转义
<pwd> ：密码最长 64 字节 ASCII
<bssid> ：目标 AP 的 MAC 地址，当多个 AP 有相同的 SSID 时，该参数不可省略
<channel> ：信道号
<rssi> ：信号强度
<pci_en> ：PCI 认证

0: ESP station 可与任何一种加密方式的 AP 连接，包括 OPEN 和
WEP
1: ESP station 可与除 OPEN 和 WEP 之外的任何一种加密方式的 AP连接

<reconn_interval>：Wi-Fi 重连间隔，单位：秒
                    默认值：1，最大值：7200
                    0: 断开连接后，ESP station 不重连
AP
[1,7200]: 断开连接后，ESP station
每隔指定的时间与 AP 重连
<listen_interval>：监听 AP beacon 的间隔，单位为 AP beacon
间隔，默认值：3，范围：[1,100]
<scan_mode> ：扫描模式
0: 快速扫描，找到目标 AP 后终止扫描，ESP station 与第一个扫描
到的 AP 连接
1: 全信道扫描，所有信道都扫描后才终止扫描，ESP station 与扫描
到的信号最强的 AP 连接
<jap_timeout> ：AT+CWJAP 命令超时的最大值，单位：秒，默认
值：15，范围：[3,600]
<pmf> ：PMF（Protected Management Frames，受
保护的管理帧），默认值 0
响应:
WIFI CONNECTED
WIFI GOT IP
OK
或 WI
FI DISCONNECT
+CWJAP:<error code>
FAIL
<error code> ：错误码，仅供参考
    1: 连接超时
    2: 密码错误
    3: 无法找到目标 AP
    4: 连接失败
    其它值: 发生未知错误

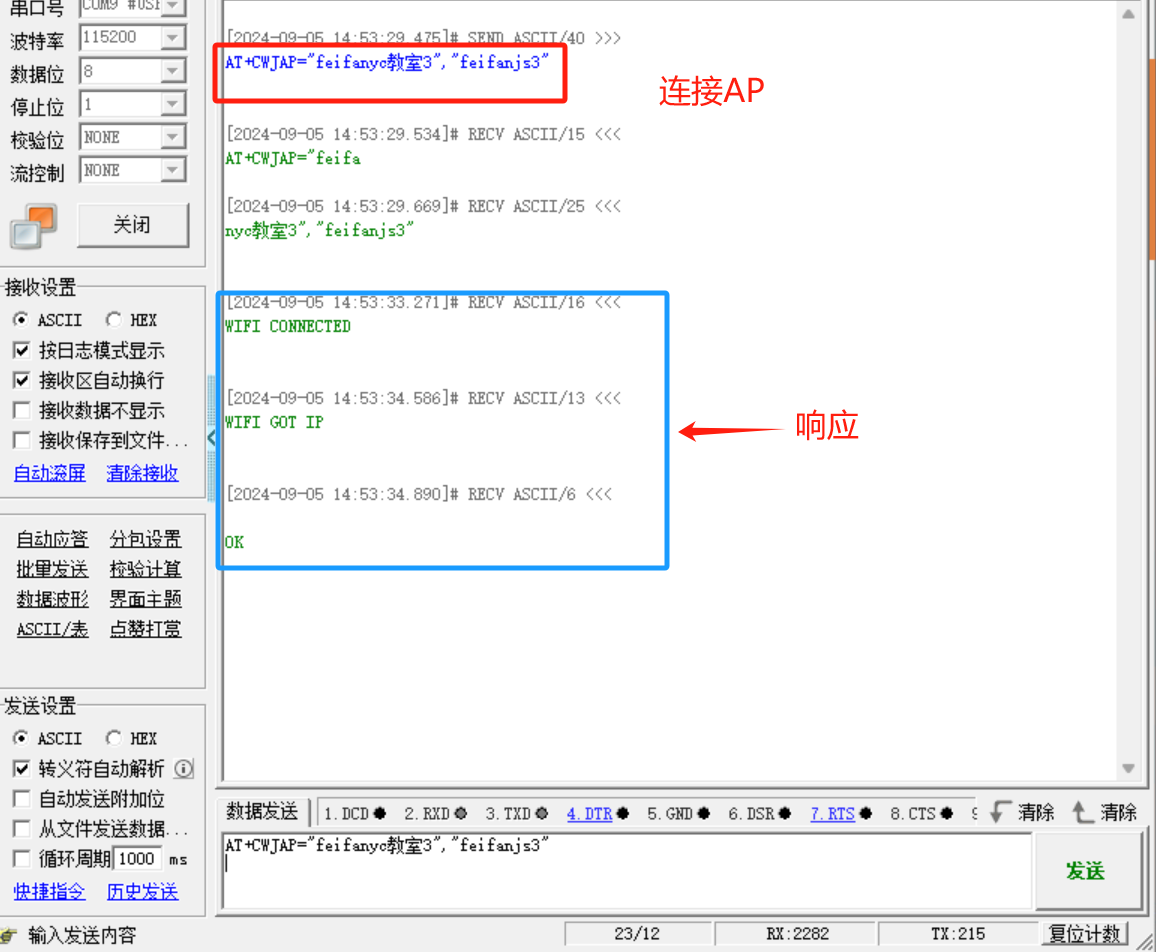

示例：

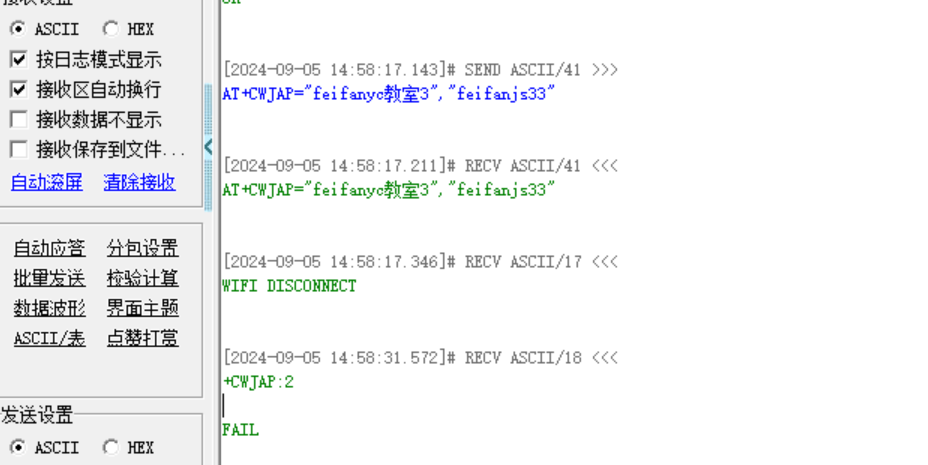

AT+CWJAP="feifanyc教室3","feifanjs3"

ESP8266不能连接5GHZ频段的wifi

ESP8266在连接wifi的时候，如果wifi是5GHZ频段，会连接失败。WiFi设备工作在 2.4G 频段或 5G 频段，但ESP8266和ESP32目前只支持2.4G频段,也就是说：8266只能接收2.4Ghz的信号。

5.1.5 查询当前连接的AP

命令:

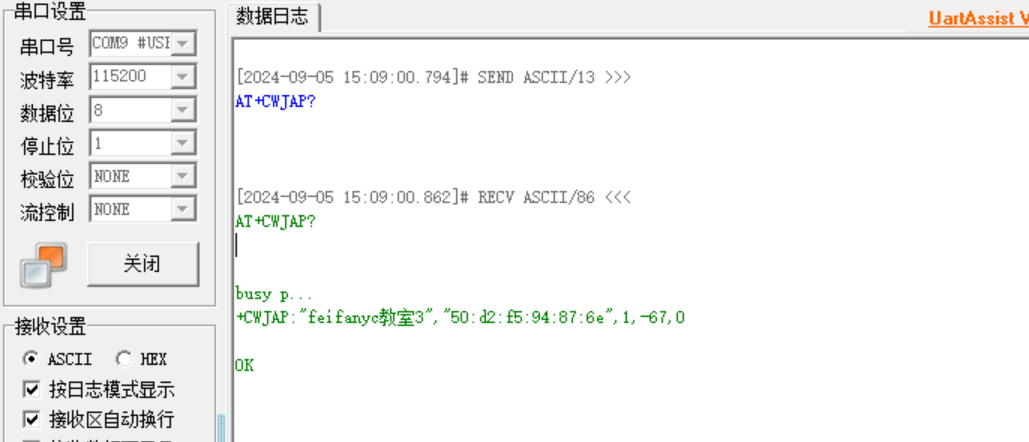

AT+CWJAP?
响应
+CWJAP:<ssid>,<bssid>,<channel>,<rssi>,<pci_en>,
<reconn_interval>,<listen_interval>,<scan_mode>,
<pmf>
OK
<ssid> ：目标 AP 的 SSID 如果 SSID 和密码中有,、\\ 等特殊字符，需转义
<pwd> ：密码最长 64 字节 ASCII
<bssid> ：目标 AP 的 MAC 地址，当多个 AP 有相同
的 SSID 时，该参数不可省略
<channel> ：信道号
<rssi> ：信号强度
<pci_en> ：PCI 认证
0: ESP station 可与任何一种加密方式的 AP 连接，包括 OPEN 和
WEP
1: ESP station 可与除 OPEN 和 WEP 之外的任何一种加密方式的 AP
连接
<reconn_interval>：Wi-Fi 重连间隔，单位：秒
                    默认值：1，最大值：7200
                    0: 断开连接后，ESP station 不重连AP
                    [1,7200]: 断开连接后，ESP station每隔指定的时间与 AP 重连
<listen_interval>：监听 AP beacon 的间隔，单位为 AP beacon
间隔，默认值：3，范围：[1,100]
<scan_mode> ：扫描模式

0: 快速扫描，找到目标 AP 后终止扫描，ESP station 与第一个扫描
到的 AP 连接
1: 全信道扫描，所有信道都扫描后才终止扫描，ESP station 与扫描
到的信号最强的 AP 连接

<jap_timeout> ：AT+CWJAP 命令超时的最大值，单位：秒，默认
值：15，范围：[3,600]
<pmf> ：PMF（Protected Management Frames，受
保护的管理帧），默认值 0

5.1.6 查询Station 的IP地址

命令：

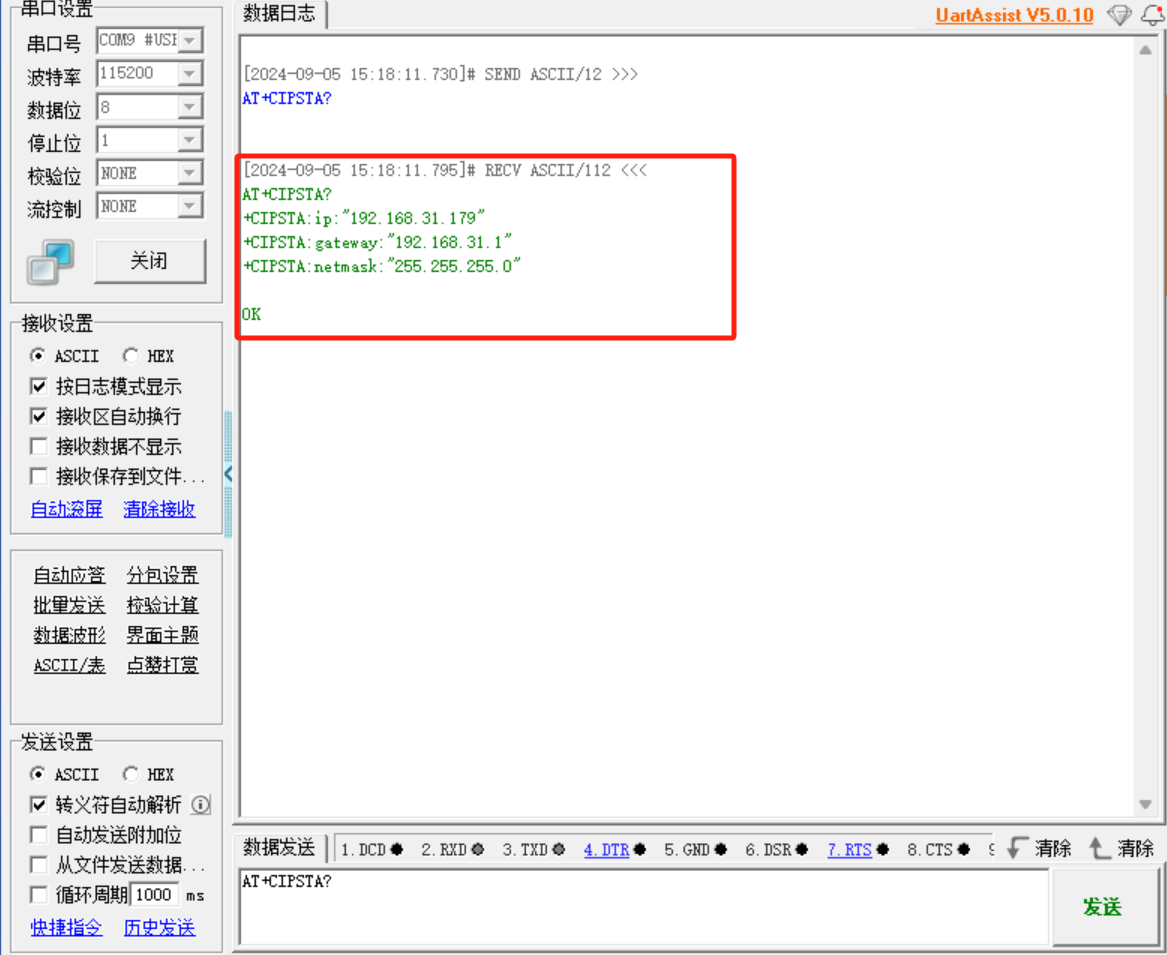

AT+CIPSTA?

响应:
+CIPSTA:ip:<"ip">
+CIPSTA:gateway:<"gateway">
+CIPSTA:netmask:<"netmask">
+CIPSTA:ip6ll:<"ipv6 addr">
+CIPSTA:ip6gl:<"ipv6 addr">
OK

5.2 AP(服务端模式)

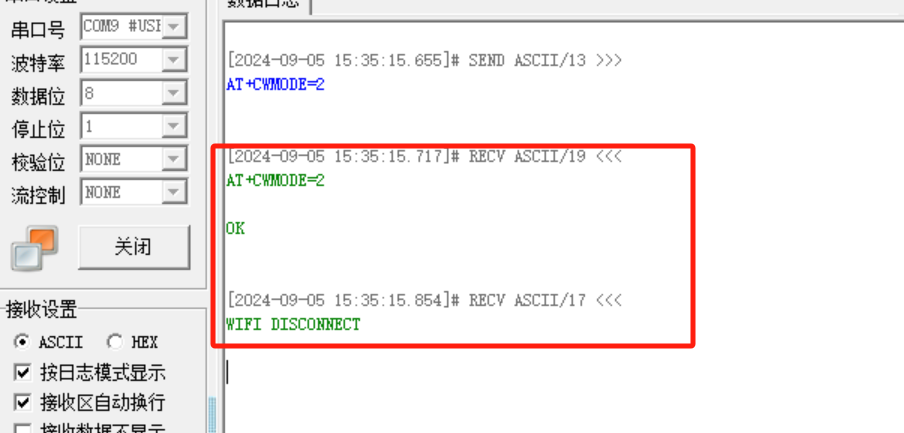

5.2.1 设置模式

5.2.2 配置 ESP SoftAP 参数

命令：
AT+CWSAP=<ssid>,<pwd>,<chl>,<ecn>[,<max conn>][,<ssid hidden>]
<ssid> ：字符串参数，接入点名称
<pwd> ：字符串参数，密码，范围：8 ~ 64 字节
ASCII
<channel> ：信道号
<ecn> ：加密方式，不支持 WEP

0: OPEN(不需要密码)
2: WPA_PSK
3: WPA2_PSK
4: WPA_WPA2_PSK

[<max conn>] ：允许连入ESP SoftAP的最多station数目，默认值：4, 取值范围：[1,10]
[<ssid hidden>]：

0: 广播 SSID（默认）
1: 不广播 SSID
响应：
OK

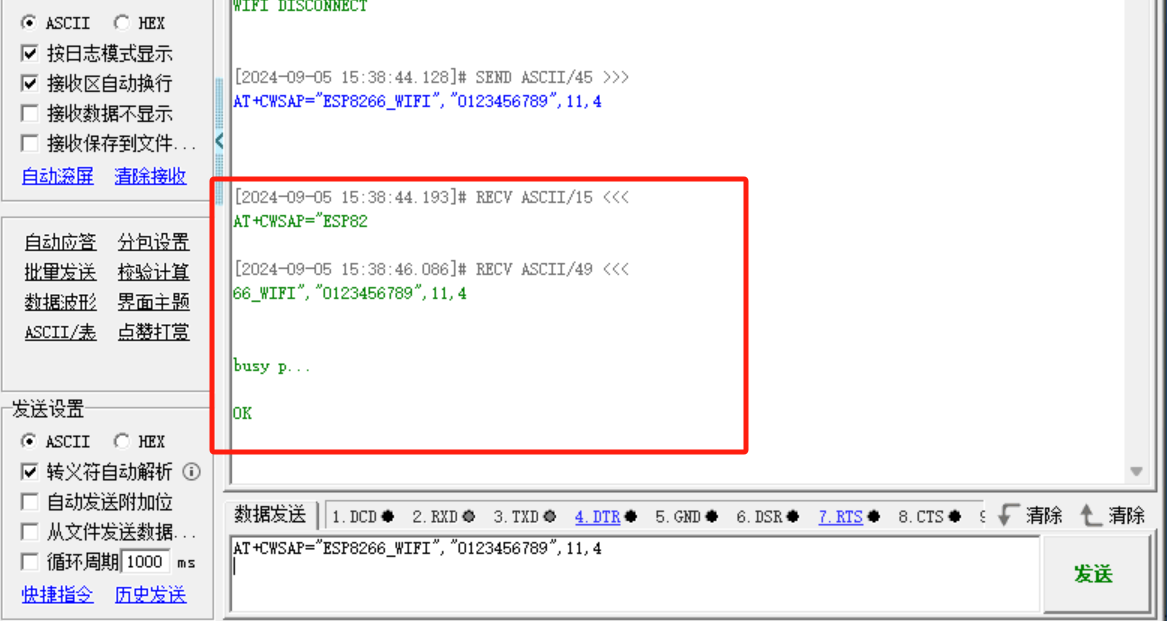

案例:
AT+CWSAP="ESP8266_WIFI","0123456789",11,4

5.2.3 查询 ESP SoftAP 的配置参数

命令:

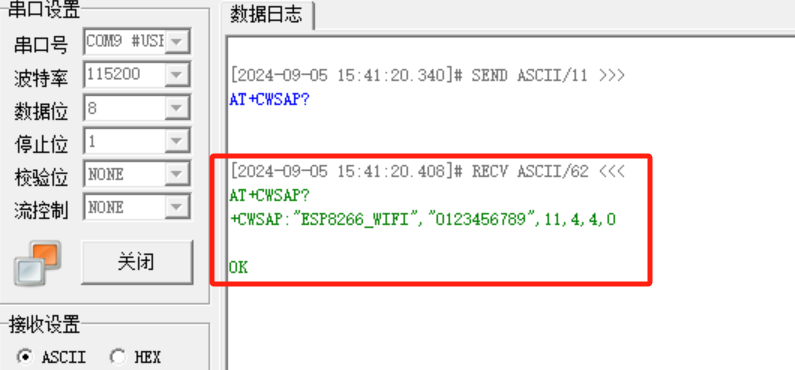

AT+CWSAP?

响应：
+CWSAP:<ssid>,<pwd>,<channel>,<ecn>,<max conn>,<ssid hidden>
OK
<ssid> ：字符串参数，接入点名称
<pwd> ：字符串参数，密码，范围：8 ~ 64 字节 ASCII
<channel> ：信道号
<ecn> ：加密方式，不支持 WEP

0: OPEN(不需要密码)
2: WPA_PSK
3: WPA2_PSK
4: WPA_WPA2_PSK

[<max conn>] ：允许连入 ESP SoftAP 的最多 station 数目，取值范围：[1,10]
[<ssid hidden>]：

0: 广播 SSID（默认）
1: 不广播 SSID

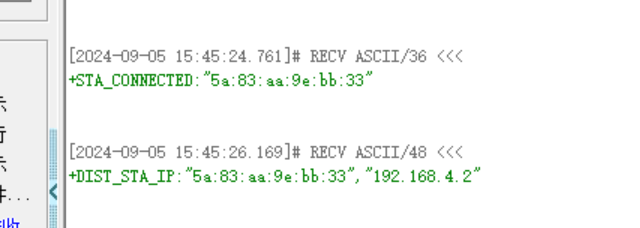

5.2.4 通过手机连接AP

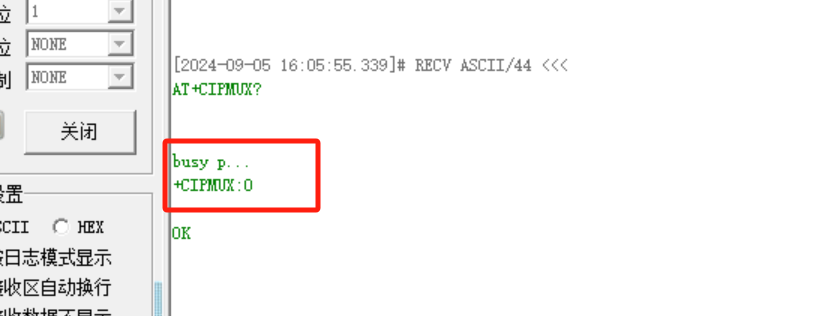

5.2.4 开启多连接模式

AT+CIPMUX=1
开启多连接模式，因为只有在开启多连接模式的时候才能开启服务器模
式。

"？"表示查询是否开启多连接模式

5.3 Station+AP（混合模式）

AT+CWMODE=3

AT+CWSAP="ESP8266_WIFI","0123456789",11,4

AT+CWJAP="feifanyc教室3","feifanjs3"

六、透传模式

6.1 普通模式与透传模式

在普通传输模式下，用户可以发送 AT 命令。 例如，用户可以通过 AT+CIPSEND 命令，发送 AT 命令口收到的 MCU 数据到传输对端。从传输对端收到的数据，会通过 AT 命令口返回给 MCU，同时会附带+IPD 信息。

普通传输模式时，如果连接断开，ESP 不会重连，并提示连接断开。
透传模式也称为 "透传发送接收模式"。在透传模式下，用户不能发送其它 AT 命令，除了特别的 +++命令。AT 命令口收到的所有的 MCU 数据都将无修改地，发送到传输对端。从传输对端收到的数据也会通过 AT 命令口无修改地，返回给 MCU。 Wi-Fi 透传模式传输时，如果连接断开，ESP 会不停地尝试重连，此时单独输入 +++ 退出透传，则停止重连。

所以这两中模式最大的不同在于用户能否发送AT命令和是否重连。

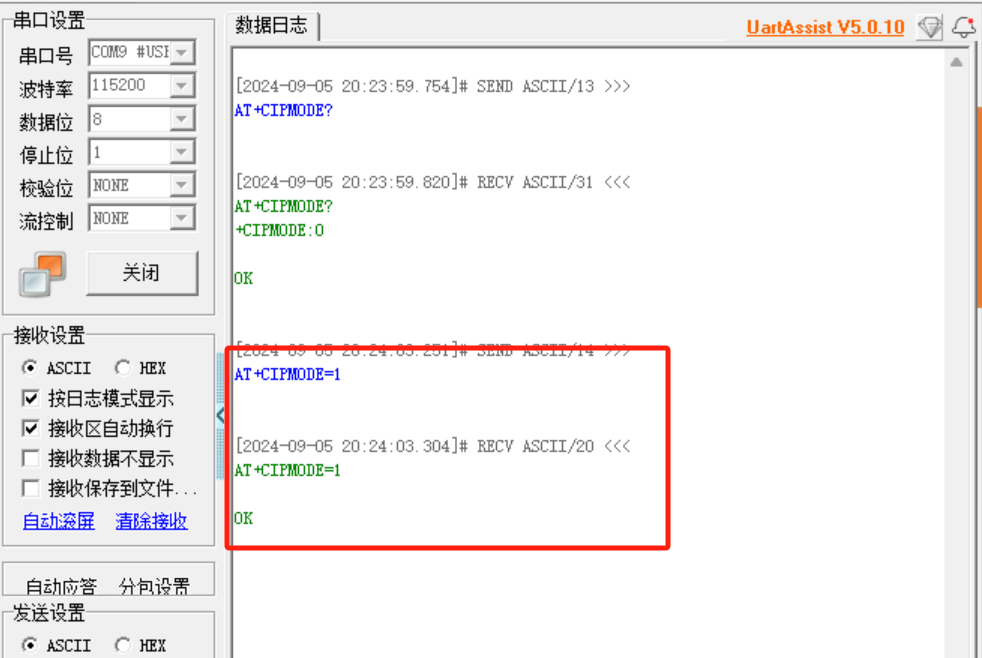

设置透传模式

命令:
AT+CIPMODE=<mode>
<mode>:
0: 普通传输模式
1: Wi-Fi 透传接收模式，仅支持TCP单连接、UDP固定通信对端

响应:
OK

注意:
<1>配置更改不保存到 flash
<2>如果设置透传模式error，请重置RSP 【AT+RST】

这里我们就进入了透传模式

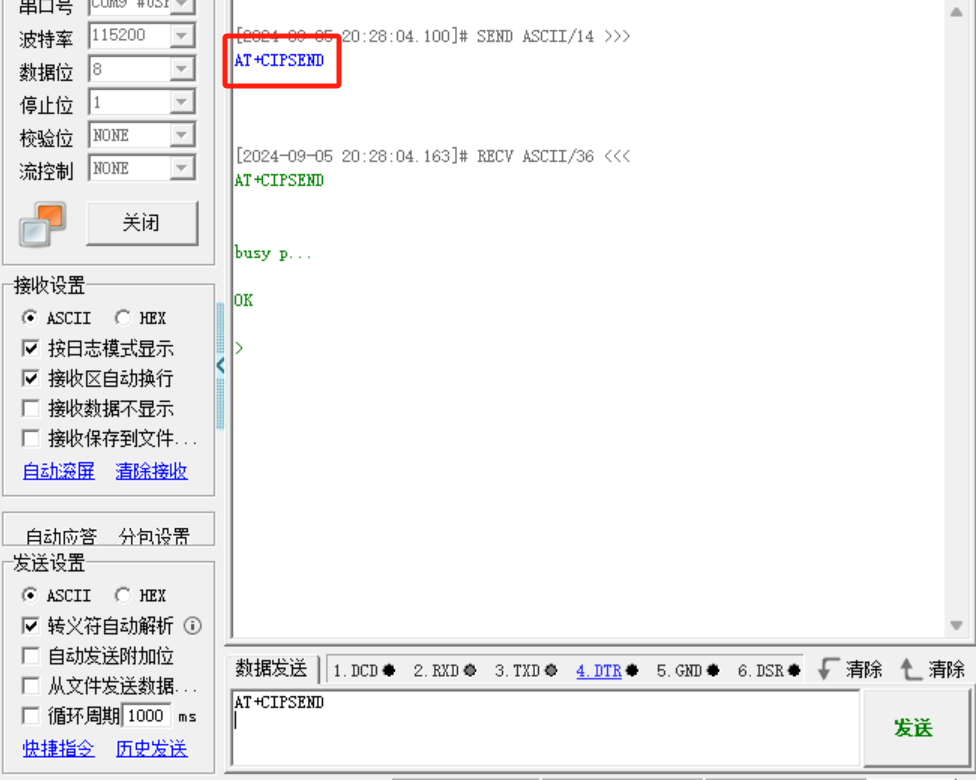

进入 Wi-Fi 透传模式

命令:
AT+CIPSEND
响应：
OK
> 或 ERROR

注意1:
进入 Wi-Fi 透传模式，ESP8266 设备每次最大接收 2048 字节，最大
发送 1460 字节

如果当前接收的数据长度大于最大发送字节数，AT 将立即发送；否
则，接收的数据将在 20 ms 内发送。

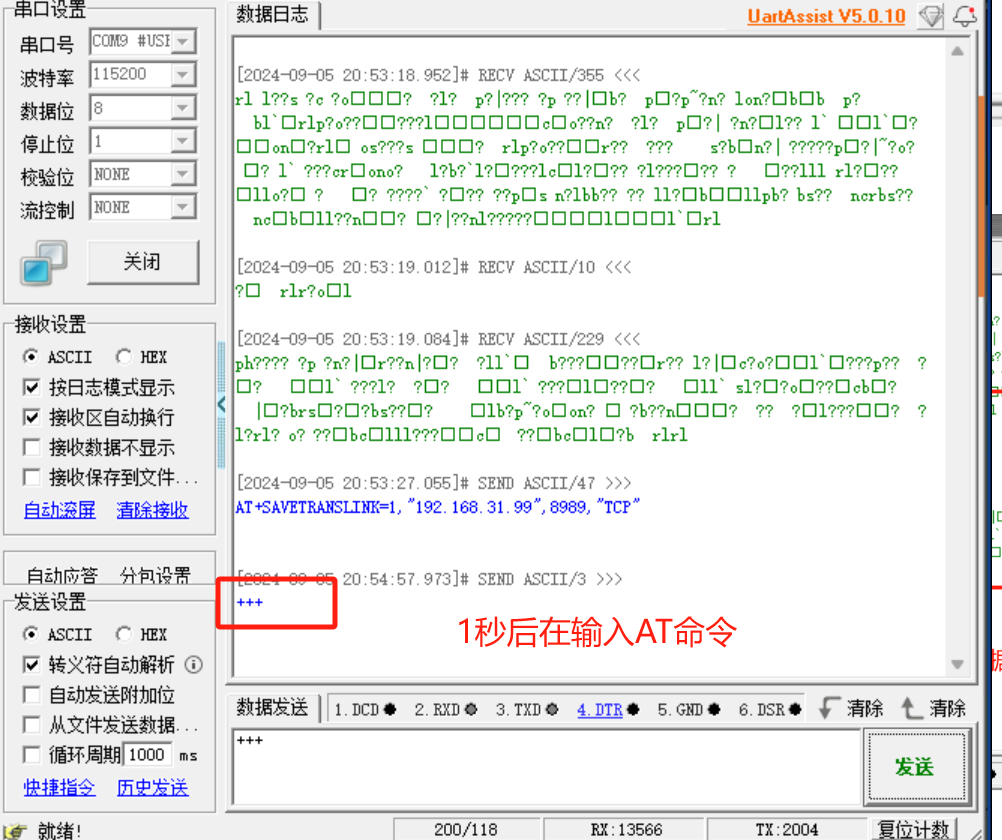

当输入单独一包 +++（不能包含\r\n） 时，退出 透传模式 下的数据
发送模式，请至少间隔 1 秒再发下一条 AT 命令。

注意2:
本命令必须在开启 透传模式 以及单连接下使用。
若为 Wi-Fi UDP 透传，AT+CIPSTART 命令的参数 <mode> 必须设置为0。

在进入透传模式后我们还可以选择进入WiFI透传模式（仅仅支持TCP，UDP单端通信）

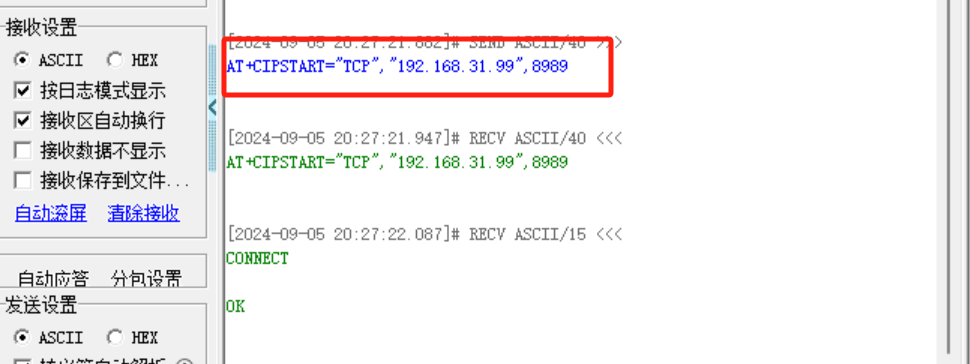

AT+CIPSTART="TCP","192.168.31.99",8989

进入 Wi-Fi 透传模式

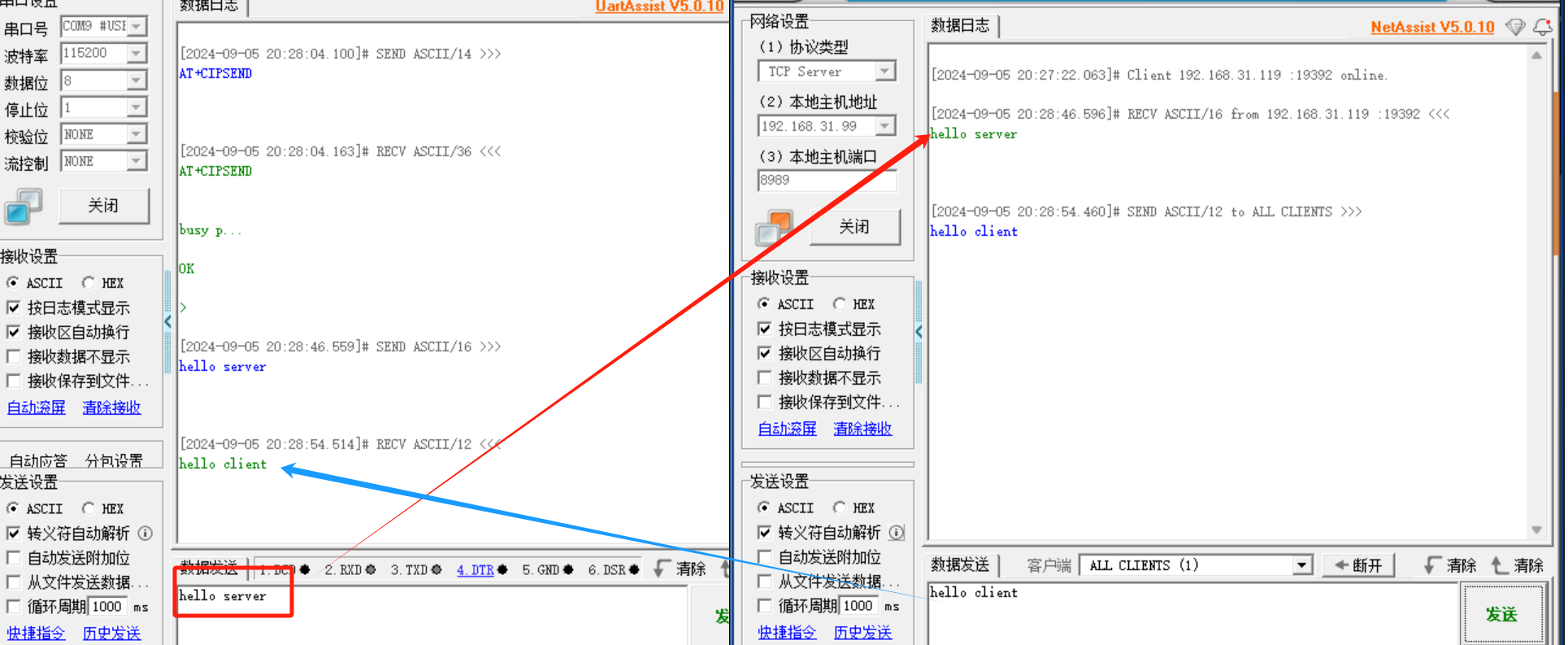

发送数据

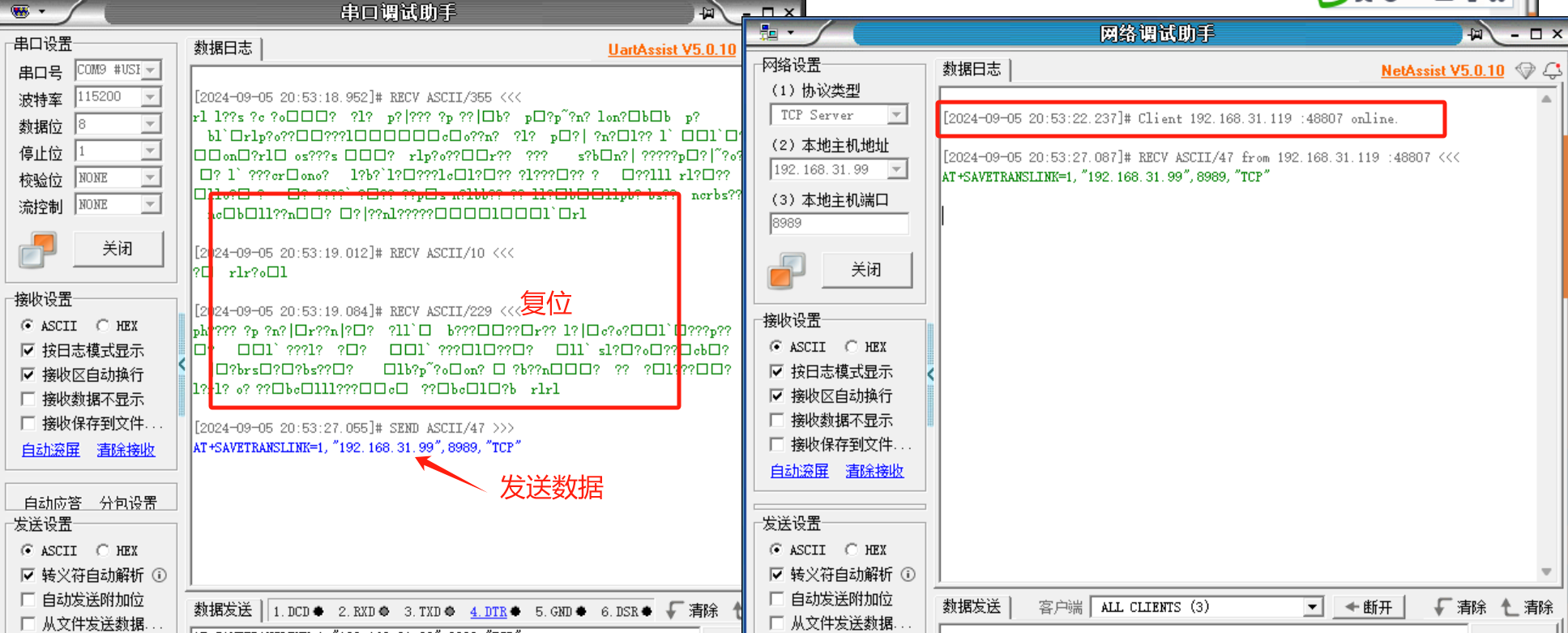

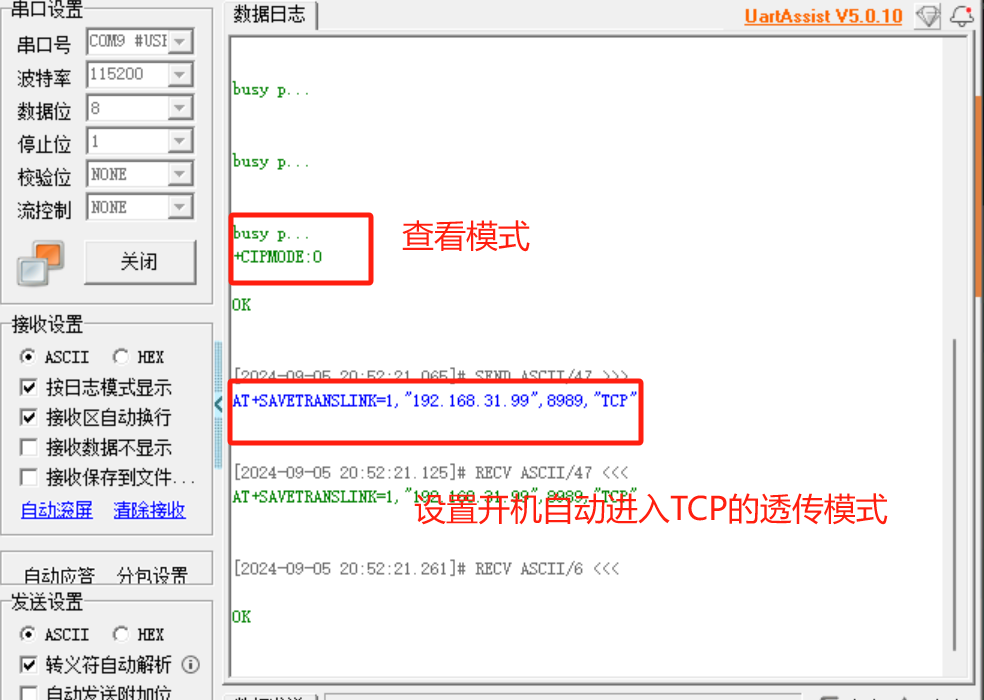

设置开机进入 TCP透传模式信息savetranslink

命令:
AT+SAVETRANSLINK=<mode>,<"remote host">,<remote port>[,
<"type">,<keep alive>]

<mode>
0: 关闭 ESP 上电进入 Wi-Fi 透传模式
1: 开启 ESP 上电进入 Wi-Fi 透传模式(需要重启生效，下次上电自动进入 透传模式)

<"remote host"> ：字符串参数，表示远端 IPv4 地址、IPv6 地址，或域名
<remote port> ：远端端口值
<"type"> ：字符串参数，表示传输类型："TCP"，"TCPv6"，"SSL"，或 "SSLv6"。默认值："TCP"
<keep alive> ：TCP keep-alive 间隔，默认值：0

0: 禁用 keep-alive 功能
1 ~ 7200: 检测间隔，单位：秒

示例:
AT+SAVETRANSLINK=1,"192.168.31.99",8989,"TCP"
AT+SAVETRANSLINK=0 关闭透传

退出透传模式

当输入单独一包 +++（不能包含\r\n） 时，退出 透传模式 下的数据发送模式，请至少间隔 1 秒再发下一条 AT 命令---------------上面有提到
