1. 串口的缺点

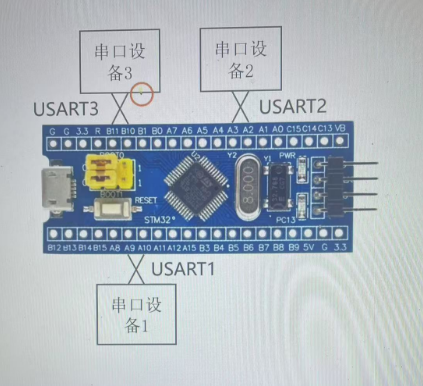

• 如图，这是一幅STM32的实物图:

• 两个设备可以通过串口来进行通信，通过对TX和RX引脚交叉接线。
• 从这里可以看出，在这块开发板上面 可以知道 有3个串口可以用来通信，但是串口通信是一对一的，也就是说仅仅只能接三个串口设备通信 。所以这会导致通信接口不够用。

2. IIC总线

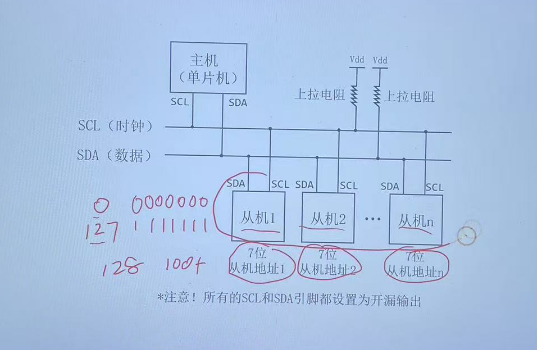

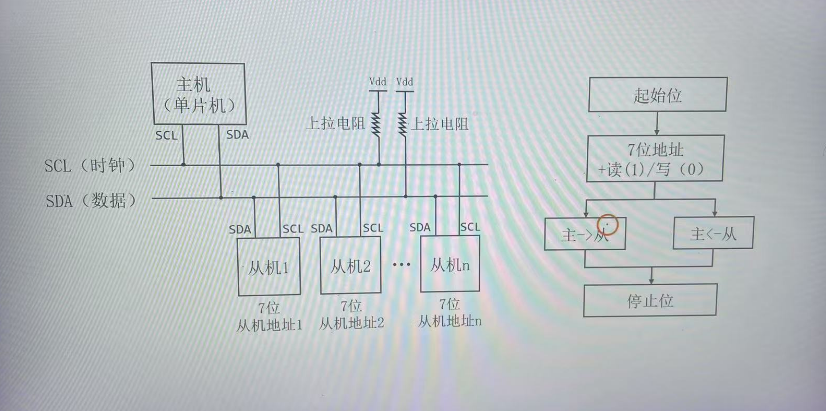

• IIC总线的电路结构，如图:

• IIC串行总线一般有两根信号线，一根是双向通信的数据线SDA，另一根是时钟线SCL，其中时钟信号是由主机产生。所有接到IIC总线上的设备 的 串行数据线SDA 都接到总线的SDA上，各个设备的时钟线SCL接到总线的SCL上。对于并联在总线上的每个从机设备都有唯一的地址(主机是通过地址来和从机进行通信)。
• SCL是传输时钟信号的，由主机产生，发给从机。在每个时钟周期传输一个数据。时钟信号的频率会影响数据传输的速度。
• SDA是传输的有效数据，低电压是0，高电压是1.
• 这里的地址分配是0000000到1111111之间一共有128个，也就是说IIC总线最多可以接一百多个设备。

2.1 逻辑线与

• 如图:

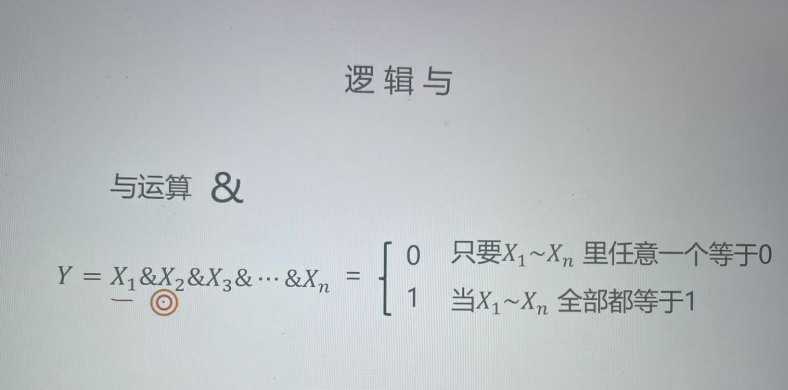

• 逻辑与其实就是一种与运算，其结果就是0或者1。

• 逻辑线与的结果(0或者1)，可以反映出IIC总线的状态(高电压还是低电压)。

• 逻辑线与在硬件电路上的表现，其关键是总线的上拉电阻和输出模式设置为开漏，如图所示

• 这其中关键是，要发送的设备可以发送 0 或者 1 ，但是其他设备应该全部设置为 1( 满足逻辑线与 ) 。

• 如图:

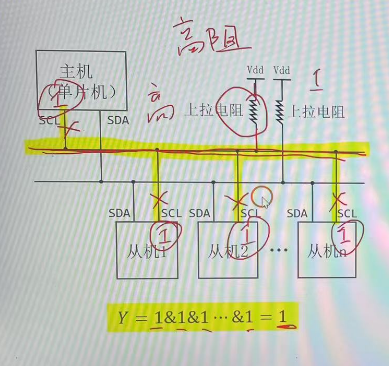

• 时钟信号是由主机发出的，所以此时让所有的从机设备都输出1，相当于让从机的SCL引脚和SCL总线断连(此时从机的SCL引脚表现出来的是高阻抗状态)。

• 如果此时的主机输出1，此时主机的SCL引脚也和总线断开连接，主机的SCL引脚也表现为高阻抗状态，此时原本SCL总线是浮空状态，但是由于上拉电阻的作用，把SCL总线拉高，此时SCL的状态是高电压状态(1)。

2.2 第二种情况

• 如图:

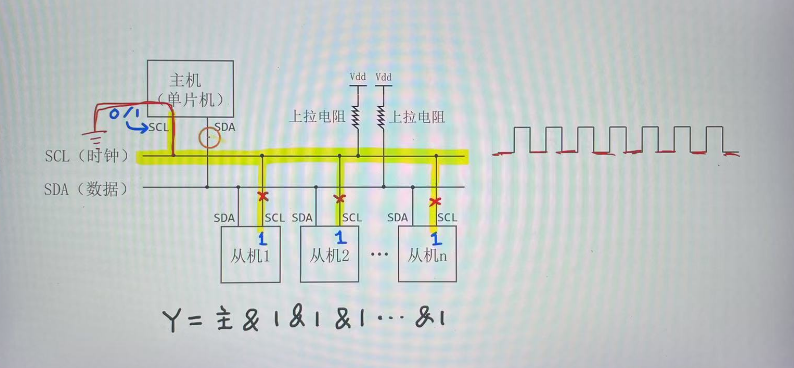

• 如果此时主机SCL输出的0，这就说明此时SCL总线呈现出低电压状态(0)，此时的上拉电阻是不起作用的了，这就相当于总线SCL接地了，接在主机的SCL引脚上。

2.2.1 主机如何发送时钟信号，如下图:

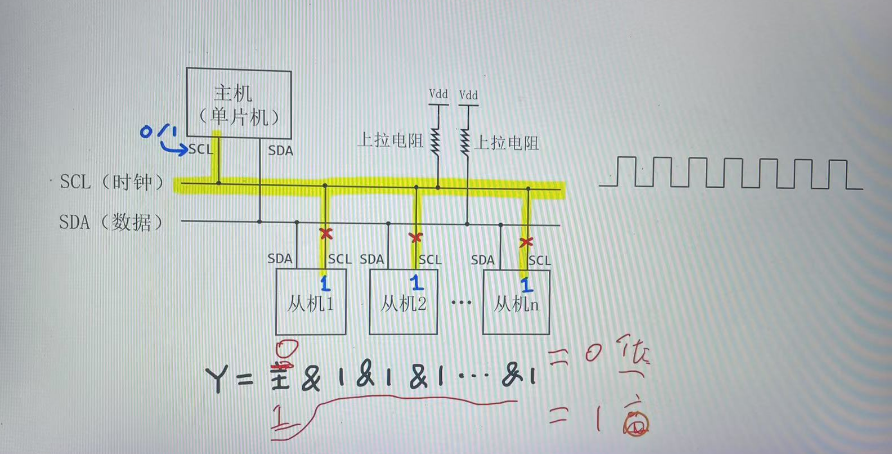

• 如图，SCL信号是由主机产生，此时让所有从机设备都输出是1，相当于从机设备的SCL引脚与SCL总线全部断开，此时从机的SCL引脚的状态是高阻抗。

• 主机输出0，相当于让SCL总线是接地的了，在主机的SCL处，表现出是低电压状态，上拉电阻此时不起作用的。

• 第二种情况，如图:

• 如果主机输出的是1，相当于SCL总线上所有设备都断开，IIC总线的所有设备的SCL引脚表现出高阻抗状态，由于上拉电阻的作用，此时总线的状态是高电压。

• 上图，逻辑与运算的值，完全由主机决定。

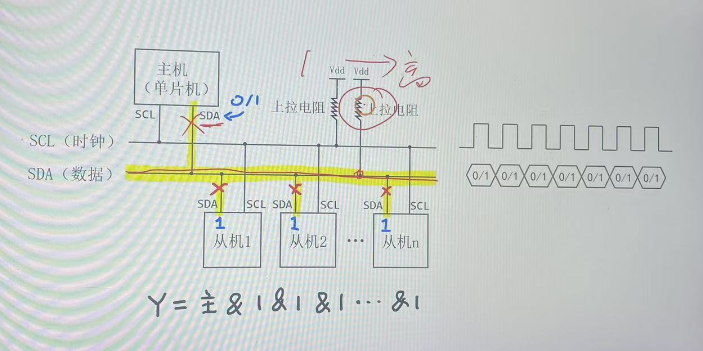

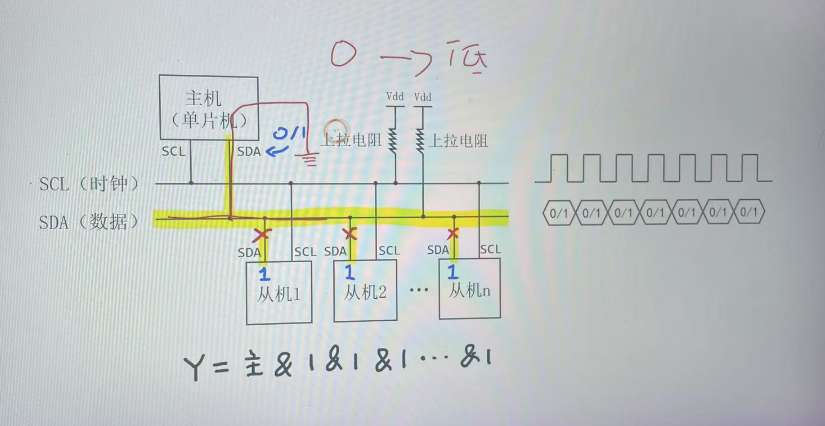

2.2.2 主机如何发送数据，如图:

• 如图，让此时的从机设备的SDA引脚都输出是1(SDA引脚表现出高阻抗状态)，相当于让从机设备的SDA引脚和SDA总线断开。

• 主机的SDA引脚发0，相当于SDA总线此时是接地的了，此时SDA总线表现的状态为低电压。

• 第二种情况:

• 如图，主机输出1，相当于总线所有设备的SDA引脚和总线的SDA断开。

• 此时SDA总线表现的状态为高电压。由上拉电阻提供的。

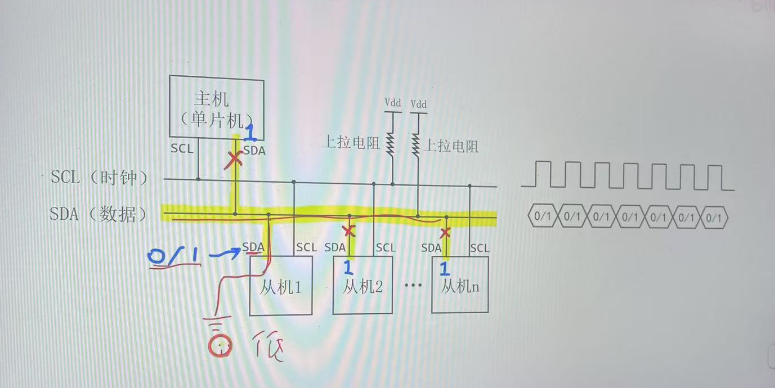

2.2.3 从机如何发送数据，如图:

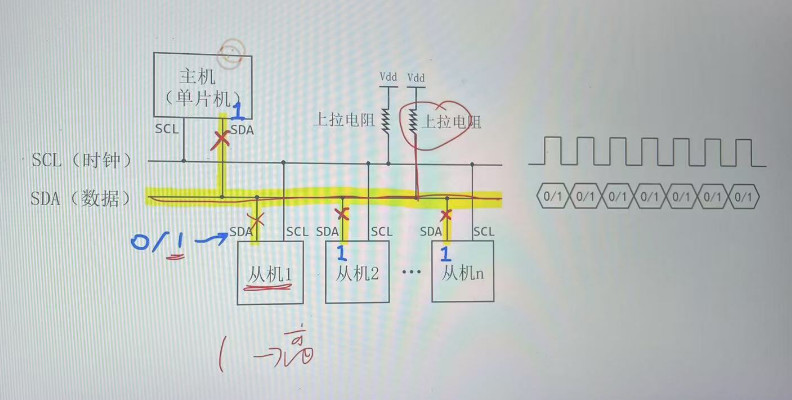

• 让主机和部分从机输出1，相当于这部分的SDA引脚和总线SDA断连了，如果此时有一个从机设备输出的是0，那么此时总线的SDA总线表现出是低电压的状态。因为此时输出0的那一个设备，让总线接地了，此时的上拉电阻不起作用。

• 第二种情况:

• 如果此时有一个从机设备输出的是1，相当于这个从机设备的SDA引脚与总线的SDA断连，那么此时总线的SDA总线表现出是高电压的状态，这是由上拉电阻提供的。

3. IIC的数据格式

3.1 IIC通信的基本流程，如图:

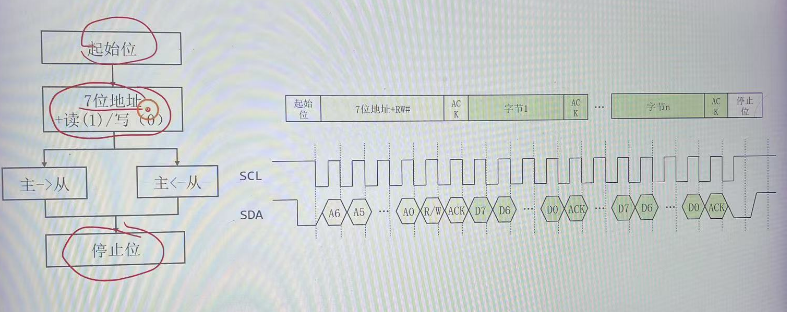

• 基本流程是:主机发送开始信号(起始位) -》然后再发送从机地址(7位 + 传输方向位(是写还是读)) -》 然后开始发送或者读取 -》如果接收完数据，发送结束信号(停止信号)。

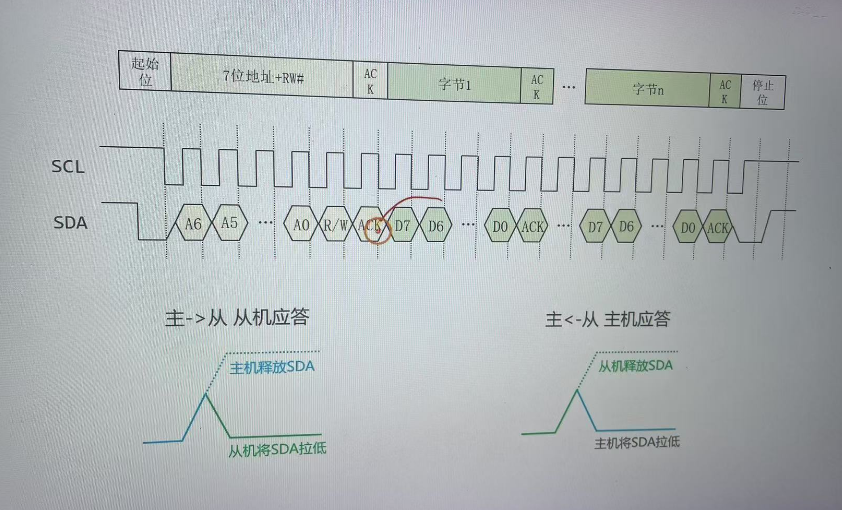

3.2 IIC的数据帧格式，如图:

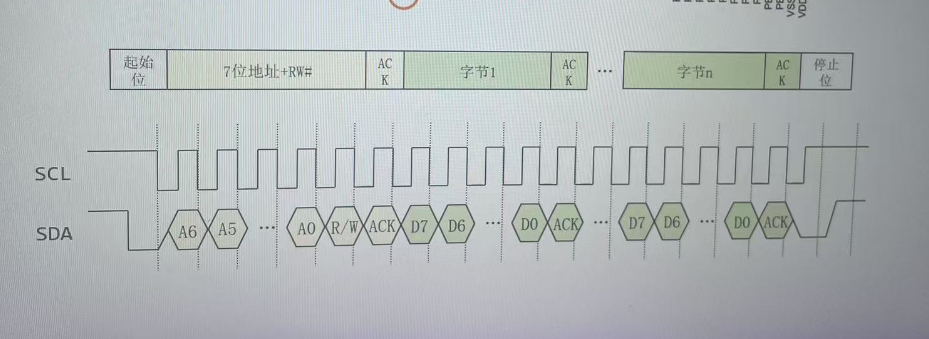

• IIC的数据帧格式:如上图，起始位 -》地址 + 应答信号 -》 数据 + 应答信号 -》停止位。

• 串口的数据位格式和IIC数据位格式不一样的。

• 串口的数据位格式，每发完一次数据后面需要有停止位。

• IIC发完一个字节的数据后跟这应答信号，然后在紧接发送下一个字节数据，直到发完所有数据才是停止位。

• IIC是完整发完一个字节数据，而串口的数据位可以是8个bit也可以是9个bit

• IIC是高位先行，串口是低位先行。

3.3 起始位和停止位，如图:

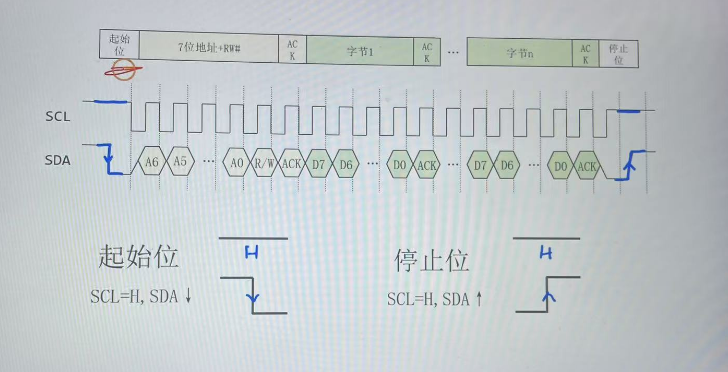

• 起始位的条件是:SCL为高电平，SDA是由高电平变为低电平，有一个下降的过程。

• 停止位的条件是:SCL为高电平，SDA是由低电平变为高电平，有一个上升的过程。

• 注意:在发送数据的过程(SCL高电压期间)，SDA的数据不能发生改变。

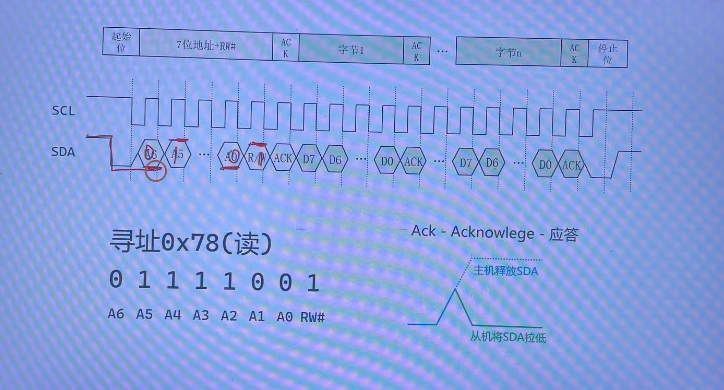

3.4 寻址，如图:

• 在发完起始位之后，然后发送的地址是0x78,变为二进制是0111 1000，最后一位要变为1(因为是读的方向)，所以变成了0111 1001。

• ACK是应答信号，这里主机发完地址之后，从机需要回复一个应答(类似于喊"到")。

• 这里的ACK是主机释放SDA之后，然后由从机拉低SDA，表示有效应答。

• 解释:主机释放SDA总线后，原本SDA应该是浮空，但是由于上拉电阻的作用，此时SDA表现为高电压状态，之后由从机拉低SDA，表示有效应答。

3.5 传输数据，如图:

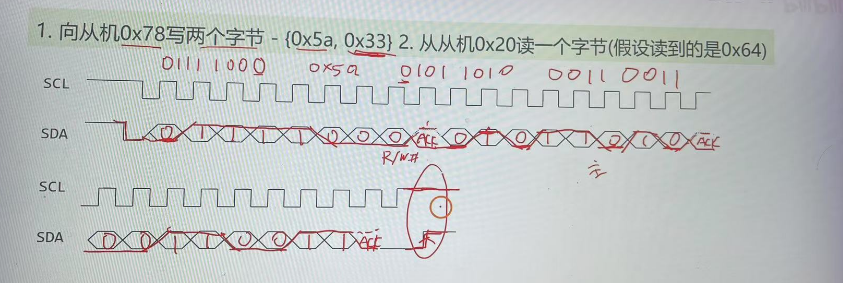

• 例子，如图:

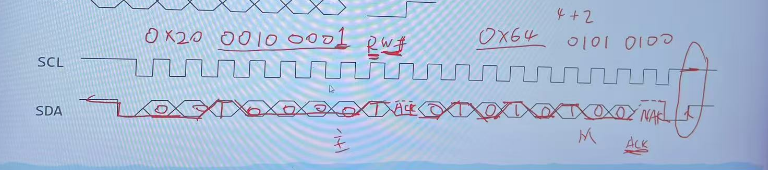

• 第二个其实发的不是ACK，而是NACK就是主机不想应答，SDA就一直保持高电压，之后主机在发送一个停止信号(就仅仅接收一个字节，之后就接收结束)。

4. IIC的使用方法

4.1 IIC的速度模式

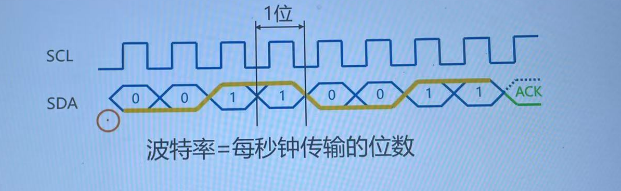

• 波特率:每秒钟传输的位数，如图:

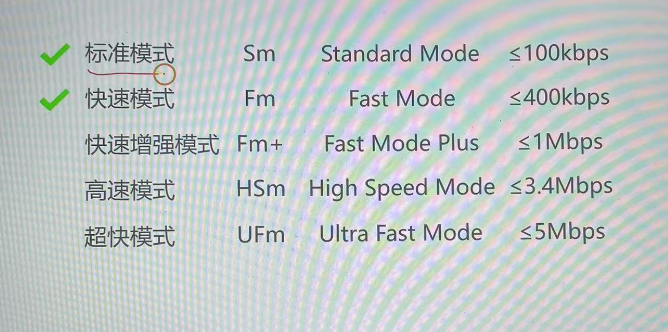

• IIC的波特率有一下几种，如图:

• 但是仅仅只有前两个是单片机有的，也就是单片机是不支持超过400kbps的波特率。

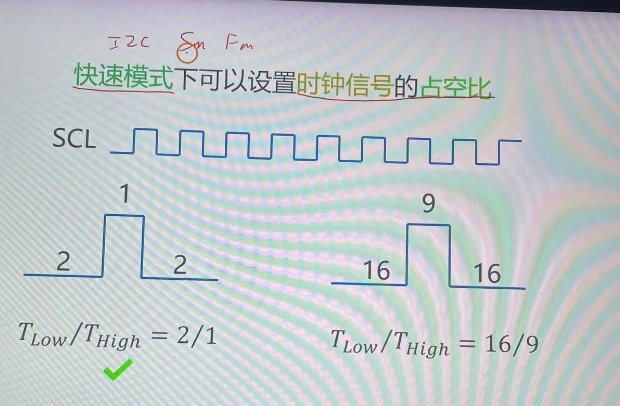

4.2 时钟信号的占空比，如图:

• 一般情况，没特殊要求是选择用第一种

• 注:只有在快速模式下才可以设置时钟信号的占空比。

• 作用:

• 在IIC通信时，只有在时钟信号(SCL)为高电平时，数据线(SDA)上对应的数据才是有效数据，所以若高电平持续时间短的话，读写时间短，数据可能没有读写完，导致数据传输不准确；若高电平持续时间长的话，读写时间相应变长，可能导致时间的浪费，通信效率变低。

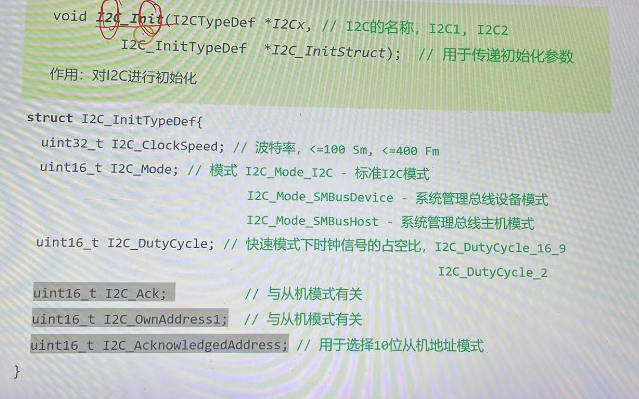

4.3 编程接口

4.4 IIC框图

4.5 初始化IIC的代码

cpp 复制代码
#include "stm32f10x.h"

void My_I2C_Init();

int main(void)
{
    My_I2C_Init();//IIC的初始化

    while(1)
    {
    }
}


void My_I2C_Init(){

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//开启APIO的时钟

    GPIO_PinRemapConfig(GPIO_Remap_I2C1,ENABLE);//重映射IIC1

    //初始化GPIO引脚，PB8 == SCL PB9 == SDA

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//开启GPIOB时钟

    GPIO_InitTypeDef gpio_initStruct = {0};

    gpio_initStruct.GPIO_Mode = GPIO_Mode_AF_OD;//实现逻辑线与
    gpio_initStruct.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
    gpio_initStruct.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_Init(GPIOB,&gpio_initStruct);


    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);//开启IIC时钟
   //在使用IIC之前需要对IIC重启
    RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,ENABLE);//添加复位信号
    RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,DISABLE);//释放复位信号

    I2C_InitTypeDef i2c_initStruct = {0};

    i2c_initStruct.I2C_ClockSpeed = 400000;
    i2c_initStruct.I2C_DutyCycle = I2C_DutyCycle_2;
    i2c_initStruct.I2C_Mode = I2C_Mode_I2C;
    //单片机一般是作为IIC的主机，很少是作为从机的。
    I2C_Init(I2C1,&i2c_initStruct);
    I2C_Cmd(I2C1,ENABLE);//使能I2C

}

5. 发送数据

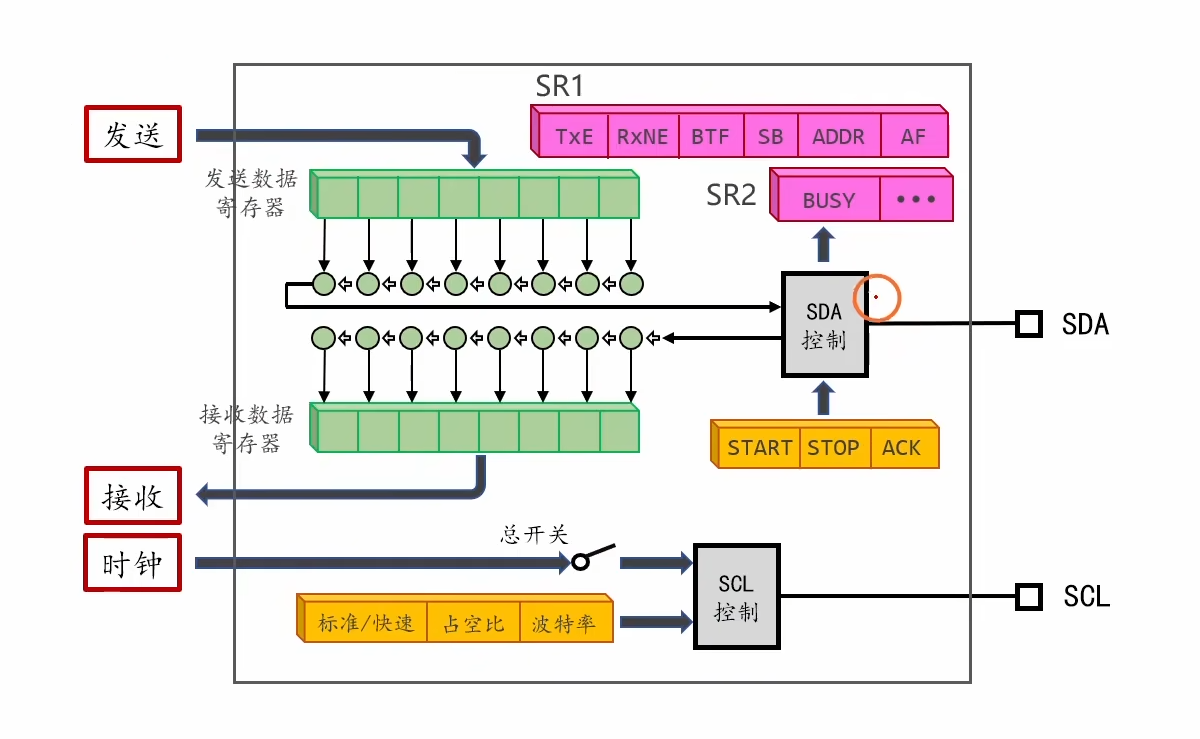

• I2C模块的内部结构框图:

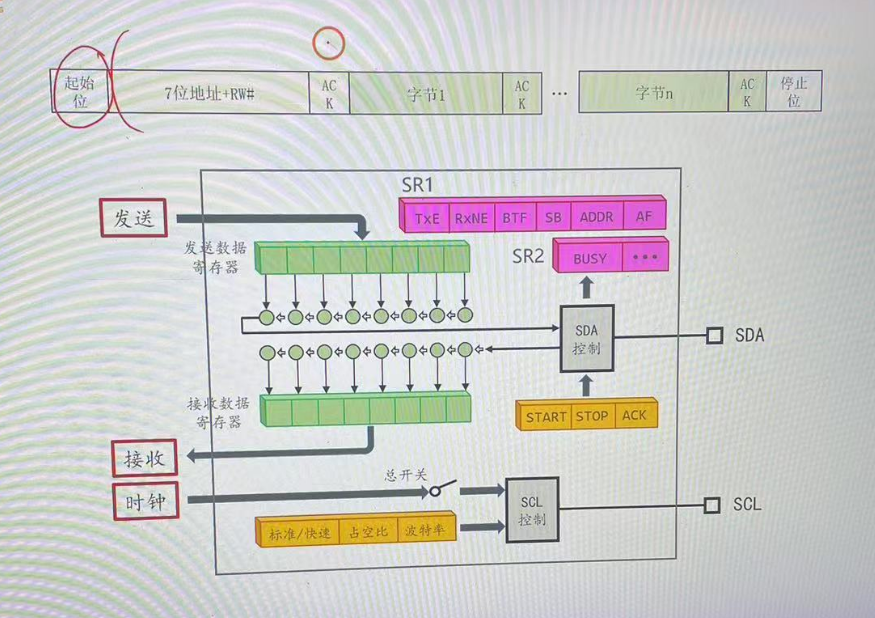

• 这是IIC模块的内部框图:

• 把要发送的数据 放到 发送数据寄存器里面，然后通过并行传输，发送到发送数据移位寄存器里面，然后一位一位地发送出去，通过SDA引脚。

• 要接收数据要通过SDA引脚来接收，数据一位一位地接收到接收数据移位寄存器，然后到达一个字节后会并行传输给接收数据寄存器。

• SCL引脚是是发送时钟信号的。

• SR是状态寄存器，有两个，表示IIC的工作状态。

• 上图黄色那部分是控制寄存器，控制IIC模块的起始，终止等。

• SDA控制:将要发送的数据变成波形，通过SDA引脚发送出去，或者通过SDA引脚接收波形，然后解析接收到的波形，变为一个字节的数据。

• SCL控制就是将时钟信号变成波形发送出去。

• SCL控制寄存器，可以设置波特率，占空比和波特率的模式。

5.1 数据发送过程简介，如图:

• 数据发送的过程:

• 首先控制寄存器里面的START位写1，表示起始信号。

• 发送地址，将要发送的地址，先发到发送数据寄存器，然后通过SDA发出，等待从机的响应。

• 发送数据，主机发送数据，从机回复ACK，一直将数据发送完为止。

• 最后主机发送停止位(在控制寄存器里面的STOP位写1)。

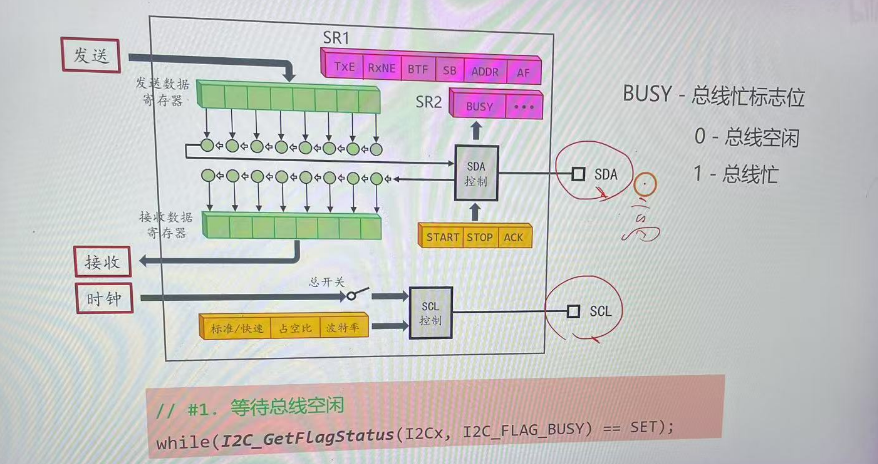

5.2 等待总线空闲，如图:

• 要等待上次总线发完数据，才能开始发送。

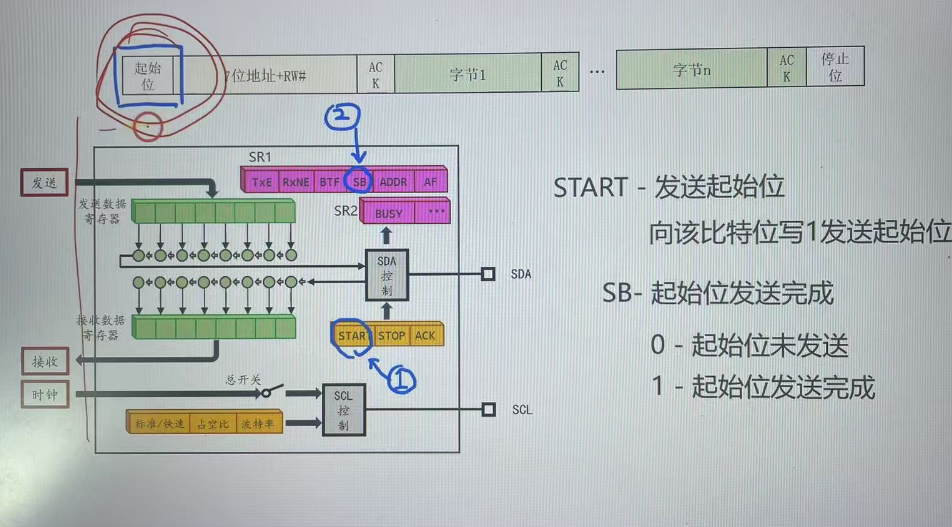

5.3 发送起始位，如图:

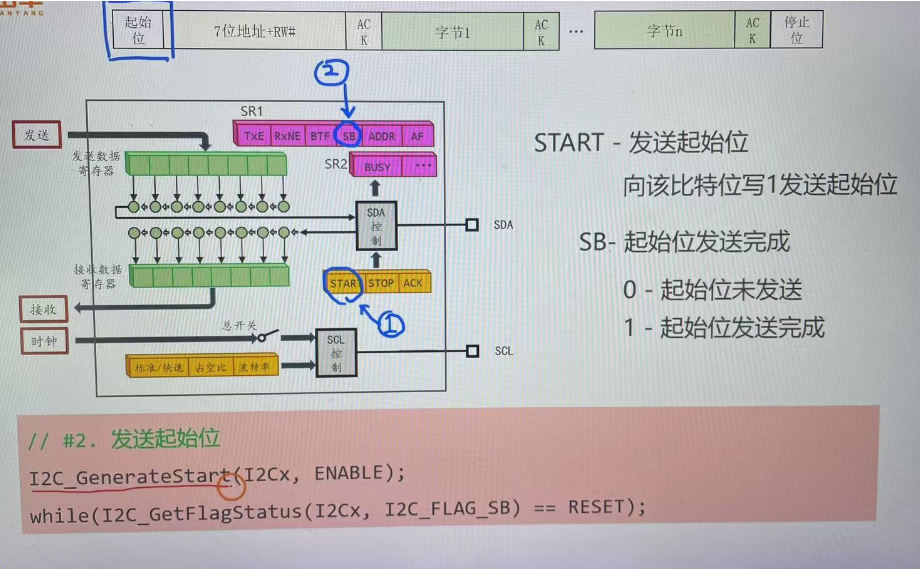

• 发送起始位，需要在控制寄存器里面的START写1，然后再查看状态寄存器里面的SB位，起始位是否发送成功。

5.4 发送地址，如图:

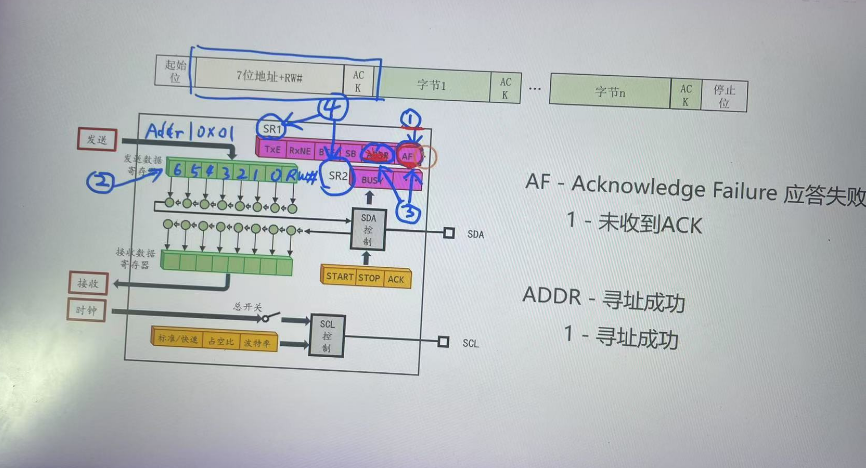

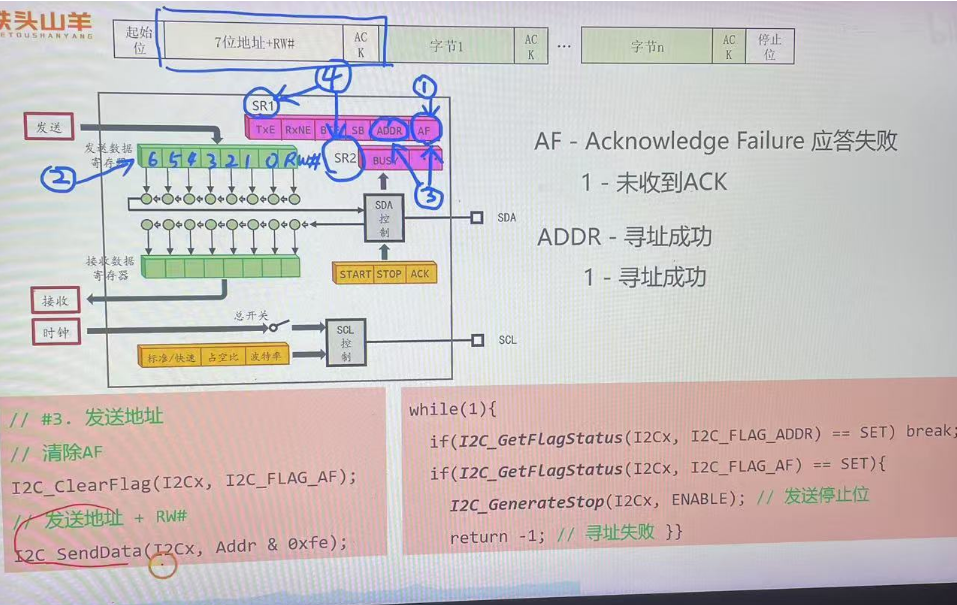

• 再发送数据之前，需要清除状态寄存器里面的AF位，然后开始发送地址。

• 之后再判断是否寻址成功和是否有从机回复ACK，通过查询AF位和ADDR位置

• 如果寻址成功，如图:

5.5 发送数据，如图:

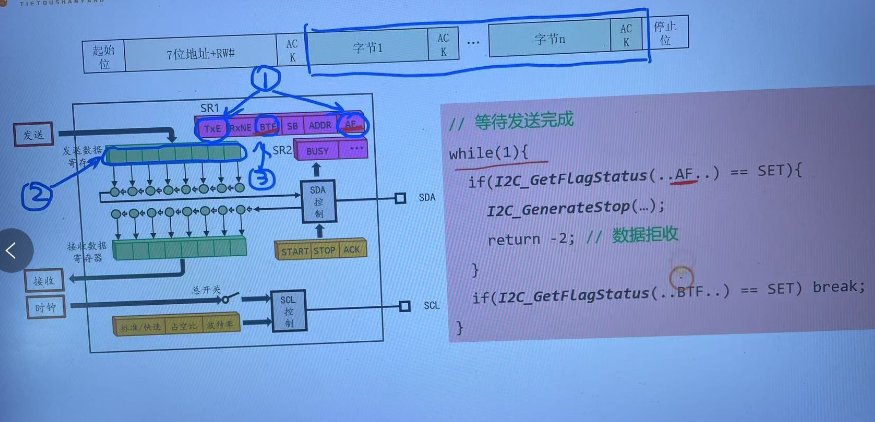

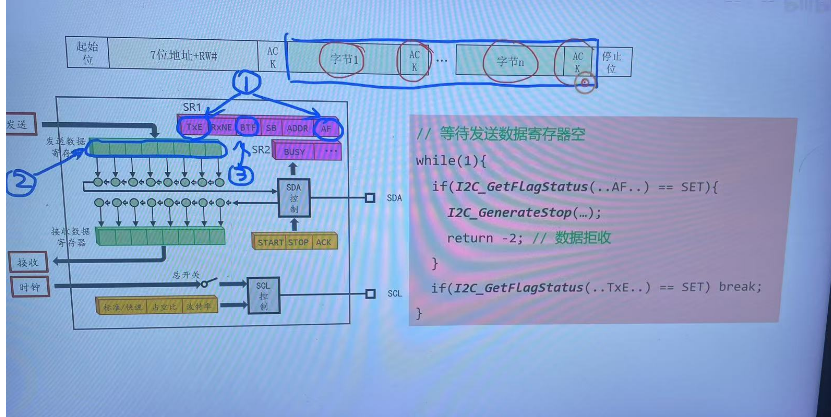

• 发送数据之前需要判断，发送数据寄存器是否为空，还有上一次的数据是否被拒收。

• 再发完之后，如图:

• 需要判断上一次是否被拒收，还有移位寄存器是否为空，如果为空就说明数据已经发完了。

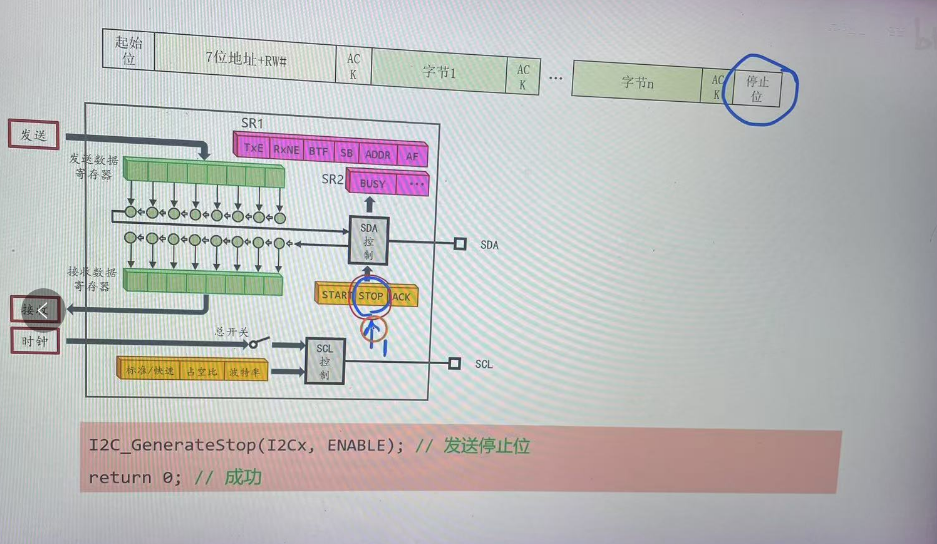

5.6 发送停止位，如图:

• 要在控制寄存器里面的STOP位写1，表示传输的结束。

6. 读取数据的流程:

• 如图:

• 这是主机接收数据的流程图

• 这其中，前半部分和发送数据几乎一样的。

• 首先控制寄存器里面的START位写1，表示起始信号，数据接收的开始。

• 发送地址，将要发送的地址，先发到发送数据寄存器，然后通过SDA发出，等待从机的响应。如果从机响应了，主机准备开始接收数据，如果没有从机响应，主机就得发送停止位，表示传输的结束。

• 但是RW方向和发送的不一样。

• 数据的传输方向是，从机发送数据，主机就收数据。

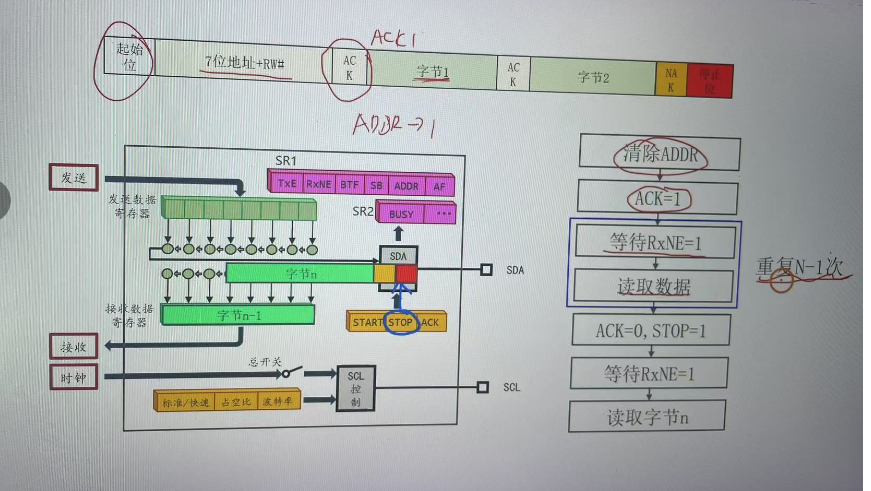

• 在数据传输的时候，从机发送一个数据，主机就回复一个ACK。但是在发送最后一个字节的时候，主机回复的是NAK。

• 如果主机回复的是ACK，那么从机就认为主机还需要继续接收数据，那么从机就会继续发数据。然后这有可能影响到停止位，可能导致停止位发不出来。

• 主机发送NAK可以避免 和 停止位发生冲突。

• 最后主机发送停止位(在控制寄存器里面的STOP位写1)。

6.1 发送起始位和地址

6.1.1 发送起始位

• 在控制寄存器里面的START位写1就可以了。如图:

6.1.2 发送地址，如图:

• 再发送数据之前，需要清除状态寄存器里面的AF位，然后开始发送地址。

• 之后再判断是否寻址成功 和 是否有从机回复ACK，通过查询AF位和ADDR位置，如果没有寻址成功，主机就会直接发送停止位结束，寻址成功就进行下一步操作。

6.2 如何发送ACK和NAK

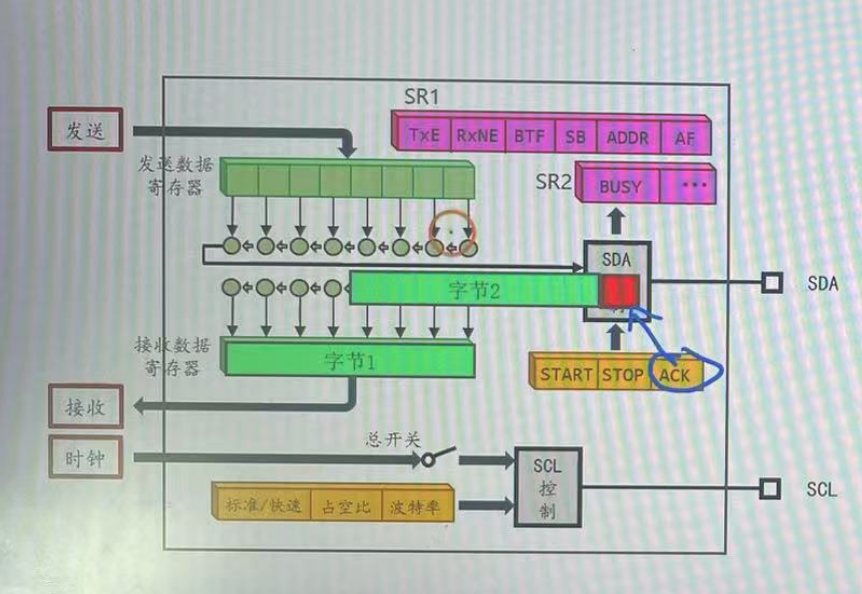

• 发送ACK是在控制寄存器里面的ACK位，写0是NAK，写1是ACK。这里面的值，只作用于正在被接收的字节。

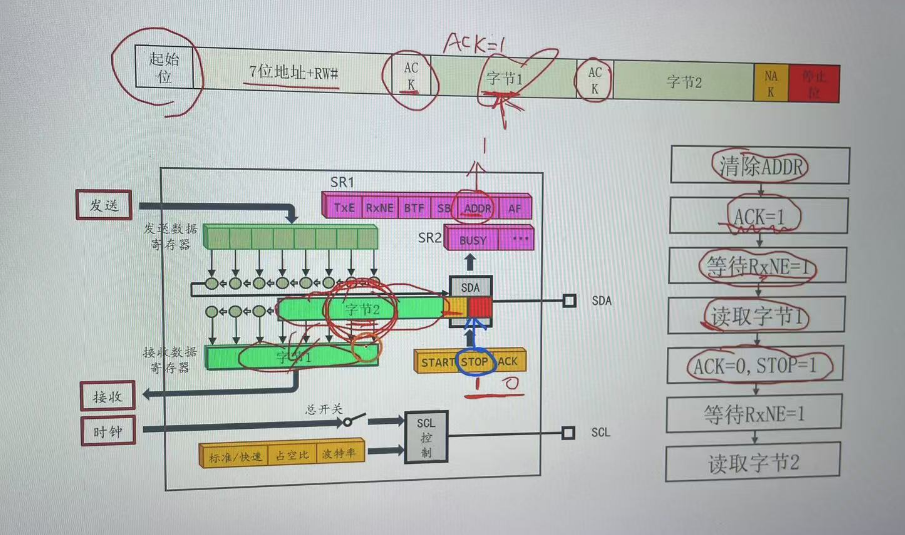

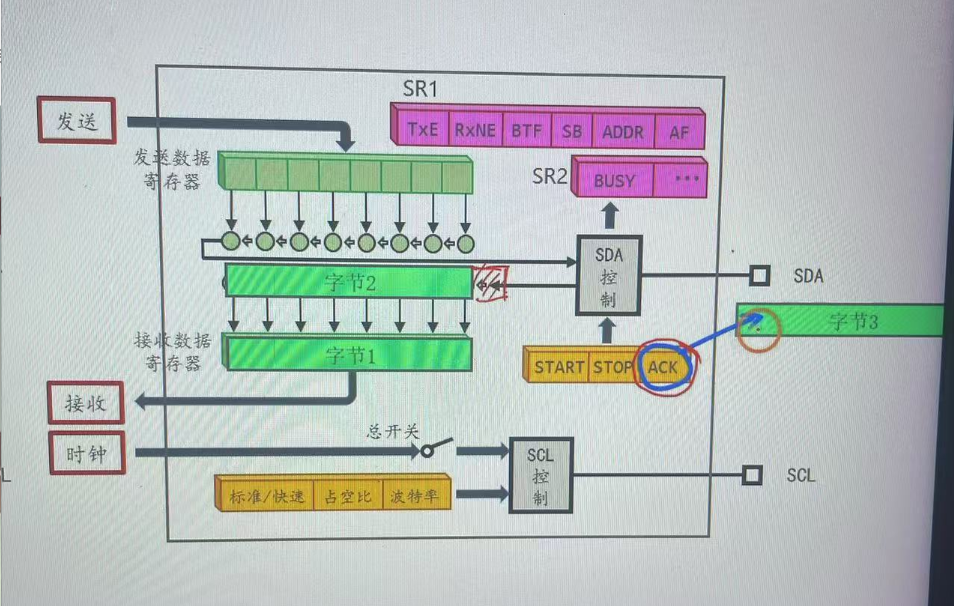

• 如图，例1

• 如图此时字节2正在被接收，这就需要"赶紧"在ACK里面写1，表示的是这次数据的ACK，如果不"赶紧"写的话，可能就会来不及，导致这次ACK跑到了另外的字节那里。

• 当前在ACK位写数据，作用的是字节2。

• 如图，例2

• 如果，此时在控制寄存器ACK里面写值，控制的不是字节2，而是字节3，因为字节2的值已经被接收完了，此时的ACK或者NAK已经发出去了。

• 所以，发送ACK或者NAK一定要"赶紧发"。

6.3 如何发送停止位

• 在控制寄存器里面的STOP位写1。

• 如图:

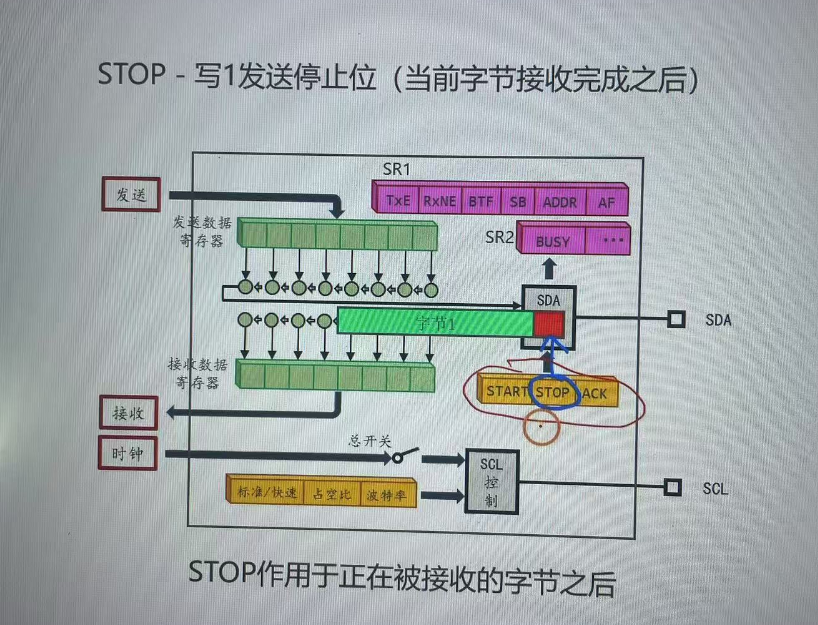

• 作用的也是当前正在被接收的字节。

• 如上图，字节1正在被接收，等字节1发完之后，后面才跟STOP位。也就说等字节1接收完才在后面写1，但是也是作用在这个字节上的。

6.4 Size = 1，如图:

6.5 Size > 2，如图:

cpp 复制代码
#include "stm32f10x.h"

void i2c1_init();
int i2c1_sendBytes(I2C_TypeDef* I2Cx,uint8_t addr,uint8_t* pdata,uint16_t size);
int i2c1_receiveBytes(I2C_TypeDef* I2Cx,uint8_t addr,uint8_t* pdata,uint16_t size);
void led_init();


int main(void)
{
    i2c1_init();
    led_init();
    uint8_t command[] = {0x00,0x8d,0x14,0xaf,0xa5};
    i2c1_sendBytes(I2C1,0x78,command,5);

    uint8_t recv;
    i2c1_receiveBytes(I2C1,0x78,&recv,1);

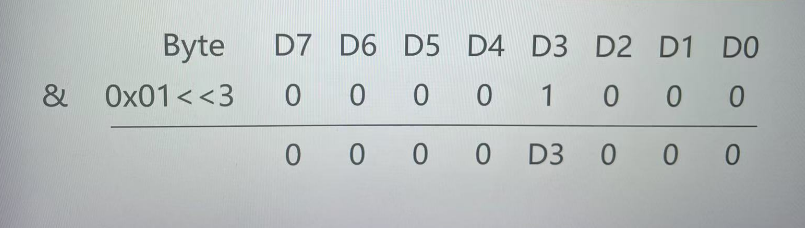

    if((recv & (0x01 << 6)) == 0){
        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
    }else {
         GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
    }


	while(1)
	{
	}
}


void led_init(){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

    GPIO_InitTypeDef gpio_initstruct = {0};

    gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_OD;//实现逻辑线与
    gpio_initstruct.GPIO_Pin = GPIO_Pin_13;
    gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;


    GPIO_Init(GPIOC,&gpio_initstruct);

    GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
}

int i2c1_receiveBytes(I2C_TypeDef* I2Cx,uint8_t addr,uint8_t* pBuffer,uint16_t size){
    //返回值  0:成功，-1:寻址失败

    //发送起始位

    I2C_GenerateSTART(I2Cx,ENABLE);
    while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_SB) == RESET);//等待起始位发送完成

    //发送地址
    I2C_ClearFlag(I2Cx,I2C_FLAG_AF);//发送地址之前需要将AF位清0

    I2C_SendData(I2Cx,addr | 0x01);//发送地址

    //判断是否发送成功，还是失败
    while(1){
        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_AF) == SET){
            I2C_GenerateSTOP(I2Cx,ENABLE);
            return -1;//寻址失败
        }

        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_ADDR) == SET){
            break;//寻址成功
        }
    }

    //当size = 1的时候，也就是说接收一个字节的时候
    if(size == 1){
        //先清零ADDR位，后面的数据才可能进来
        I2C_ReadRegister(I2Cx,I2C_Register_SR1);
        I2C_ReadRegister(I2Cx,I2C_Register_SR2);

        //然后数据就开始进来接收移位寄存器了
        //这时候是要"赶紧"在ack写0和stop写1
        //先ACK写0，主机发送NAK
        I2C_AcknowledgeConfig(I2Cx,DISABLE);
        //STOP写1，停止位
        I2C_GenerateSTOP(I2Cx,ENABLE);

        //等待接收数据寄存器有值
        while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_RXNE) == RESET);

        pBuffer[0] = I2C_ReceiveData(I2Cx);



    }else if(size == 2){//当size = 2的时候，也就是说接收2个字节的时候
        //先清零ADDR位，后面的数据才可能进来
        I2C_ReadRegister(I2Cx,I2C_Register_SR1);
        I2C_ReadRegister(I2Cx,I2C_Register_SR2);

        //然后数据就开始进来 接收移位寄存器了
        //这时候是要"赶紧"在ack写1,因为这是第一接收到的数据
        //先ACK写1，主机发送ACK
        I2C_AcknowledgeConfig(I2Cx,ENABLE);


        //等待接收数据寄存器有值
        while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_RXNE) == RESET);
        //读取第一个数据
        pBuffer[0] = I2C_ReceiveData(I2Cx);

        //此时第二个数据就进来了，这时候需要"赶紧"对ACK写0和STOP写1
        //先ACK写0，主机发送NAK
        I2C_AcknowledgeConfig(I2Cx,DISABLE);

         //STOP写1，停止位
        I2C_GenerateSTOP(I2Cx,ENABLE);

        //等待接收数据寄存器有值
        while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_RXNE) == RESET);
        //读取第二个数据
        pBuffer[1] = I2C_ReceiveData(I2Cx);

    }else {//当size > 2的时候，也就是说接收多个字节的时候
        //先清零ADDR位，后面的数据才可能进来
        I2C_ReadRegister(I2Cx,I2C_Register_SR1);
        I2C_ReadRegister(I2Cx,I2C_Register_SR2);

        //然后数据就开始进来 接收移位寄存器了
        //这时候是要"赶紧"在ack写1,因为这是第一个接收到的数据
        //先ACK写1，主机发送ACK
        I2C_AcknowledgeConfig(I2Cx,ENABLE);
        //此时的控制器里面的ACK位是1，也就说一个字节接收完后面会发ACK响应。

        //因为前n - 1个的数据都需要主机发送ACK的
        for(uint16_t i = 0;i < size - 1;i++){
            //等待接收数据寄存器有值
            while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_RXNE) == RESET);
            //读取数据
            pBuffer[i] = I2C_ReceiveData(I2Cx);
        }

        //等到前n - 1个数据读取完之后，最后一个数据来到接收移位寄存器钟
        //这时候需要"赶紧"对ACK写0和STOP写1

        //先ACK写0，主机发送NAK
        I2C_AcknowledgeConfig(I2Cx,DISABLE);

         //STOP写1，停止位
        I2C_GenerateSTOP(I2Cx,ENABLE);

        //等待接收数据寄存器有值
        while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_RXNE) == RESET);
        //读取最后一个数据
        pBuffer[size - 1] = I2C_ReceiveData(I2Cx);

        return 0;

    }

}

int i2c1_sendBytes(I2C_TypeDef* I2Cx,uint8_t addr,uint8_t* pdata,uint16_t size){
    //返回值  0:成功，-1:寻址失败  -2:发送数据被拒绝。

    //等待总线空闲
    while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_BUSY) == SET);

    //发送起始位

    I2C_GenerateSTART(I2Cx,ENABLE);
    while(I2C_GetFlagStatus(I2Cx,I2C_FLAG_SB) == RESET);//等待起始位发送完成

    //发送地址
    I2C_ClearFlag(I2Cx,I2C_FLAG_AF);//在发送地址前，需要给AF位清零

    I2C_SendData(I2Cx,addr & 0xfe);//发送地址,写是最后一位是0

    while(1){//判断是否寻址成功，从机是否返回ACK
        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_ADDR) == SET){//寻址成功
            break;
        }

        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_AF) == SET){//没有返回ACK，寻址失败
            I2C_GenerateSTOP(I2Cx,ENABLE);
            return -1;
        }
    }
    //清零ADDR,两个状态寄存器
    I2C_ReadRegister(I2Cx,I2C_Register_SR1);
    I2C_ReadRegister(I2Cx,I2C_Register_SR2);

    //发送数据
    for(uint16_t i = 0;i < size;i++){
        //在发送之前需要判断前一个是否发送成功,还有发送数据寄存器里面有没有值
        while(1){
            if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_AF) == SET){
                I2C_GenerateSTOP(I2Cx,ENABLE);
                return -2;
            }

            if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_TXE) == SET){
                break;
            }
        }
        I2C_SendData(I2Cx,pdata[i]);
    }
    //在发送之前需要判断前一个是否发送成功,
    //还有发送数据寄存器和发送移位寄存器里面有没有值
    while(1){
        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_AF) == SET){
            I2C_GenerateSTOP(I2Cx,ENABLE);
            return -2;
        }

        if(I2C_GetFlagStatus(I2Cx,I2C_FLAG_BTF) == SET){
            break;
        }

    }
    //发送停止位
    I2C_GenerateSTOP(I2Cx,ENABLE);
    return 0;
}



void i2c1_init(){

    //配置GPIO
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

    GPIO_PinRemapConfig(GPIO_Remap_I2C1,ENABLE);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

    GPIO_InitTypeDef gpio_initstruct = {0};

    gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_OD;//实现逻辑线与
    gpio_initstruct.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
    gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;


    GPIO_Init(GPIOB,&gpio_initstruct);

    //配置IIC
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);
    //在使用IIC之前，需要对IIC重启
    RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,ENABLE);
    RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,DISABLE);

    I2C_InitTypeDef i2c_initstruct = {0};

    i2c_initstruct.I2C_ClockSpeed = 400000;
    i2c_initstruct.I2C_DutyCycle = I2C_DutyCycle_2;
    i2c_initstruct.I2C_Mode = I2C_Mode_I2C;

    I2C_Init(I2C1,&i2c_initstruct);

    I2C_Cmd(I2C1,ENABLE);

}

7. 软件IIC

7.1 硬件IIC的缺点

• 操作繁琐，参考上面的代码。

• 引脚位置受到限制。如果刚好这个引脚被其他模块使用就没法使用IIC了。

7.2 怎么解决软件IIC的缺点，如图:

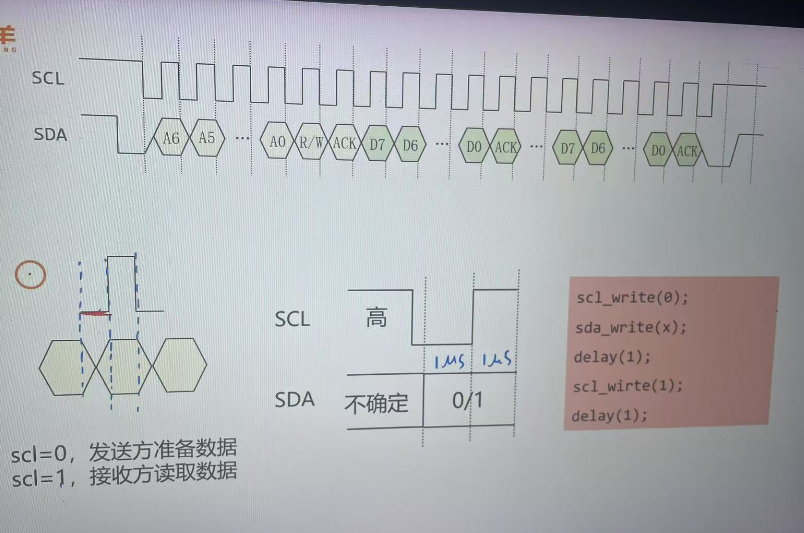

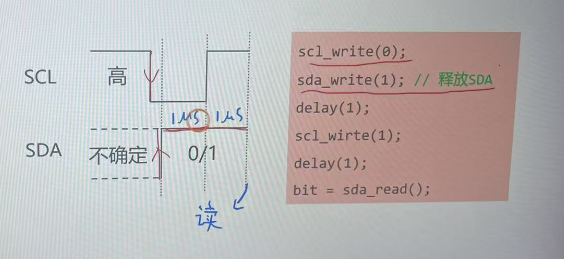

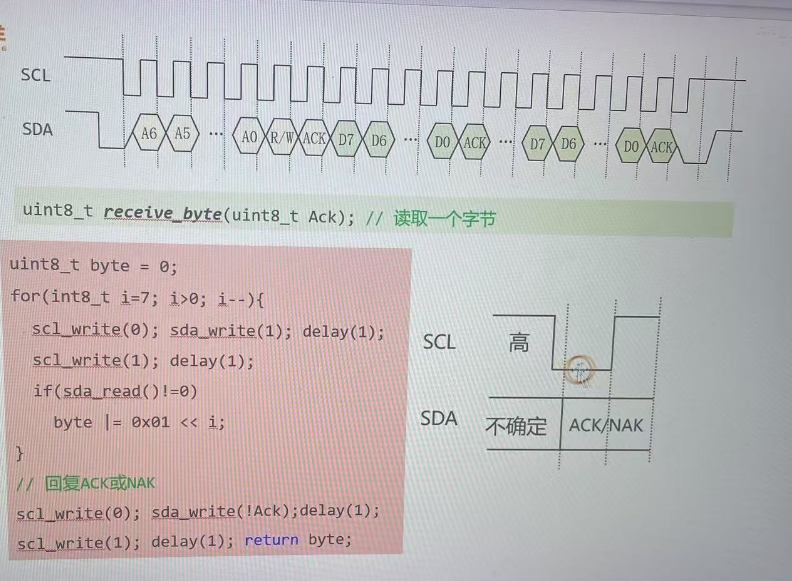

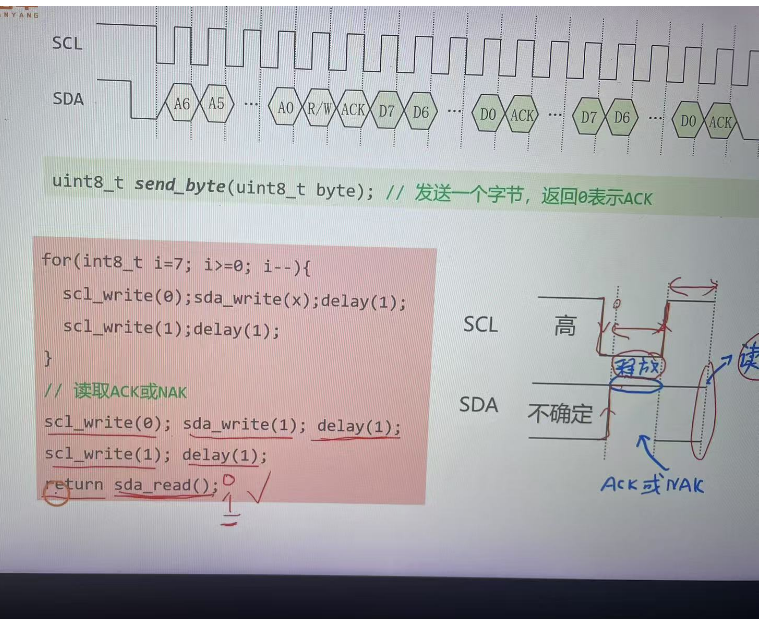

• 从该图可以知道使用IIC传输数据的时候，SCL和SDA的波形，还有发送数据时的数据格式，还有每个阶段的波形，所以可以通过软件的形式模拟IIC。

• 软件IIC的引脚:在软件IIC中，GPIO引脚是可以随便选择的，GPIO的模式是通过开漏，可以由GPIO直接输出0或者1。

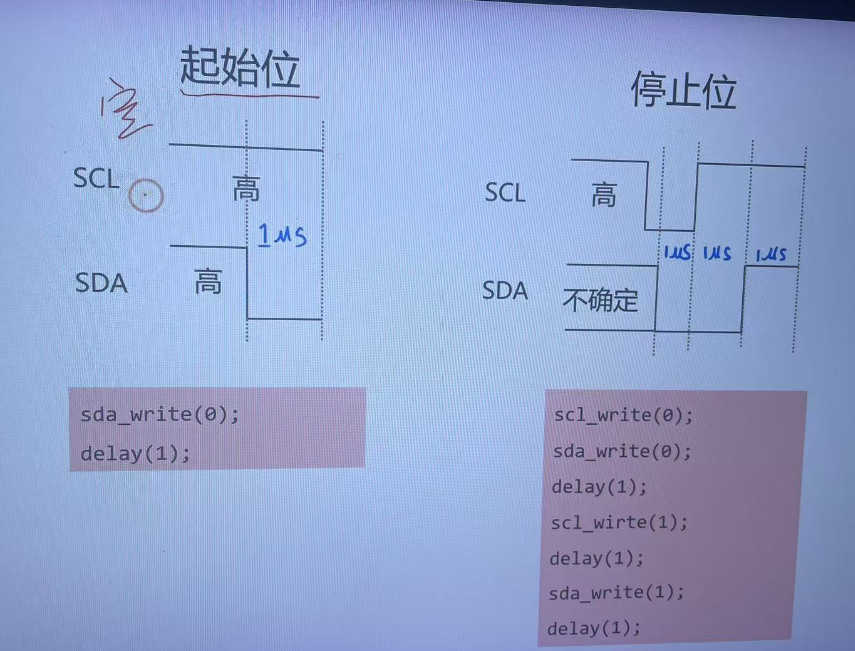

7.3 发送起始位和停止位，如图:

• 起始位:

• 在发送起始位之前，总线SCL和SDA是处于空闲的状态，为高电压状态。

• 起始位，需要SDA在SCL为高电压的时候，产生一个下降沿的信号，SDA由高电压变为低电压，表示数据传输的开始。

• 停止位:

• 如上图，我们知道停止位，需要SDA在SCL为高电压的时候，产生一个上升沿的信号，SDA由低电压变为高电压，表示数据传输的结束。

• 在SCL为高电压的时候，SDA的状态是不确定的，是高还是低不确定

• 然后先把SCL拉低和SDA拉低

• 经过1us之后，拉高SCL

• 在经过1us之后，

• 拉高sda，拉高时间为1us。

7.4 发送一个字节

• 如图，这是IIC数据传输的格式:

• 在SCL = 0处，发送方准备数据，放到SDA里。

• 在SCL = 1处，接收方读取数据，在这个期间SDA的数据不能发生改变，不然误以为是一个起始信号或者停止信号。

• ACK处，如图:

• 接收完一个字节数据之后，接收方需要给发送方回复一个ACK(0)或者NAK(1)。

• 需要先把SCL拉低，然后释放SDA，然后延时1us，此时SDA主动权不在主机，在从机手里。

• 拉高SCL，1us之后读取SDA总线上的数据。

• 过程如图:

• 位运算的图:

7.5 接收一个字节

• 接收一个字节和发送一个字节的流程是差不多的。

• 如图:

  • 首先是拉低SCL，然后释放SDA。
  • 经过1us延时之后，这个时间发送方是准备数据。
  • 然后拉高SCL，延时1us之后，接收方开始接收数据。
  • 接收完一个字节需要回复一个ACK或者NAK。
  • 这里是的ACK是1。
  • 先拉低SCL，准备数据，延时1us后。
  • 拉高SCL，接收方发送ACK，延时1us
  • 发送方读取ACK。

7.6 代码

cpp 复制代码
#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"

void SIIC_Init();
void scl_write(uint8_t level);//向scl写0或者写1
void sda_write(uint8_t level);//向sda写0或者写1
uint8_t sda_read();//向sda读0或者读1
void delay_us(uint32_t us);//毫秒级别的延时
void sendStart();//起始位
void sendStop();//停止位
uint8_t send_byte(uint8_t byte);//发送一个字节，0表示ACK
uint8_t receive_byte(uint8_t ack);//读取一个数据
int SI2C_sendBytes(uint8_t addr,uint8_t * pdata,uint16_t size);//读
int SI2C_receiveBytes(uint8_t addr,uint8_t * pBuffer,uint16_t size);//写
void usart1_init();


void led_init(){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

    GPIO_InitTypeDef gpio_initstruct = {0};

    gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_OD;//实现逻辑线与
    gpio_initstruct.GPIO_Pin = GPIO_Pin_13;
    gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;


    GPIO_Init(GPIOC,&gpio_initstruct);

    GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
}


int main(void)
{
    SIIC_Init();
    usart1_init();
    uint8_t command[] = {0x00,0x8d,0x14,0xaf,0xa5};
    SI2C_sendBytes(0x78,command,5);
    led_init();
    uint8_t recv;

    //My_USART_Printf(USART1,"recv:%d\r\n",recv);
    SI2C_receiveBytes(0x78,&recv,1);
    My_USART_Printf(USART1,"recv:%d,%x\r\n",recv,recv);
    if((recv & (0x01 << 6)) == 0){
        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
    }else {
        GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
    }
	while(1)
	{
	}
}



void usart1_init(){
    //配置串口的GPIO
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//开启GPIOA的时钟

    GPIO_InitTypeDef gpio_initstruct = {0};

    gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
    gpio_initstruct.GPIO_Pin = GPIO_Pin_9;
    gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_Init(GPIOA,&gpio_initstruct);

    //配置USART

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);

    USART_InitTypeDef usart_initstruct = {0};

    usart_initstruct.USART_BaudRate = 115200;
    usart_initstruct.USART_Mode = USART_Mode_Tx;
    usart_initstruct.USART_Parity = USART_Parity_No;
    usart_initstruct.USART_StopBits = USART_StopBits_1;
    usart_initstruct.USART_WordLength = USART_WordLength_8b;

    USART_Init(USART1,&usart_initstruct);

    USART_Cmd(USART1,ENABLE);

}

int SI2C_sendBytes(uint8_t addr,uint8_t * pdata,uint16_t size){
    sendStart();//发送起始位

    if(send_byte(addr & 0xfe) != 0){//发送地址
        sendStop();
        return -1;//寻址失败
    }
    for(uint16_t i = 0;i < size;i++){//发送数据
        if(send_byte(pdata[i]) != 0){
            sendStop();
            return -2;//发送数据失败
        }

    }

    sendStop();
    return 0;//数据发完

}

int SI2C_receiveBytes(uint8_t addr,uint8_t * pBuffer,uint16_t size){
    sendStart();//发送起始位


    if(send_byte(addr | 0x01) != 0){//发送地址
        sendStop();
        return -1;//寻址失败
    }


    for(uint16_t i = 0;i < size - 1;i++){//接收数据
       pBuffer[i] = receive_byte(1);
    }

    pBuffer[size - 1] = receive_byte(0);
    sendStop();
    return 0;
}

uint8_t receive_byte(uint8_t ack){
     uint8_t byte = 0;
     for(int8_t i = 7;i >= 0;i--){
        scl_write(0);//先把scl拉低，让发送方准备数据
        sda_write(1);//主机释放SDA，主动权交出去
        delay_us(1);//从机准备数据
        scl_write(1);//开始传输
        delay_us(1);//经过1us之后，读取
        if(sda_read() != 0){
            byte |= (0x01 << i);

        }
     }
    //一个字节读完，需要给从机发送ack或者nak
    scl_write(0);//先把scl拉低，
    sda_write(!ack);
    delay_us(1);
    scl_write(1);
    delay_us(1);
    return byte;
}

uint8_t send_byte(uint8_t byte){

    for(int8_t i = 7;i >= 0;i--){//数据一位一位发送，而且IIC是高位先行
        scl_write(0);//先把scl拉低，让发送方准备数据
        if((byte & (0x01 << i)) != 0){
            sda_write(1);
        }else {
            sda_write(0);
        }
        //sda_write(x);
        delay_us(1);//延时1us，让数据放到SDA上
        scl_write(1);//拉高scl，让接收方准备接收数据
        delay_us(1);//延时1us，接收数据
    }
    //一个字节发送完，需要接收接收方的ACK
    scl_write(0);//先把scl拉低，
    sda_write(1);//释放SDA,把发送的主动权交给从机
    delay_us(1);//延时1us，等待从机准备数据

    scl_write(1);//把scl拉高，
    delay_us(1);//延时1us，从机传输ACK或者NAK

    return sda_read();//主机读取这时SDA的值。是ACK还是NAK

}

void sendStart(){
    //在发送起始位之前，总线SCL和SDA是处于空闲的状态，为高电压状态
    sda_write(0);
    delay_us(1);


}

void sendStop(){
    scl_write(0);
    sda_write(0);
    delay_us(1);

    scl_write(1);
    delay_us(1);

    sda_write(1);
    delay_us(1);
}

void scl_write(uint8_t level){//向scl写0或者写1
    if(level == 0){
        GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);
    }else {
        GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
    }

}

void sda_write(uint8_t level){//向sda写0或者写1
    if(level == 0){
        GPIO_WriteBit(GPIOA,GPIO_Pin_1,Bit_RESET);
    }else {
        GPIO_WriteBit(GPIOA,GPIO_Pin_1,Bit_SET);
    }

}

uint8_t sda_read(){//向sda读0或者读1
   if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1) == Bit_SET){
        return 1;
   }else {
        return 0;
   }
}

void delay_us(uint32_t us){//毫秒级别的延时
    uint32_t n = us * 8;//对于我们现在这个单片机的配置来说，执行一次for就需要消耗八分之一us
    for(uint32_t i = 0;i < n;i++);
}


void SIIC_Init(){
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    GPIO_InitTypeDef gpio_initstruct = {0};

    gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_OD;
    gpio_initstruct.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
    gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_Init(GPIOA,&gpio_initstruct);

    //默认给两个总线，在空闲的时候下，为高电压状态。

    GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);
    GPIO_WriteBit(GPIOA,GPIO_Pin_1,Bit_SET);

}
相关推荐
悠哉悠哉愿意4 天前
【单片机学习笔记】串口、超声波、NE555的同时使用
笔记·单片机·学习
Lester_11014 天前
STM32霍尔传感器输入口设置为复用功能输入口时，还能用GPIO函数直接读取IO的状态吗
stm32·单片机·嵌入式硬件·电机控制
LCG元4 天前
低功耗显示方案：STM32L0驱动OLED，动态波形绘制与优化
stm32·嵌入式硬件·信息可视化
三佛科技-187366133974 天前
120W小体积碳化硅电源方案（LP8841SC极简方案12V10A/24V5A输出）
单片机·嵌入式硬件
z20348315204 天前
STM32F103系列单片机定时器介绍（二）
stm32·单片机·嵌入式硬件
古译汉书4 天前
【IoT死磕系列】Day 7：只传8字节怎么控机械臂？学习工业控制 CANopen 的“对象字典”（附企业级源码）
数据结构·stm32·物联网·http
Alaso_shuang4 天前
STM32 核心输入、输出模式
stm32·单片机·嵌入式硬件
2501_918126914 天前
stm32死锁是怎么实现的
stm32·单片机·嵌入式硬件·学习·个人开发
z20348315204 天前
STM32F103系列单片机定时器介绍（一）
stm32·单片机
星马梦缘4 天前
驱动层开发——蜂鸣器驱动
stm32·单片机·嵌入式硬件·hal·驱动
热门推荐
01GitHub 镜像站点02OpenClaw 使用和管理 MCP 完全指南03OpenClaw + 飞书（Feishu）环境搭建指南04【OpenClaw 本地实战 Ep.3】突破瓶颈：强制修改 openclaw.json 解锁 32k 上下文记忆05Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services06OpenClaw优化飞书API 额度已耗尽问题07Clawdbot部署教程：解决‘gateway token missing’授权问题的完整步骤08OpenClaw大龙虾机器人完整安装教程09小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）10Window 10部署openclaw报错node.exe : npm error code 128
