【CUDA笔记】04 CUDA 归约，原子操作，Warp 交换

引言

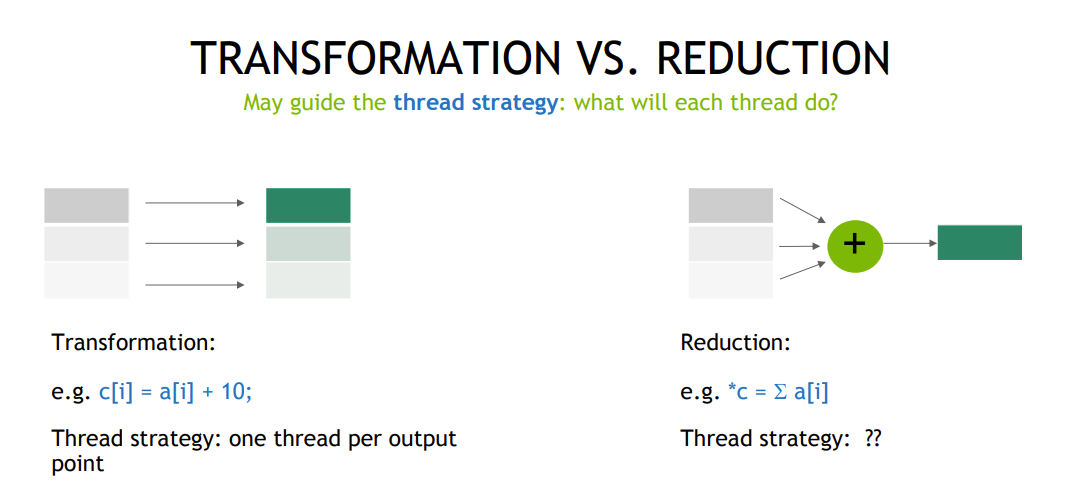

前几节处理的问题，最终一个线程都会对应输出一个结果。今天将讨论的问题，多个线程将会对应输出一个，或者少于启动线程数量的结果，称之为归约（Reduction）。

几种归约方法的实现

以实现求和方法为例，下面列出几种归约的实现

1.使用 Cuda API 的原始操作

关键API

复制代码

float atomicAdd(float* address, float val);

这里 Cuda 也有提供其他数据类型的加法的原子操作，可以详见

https://docs.nvidia.com/cuda/cuda-c-programming-guide/index.html?highlight=atomicAdd#atomicadd

示例核函数代码

复制代码

// 1. 直接使用原子操作进行归约
__global__ void reduction_atmoic(const float *gdata, float *out, int inputDataSize)
{
  // 获取当前线程 id
  size_t index = threadIdx.x + blockDim.x * blockIdx.x;
  if (index < inputDataSize)
  {
    atomicAdd(out, gdata[index]);
  }
}

补充

任何 原子操作 都可以借助 atomicCAS 来实现。例如"atomicAdd() for double-precision floating-point numbers is not available on devices with compute capability lower than 6.0 " ，可以借助单精度或这双精度浮点型的加法原子操作借助 atomicCAS 来实现。

复制代码

#if __CUDA_ARCH__ < 600
__device__ double atomicAdd(double* address, double val)
{
    unsigned long long int* address_as_ull =
                              (unsigned long long int*)address;
    unsigned long long int old = *address_as_ull, assumed;

    do {
        assumed = old;
        old = atomicCAS(address_as_ull, assumed,
                        __double_as_longlong(val +
                               __longlong_as_double(assumed)));

    // Note: uses integer comparison to avoid hang in case of NaN (since NaN != NaN)
    } while (assumed != old);

    return __longlong_as_double(old);
}
#endif

2.借助 shared memory, 使用经典并行归约方法，最后依赖原子操作进行归约

复制代码

// 与前一个方法的区别仅在于最后使用原子操作来进行归约, 直接将所有的和加到 out 指向的内存空间
__global__ void reduce_atomicEnding(const float *gdata, float *out, int inputDataSize)
{
  // 申请 BLOCK_SIZE 个 float 大小的共享内存空间
  __shared__ float sdata[BLOCK_SIZE];
  // 获取当前全局线程 index
  size_t index = threadIdx.x + blockDim.x * blockIdx.x;
  // 获取当前 block 中的线程ID  tid, 并初始化对应地址 shared memory 的初始值
  size_t tid = threadIdx.x;
  sdata[tid] = 0;
  // 使用 grid stride load(这里因为启动的总的线程数量为 gridDim.x * blockDim.x, 所以以这个数为步长)
  while (index < inputDataSize)
  {
    sdata[tid] += gdata[index];
    index += blockDim.x * gridDim.x;
  }

  // 对 sdata 中的数据进行归约计算, for 循环下标以 blockDim.x 为起点
  for (size_t limit = blockDim.x / 2; limit > 0; limit >>= 1)
  {
    // 先进行数据同步
    __syncthreads();

    // tid 小于 limit 的数据才进行进一步的计算
    if (tid < limit)
    {
      sdata[tid] += sdata[tid + limit];
    }
  }

  // 将合并的结果协会 out 数组当中， 仅当tid 为 0 的线程做这一步
  if (tid == 0)
  {
    atomicAdd(out, sdata[0]);
  }
}

3. 借助 warp sharp 机制，进行归约

关键 API

复制代码

warpSize
// This variable is of type int and contains the warp size in threads (see SIMT Architecture for the definition of a warp). Cuda 定义的内置变量，通常是 32, 由具体 GPU 架构有决定

T __shfl_down_sync(unsigned mask, T var, unsigned int delta, int width=warpSize);
// Copy from a lane with higher ID relative to caller.Calculates a source lane ID by adding delta to the caller's lane ID. The value of var held by the resulting lane ID is returned: this has the effect of shifting var down the warp by delta lanes.

示例核函数代码

复制代码

__global__ void reduction_warpSharp(const float *gdata, float *out, int inputDataSize)
{
  // 申请 32 个 float 大小的共享内存空间（相当于在 block 下又细分了一个层级）
  // 这里设置为 32 的原因是, block 中的线程数不会超过 1024，又 warpSize 的大小为 32， 所以一个 block 中的 warp 数量最多为 32
  //
  __shared__ float sdata[32];
  // 获取当前全局线程 index
  size_t index = threadIdx.x + blockDim.x * blockIdx.x;
  // 获取当前 block 中的线程ID  tid
  size_t tid = threadIdx.x;
  // warp sharp 方法要用到的一些参数的初始化, warp 的 val， mask, lane, warpID
  float val = 0.0f;
  unsigned mask = 0xFFFFFFFFU;         // 指定 warp 中的哪些线程要参与后面的__shfl_down_sync, 这里暂时先一值用这个值就行
  int lane = threadIdx.x % warpSize;   // 这里这个值的取值范围 就是 0 到 31， 指代在同一个 warp 中的线程的唯一标识符
  int warpID = threadIdx.x / warpSize; // block 中 warp 的唯一标识符
  // 也是先使用 gride stride loop 加载数据，对 val 进行初始化（初步加载数据顺便先求一次和）
  while (index < inputDataSize)
  {
    val += gdata[index];
    index += blockDim.x * gridDim.x;
  }
  // 第一次先 使用__shfl_down_sync 函数来求一次和, 将同一个 warp 中的线程进行求和， 都累加到一个 warp 里 lane 为 1 的线程当中。
  // for 循环 offset 以 warpSize / 2 为起点
  for (size_t offset = warpSize / 2; offset > 0; offset >>= 1)
  {
    val += __shfl_down_sync(mask, val, offset);
  }

  // 当 lane == 0, 将 val 的值赋值到 sdata 当中， 完了之后 同步一次数据
  if (lane == 0)
  {
    sdata[warpID] = val;
  }
  __syncthreads();
  // 对于此时 warpID == 0 的线程， 再通过 _shfl_down_sync 进行一次归约
  if (warpID == 0)
  {
    // 在条件当中，如果 tid < blockDim.x / warpSize, 则 将 val 赋值为 sdata[lane], 否则赋值为 0
    if (tid < blockDim.x / warpSize)
    {
      val = sdata[lane];
    }
    else
    {
      val = 0;
    }

    // 然后使用 __shfl_down_sync 进行最后一次 归约
    for (size_t offset = warpSize / 2; offset > 0; offset >>= 1)
    {
      val += __shfl_down_sync(mask, val, offset);
    }
    // 当 tid == 0， 使用 原子操作 将 块中计算的 和 val 累加到 out 指向的值当中
    if (tid == 0)
    {
      atomicAdd(out, val);
    }
  }
}

方法试验比较

实验中设置输入数组的大小为

复制代码

 const size_t N = 16ULL * 1024ULL * 1024ULL; // data size 16M
 const int BLOCK_SIZE = 256;

试验几次结果如下

复制代码

reduction_atmoic took 0.063000 seconds.
atomic sum reduction correct!
reduce_atomicEnding took 0.002000 seconds.
reduction w/atomic sum correct!
reduction_warpSharp took 0.001000 seconds.
reduction warp shuffle sum correct!

reduction_atmoic took 0.061000 seconds.
atomic sum reduction correct!
reduce_atomicEnding took 0.002000 seconds.
reduction w/atomic sum correct!
reduction_warpSharp took 0.002000 seconds.
reduction warp shuffle sum correct!

reduction_atmoic took 0.063000 seconds.
atomic sum reduction correct!
reduce_atomicEnding took 0.003000 seconds.
reduction w/atomic sum correct!
reduction_warpSharp took 0.001000 seconds.
reduction warp shuffle sum correct!

4.另外一种通过多次启动核函数的归约方式，以求最大值为例

复制代码

const size_t N = 8ULL * 1024ULL * 1024ULL; // data size
const int BLOCK_SIZE = 256;                // CUDA maximum is 1024

__global__ void reduce(float *gdata, float *out, size_t n)
{
  __shared__ float sdata[BLOCK_SIZE];
  int tid = threadIdx.x;
  sdata[tid] = 0.0f;
  size_t idx = threadIdx.x + blockDim.x * blockIdx.x;

  while (idx < n)
  { // grid stride loop to load data
    sdata[tid] = max(sdata[tid], gdata[idx]);
    idx += gridDim.x * blockDim.x;
  }

  for (size_t s = blockDim.x / 2; s > 0; s >>= 1)
  {
    __syncthreads();
    if (tid < s)
    {
      sdata[tid] = max(sdata[tid], sdata[tid + s]);
    }
  }
  if (tid == 0)
  {
    out[blockIdx.x] = sdata[0];
  }
}

基本和前面归约方法求和的类似，除了使用 max 方法来进行归约。

然后在 CPU 侧的代码逻辑，将分两次启动这个核函数，来实现最终的求解最大值。

假设总的比较的数量是 M * N，第一次先分配 M 个Block 启动核函数，每个 block 归出一个最大值，然后再配置 N 个 Block 再启动一次核函数，对剩下的 N 个数再归一次，取得最终的最大值。类似

复制代码

reduce<<<M, BLOCK_SIZE>>>(d_A, d_sums, M * N); // reduce stage 1
reduce<<<N, BLOCK_SIZE>>>(d_A, d_sums, N); // reduce stage 2

因为当前版本的 Cuda 提供了只整型取max 的原子操作，没有还没有直接的float 型的 max 浮点操作。否则就是借助文章前面提到的 atomicCAS 来实现浮点数的取最大值操作的原子操作。

小结

本节主要通过结合代码。介绍几种基本的归约方法的实现。
