DR模式部署 - 技术栈

文章目录

一、DR模式部署步骤
- 二、环境规划
- - [2.1 服务器规划](#2.1 服务器规划)
  - [2.2 环境架构](#2.2 环境架构)
- [三、配置负载调度器（Director Server）](#三、配置负载调度器（Director Server）)
- - [3.1 环境部署](#3.1 环境部署)
  - - [3.1.1 系统配置](#3.1.1 系统配置)
    - [3.1.2 配置虚拟IP](#3.1.2 配置虚拟IP)
    - [3.1.3 调整内核参数](#3.1.3 调整内核参数)
  - 内核网络参数配置表
  - - [3.1.4 配置LVS服务及调度](#3.1.4 配置LVS服务及调度)
    - - [1. 配置备份与服务管理](#1. 配置备份与服务管理)
  - [IPVSADM 常用命令速查表](#IPVSADM 常用命令速查表)
  - 关键补充说明
- [四、配置节点服务器（Real Server）](#四、配置节点服务器（Real Server）)
- - [4.1 配置VIP到lo接口（同时操作）](#4.1 配置VIP到lo接口（同时操作）)
  - [4.2 ARP参数调整，避免MAC冲突](#4.2 ARP参数调整，避免MAC冲突)
  - [4.3 安装Web服务](#4.3 安装Web服务)
- 五、测试LVS群集
- - [5.1 重启](#5.1 重启)

一、DR模式部署步骤

二、环境规划

2.1 服务器规划

bash 复制代码

DR 服务器：192.168.100.14

Web 服务器1：192.168.100.11

Web 服务器2：192.168.10.13

vip：192.168.100.180

2.2 环境架构

三、配置负载调度器（Director Server）

3.1 环境部署

IP：192.168.100.14

VIP：192.168.100.180

3.1.1 系统配置

bash 复制代码

systemctl stop firewalld.service
setenforce 0
modprobe ip_vs //在 Linux 内核中加载ip_vs模块
yum -y install ipvsadm

3.1.2 配置虚拟IP

bash 复制代码

cd /etc/sysconfig/network-scripts/   ##进入 Linux 系统网卡配置文件所在目录
cp ifcfg-ens33 ifcfg-ens33:0
## 复制网卡ens33的配置文件，创建名为ens33:0的网卡别名配置文件
vim ifcfg-ens33:0

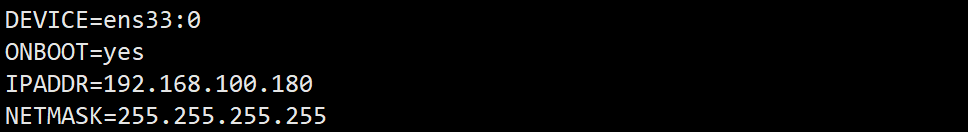

# 内容

DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.180
NETMASK=255.255.255.255

ifup ens33:0 #开启网卡

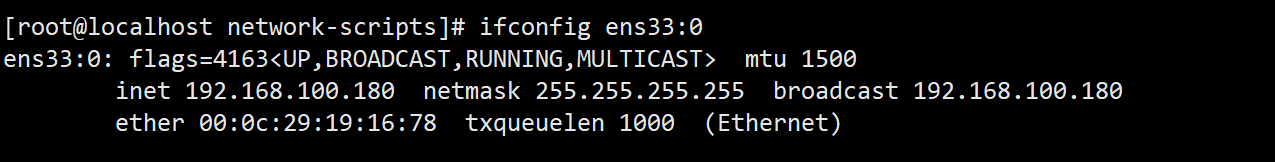

ifconfig ens33:0  #查看网卡

内容全删直接复制粘贴

3.1.3 调整内核参数

bash 复制代码

#由于 LVS 负载调度器和各节点需要共用 VIP 地址，需要关闭 icmp 的重定向，不充当路由器。

vim /etc/sysctl.conf
# 添加
net.ipv4.ip_forward = 0
#禁用 IPv4 的 IP 转发功能 (1开启 0关闭)
net.ipv4.conf.all.send_redirects = 0
#禁用 "所有网络接口" 的 ICMP 重定向报文发送功能
net.ipv4.conf.default.send_redirects = 0
#对 "新添加的网络接口" 默认禁用 ICMP 重定向报文发送功能
net.ipv4.conf.ens33.send_redirects = 0
#专门针对 "ens33 网卡"（服务器的主网卡，通常是外网 / 内网访问的接口）禁用 ICMP 重定向报文发送功能

net.ipv4.ip_forward = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

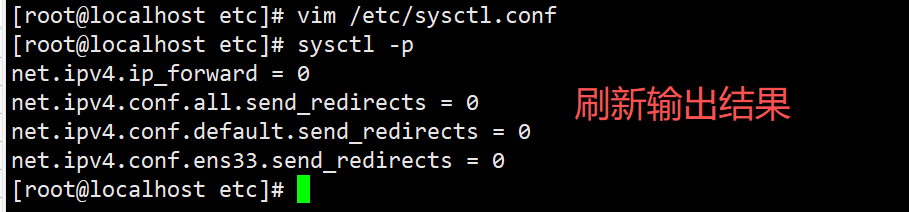

sysctl -p  #刷新

内核网络参数配置表

参数	取值	含义与作用
`net.ipv4.ip_forward`	0	禁用IPv4数据包转发，防止服务器被滥用为跳板机，减少内核开销。
`net.ipv4.conf.all.send_redirects`	0	禁止所有网卡发送ICMP重定向报文，避免路由篡改攻击和网络异常。
`net.ipv4.conf.default.send_redirects`	0	对新添加的网卡默认禁用重定向报文，确保新增接口配置一致性。
`net.ipv4.conf.ens33.send_redirects`	0	针对主网卡（如ens33）禁用重定向报文，强化核心接口安全性。

核心目标：将服务器切换为终端主机模式，提升安全性（防滥用/防攻击）、稳定性（减少冗余处理）、配置覆盖性（现有+新增接口）。

3.1.4 配置LVS服务及调度

1. 配置备份与服务管理

bash 复制代码

ipvsadm-save > /etc/sysconfig/ipvsadm：将当前 LVS 负载均衡规则保存到指定文件，实现配置备份 / 导出。

ipvsadm-restore < /etc/sysconfig/ipvsadm：从指定文件恢复之前保存的 LVS 规则。

systemctl start ipvsadm：启动ipvsadm服务，使 LVS 规则生效并持续运行

或

bash 复制代码

ipvsadm -C
## 清空当前所有已配置的 LVS 规则
ipvsadm -A -t 192.168.100.180:80 -s rr
ipvsadm -a -t 192.168.100.180:80 -r 192.168.100.11:80 -g
ipvsadm -a -t 192.168.100.180:80 -r 192.168.100.13:80 -g

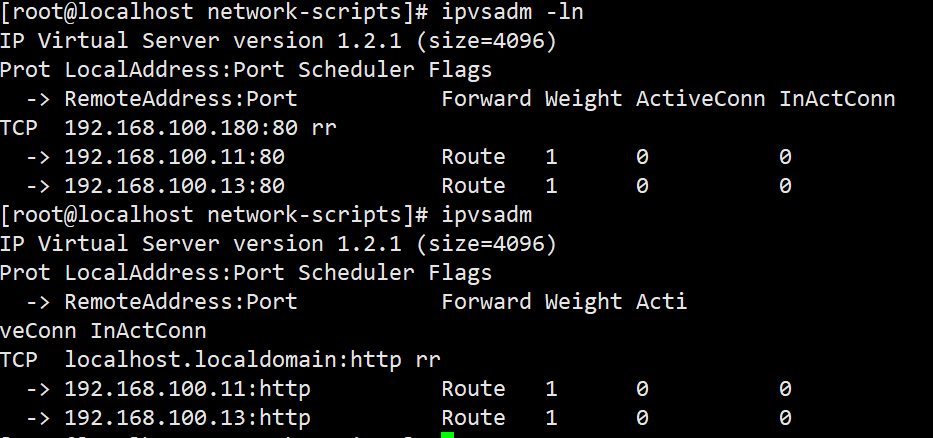

展示当前 LVS 负载均衡的配置与状态

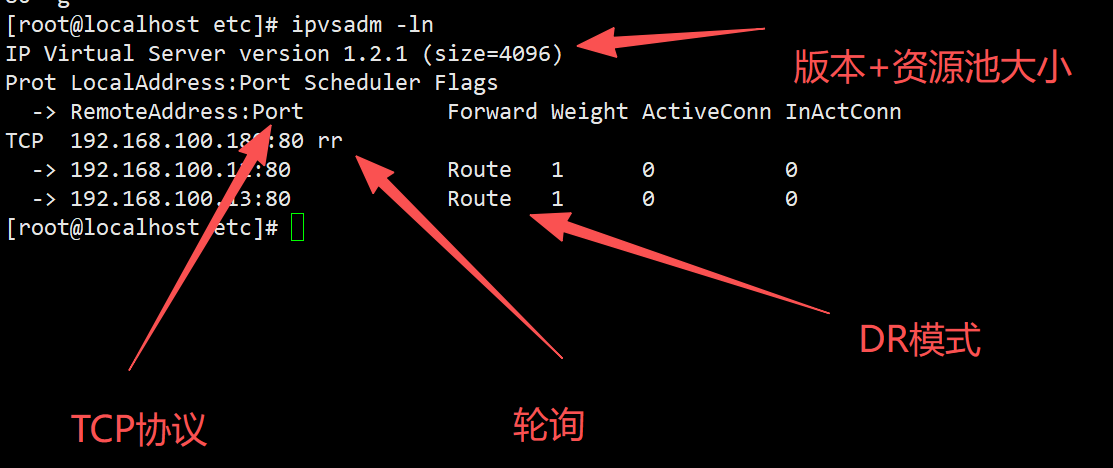

ipvsadm -ln

IPVSADM 常用命令速查表

命令	参数说明	功能描述
`ipvsadm -C`	`-C` 表示 Clear	清空所有 IPVS 规则（VIP、RS、调度策略等）
`ipvsadm -A -t VIP:端口 -s 算法`	`-A` 添加虚拟服务 `-t` TCP 类型 `-s` 调度算法（如 `rr` 轮询）	定义 LVS 集群入口（VIP）及负载均衡算法
`ipvsadm -a -t VIP:端口 -r RS:端口 -g`	`-a` 添加后端 RS `-r` 真实服务器 `-g` DR 模式	为 VIP 绑定后端服务器（DR 模式）
`ipvsadm -ln`	`-l` 列出规则 `-n` 数字格式显示	查看当前 IPVS 配置（VIP、RS、转发模式等）

关键补充说明

DR 模式要求：LVS 与 RS 需二层互通，RS 需配置 VIP 的环回接口。
调度算法 ：常见算法包括 rr（轮询）、wrr（加权轮询）、lc（最少连接）等。
端口一致性：VIP 端口与 RS 端口通常相同（如 HTTP 80 端口）。

四、配置节点服务器（Real Server）

IP：192.168.100.11 、 192.168.100.13

4.1 配置VIP到lo接口（同时操作）

bash 复制代码

#此地址仅用作发送 Web响应数据包的源地址，并不需要监听客户机的访问请求（改由调度器监听并分发）。因此使用虚接口 lo∶0 来承载 VIP 地址，并为本机添加一条路由记录，将访问 VIP 的数据限制在本地，以避免通信紊乱。

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0

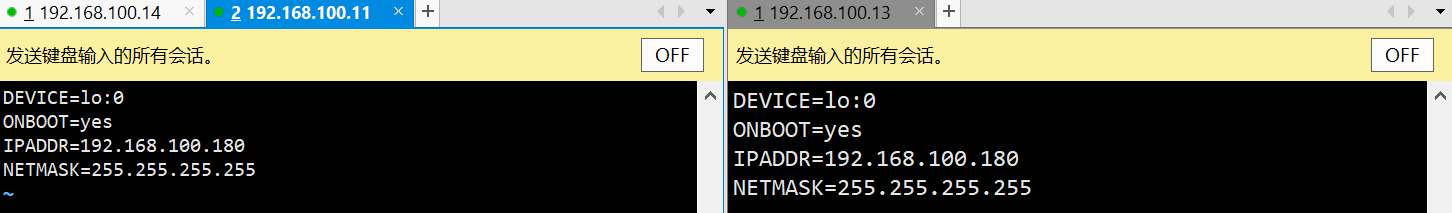

vim ifcfg-lo:0
# 内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.100.180
NETMASK=255.255.255.255

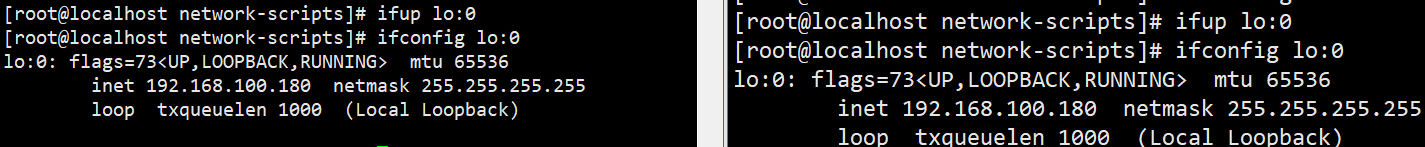

ifup lo:0
ifconfig lo:0

route add -host 192.168.100.180 dev lo:0
//将发往192.168.100.180的数据包，通过本地回环子接口lo:0转发

---------选做---------------------
vim /etc/rc.local  #永久性配置
/sbin/route add -host 192.168.100.180 dev lo:0

chmod +x /etc/rc.d/rc.local
---------------------------------

4.2 ARP参数调整，避免MAC冲突

bash 复制代码

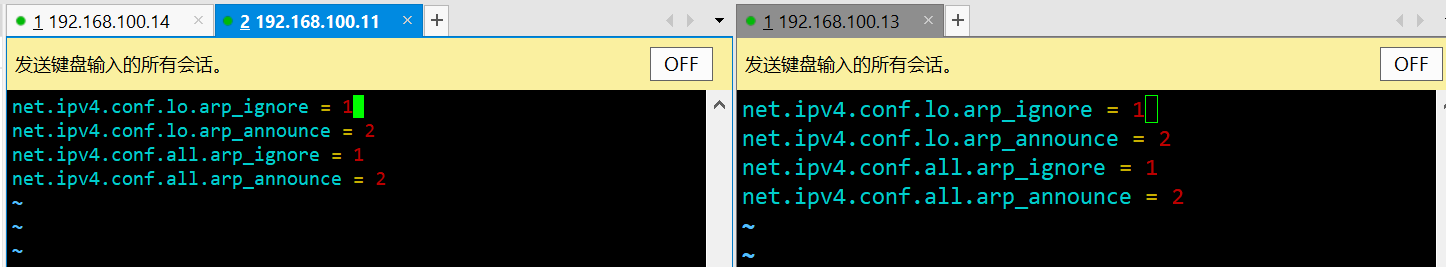

vim /etc/sysctl.conf

net.ipv4.conf.lo.arp_ignore = 1
#系统只响应目的IP为本地IP的ARP请求
net.ipv4.conf.lo.arp_announce = 2
#系统不使用IP包的源地址来设置ARP请求的源地址，而选择发送接口的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

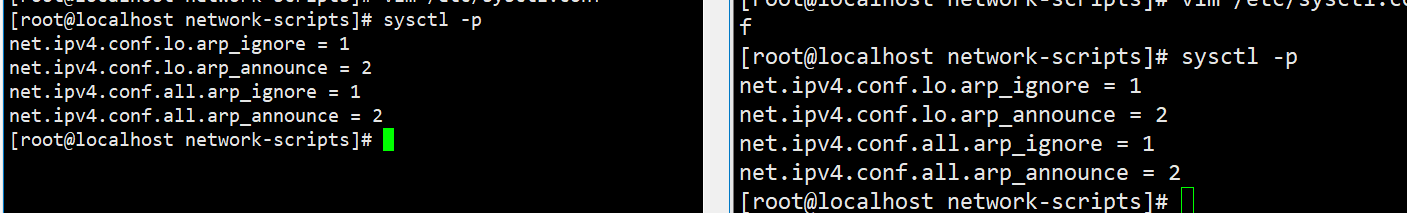

sysctl -p

4.3 安装Web服务

bash 复制代码

安装nginx

#192.168.100.11机器

echo 'this is 192.168.100.11 web01!' >  /usr/local/nginx/html/index.html

echo 'this is 192.168.100.11 web01!' > /var/www/html/index.html
//httpd

\# 在192.168.10.163机器

echo 'this is 192.168.100.13 web02!' >  /usr/local/nginx/html/index.html

echo 'this is 192.168.100.13 web02!' > /var/www/html/index.html
//httpd

五、测试LVS群集

5.1 重启

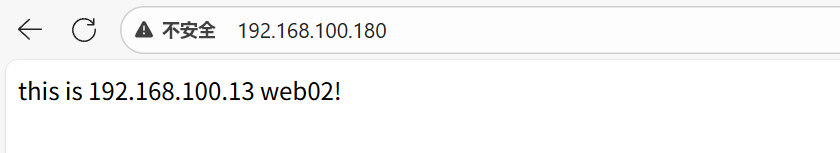

在浏览器上用vip登录 http://192.168.100.14
