每天掌握一个网络协议----ICMP

ICMP（Internet Control Message Protocol）互联网控制消息协议是TCP/IP协议族中的一个重要协议，主要用于IP主机和路由器之间传递控制和错误消息

ICMP是网络层协议，主要用于网络问题诊断，检测网络是否可达并诊断错误原因

常见的ping 和traceroute命令都依赖于ICMP协议实现

ICMP的工作原理

ICMP通过在IP数据包中封装控制消息，实现网络诊断和错误报告

ICMP实际上是一个差错报告协议，它不会尝试纠正错误，而是会将数据报文传输过程中遇到的问题报告给源设备

ICMP无法确定源设备到目的设备链路中哪个环节出现问题，但是它能够确定问题原因，通过问题原因协助运维人员定位网络链路中存在的问题

ICMP报文格式

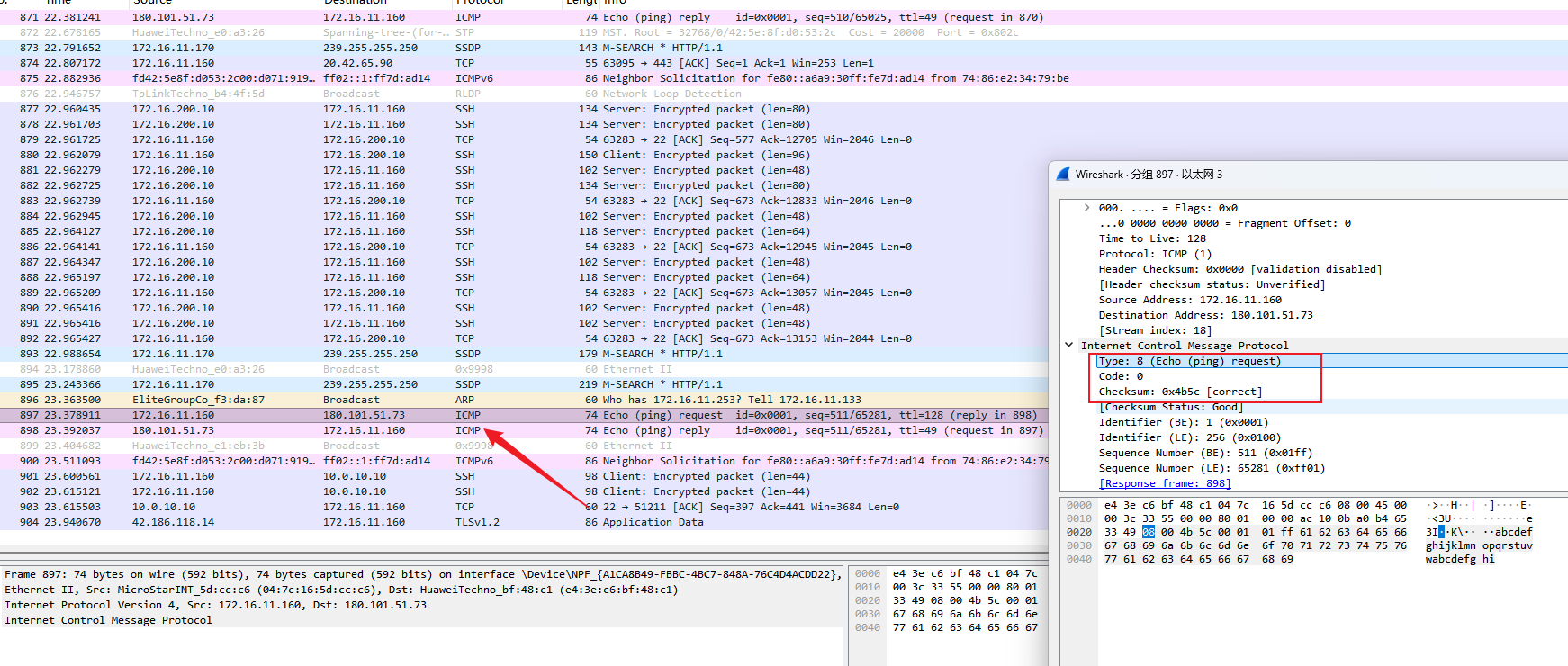

每一个ICMP消息都包含引发这个ICMP消息的完整IP包头，ICMP报文作为IP数据包的数据部分封装在IP报文内部

ICMP报文中包含了三个固定字段，可以通过这三个字段确定链路中的错误类型

Type：ICMP消息的类型
Code：ICMP消息类型细分子项
Checksum：ICMP报文的校验和

ICMP报文格式

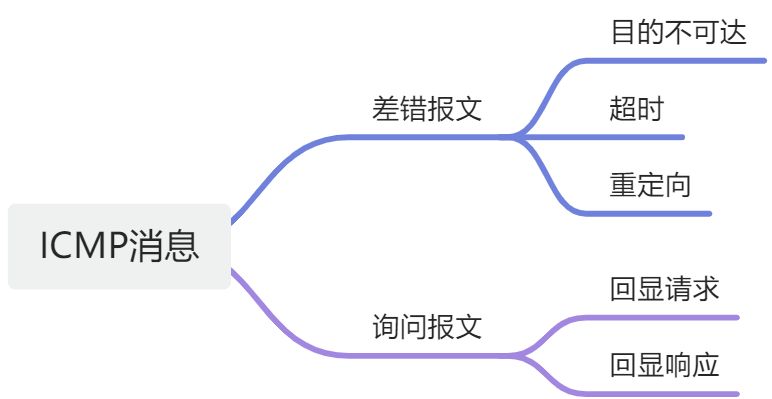

ICMP消息类型

|----------|-------|----------|
| ICMP报文类型 | 类型值 | 功能描述 |
| 差错报文 | 3 | 终点不可达 |
| 差错报文 | 5 | 重定向 |
| 差错报文 | 11 | 超时 |
| 差错报文 | 12 | 参数异常 |
| 询问报文 | 8/0 | 回送请求/应答 |
| 询问报文 | 13/14 | 时间戳请求/回答 |

ps：根据RFC 6633规定，类型4、10、9、15、16、17、18类型的报文均不再使用

ICMP的应用

PING命令工作原理

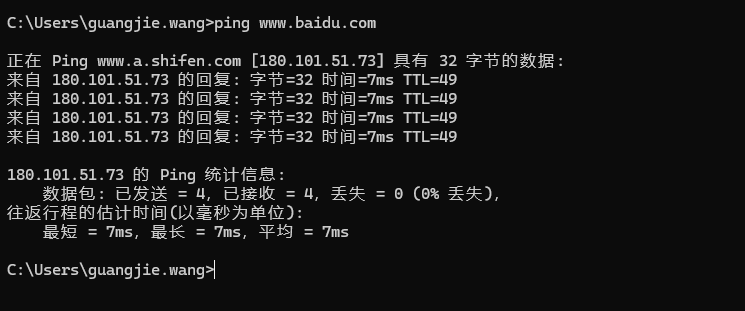

Ping是一个网络工具，用于测试网络连接是否可达，如：ping www.baidu.com来测试当前设备是否已经建立网络链接，是我们最常使用的命令之一；

Ping通过发送ICMP回显请求，并等待接收回显来工作

发送请求：当用户运行ping命令时，工具会创建一个ICMP回显请求数据包，并将其发送到指定的目标IP地址
接收应答：目标主机收到请求后，解析数据包并生成ICMP回显应答数据报文，返回给源设备
计算延时：源主机收到ICMP应答之后，计算从报文发送到接收应答所花费的时间，并显示给用户
统计信息：ping会统计发送和接收的报文数量，计算丢包率

ICMP的安全特性

为了防止ICMP消息的无线产生以及网络风暴，在一些特定场景下，ICMP不会产生差错报文

ICMP的差错报文不会再产生差错报文
目的地址是广播地址或多播地址的IP数据报文
不是IP分片的第一片
作为链路层广播的数据包
源地址不是单个主机的数据包，如零地址、环回地址、广播地址和多播地址

ICMP本身非常简单，也没有验证机制，因为它也经常被用于网络攻击

ICMP攻击

目前ICMP攻击的绝大部分都可以归类为拒绝服务攻击（Denial of Service，DOS），即ICMP泛洪：攻击者在短时间内发出海量的ICMP报文，使得局域网的网络资源被占满，从而无法为用户提供正常服务

端口扫描攻击（针对连接的DOS攻击）

攻击者发送大量的端口扫描报文，交换机需要回应大量的ICMP目的地址不可达报文，这种攻击即占用了系统的资源，又能向攻击者提供系统当前开放的端口，进而针对端口展开更具针对性的攻击

ICMP攻击的防范方法

ICMP的防范可从减轻设备处理压力入手，目前主要可以通过ICMP报文限速、ICMP报文合法性检查、不响应不可达报文的方式来降低ICMP攻击的效果

报文限速

ICMP报文限速包含了端口限速、VLAN限速和全局限速，同时也实现芯片的限速，通过多个维度避免ICMP泛洪的攻击

合法性检查&丢弃不需要处理的报文

对于不合法的ICMP报文，如TTL为0、ICMP类型为15、16、17的报文，直接丢弃

不响应不可达报文
