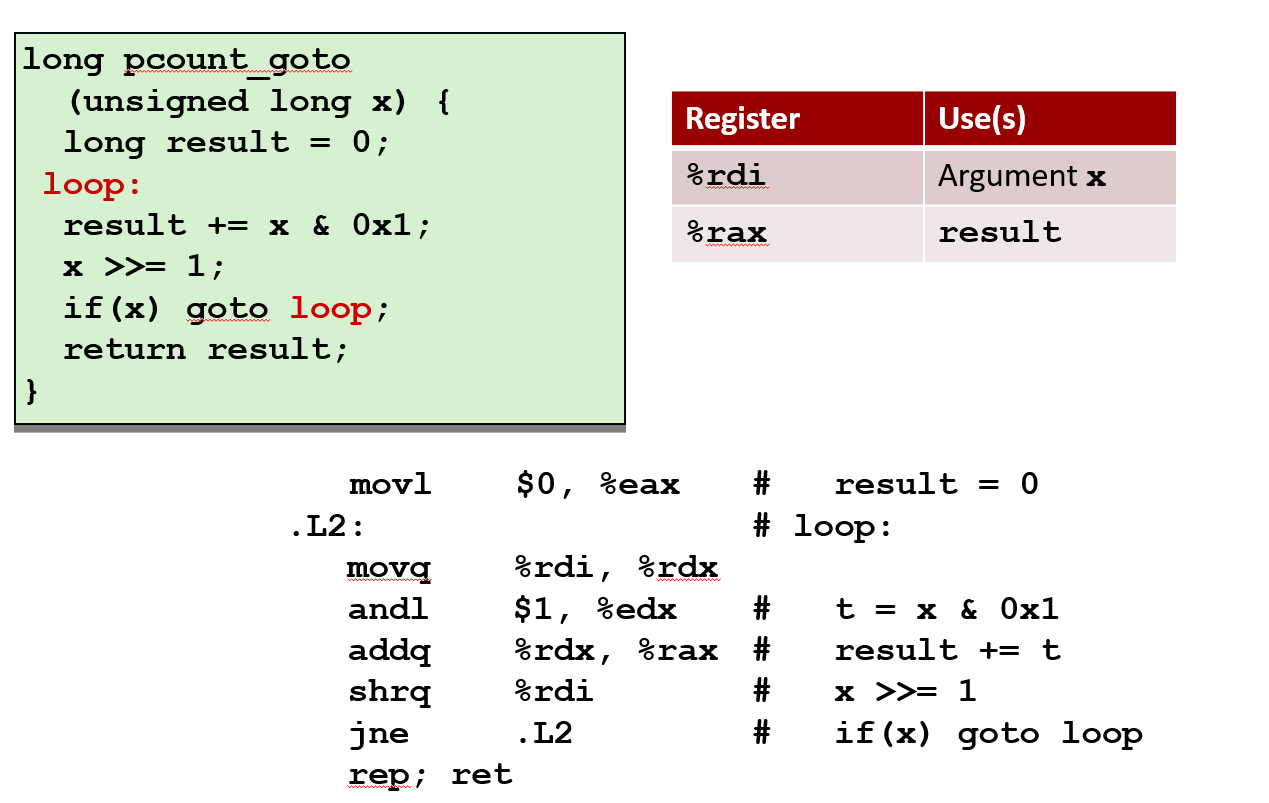

- [3.6 while循环编译](#3.6 while循环编译)

说明

庄老师的课堂，如春风拂面，启迪心智。然学生愚钝，于课上未能尽领其妙，心中常怀惭愧。
幸有课件为引，得以于课后静心求索。勤能补拙，笨鸟先飞，一番沉浸钻研，方窥见知识殿堂之幽深与壮美，竟觉趣味盎然。
今将此间心得与笔记整理成篇，公之于众，权作抛砖引玉。诚盼诸位学友不吝赐教，一同切磋琢磨，于学海中结伴同行。
资料地址：computing-system-security

一汇编基础知识

复杂指令集计算机 (CISC)：Complex Instruction Set Computer
精简指令集计算机 (RISC)：Reduced Instruction Set Computer

1.1 IA32

IA32是Intel于1985年推出的32位x86处理器架构，也称为i386 或x86-32。它是从早期16位8086处理器发展而来的第一个32位版本，支持"平坦寻址"模式，能够运行Unix等现代操作系统。
- IA32是传统x86架构的32位阶段，引入了32位寄存器（如%eax、%ebx）和32位地址空间。
- 它具备复杂的指令集（CISC），但在Linux程序中仅使用其中一小部分。
- 2004年，Intel推出了EM64T技术（几乎与AMD的x86-64相同），将IA32扩展为支持64位操作。
简言之，IA32是一种32位x86指令集架构，曾广泛用于PC和服务器，现已被x86-64取代，但仍兼容运行大量32位代码。

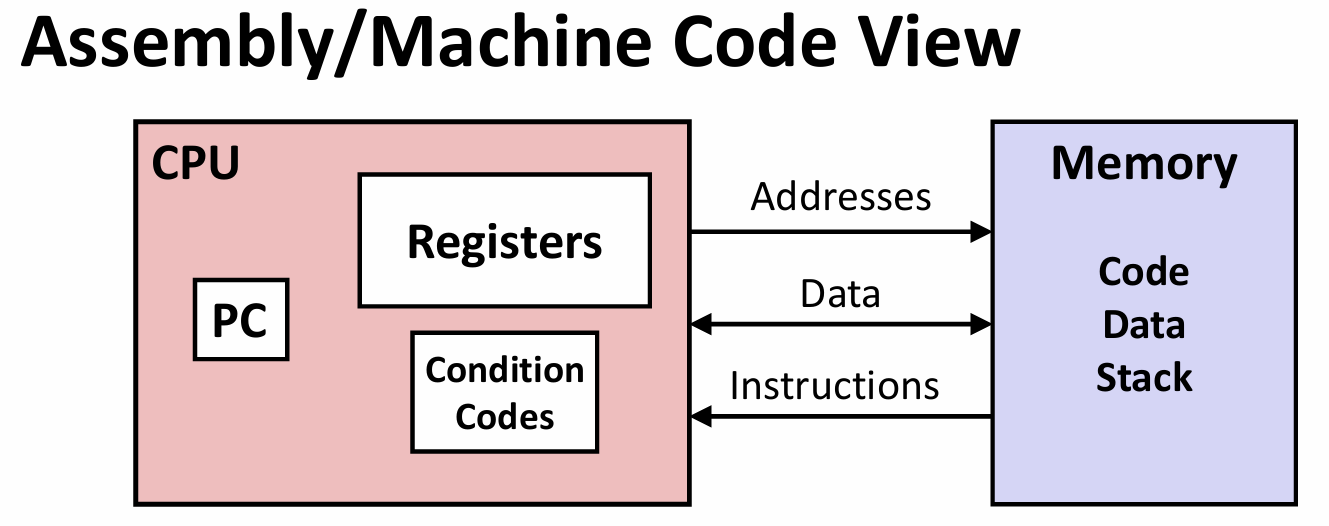

1.2 程序员可见状态

程序计数器（PC)：指向下一条指令地址，x86-64中称为RIP。
寄存器文件：存放频繁使用的数据。
状态码：记录最近算术或逻辑操作的状态，用于条件跳转。
内存：字节可寻址数组，包含代码、用户数据和栈 (支持过程调用)。

1.3 汇编与机器代码定义

架构（ISA)：编写正确机器/汇编代码所需理解的部分，如指令集、寄存器机器码：处理器执行的字节级程序。
汇编代码：机器码的文本表示形式。
微架构：架构的具体实现，如缓存大小、核心频率。
常见ISA包括Intel的x86、IA32、Itanium、x86-64，ARM (移动设备主流)，以及开源RISC-V。

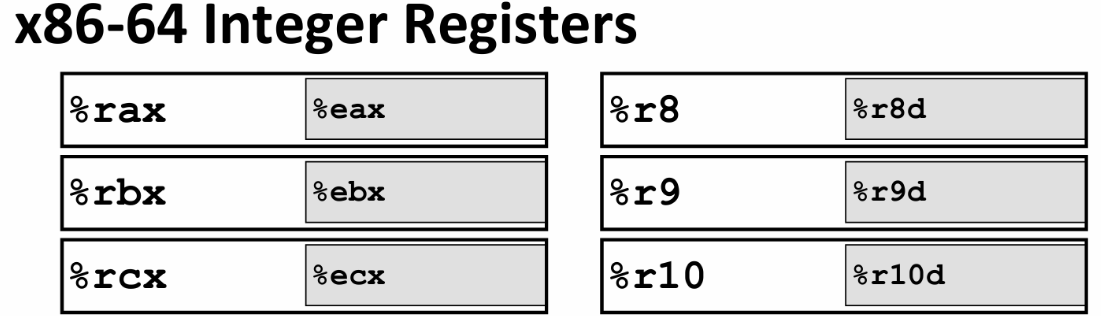

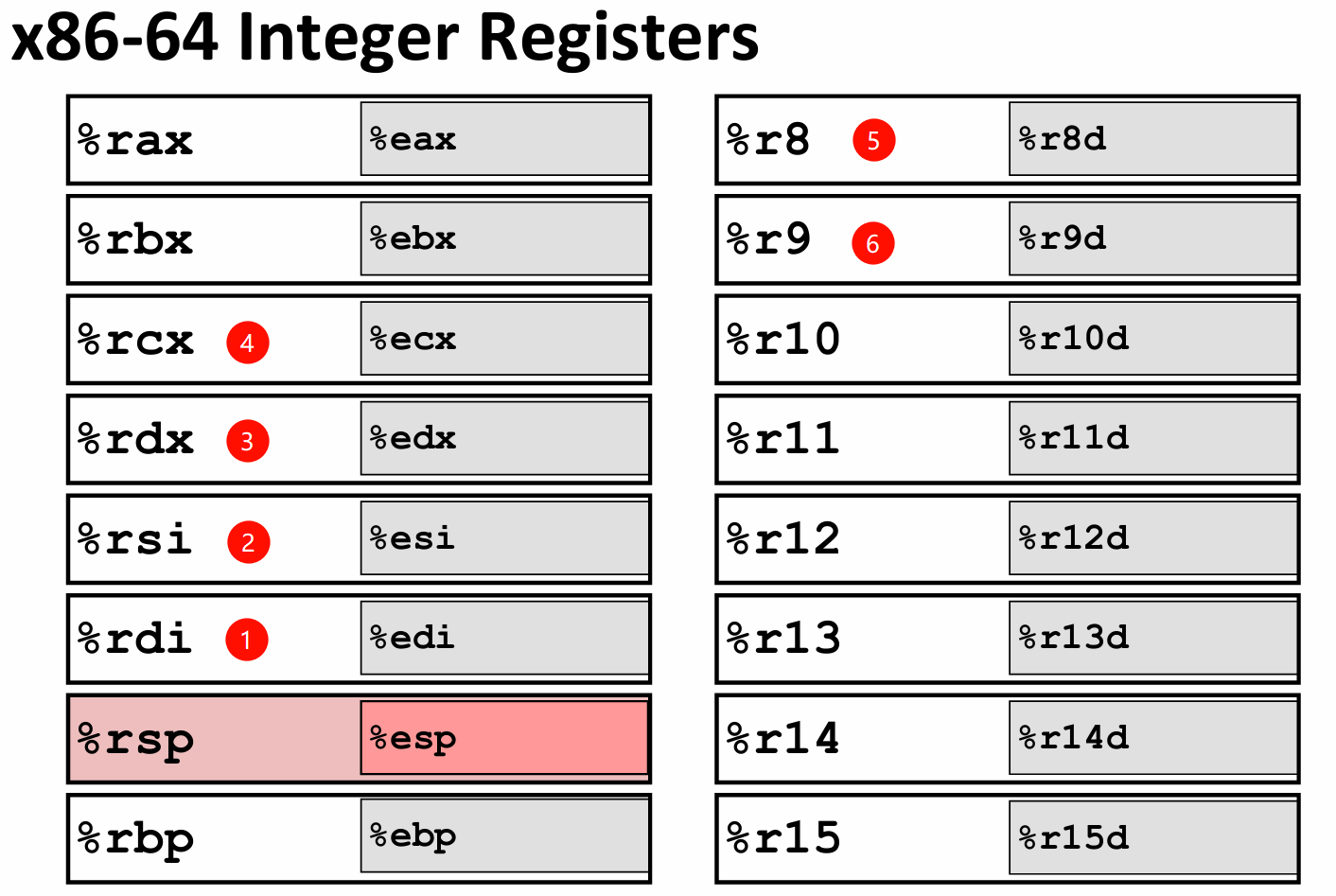

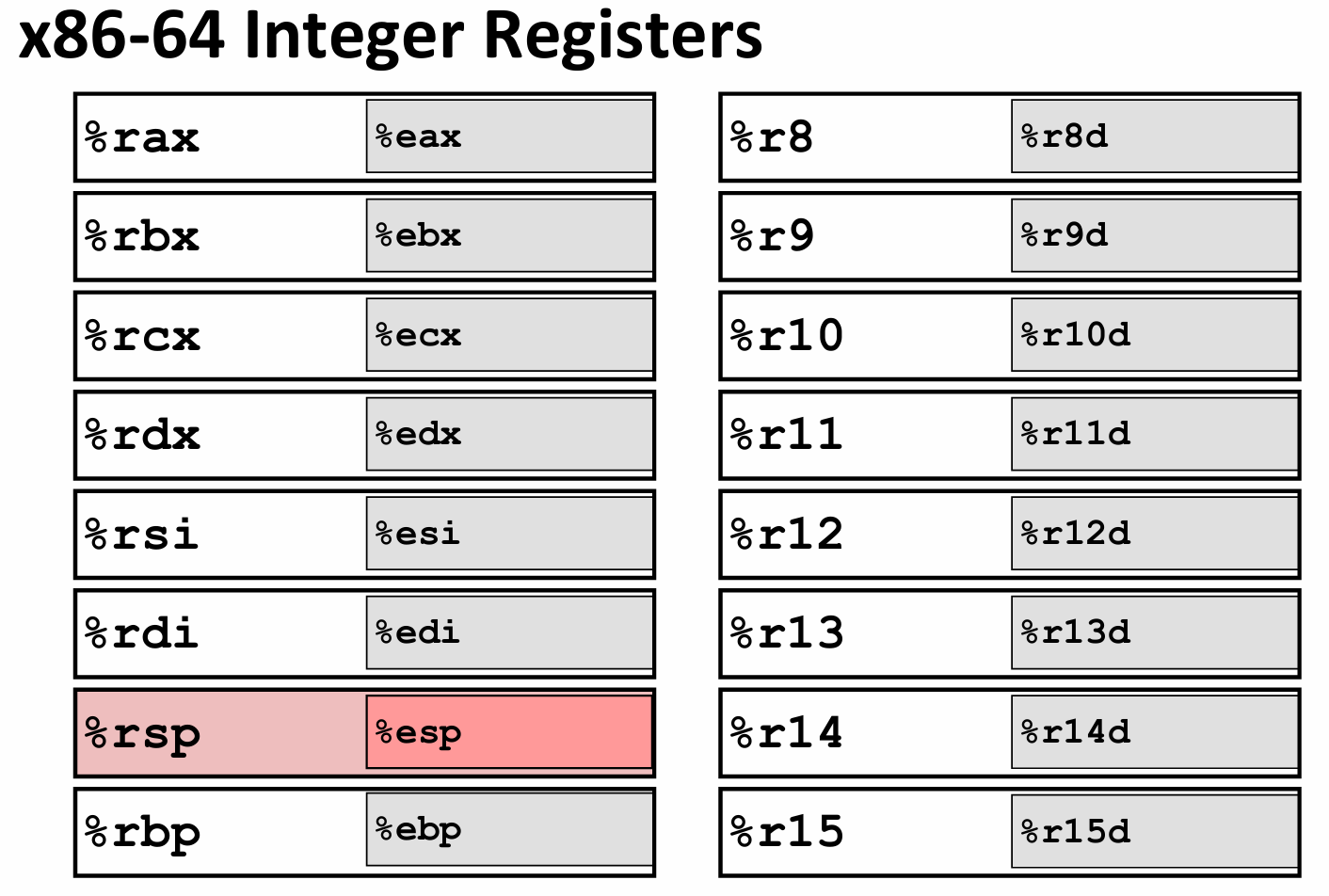

1.4 X86-64整数寄存器

x86-64 架构下的整数寄存器（CPU 内部用于临时存储整数、地址等数据的高速空间）
可以从寄存器的位宽、分类、特殊作用三个角度理解：

寄存器的"位宽"与"命名规则" ：x86-64 是 64 位 CPU 架构，这些寄存器既可以存 64 位数据，也能兼容 32 位程序（访问"低 32 位"）。
- 左列：64 位寄存器的名称，格式为 %rxx（如 %rax、%r8）。
- 右列：对应寄存器的 32 位版本（仅访问"低 32 位"）

格式分两种：
- 传统寄存器（如 %rax）的 32 位版本是 %eax（"e"表示 32 位时代的命名延续）；
- 新增寄存器（如 %r8）的 32 位版本是 %r8d（"d"表示 32 位双字，x86-64 新增寄存器的 32 位命名规则）。

寄存器的"分类"：寄存器分为传统继承型和x86-64 新增型。
- 传统继承型（前 8 个：rax、rbx、rcx、rdx、rsi、rdi、rsp、rbp）。这些寄存器在 32 位 x86 时代（如老式 Windows XP、32 位 Linux）就存在，当时是 32 位寄存器（如 %eax、%ebx）。x86-64 时代，它们被扩展为 64 位，名字前加 r（如 %rax 是 %eax 的 64 位扩展）。
- x86-64 新增型（r8 ~ r15）：64 位架构新增的 8 个通用寄存器，32 位时代没有它们，因此 64 位命名为 %r8~%r15，32 位命名为 %r8d~%r15d。

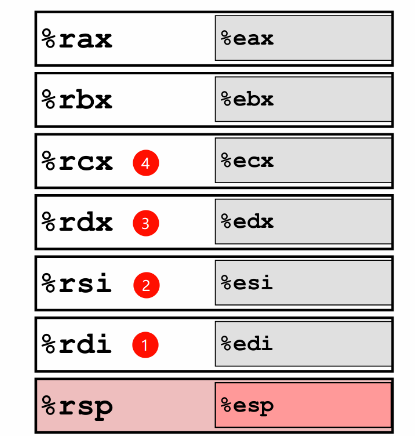

%rsp 与 %esp ：这两个寄存器背景标红，因为它们是栈指针寄存器，负责管理程序的栈空间（函数调用时存储返回地址、局部变量等临时数据的区域）：
- %rsp 是 64 位栈指针，64 位程序中用它指向"栈顶"；
- %esp 是 32 位栈指针，32 位程序中用它指向"栈顶"。

"压栈（push）"或"弹栈（pop）"指令会自动修改栈指针，让数据有序地存入/取出栈。

🧩 X86-64通用寄存器速查表

寄存器	全称	核心作用	位宽兼容（低32/16/8位）	调用约定规则
RAX	Accumulator Register	函数返回值存储，算术运算（乘除指令默认使用）	EAX / AX / AL/AH	无需保存（调用者保存）
RBX	Base Register	基址寻址，数据存储（被调用者需备份）	EBX / BX / BL/BH	需保存（被调用者保存）
RCX	Counter Register	循环计数（如LOOP指令），函数第4参数	ECX / CX / CL/CH	无需保存（调用者保存）
RDX	Data Register	I/O操作，乘除结果扩展，函数第3参数	EDX / DX / DL/DH	无需保存（调用者保存）
RSI	Source Index	字符串操作源地址，函数第2参数	ESI / SI / SIL	无需保存（调用者保存）
RDI	Destination Index	字符串操作目的地址，函数第1参数	EDI / DI / DIL	无需保存（调用者保存）
RBP	Base Pointer	栈帧基址指针，访问局部变量	EBP / BP / BPL	需保存（被调用者保存）
RSP	Stack Pointer	栈顶指针，管理函数调用栈	ESP / SP / SPL	需保存（被调用者保存）
R8-R15	-	新增通用寄存器，函数第5-6参数（R8/R9）	R8D-R15D / R8W-R15W / R8B-R15B	R12-R15需保存，R8-R11无需保存

x86-64架构前6个参数寄存器顺序为rdi、rsi、rdx、rcx、r8、r9，超过6个的参数从右向左入栈

补充说明：表格中"调用约定规则"指函数调用时寄存器值是否需要被调用者备份，违反可能导致数据错误。

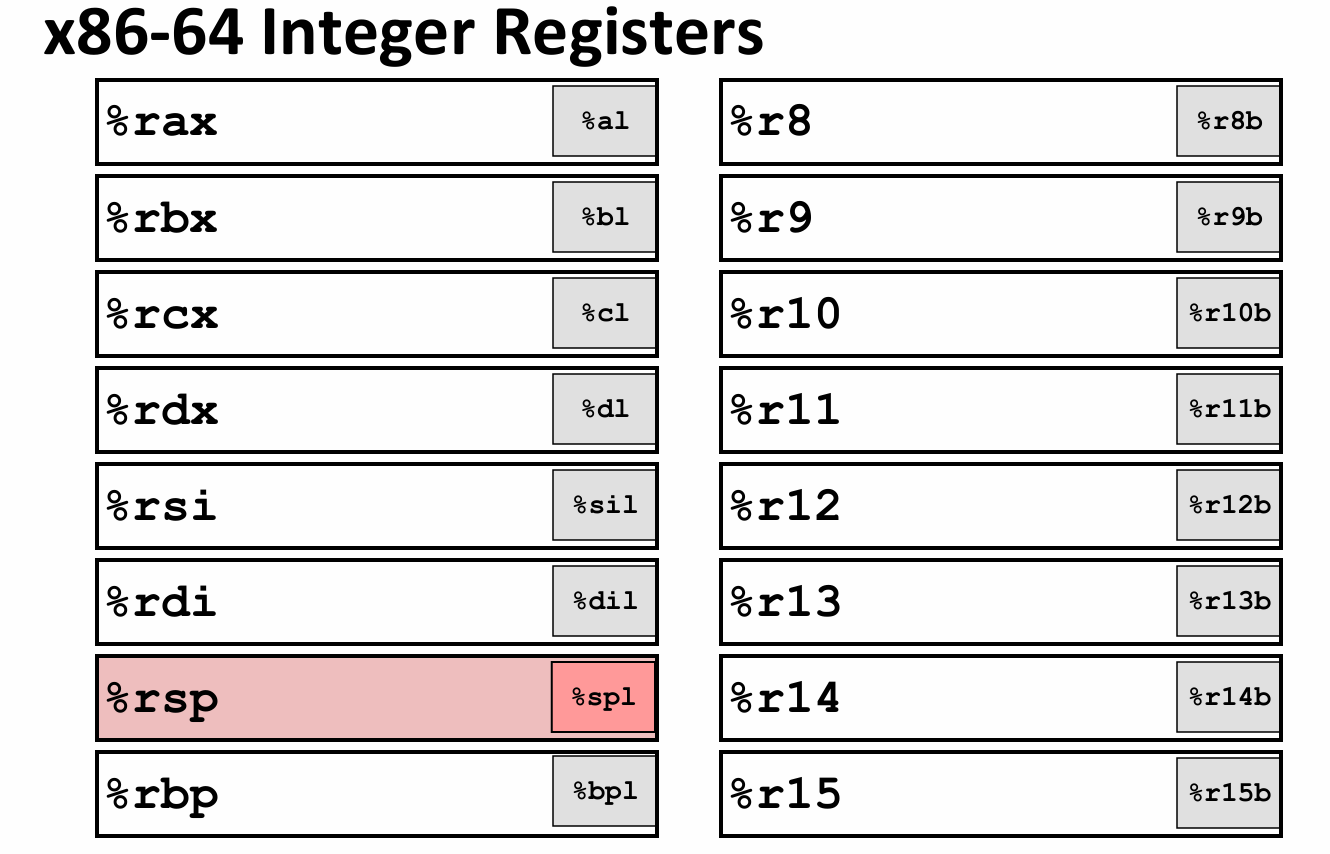

x86-64寄存器通过命名后缀区分访问位宽（64/32/16/8位），仅支持低位分层访问 ，高位不可独立操作。如 不可直接访问高位 （如%rax的高32位）。
传统IA32寄存器（如%ah、%bh）支持高8位访问（如%ah是%ax的高8位），但x86-64中此类设计已被淘汰，仅保留低位的分层访问。

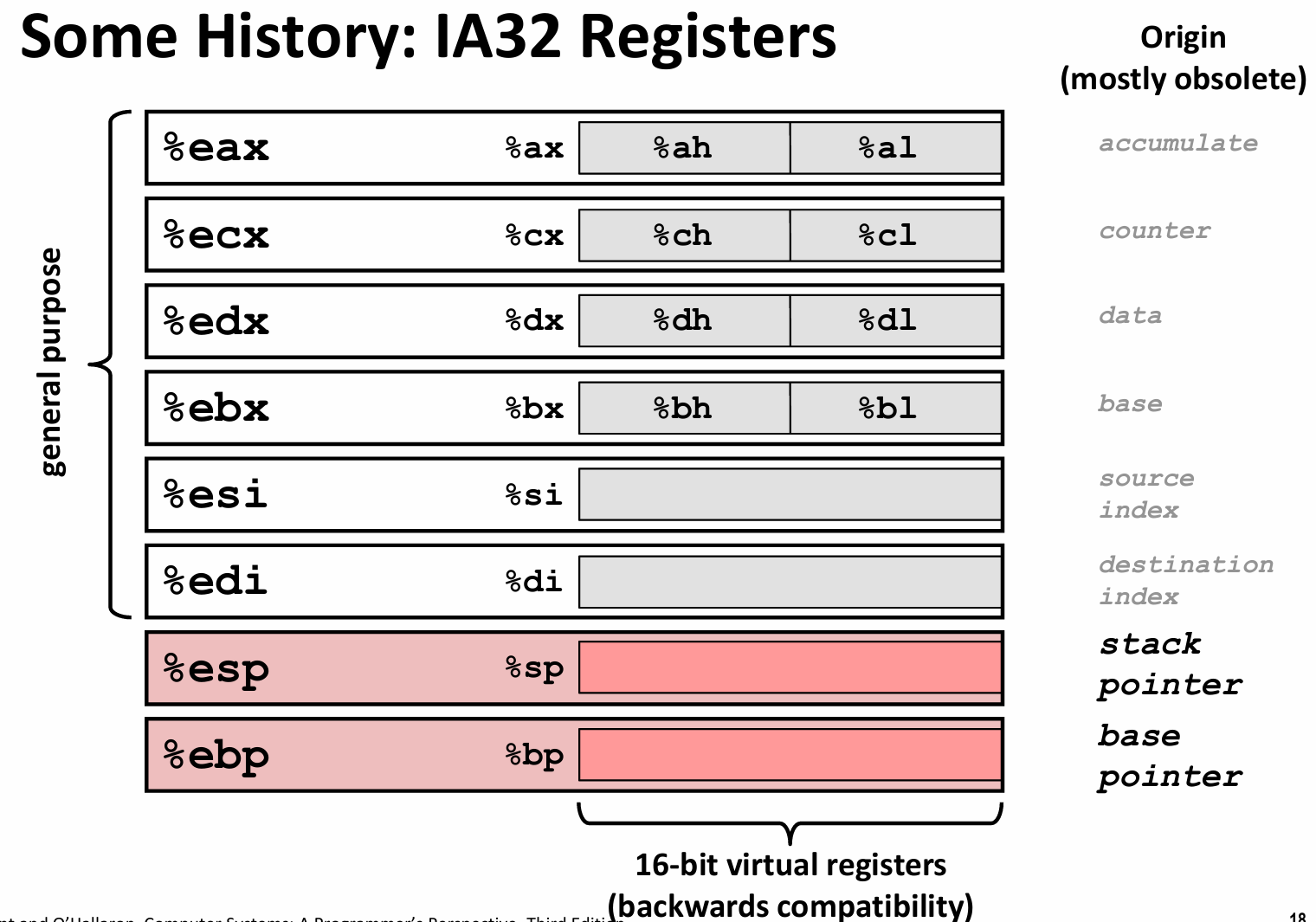

IA32寄存器结构与分类：IA32（32位x86架构）寄存器分为通用寄存器和专用寄存器，并保留了对16位和8位模式的向后兼容性。
后缀含义 ：
- 无后缀 （如%rax）：64位完整寄存器。
- d （如%r15d，%eax）：低32位（double word）。
- w （如%ax）：低16位（word）。
- b （如%al）：低8位（byte）。
命名层级示例 ： %rax（64位）→ %eax（低32位）→ %ax（低16位）→ %ah（高8位）[IA32支持 x86-64不支持]→ %al（低8位）。

注：%r15等新寄存器无%ah类高8位设计。

通用寄存器（General Purpose）：共8个，每个32位寄存器可拆分为16位和8位子寄存器（部分），右侧标注了其历史起源（多已过时）：

32位寄存器	16位子寄存器	8位高字节	8位低字节	历史起源（Origin）
`%eax`	`%ax`	`%ah`	`%al`	累加器（accumulate）
`%ecx`	`%cx`	`%ch`	`%cl`	计数器（counter）
`%edx`	`%dx`	`%dh`	`%dl`	数据寄存器（data）
`%ebx`	`%bx`	`%bh`	`%bl`	基址寄存器（base）
`%esi`	`%si`	-	-	源变址寄存器（source index）
`%edi`	`%di`	-	-	目的变址寄存器（destination index）

专用寄存器（Special Purpose）：2个，用于栈操作，整体标红突出。

32位寄存器	16位子寄存器	8位子寄存器	功能
`%esp`	`%sp`	-	栈指针（stack pointer）
`%ebp`	`%bp`	-	基址指针（base pointer）

兼容性说明

16位虚拟寄存器：32位寄存器的低16位（如%eax的%ax），用于兼容16位模式。
8位子寄存器：仅%eax/%ax、%ecx/%cx、%edx/%dx、%ebx/%bx支持拆分（如%ax拆分为%ah和%al），其他寄存器无8位子寄存器。

IA32寄存器设计兼顾了向后兼容性（支持16位/8位操作），但现代编程中更常用32位寄存器（如%eax、%ebx等）。
%esp和%ebp为栈操作核心，%esp指向栈顶，%ebp常用于函数调用时保存栈帧基址。

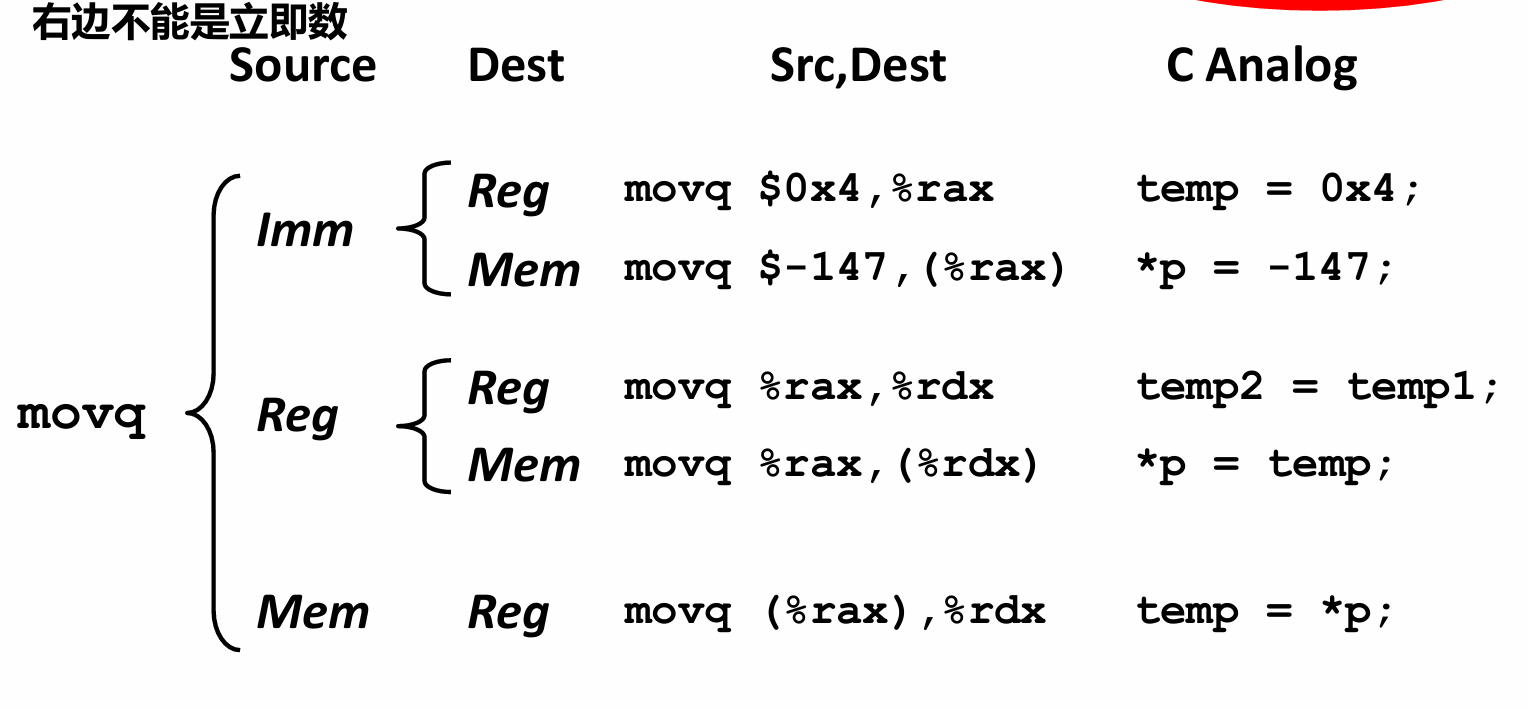

1.5 数据移动指令（movq）[重点]

movq基础语法：movq Source, Dest
操作类型可以分为立即数、寄存器、内存。
- 立即数：通常为整数数据，以$开头，如$Ox400、$-520，通常为1、2、4字节编码。
- 寄存器：通常为16个整数寄存器之一，如%rax，%r13，但%rsp为栈指针寄存器，不可操作。
- 内存：由寄存器给出地址的8个连续字节，如 (%rax)。

Intel文档中 mov 指令为 dest, src, 而AT&T语法为 src, dest

movq请使用的的两大禁忌：不允许内存到内存的直接传输，目标不可以是立即数。

1.6 简单的内存寻址模式[重点]

直接寄存器寻址®：内存地址计算为Mem[Reg[R]]，先从寄存器 R 中读取值（Reg[R]），再把这个值作为内存地址，最终访问该地址对应的内存单元（Mem[地址]）。如movq (%rcx)，%rax实现C语言中的指针解引用。
bash 复制代码
```
movq (%rcx), %rax
```
- 把寄存器 rcx 中的值作为内存地址，读取该地址处的8字节数据（movq 是"传送四字"，对应 64 位），并将数据写入寄存器 rax。
位移寻址 D®：内存地址计算Mem[Reg[R]+D]，R为基址寄存器，D为常量偏移量。含义：先从寄存器 R 中读取值（Reg[R]，可理解为"基地址"），再加上一个常数位移量 D，最终把 Reg[R]+D 作为内存地址，访问对应内存单元。
bash 复制代码
```
movq 8(%rbp), %rdx
```
- 把寄存器 rbp 中的值（基地址）加上 8（位移量 D），得到最终内存地址，读取该地址处的8字节数据，并写入寄存器 rdx。

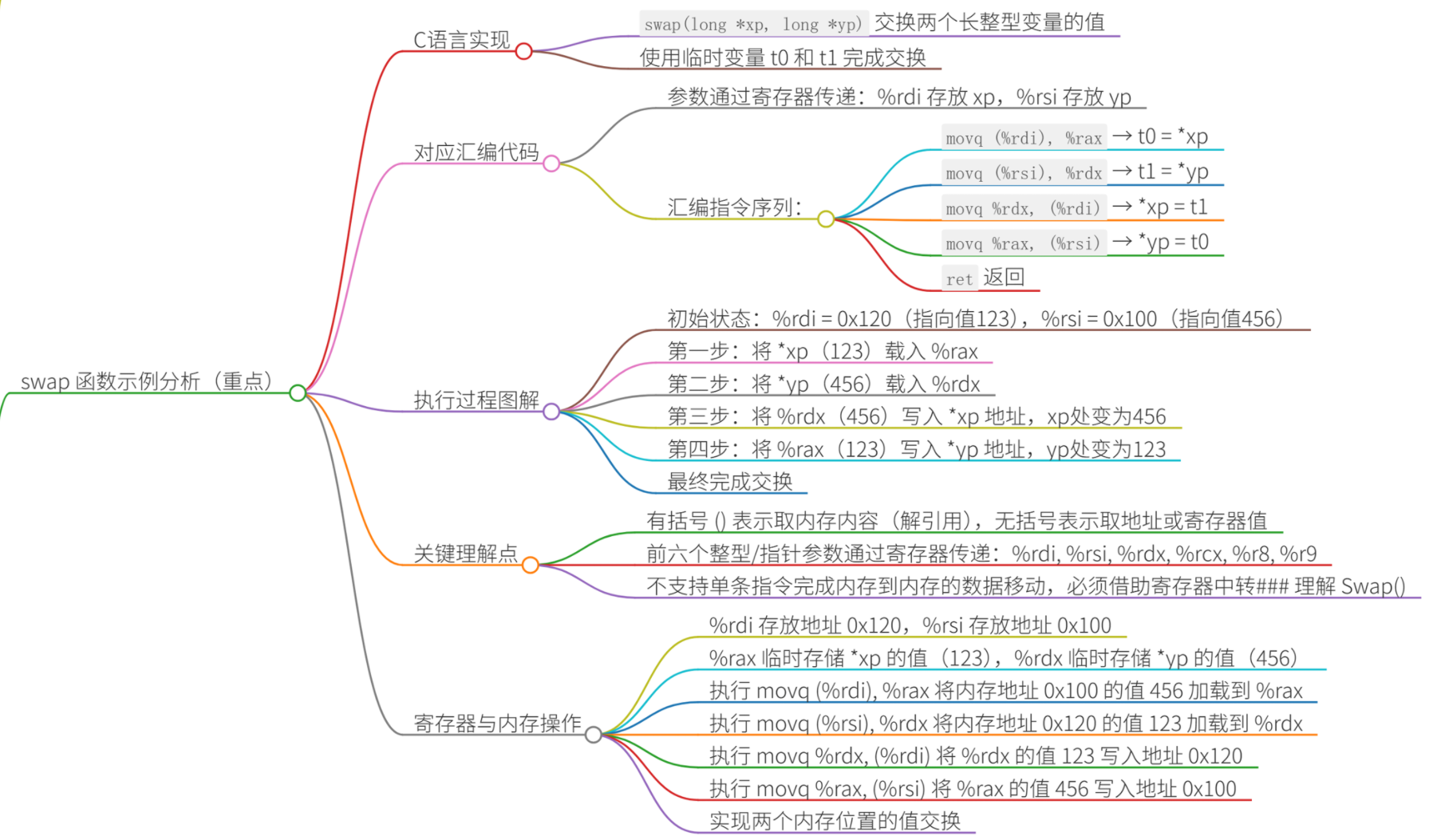

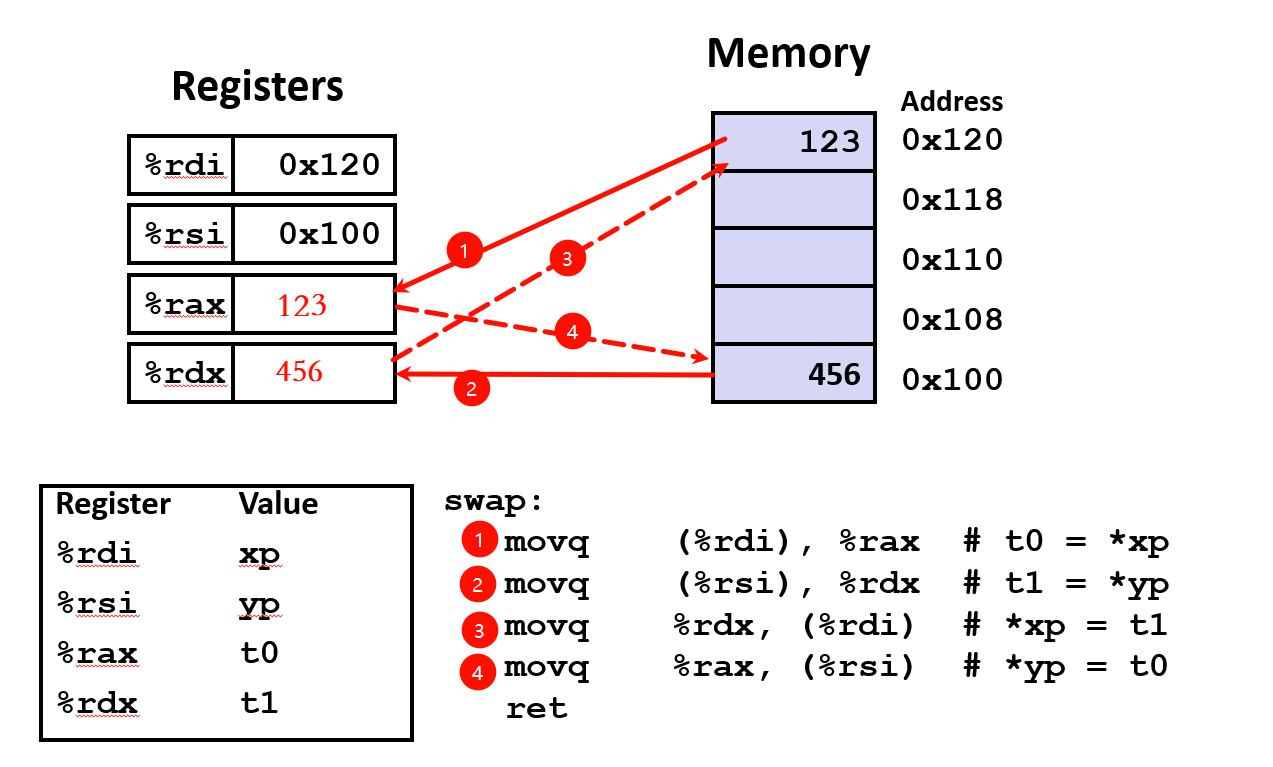

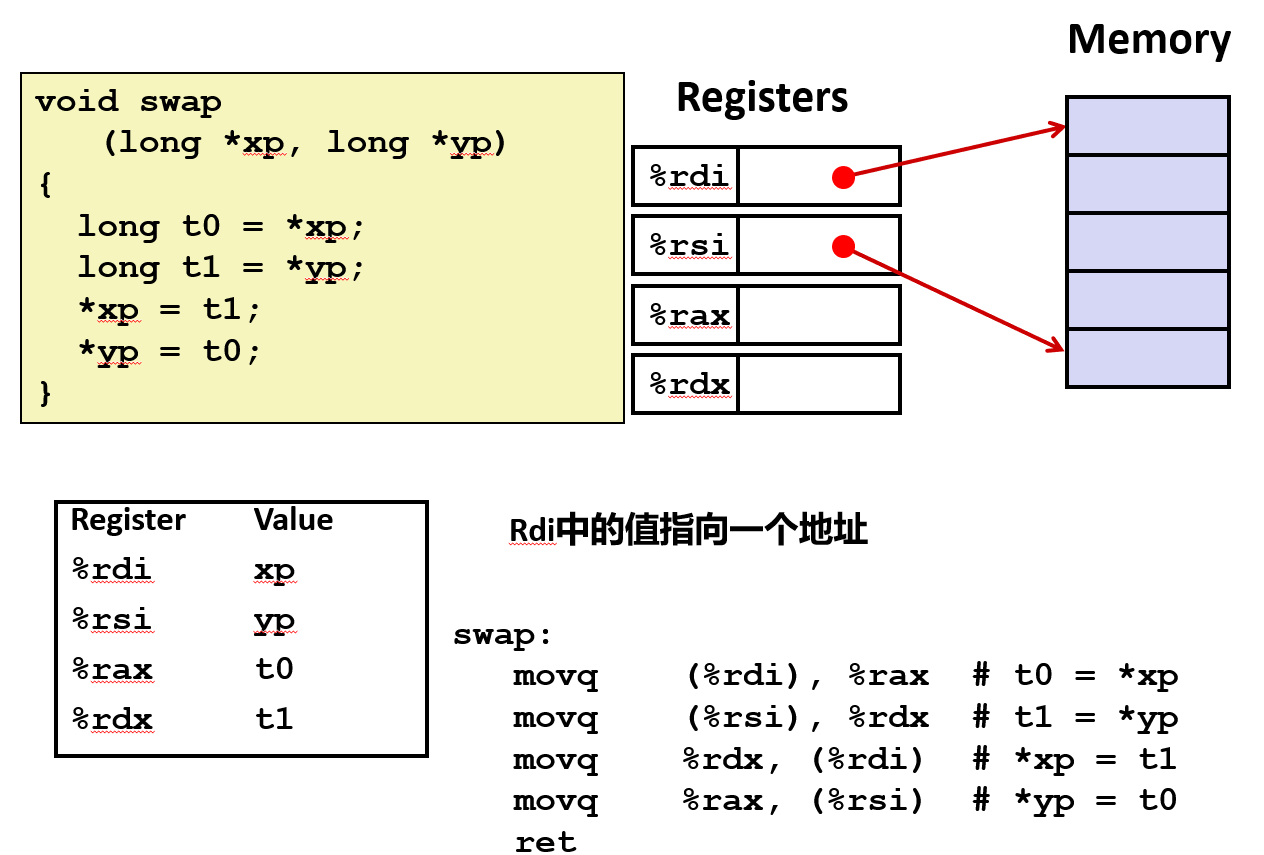

1.7 swap函数示例分析[重点]

x86-64架构前6个参数寄存器顺序为rdi、rsi、rdx、rcx、r8、r9，超过6个的参数从右向左入栈。

1.8 完整内存寻址模型[重点]

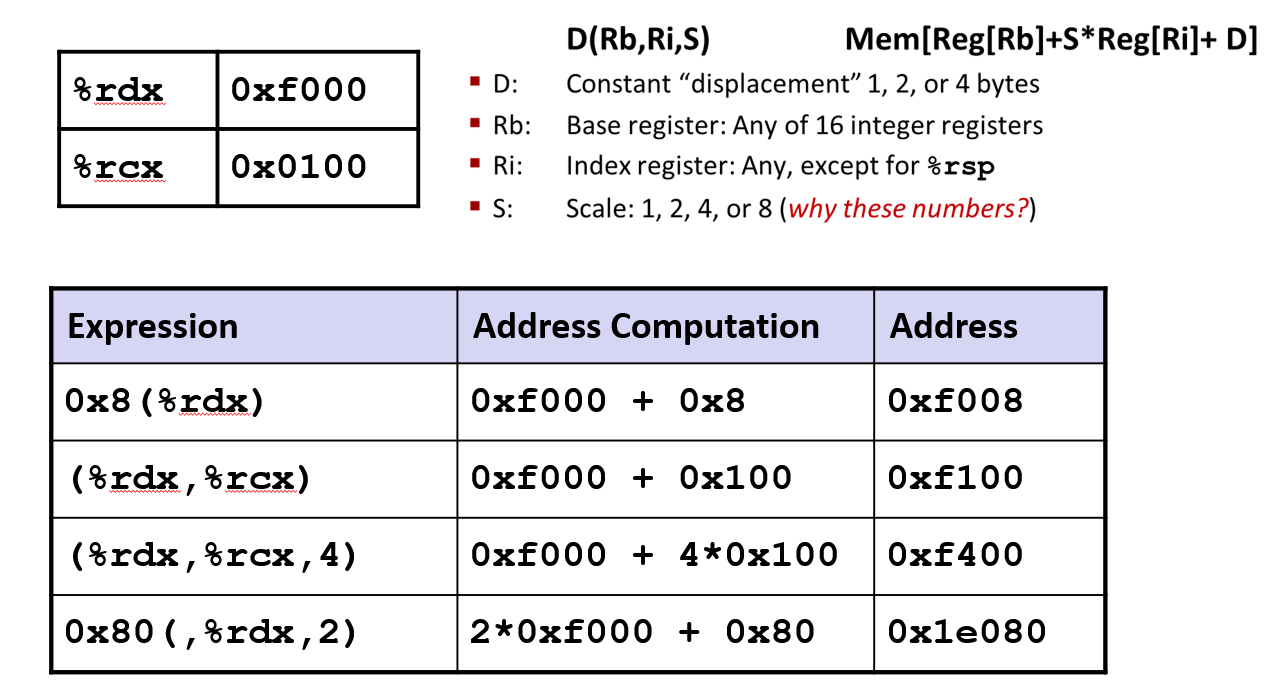

通用形式D(Rb,Ri,S)： M e m [ R e g [ R b ] + S ∗ R e g [ R i ] + D ] Mem[Reg[Rb] + S*Reg[Ri] + D] Mem[Reg[Rb]+S∗Reg[Ri]+D]
- D：常量位移 (1、2 或 4 字节)
- Rb：基址寄存器 (任意 16个整数寄存器之一)
- Ri：索引|寄存器（不能是%rsp)
- S：比例因子（1、2、4、8)，用于数组访问优化
特殊情况：
- (Rb,Ri)= M e m [ R e g [ R b ] + R e g [ R i ] ] Mem[Reg[Rb] + Reg[Ri]] Mem[Reg[Rb]+Reg[Ri]]
- D(Rb,Ri)= M e m [ R e g [ R b ] + R e g [ R i ] + D ] Mem[Reg[Rb] + Reg[Ri] + D] Mem[Reg[Rb]+Reg[Ri]+D]
- (Rb,Ri,S)= M e m [ R e g [ R b ] + S ∗ R e g [ R i ] ] Mem[Reg[Rb] + S*Reg[Ri]] Mem[Reg[Rb]+S∗Reg[Ri]]

二算术与逻辑运算

2.1 地址计算指令leaq

leaq Src，Dst：将Src表达式的地址加载到Dst寄存器。
leaq指令不进行内存访问，仅计算地址，常用于实现p=&x[i]类型的指针操作。可以高效计算 x + k × y ( k = 1 , 2 , 4 , 8 ) x+k \times y(k=1,2,4,8) x+k×y(k=1,2,4,8)的算术表达式。
例如：将一个数乘以12，编译后使用leaq (%rdi,%rdi,2),%rax 实现 × + 2*× = 3x，再通过salg $2,%rax左移两位 (乘以 4)得到12x。

c 复制代码

long multiple12(long x)
{
  return x*12;
}

c 复制代码

leaq (%rdi,%rdi,2), %rax  # t = x+2*x
salq $2, %rax             # return t<<2

2.2 单、双操作数指令

操作数指令

指令格式	操作描述	备注
`addq Src,Dest`	`Dest = Dest + Src`	加法运算
`subq Src,Dest`	`Dest = Dest - Src`	减法运算
`imulq Src,Dest`	`Dest = Dest * Src`	有符号乘法
`shlq/salq Src,Dest`	`Dest = Dest << Src`	逻辑左移/算术左移（等价）
`sarq Src,Dest`	`Dest = Dest >> Src`	算术右移（符号位填充）
`shrq Src,Dest`	`Dest = Dest >> Src`	逻辑右移（零填充）
`xorq Src,Dest`	`Dest = Dest ^ Src`	按位异或
`andq Src,Dest`	`Dest = Dest & Src`	按位与
`orq Src,Dest`	`Dest = Dest	Src`
`incg Dest`	`Dest= Dest+ 1`	自增
`decg Dest`:	`Dest= Dest - 1`	自减
`negq Dest`	`Dest =-Dest`	取负值
`notg Dest`	`Dest =~Dest`	按位取反

shlq 和 salq 在 x86-64 中功能完全相同，均表示左移。
sarq 与 shrq 的区别在于右移时的填充方式（算术右移保留符号位，逻辑右移补零）。
所有指令均以 q 后缀表示 64 位操作数。
无符号与有符号区别：整数运算不区分有符号与无符号类型，标志位和后续条件跳转决定语义差异。

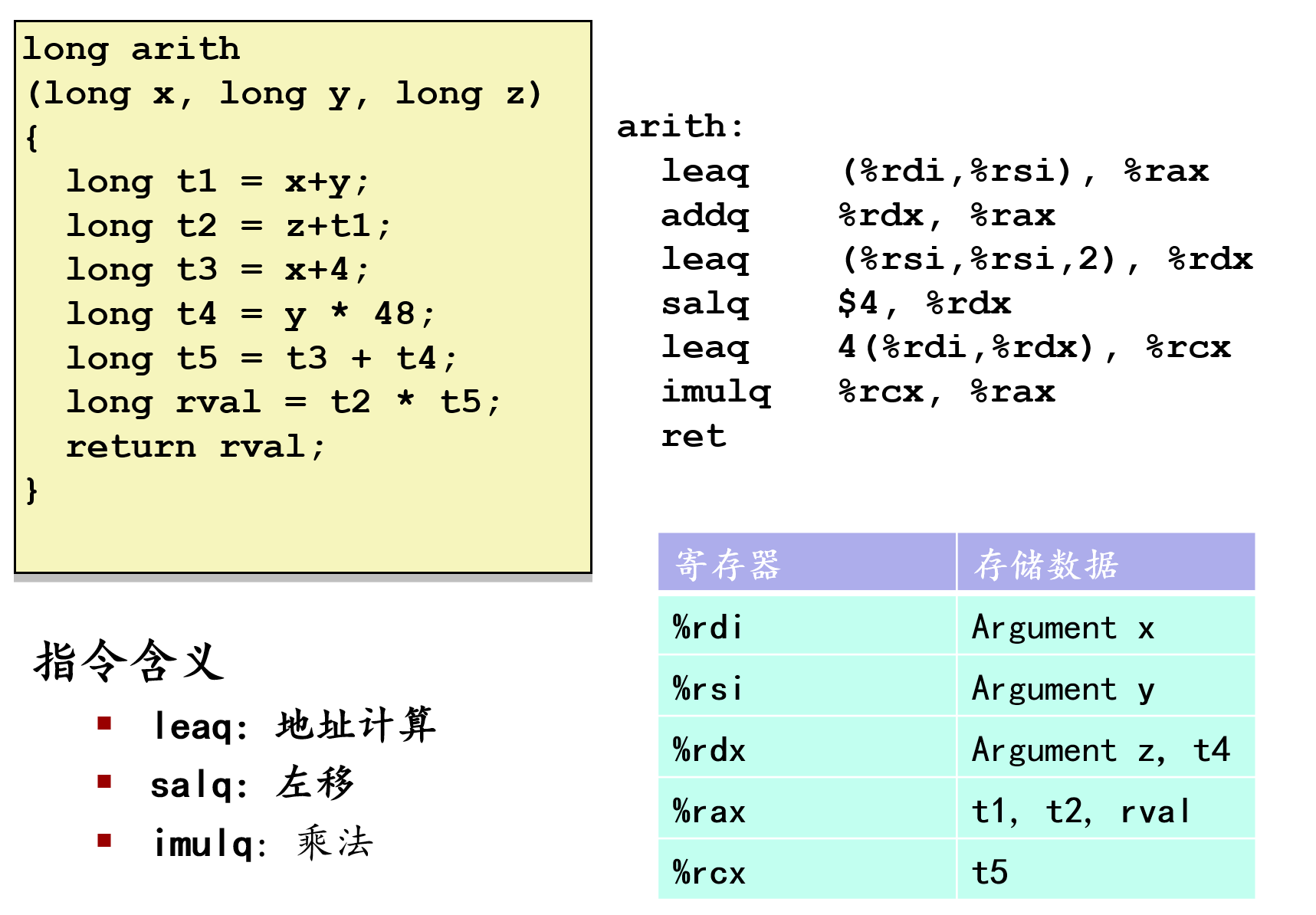

2.3 算术运算案例arith

c 复制代码

// C 源码
long arith(long x, long y, long z) {
    long t1 = x + y;           // t1 = x + y
    long t2 = z + t1;          // t2 = z + (x + y)
    long t3 = x + 4;           // t3 = x + 4
    long t4 = y * 48;          // t4 = y * 48
    long t5 = t3 + t4;         // t5 = (x + 4) + (y * 48)
    long rval = t2 * t5;       // 返回值 = t2 * t5
    return rval;
}

c 复制代码

x in %rdi, y in %rsi, z in %rdx
arith:
    leaq    (%rdi,%rsi), %rax   # t1 <- x + y
    addq    %rdx, %rax          # t2 <- z + t1 = z + x + y
    leaq    (%rsi,%rsi,2), %rdx # tmp <- y + y*2 = 3y
    salq    $4, %rdx            # t4 <- 3y << 4 = 3y * 16 = y * 48
    leaq    4(%rdi,%rdx), %rcx  # t5 <- 4 + x + t4 = x + 4 + y*48
    imulq   %rcx, %rax          # rval <- t2 * t5
    ret

参数	寄存器
`x`	`%rdi`
`y`	`%rsi`
`z`	`%rdx`

返回值通过 %rax 返回。

以"数据流"为主线，逐步追踪变量是如何被计算和复用的。

✅ 第一步：计算 t1 = x + y 和 t2 = z + t1

c 复制代码

long t1 = x+y;
long t2 = z+t1;

对应汇编：

asm 复制代码

leaq    (%rdi,%rsi), %rax   # t1 -> %rax
addq    %rdx, %rax          # t2 = z + t1 -> %rax

leaq (A,B) 是取地址形式，但常用于高效计算 A + B。
leaq (%rdi,%rsi), %rax 等价于 %rax = %rdi + %rsi → 即 x + y
接着 addq %rdx, %rax 将 z 加到 %rax 上 → 得到 t2 = x + y + z

📌 注意：t1 并没有单独保存，而是直接合并进 t2 的计算中，这是编译器的常见优化（消除中间临时变量）。

✅ 第二步：计算 t4 = y * 48

c 复制代码

long t4 = y * 48;

对应汇编：

asm 复制代码

leaq    (%rsi,%rsi,2), %rdx   # %rdx = y + 2*y = 3y
salq    $4, %rdx              # %rdx <<= 4 → 3y * 16 = 48y

乘法 *48 被分解为：48 = 3 × 16 = (1 + 2) × 2^4
所以，先用 leaq (%rsi, %rsi, 2) 计算 y + 2*y = 3y（利用寻址模式实现加法），再左移 4 位：salq $4, %rdx → 相当于 ×16，最终得到 3y × 16 = 48y

⚡ 为何不用 imulq $48, %rsi, %rdx？

因为 leaq + shift 通常比直接乘法更快，尤其是当乘数是"可分解为移位+加法"的常数时，编译器会自动选择更优路径。

✅ 第三步：计算 t5 = t3 + t4 = (x + 4) + (y * 48)

c 复制代码

long t3 = x + 4;
long t5 = t3 + t4;

对应汇编：

asm 复制代码

leaq    4(%rdi,%rdx), %rcx   # %rcx = 4 + x + t4

这是一条极其高效的复合寻址指令：

leaq 4(%rdi,%rdx), %rcx 表示：%rcx = 4 + %rdi + %rdx
此时：%rdi = x、%rdx = t4 = y * 48
所以结果就是：t5 = x + 4 + y*48

💡 编译器再次合并了两个操作（x+4 和 +t4）为一条 leaq 指令 ------ 这正是 x86 中 lea 指令的强大之处：可用于任意形如 a + b + c 的算术运算。

✅ 第四步：最终结果 rval = t2 * t5

c 复制代码

long rval = t2 * t5;
return rval;

对应汇编：

asm 复制代码

imulq   %rcx, %rax     # %rax = %rax * %rcx
ret

此时：

%rax 中仍保存着 t2 = x + y + z
%rcx 刚刚计算出 t5 = x + 4 + 48y
imulq %rcx, %rax 表示：%rax *= %rcx → 结果自动留在 %rax（即返回值寄存器）

最后 ret 返回。

🔹 手动模拟执行示例

假设输入：x=1, y=2, z=3

步骤	含义	值
`t1 = x + y`	`1 + 2`	3
`t2 = z + t1`	`3 + 3`	6
`t4 = y * 48`	`2 * 48`	96
`t5 = x + 4 + t4`	`1 + 4 + 96`	101
`rval = t2 * t5`	`6 * 101`	606

验证汇编结果是否一致？

asm 复制代码

%rdi=1, %rsi=2, %rdx=3
leaq (%rdi,%rsi), %rax  → %rax = 1+2 = 3
addq %rdx, %rax         → %rax = 3+3 = 6
leaq (%rsi,%rsi,2), %rdx → %rdx = 2 + 4 = 6
salq $4, %rdx           → %rdx = 6 << 4 = 96
leaq 4(%rdi,%rdx), %rcx → %rcx = 4 + 1 + 96 = 101
imulq %rcx, %rax        → %rax = 6 * 101 = 606
ret                     → 返回 606 ✅

✅ 完全吻合！

🔹 为什么 leaq 能做算术运算？

leaq（Load Effective Address Quad-word）本来是用来计算内存地址的，但它不访问内存，只做地址计算，因此可以安全用于一般整数加法运算。例如：

asm 复制代码

leaq (%rax, %rbx, 4), %rcx   # rcx = rax + rbx*4

这种结构广泛用于实现指针运算、数组索引、以及上述的快速乘法/加法合成。

因为它不修改标志位（不影响 CF/ZF 等），且通常比 add/imul 更快或可与其他指令并行执行。

三汇编语言和机器码

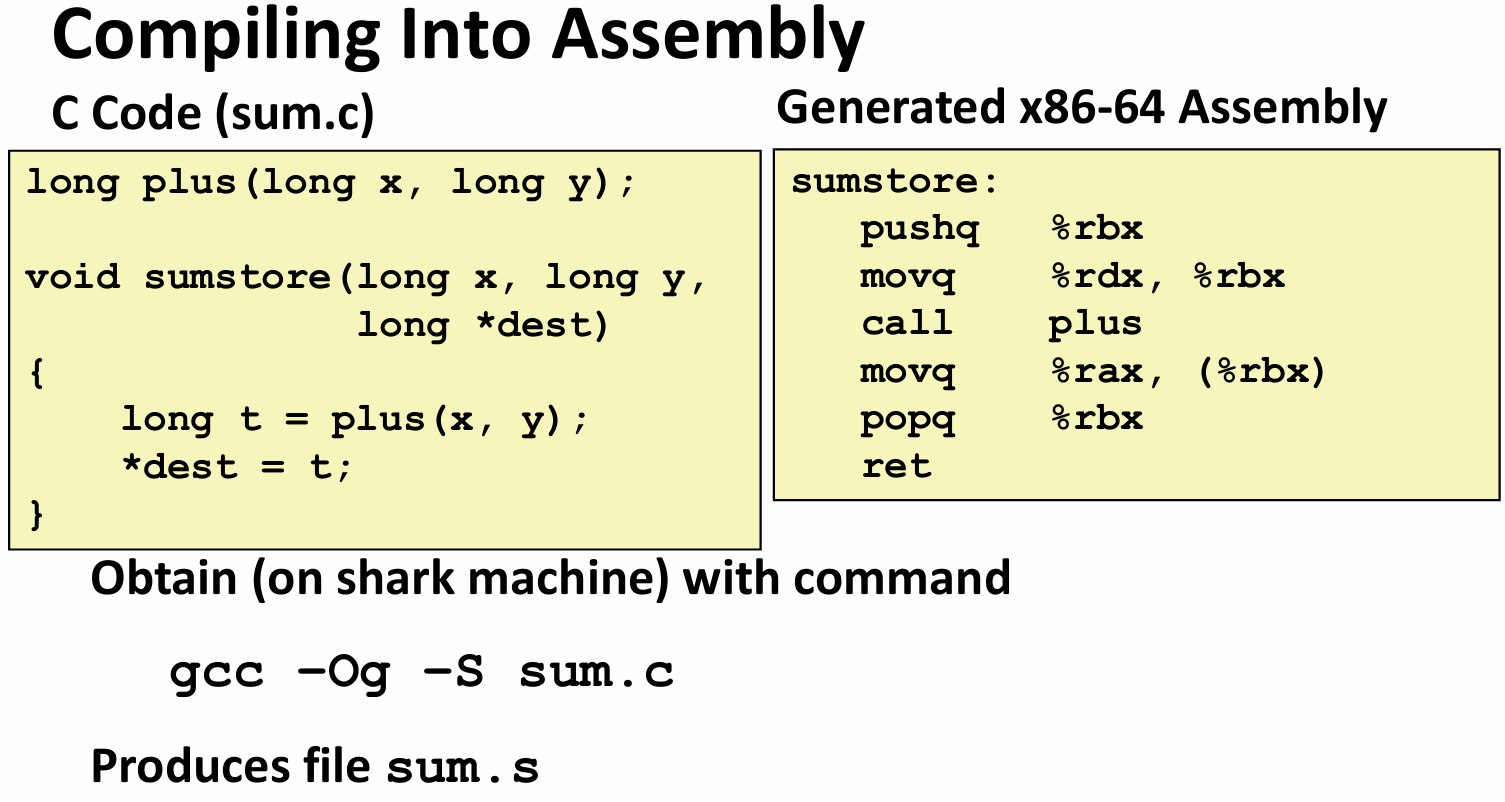

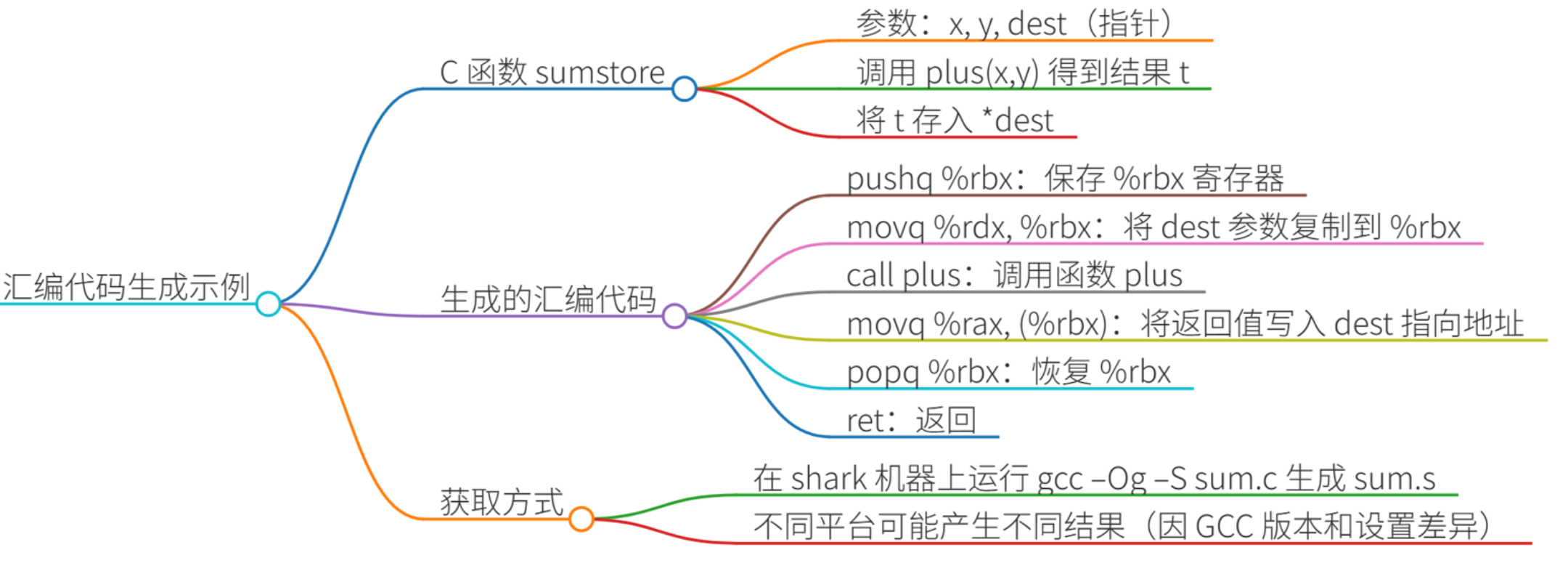

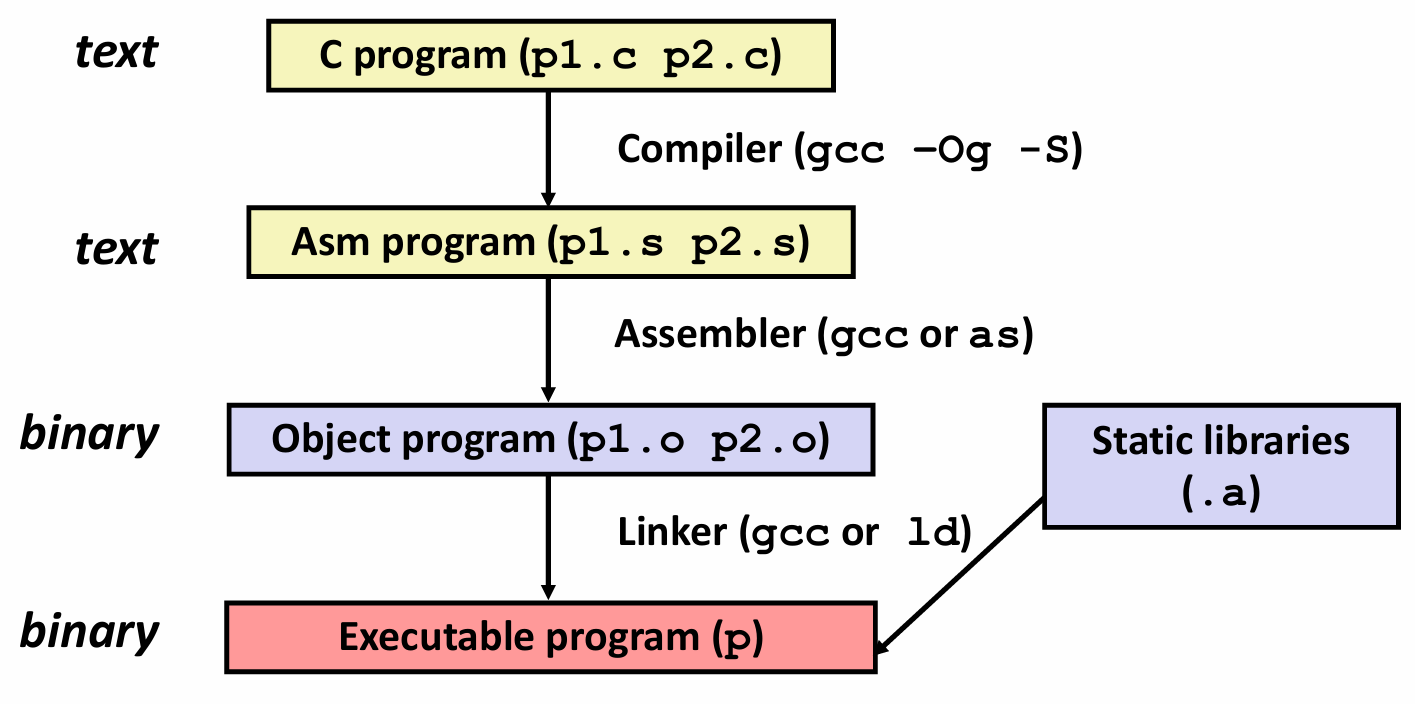

3.1 C代码到目标代码的转换过程

源文件 p1.c p2.c 经 gcc -Og 编译生成可执行文件 p。
编译流程：C 程序 → 汇编程序（.s）→ 目标程序（.o）→ 可执行程序（p）。
- 编译器：gcc -Og -S
- 汇编器：gcc 或 as
- 链接器：gcc 或 ld
- 静态库（.a 文件）参与链接

3.2 汇编语言特性：数据类型

整形数据包含1、2、4、8字节类型，可以表示值或地址（无类型指针）。
SIMD向量是指单指令多数据（Single Instruction, Multiple Data）的向量数据类型，其大小为8、16、32或64字节。它允许处理器通过一条指令同时对多个数据元素执行相同的操作，常用于加速多媒体处理、科学计算和机器学习等领域的并行计算任务。
代码：编码一系列指令的字节序列。
无聚合类型如数据、结构体，仅仅表现为连续的字节块。

"无聚合类型"指的是在汇编语言中不直接支持数组或结构体这样的聚合数据类型，所有的数据都被视为连续分配的字节序列。换句话说，像数组或结构体这类复杂的数据组织形式在汇编层面并不存在，而是通过内存中连续的字节来间接实现。

3.3 汇编语言特性：操作类型

数据传输：支持内存和寄存器之间移动数据，从内存加载到寄存器（load），从寄存器存储到内存（store）。
算术运算：在寄存器上火内存数据上执行算术函数。

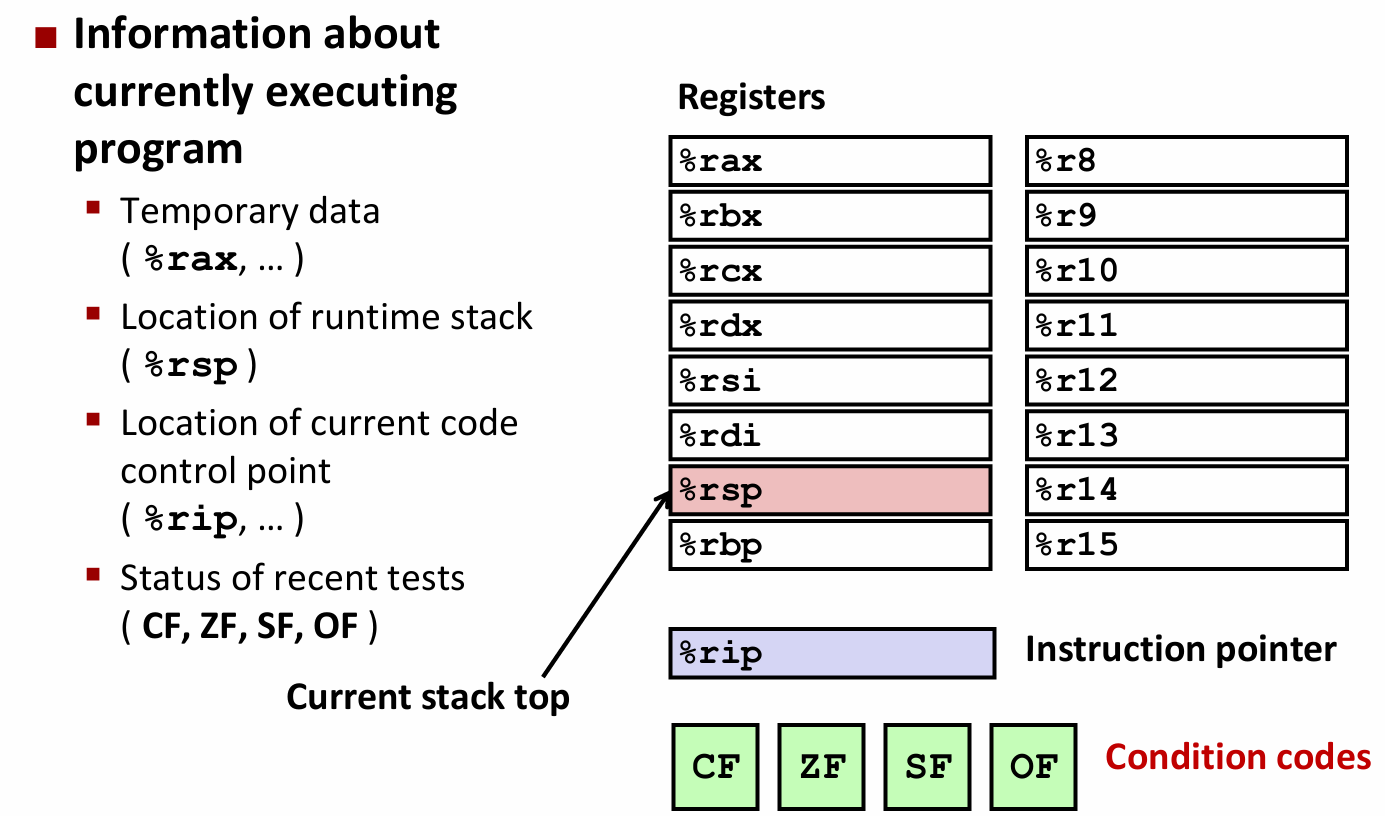

3.4 处理器状态与条件码

核心组件包括通用寄存器、栈指针、指令指针、条件码标志位。
栈指针：%rsp指向当前栈顶。
指令指针：%rip指向下一条指令地址。

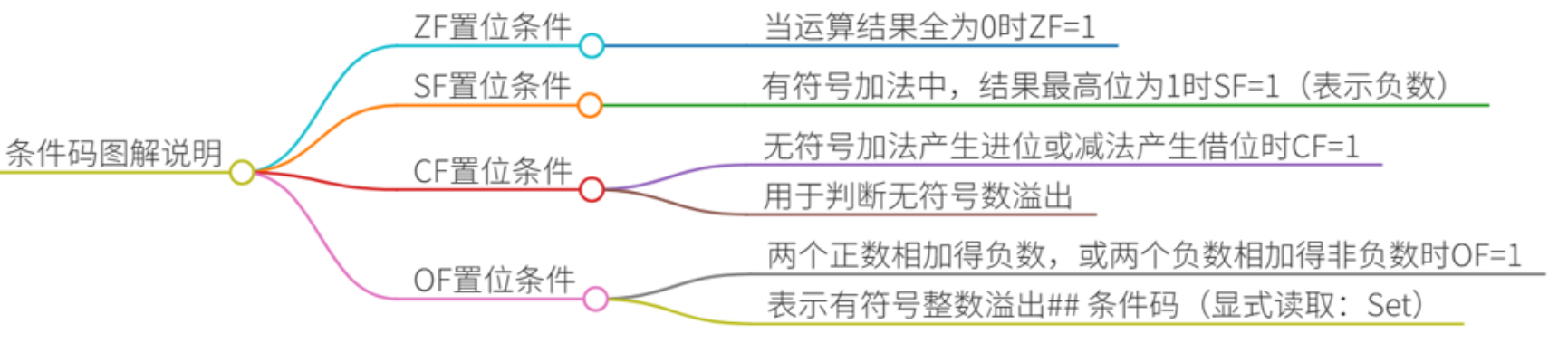

条件码标志位：CF、ZF、SF、OF。
- CF（进位标志）：无符号运算溢出时置位。
- ZF（零标志）：结果为0时置位。
- SF（符号标志）：结果为负（最高位为1）时置位。
- OF（溢出标志）：有符号运算溢出时置位。

注意：leaq不影响条件码

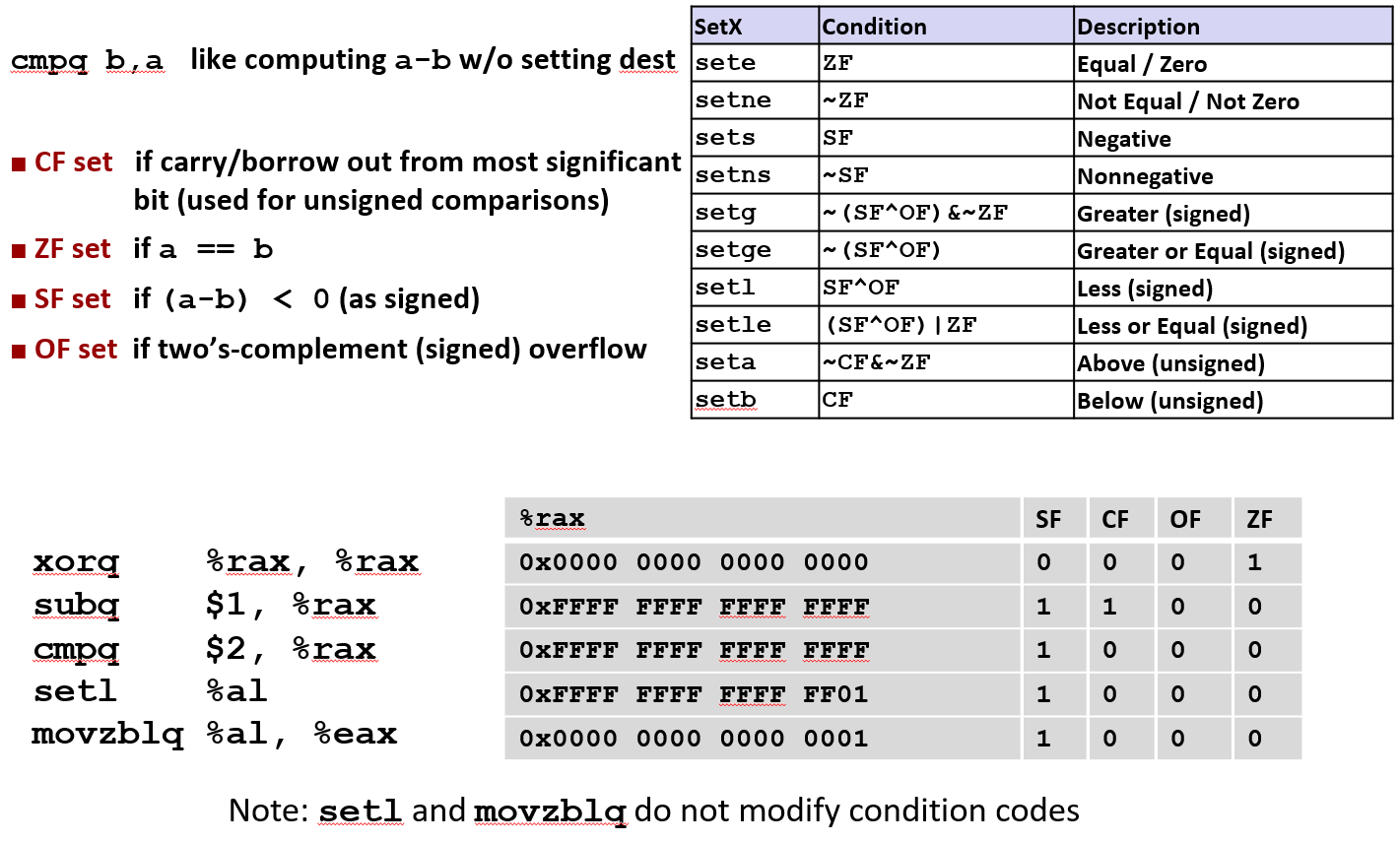

显式设置：比较指令（cmpq) cmpq Src2，Src1→类似计算 Src1－ Src2 但不保存结果
- CF：若减法需借位则置位（用于无符号比较）。
- ZF：当Src1 ==Src2 时置位
- SF：当（Src1－Src2）<0时置位。
- OF：检测有符号减法溢出。
显式设置：测试指令（testq)，testq Src2，Src1→执行 Src1& Src2但不保存结果
- ZF：当按位与结果为0时置位
- SF：当按位与结果为负时置位
- 常见用法：testq%rax，%rax→检查%rax是否为0或负数。

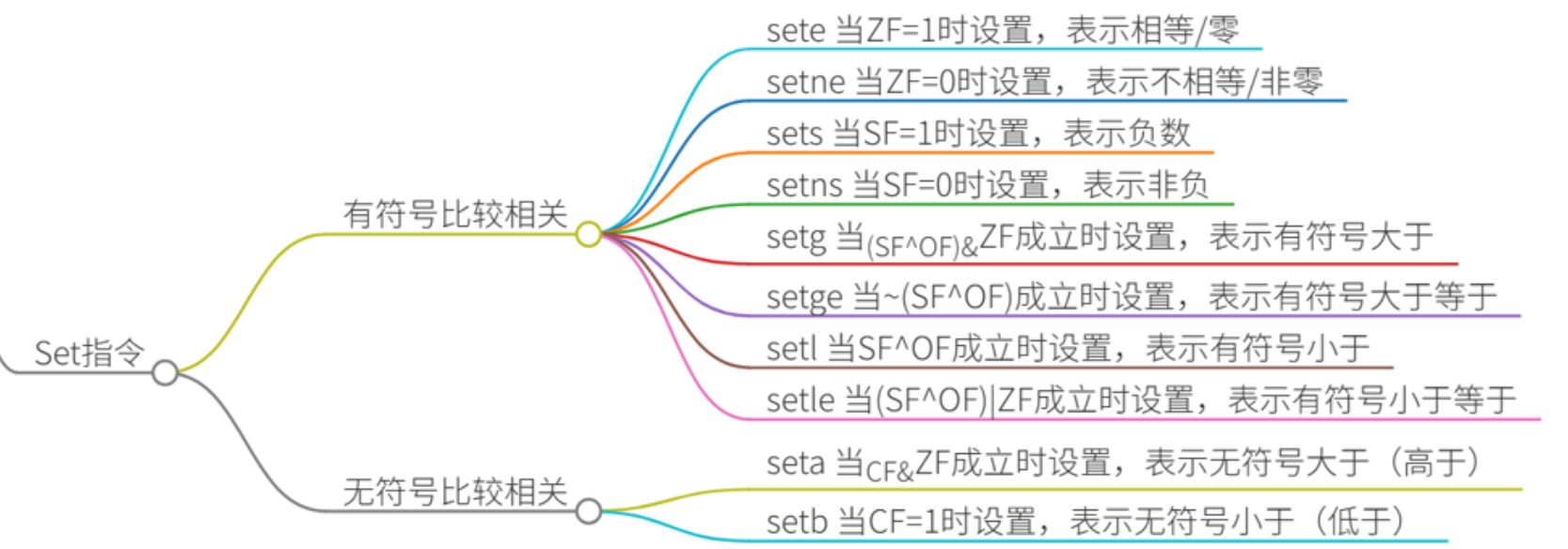

setX Dest：根据条件码的组合将目标Dest的低阶字节设置为0或1，不会更改 Dest 的其余 7 个字节。

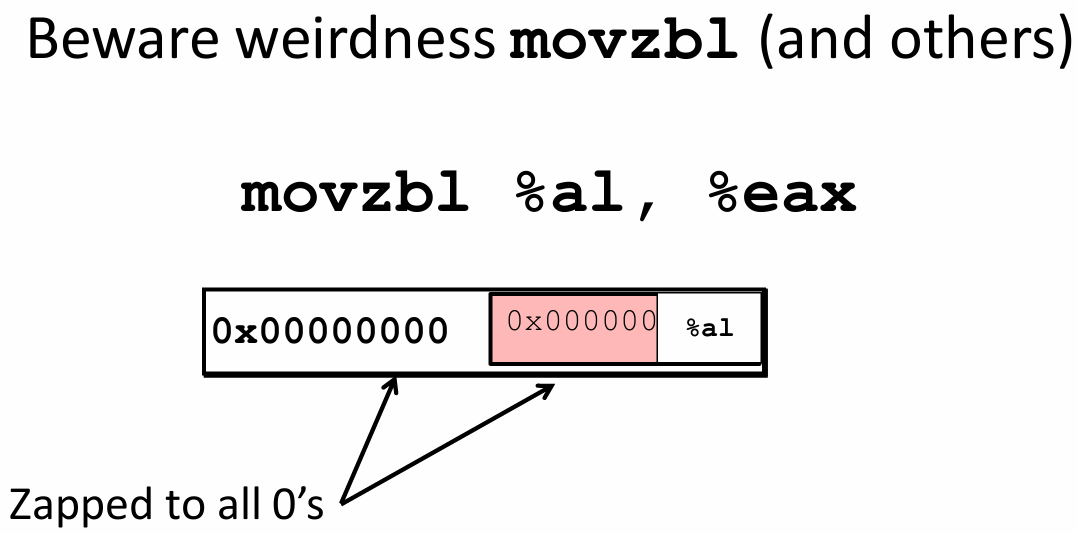

Setx指令特性：根据条件码组合设置单个字节，目标必须是可寻址的字节寄存器。不修改其余字节内容，通常配合movzbl指令使用以清零高位，32位操作自动将高位设为0。
基础知识（回顾）

寄存器（Register）：CPU 内部的高速存储单元，比内存快得多。图中涉及的是 x86-64 架构的寄存器（64位系统）：

%rdi、%rsi：函数参数寄存器（x86-64 调用约定规定，前几个参数通过寄存器传递，而非栈）。
%rax：返回值寄存器（函数的返回值必须放在这里）。
%al：%rax 的低 8 位（8位寄存器），%eax 是 %rax 的低 32 位（32位寄存器）。

函数调用约定:C 语言函数在 x86-64 系统中遵循 System V AMD64 ABI 约定------前 6 个参数依次用寄存器 %rdi、%rsi、%rdx、%rcx、%r8、%r9 传递；返回值放在 %rax 中。图中函数 gt(long x, long y) 的参数 x 用 %rdi 传递，y 用 %rsi 传递，符合这个规则。

解释代码

c 复制代码

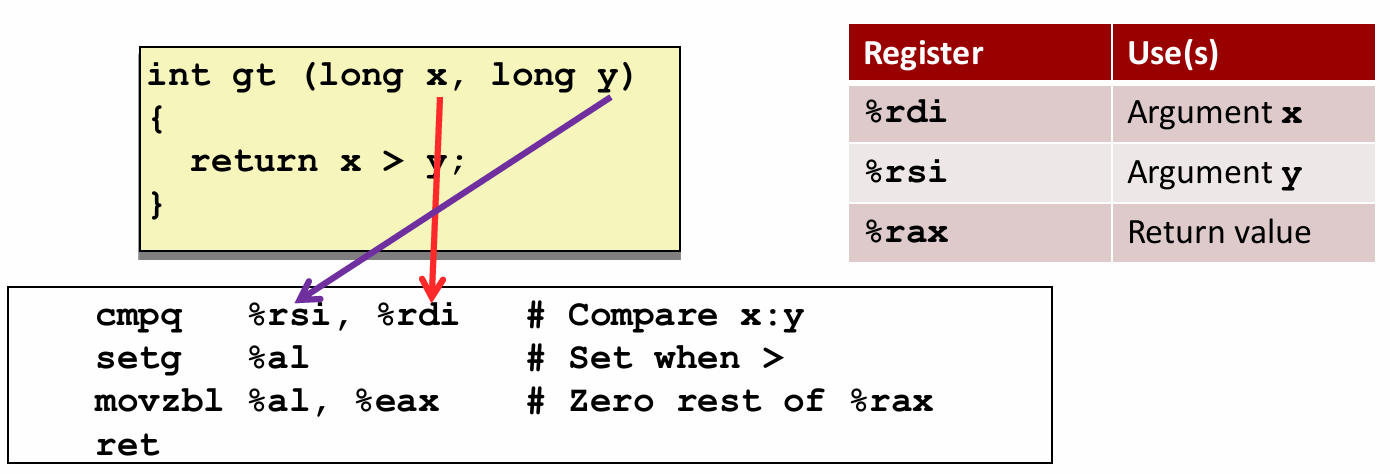

int gt(long x, long y) {
    return x > y;  // 返回 1（真）或 0（假）
}

目标：比较 x 和 y，如果 x > y 返回 1，否则返回 0。

汇编代码详解

第一行汇编代码

c 复制代码

cmpq %rsi, %rdi  # Compare x:y

指令含义：比较两个 64 位整数（q 表示 quadword，64位）。
操作数：%rsi 是 y，%rdi 是 x。cmp 指令格式是 cmp 源, 目的，实际计算 目的 - 源（即 x - y），但不保存结果，只影响标志寄存器（如 ZF 零标志、SF 符号标志、OF 溢出标志等）。
作用：通过 x - y 的结果设置标志位，后续指令根据标志位判断 x > y 是否成立。

第二行汇编代码

c 复制代码

setg %al  # Set when >

指令含义：setg 是"Set if Greater"的缩写，即当 x > y 时，将目标寄存器设为 1，否则设为 0。
目标寄存器：%al（%rax 的低 8 位）。因为 set 类指令只能操作 8 位寄存器（如 %al、%bl 等），不能直接操作 %rax。
判断依据：setg 通过标志寄存器判断 x > y（具体是根据 SF、OF、ZF 标志位的组合，无需深究细节，记住 setg 对应 > 即可）。
举例：若 x=5, y=3，则 %al 被设为 1；若 x=2, y=5，%al 被设为 0。

第三行汇编代码

c 复制代码

movzbl %al, %eax  # Zero rest of %rax

指令含义：movzbl 是"Move Zero-Extended Byte to Long"的缩写，即把 8 位的 %al 扩展为 32 位的 %eax，高位用 0 填充（Zero-Extended）。
为什么需要这一步？：
- %al 是 8 位，而函数返回值需要放在 64 位的 %rax 中。如果直接用 %al 的值作为返回值，%rax 的高 56 位可能残留垃圾数据（但实际 %eax 是 %rax 的低 32 位，x86-64 中写入 %eax 会自动将 %rax 的高 32 位清零）。
- 执行 movzbl %al, %eax 后，%eax 的低 8 位是 %al 的值（0 或 1），高 24 位被清零；而 %rax 的高 32 位也会因写入 %eax 而清零，最终 %rax 整体是 64 位的 0 或 1，符合 C 语言 int 类型的返回值要求（int 通常是 32 位或 64 位，这里通过扩展确保结果正确）。

ret指令含义：函数返回，将控制权交还给调用者。此时 %rax 中存放的就是返回值（0 或 1）。

整体流程总结

比较 x（%rdi）和 y（%rsi），通过 cmpq 设置标志位；
用 setg 根据标志位判断 x > y，结果存到 %al（0 或 1）；
用 movzbl 将 %al 扩展为 32 位的 %eax，间接确保 %rax 整体为 0 或 1；
ret 返回，%rax 中的值作为函数返回值。

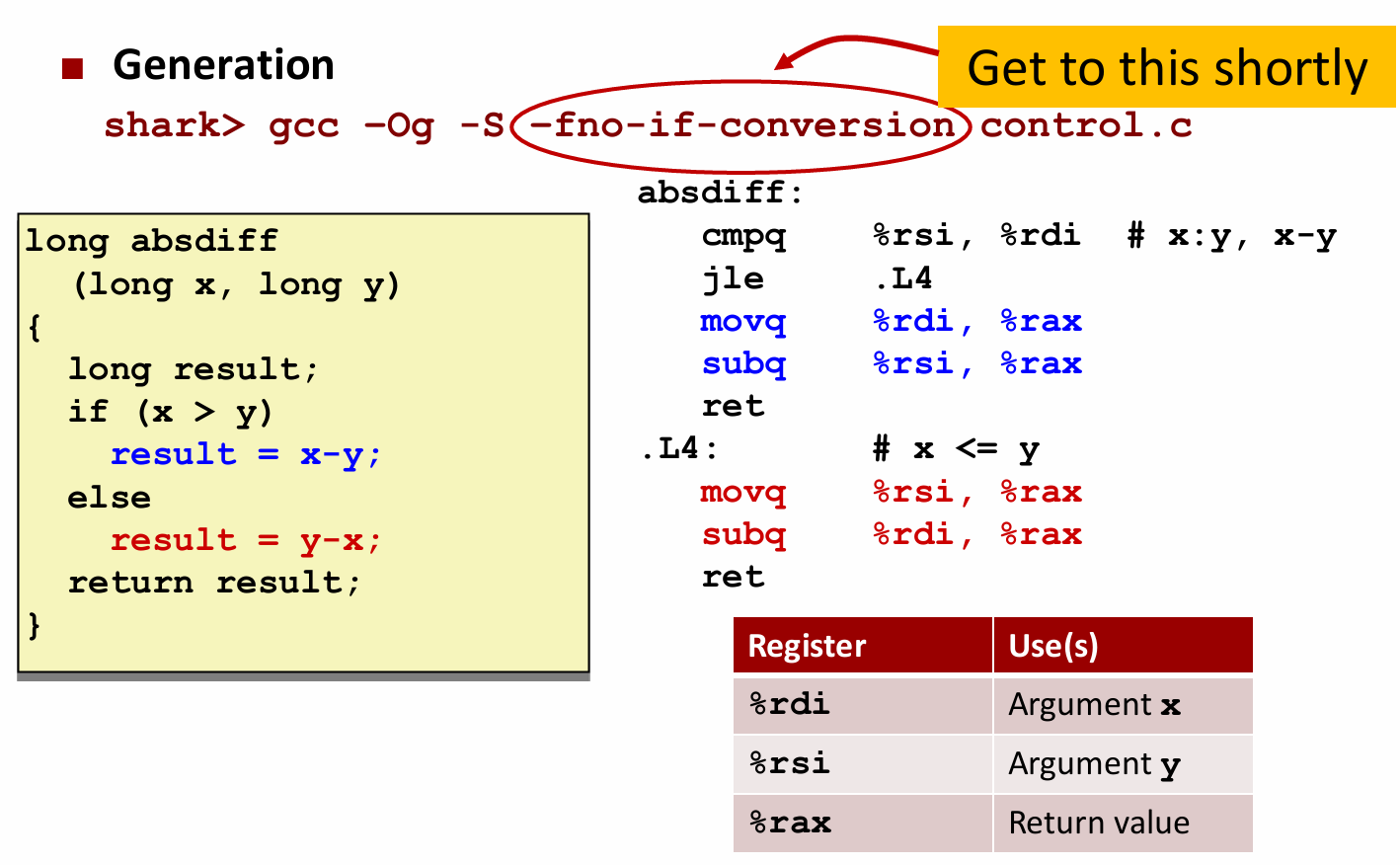

3.5 jx跳转指令

jX 指令：依据条件码跳转到代码的不同区段，隐式读取条件码。

jX 指令	条件(结果为1)	描述
jmp	1	无条件
je	ZF	相等 / 零
jne	~ZF	不相等 / 非零
js	SF	负数
jns	~SF	非负数
jg	~(SF^OF) & ~ZF	大于（有符号）
jge	~(SF^OF)	大于等于（有符号）
jl	SF^OF	小于（有符号）
jle	(SF^OF) \| ZF	小于等于（有符号）
ja	~CF & ~ZF	高于（无符号）
jb	CF	低于（无符号）

| >- 说明：ZF（零标志）、SF（符号标志）、OF（溢出标志）、CF（进位标志）为 x86 架构下的条件码（状态标志位）；^ 表示异或、& 表示逻辑与、| 表示逻辑或、~ 表示取反。 |
|--------------------------------------------------------------------------------------------------------------|

3.6 while循环编译

C语言源代码

c 复制代码

long pcount_do
  (unsigned long x) {
  long result = 0;
  do {
    result += x & 0x1;
    x >>= 1;
  } while (x);
  return result;
}

goto编译的低级代码版本

c 复制代码

long pcount_goto
  (unsigned long x) {
  long result = 0;
 loop:
  result += x & 0x1;
  x >>= 1;
  if(x) goto loop;
  return result;
}

寄存器结构

汇编代码对应C语言逻辑，以下是每条指令的功能和执行流程：

汇编指令	解释	对应C代码逻辑
`movl $0, %eax`	将 `%eax`（`result`）初始化为0（`movl` 是32位传送，高位自动清0）。	`long result = 0;`
`.L2:`	循环体入口标签（对应C代码中的 `loop:`）。	`loop:`
`movq %rdi, %rdx`	将 `%rdi`（`x`）的值复制到 `%rdx`（临时寄存器）。	`t = x;`（临时变量 `t` 用于计算最低位）
`andl $1, %edx`	`%edx`（`t`）与 `1` 按位与（`t & 0x1`），结果存回 `%edx`。	`t = x & 0x1;`
`addq %rdx, %rax`	将 `%rdx`（`t`）的值加到 `%rax`（`result`）中。	`result += t;`
`shrq %rdi`	`%rdi`（`x`）无符号右移1位（`x >>= 1`，高位补0）。	`x >>= 1;`
`jne .L2`	若 `%rdi`（`x`）不为0（`x != 0`），则跳回 `.L2`（循环体入口）。	`if(x) goto loop;`
`rep; ret`	函数返回（`ret` 指令弹出栈顶值作为返回地址，`rep` 是冗余前缀，不影响功能）。	`return result;`

四、执行流程总结

初始化：%rax（result）置0，%rdi 保存输入参数 x。
循环体（.L2）：
- 提取 x 的最低位（x & 1），通过 %rdx 临时存储并累加到 result。
- x 右移1位，丢弃已处理的最低位。
循环条件判断：jne .L2 检查 x 是否为0。若 x != 0，继续循环；否则退出循环，返回 result（%rax）。

关键逻辑明

无符号右移：shrq %rdi 确保 x 右移后高位补0（无符号数特性），避免符号位影响循环次数。
条件跳转：jne .L2（jump if not equal）依赖 shrq 指令对标志位的影响：右移后若 x 不为0，零标志位（ZF）为0，触发跳转；若 x 为0，ZF为1，不跳转，退出循环。
寄存器复用：通过 %rdx 临时存储中间结果（x & 1），避免直接修改 %rdi（x）或 %rax（result）。
C代码中，循环体先执行（result += x&1 和 x >>=1），再判断条件（if(x) goto loop），符合 do-while 循环"先执行后判断" 的特性（循环体至少执行一次）。汇编中 .L2 标签直接对应循环体入口，先执行后跳转，进一步印证了这一点。

计算系统安全速成之汇编基础【1】

文章目录

说明

一 汇编基础知识

1.1 IA32

1.2 程序员可见状态

1.3 汇编与机器代码定义

1.4 X86-64整数寄存器

1.5 数据移动指令（movq）[重点]

1.6 简单的内存寻址模式[重点]

1.7 swap函数示例分析[重点]

1.8 完整内存寻址模型[重点]

二 算术与逻辑运算

2.1 地址计算指令leaq

2.2 单、双操作数指令

2.3 算术运算案例arith

三 汇编语言和机器码

3.1 C代码到目标代码的转换过程

3.2 汇编语言特性：数据类型

3.3 汇编语言特性：操作类型

3.4 处理器状态与条件码

3.5 jx跳转指令

3.6 while循环编译

一汇编基础知识

二算术与逻辑运算

三汇编语言和机器码
