汇编之分支跳转指令

顺序执行：硬件自动修改PC寄存器， PC = PC+4
在ARM中有两种方式可以跳转：
- 直接向PC寄存器写入目标地址值

z80 复制代码

mov pc, #0xff000000 @跳转到0xff000000的位置去执行

复制代码

- 专门的跳转指令
    * B/BL
    * BX/BLX

B/BL

z80 复制代码

b{l}{cond} <target>
  l, 自动将下一条指令的地址保存到LR寄存器, 子程序调用的一个基本但常用的手段
  cond, 条件码
  target,目标地址

z80 复制代码

/*
 * 比较两个寄存器的值，若r0 < r1则交换它们，最后执行无意义的加法并进入死循环
 */
.text               @ 声明代码段，后续内容为可执行指令
.global _start      @ 将_start符号声明为全局可见，作为程序入口点

_start:             @ 程序入口标签
  mov r0, #10       @ 将立即数10加载到寄存器r0中 (r0 = 10)
  mov r1, #20       @ 将立即数20加载到寄存器r1中 (r1 = 20)
  cmp r0, r1        @ 比较r0和r1的值 (执行 r0 - r1，仅更新状态寄存器CPSR)
  bllt swap         @ 条件分支指令：若r0 < r1 (LT=Less Than)，则跳转到swap标签，同时将返回地址存入lr寄存器
  add r5, r6, r7    @ 执行加法操作：r5 = r6 + r7 (注：r6/r7未初始化，值为随机数)
  b stop            @ 无条件跳转到stop标签

swap:               @ 交换r0和r1值的函数标签
  mov r2, r0        @ 临时保存r0的值到r2 (r2 = r0)
  mov r0, r1        @ 将r1的值赋给r0 (r0 = r1)
  mov r1, r2        @ 将临时保存的r0值（r2）赋给r1 (r1 = r2)
  mov pc, lr        @ 将链接寄存器lr的值赋给程序计数器pc，实现函数返回

stop:               @ 程序终止标签
  b .               @ 无条件跳转到当前地址（死循环），使程序暂停在此处
.end                @ 汇编程序结束标记

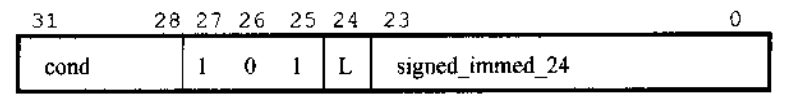

b/bl 指定后面直接给定了要跳转的地址，包括地址在内的所有信息会被翻译为一条32bit的机器指令，注定跳转范围受限：±32M

BX/BLX

X, 带状态切换的分支跳转指令

z80 复制代码

b{l}x{cond} <Rm>
  Rm，通用寄存器， 存放的是要跳转的地址

跳转范围不受限 0~4G随便跳

z80 复制代码

/*
* 程序功能：比较R0和R1的值，若R0 < R1则交换两者，最后原地死循环
*/
.text                   @ 声明代码段（存放可执行指令）
.global _start          @ 将_start声明为全局符号，作为程序入口

_start:                     @ 程序入口标签
    mov     r0, #10         @ 初始化R0寄存器为立即数10（第一个比较数）
    mov     r1, #20         @ 初始化R1寄存器为立即数20（第二个比较数）

    cmp     r0, r1          @ 比较指令：执行R0 - R1，仅更新CPSR状态位（不保存结果）
                            @ 会影响的标志位：N（负）、Z（零）、C（进位）、V（溢出）

    blcc    swap            @ 带链接条件跳转：cc（Carry Clear，C=0）即无进位，对应R0 < R1
                            @ 若R0 < R1则跳转到swap子程序，同时将返回地址（当前指令下一条）存入LR(R14)

    add     r3, r4, r5      @ 加法指令：R3 = R4 + R5（注：R4/R5未初始化，结果为随机值）
    b       .               @ 无条件跳转到当前地址（.表示当前PC值），实现原地死循环

swap:                       @ 子程序：交换R0和R1的值
    mov     r2, r0          @ 第一步：将R0的值暂存到R2（临时寄存器）
    mov     r0, r1          @ 第二步：将R1的值赋值给R0
    mov     r1, r2          @ 第三步：将R2中暂存的原R0值赋值给R1，完成交换
    ; mov   pc, lr          @ 传统返回方式：直接将LR的值写入PC，等价跳转（已注释，推荐用bx lr）
    bx      lr              @ 带状态切换的返回：将LR的值写入PC，返回调用处
                            @ bx支持ARM/Thumb指令集切换，兼容性更强，是推荐的返回方式

    .end                    @ 汇编结束标记（告诉汇编器程序结束）

练习：求1到10的累加和结果保存到r0

z80 复制代码

.text
.global _start @将_start声明为全局的
_start:
  mov r0, #0
  mov r1, #10 @循环次数
loop:
  add r0, r0, r1
  sub r1, r1, #1
  cmp r1, #0
  bne loop
  b .
.end

练习：求1到10的累加和结果保存到r0

z80 复制代码

.text
.global _start @将_start声明为全局的
_start:mov r0, #8
  mov r1, #36
loop:
  cmp r0, r1
  sublt r1, r1, r0
  subgt r0, r0, r1
  bne loop
  b .
.end
