【网络实验】-VLAN划分分类

一、基于端口进行VLAN划分
二、基于MAC地址进行VLAN划分
三、基于IP子网进行VLAN划分

一、基于端口进行VLAN划分

场景：普通交换机接多个网段，不同端口属于不同vlan。

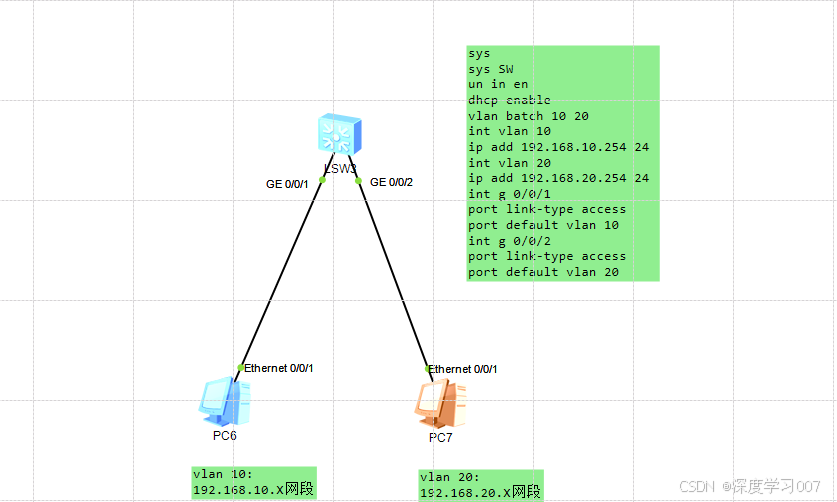

拓扑：

python 复制代码

[SW]
sys
sys SW
un in en
dhcp enable
vlan batch 10 20
int vlan 10
ip add 192.168.10.254 24
int vlan 20
ip add 192.168.20.254 24
int g 0/0/1
port link-type access
port default vlan 10
int g 0/0/2
port link-type access
port default vlan 20

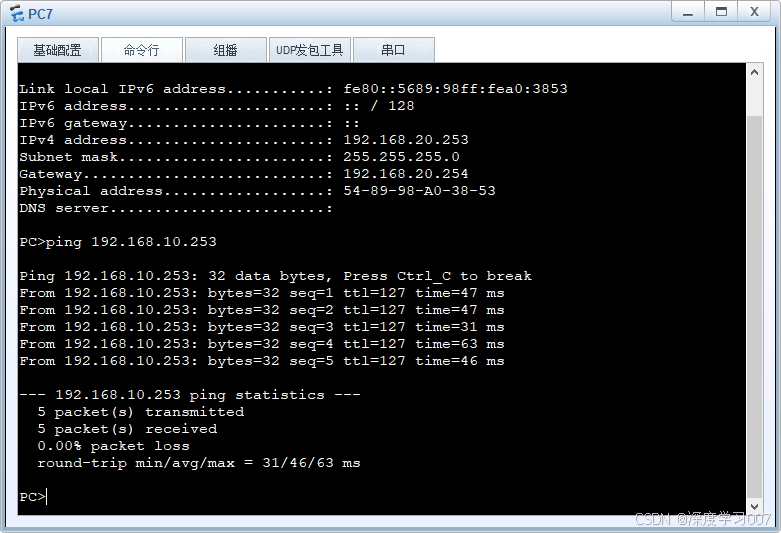

实现效果：

按照端口进行vlan划分，不同vlan端口之间是逻辑隔离的，下挂的终端配置相应VLAN的IP地址，进行三层互通。

二、基于MAC地址进行VLAN划分

场景：普通交换机接多个网段，DHCP获取IP地址。

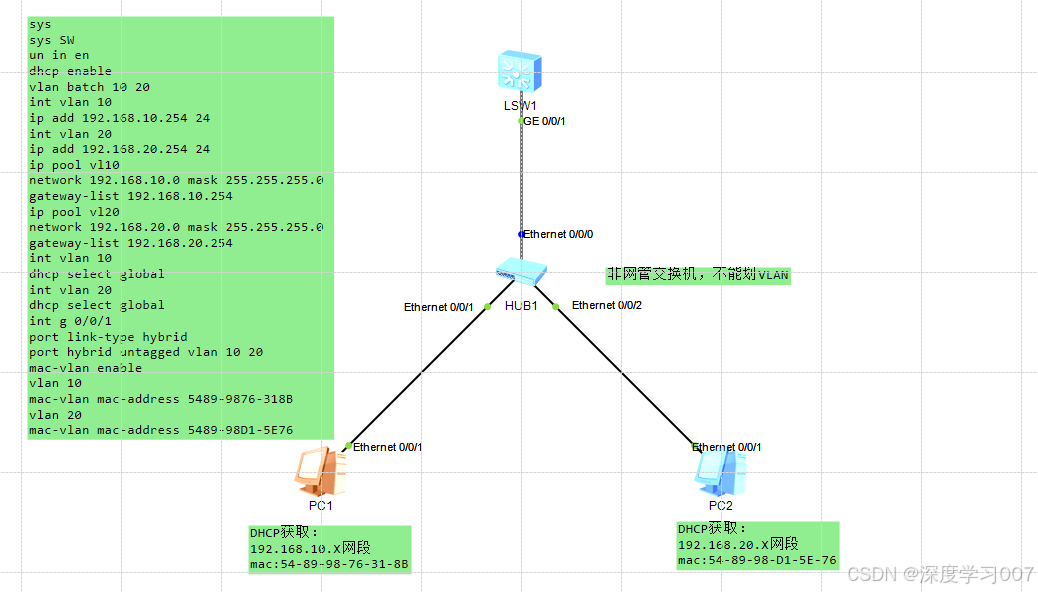

拓扑：

python 复制代码

[SW]
sys
sys SW
un in en
dhcp enable
vlan batch 10 20
int vlan 10
ip add 192.168.10.254 24
int vlan 20
ip add 192.168.20.254 24
ip pool vl10
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.254
ip pool vl20
network 192.168.20.0 mask 255.255.255.0
gateway-list 192.168.20.254
int vlan 10
dhcp select global
int vlan 20
dhcp select global
int g 0/0/1
port link-type hybrid
port hybrid untagged vlan 10 20
mac-vlan enable
vlan 10
mac-vlan mac-address 5489-9876-318B
vlan 20
mac-vlan mac-address 5489-98D1-5E76

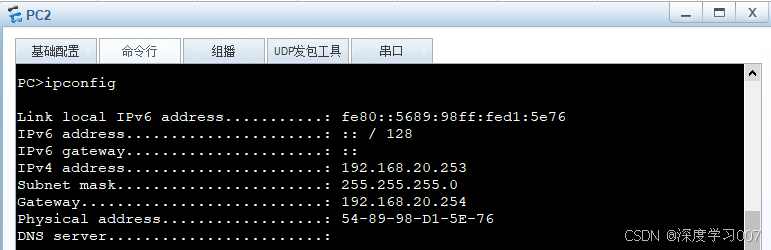

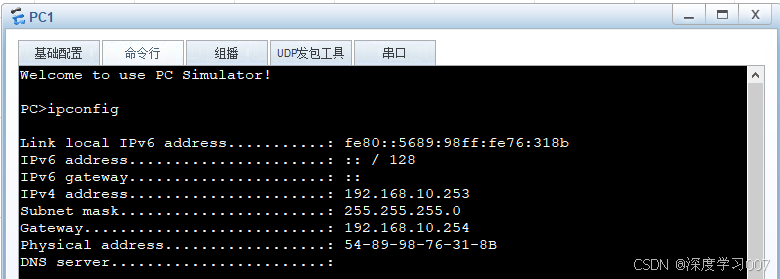

实现效果：

非网管交换机不能进行vlan划分，这样可以保证下联HUB后，下挂的终端还是获取到相应的IP地址，并且进行三层互通。

三、基于IP子网进行VLAN划分

场景：普通交换机接多个网段，静态分配IP地址，但是多网段之间可以互通。

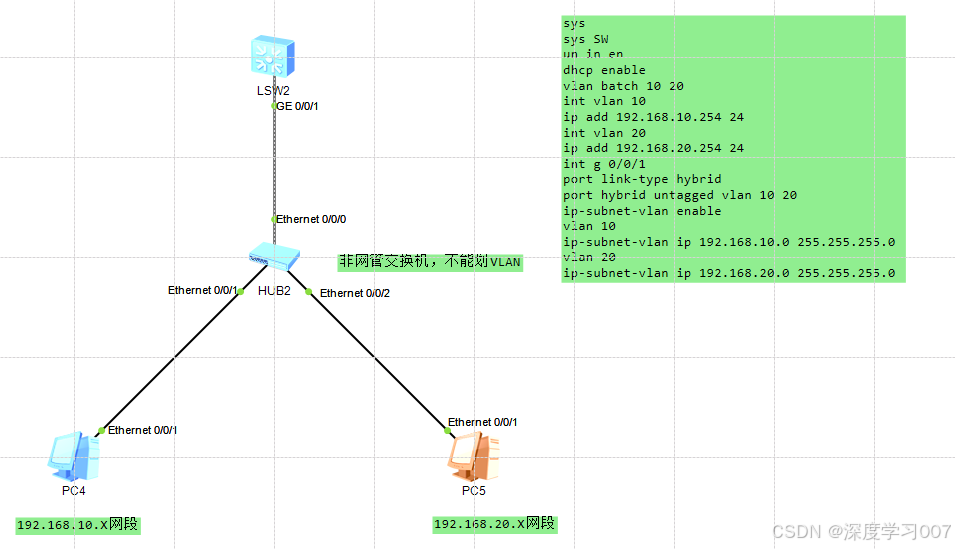

拓扑：

python 复制代码

[SW]
sys
sys SW
un in en
dhcp enable
vlan batch 10 20
int vlan 10
ip add 192.168.10.254 24
int vlan 20
ip add 192.168.20.254 24
int g 0/0/1
port link-type hybrid
port hybrid untagged vlan 10 20
ip-subnet-vlan enable
vlan 10
ip-subnet-vlan ip 192.168.10.0 255.255.255.0
vlan 20
ip-subnet-vlan ip 192.168.20.0 255.255.255.0

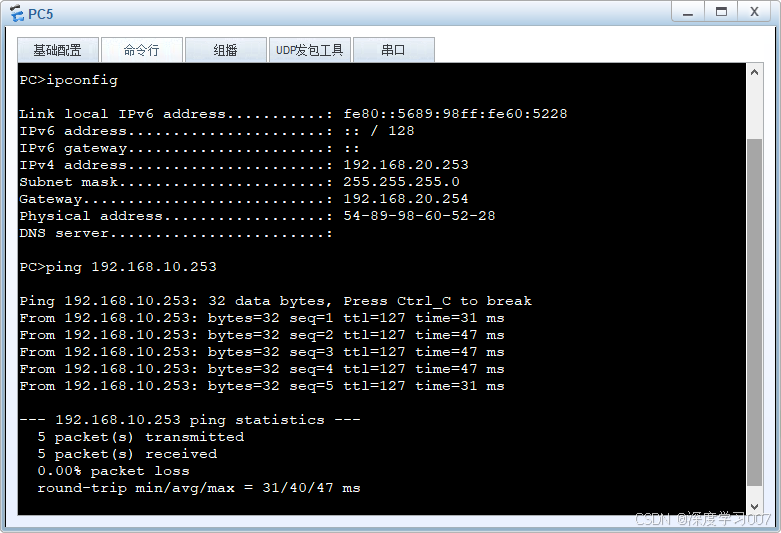

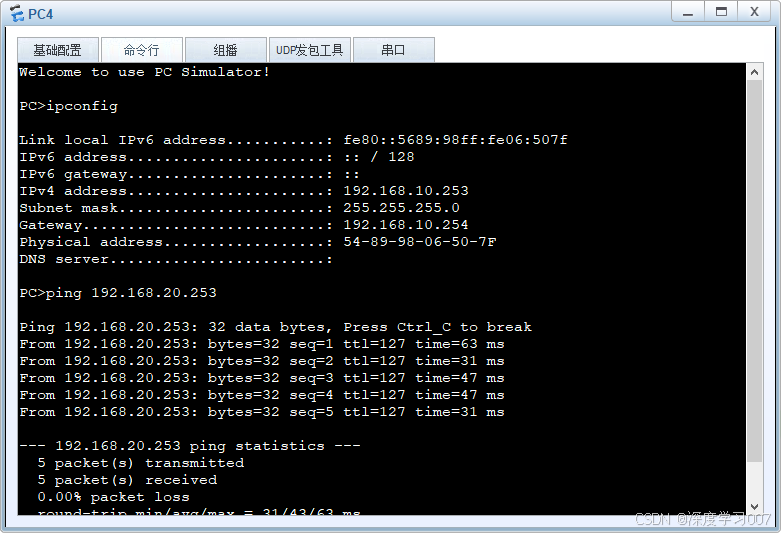

实现效果：

非网管交换机不能进行vlan划分，这样可以保证下联HUB后，下挂的终端还是配置不同的的IP地址，并且进行三层互通。
