简介
SOFAStack（Scalable Open Financial Architecture Stack）是蚂蚁集团（原蚂蚁金服）自主研发的一套金融级分布式中间件技术栈，jraft是sofastack的raft组件，构建高可用、强一致性(CP)的分布式系统，本系列based jraft v1.4.0，系列内容
1 架构，包括逻辑架构，技术架构和开发架构
2 节点(Node)启动和组件初始化
3 主节点选举
4 日志，包括写入日志，复制日志，状态机
5 线性一致性读
6 集群成员管理-联合共识
7 快照
本文是系列第一篇 架构，启动和组件初始化
关键词
蚂蚁金服sofastack
Jraft/raft jraft是纯 Java 实现的raft 共识算法库
参考资料
In Search of an Understandable Consensus Algorithm raft论文简版
https://blog.csdn.net/szlhj/category_12714458.html 另一个raft实现dledger原理源码分析
逻辑架构

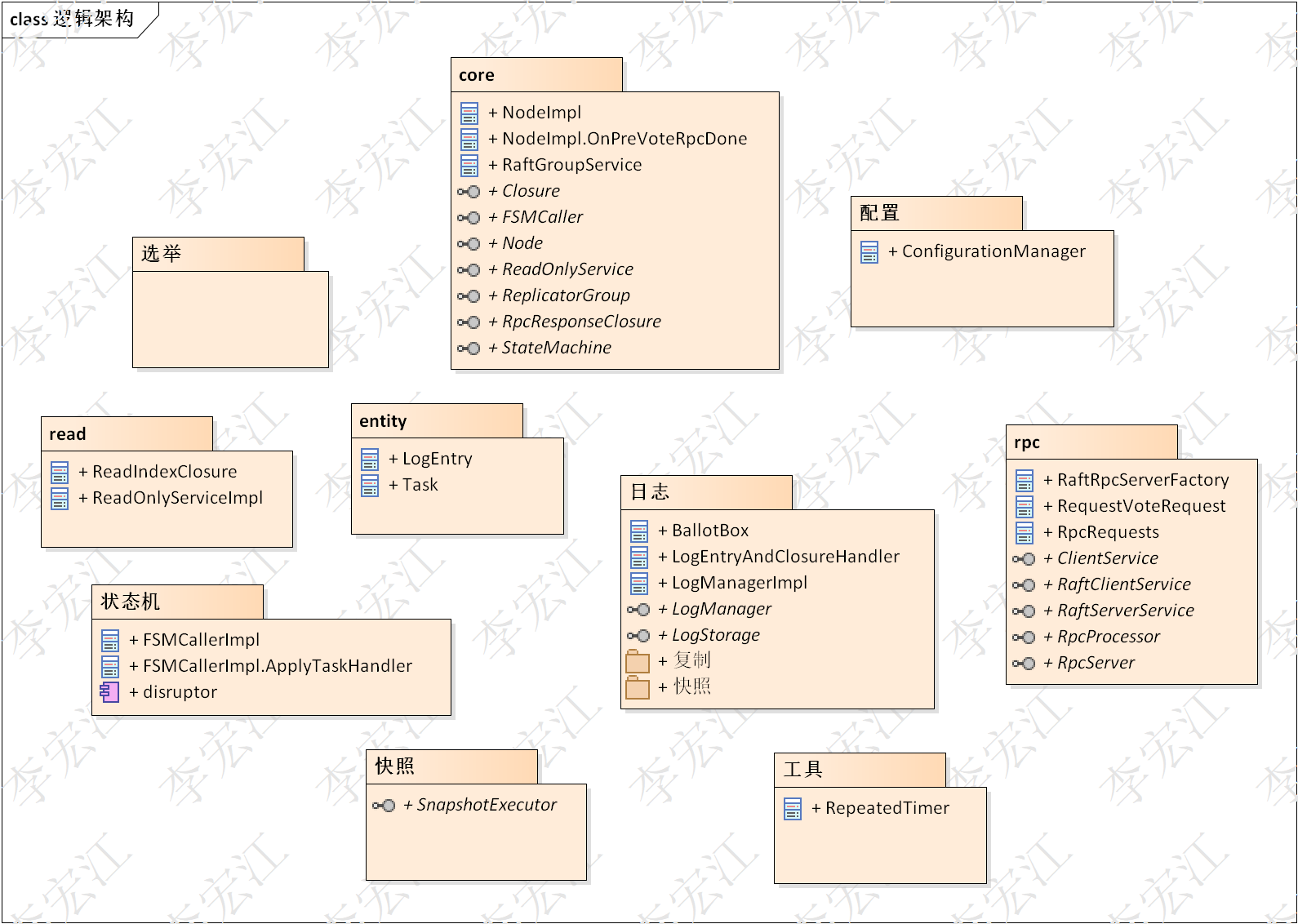

上图是jraft的逻辑架构
Corecore包定义核心组件的接口，包括Node，StateMachine，Closure，client服务等，Node实现也在core包
Node 代表raft集群的节点，包括大部分核心逻辑，组件的初始化都在Node，
选举 主节点选举是jraft的核心功能，主节点是分布式节点协调的关键，日志写入主节点完成
日志 日志是jraft另一个核心功能，包括日志写入，日志复制，状态机的推进
存储 这里存储是jraft保存自身日志的存储，状态机状态的存储由应用提供
状态机状态机是应用的接口，应用实现状态机，接收jraft推送过半数节点写入的日志，按自身逻辑保存
快照 快照存储状态机的数据（StateMachine state），快照有两个作用，删除该快照之前的日志，节省空间；新节点或落后节点直接安装快照，快速追上进度，达到可用状态
read 线性一致性读，官方定义：在 T 时刻执行写入操作，那么在 T 时刻之后一定能够读取到之前写入的值，简单地说，从jraft实现角度，读取状态机最新共识点的数据
rpcrpc组件负责client与集群(节点)，节点间的通讯
工具提供如定时器等工具类
技术架构

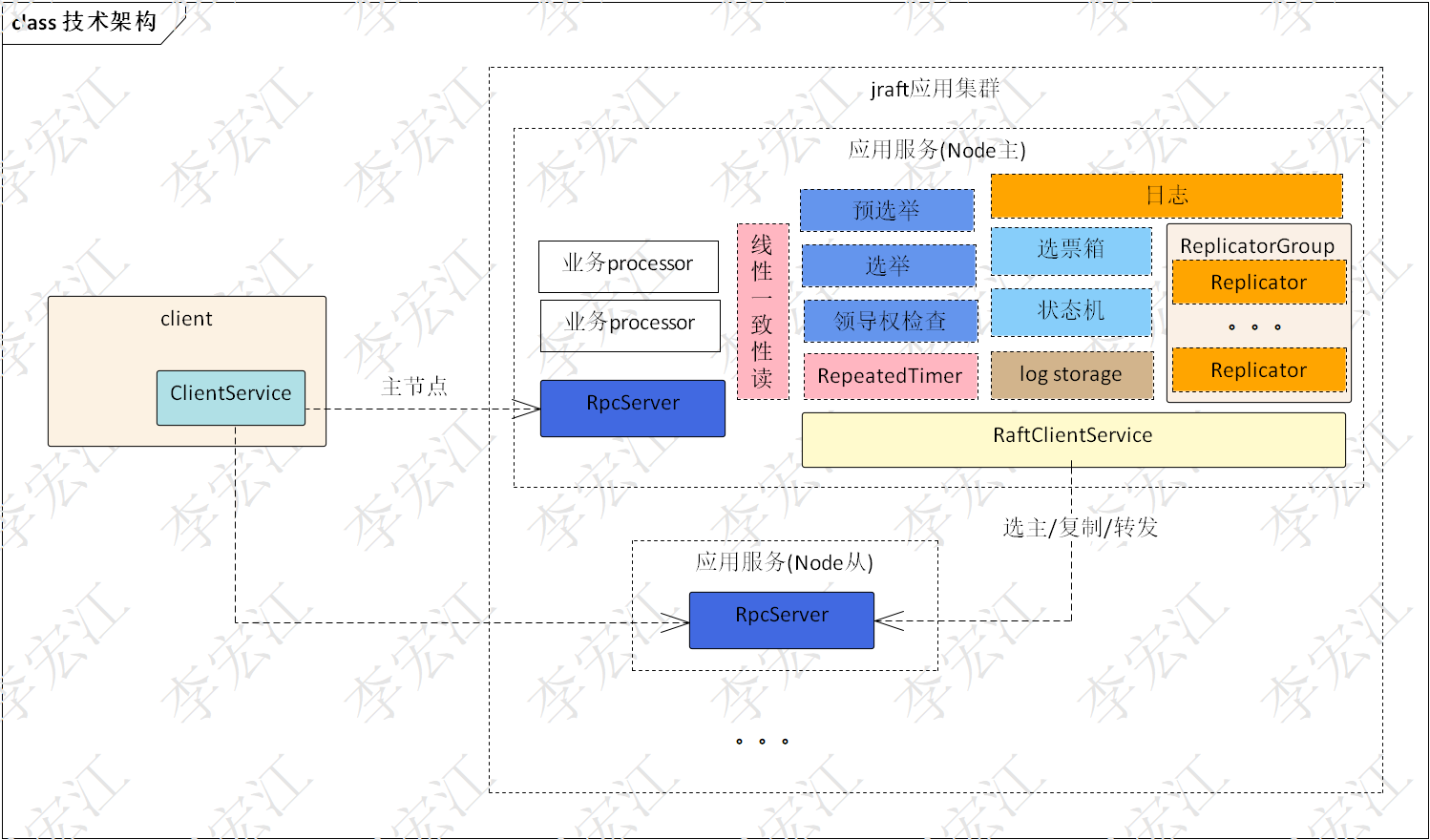

上图是jraft技术架构图
开发架构
本节介绍开发架构，以jraft自带的Counter示例，介绍jraft应用开发，也是后续分析场景

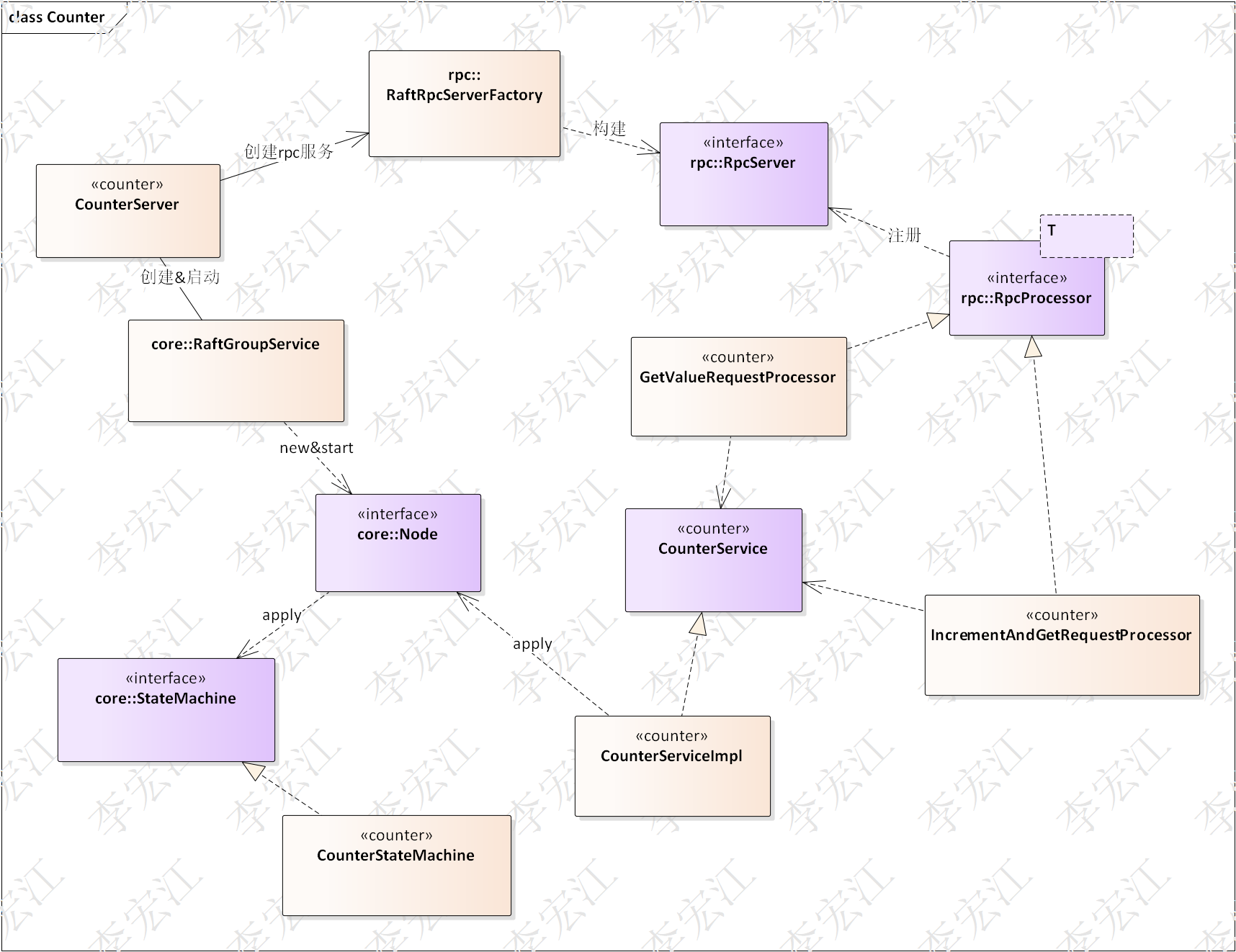

上图是Counter示例，其中带《counter》是示例的类，Counter在分布式集群中维护计数器
CounterServer Counter的启动主入口，负责rpc组件和Node的构建和初始化
RpcProcessor rpc的处理器，接受rpc请求，调用业务服务(CounterService )实现应用的业务，Counter有两个请求处理器，获取计数值(线性一致性读)，写操作
CounterService Counter的业务服务，依赖Node的apply，处理任务/事件
CounterStateMachine Counter的状态机，接收和处理状态机caller推送的日志，维护内置的计数器，这是应用Counter的业务数据； 快照保存和加载
启动和初始化
上节介绍了Counter，CounterServer构建Node，Node负责初始化jraft组件，jraft组件众多，大致分为，定时器，事件处理组件，存储组件，日志组件，线性一致读组件，最后node初始化自身状态。
7.1 定时器
• 初始化延时任务调度器 TimerManager，用于处理内部的延时任务
• 创建计时器，执行周期性任务，包括：预选举计时器（electionTimer）、正式选举计时器（voteTimer）、领导权检查计时器（stepDownTimer），快照周期性生成计时器（snapshotTimer）
7.2 事件处理器
• 初始化 disruptor 组件，用于异步处理业务调用 Node#apply 方法向集群提交的 Task 列表。
7.3 日志存储
• 初始化日志数据存储组件，对日志数据执行一致性校验。
• 初始化元数据存储组件
• 初始化快照数据存储组件
7.4 日志
日志包括写入和复制，状态机，快照
• 初始化状态机调度器 FSMCaller
• 初始化选票箱 BallotBox，名字有点容易混淆，初看以为是选举使用，其实是确定是否到日志提交点
• 初始化复制器管理组 ReplicatorGroup
• 启用快照生成机制，启动快照组件
7.5 rpc客户端
• 创建并初始化 RPC客户端 RaftClientService
客户端用于节点间通讯，还有另一个CliClientService，应用调用jraft的服务
7.6 线性一致性读
• 初始化只读服务 ReadOnlyService，提供线性一致性读
7.7 初始Node状态
组件初始化后，Node初始化自身的状态
• 初始集群节点不为空，尝试执行角色降级（stepdown）
• 集群只有自己一个节点，尝试选举自己为 Leader
总结：node是当之无愧在jraft的C位位置，为其他部门(组件)提供办公场所，核心功能
