简单理解:反相比例放大器、同相比例放大器、比较器

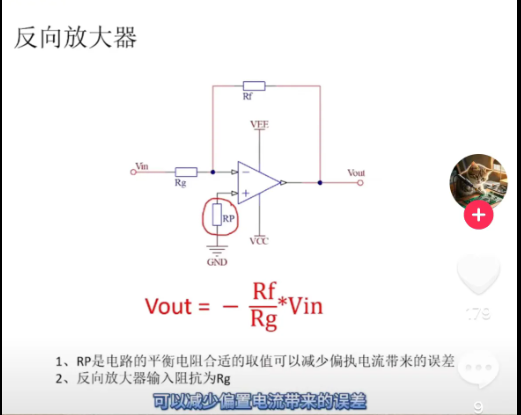

反相比例放大器核心原理(精简版)

  1. 运放的正向输入端(+)接地,电压为 0V。
  2. 依据运放 "虚短" 特性(两个输入端电压近似相等),反相输入端(-)电压接近 0V,这一状态称为 "虚地"。
  3. 再结合 "虚断" 特性(两个输入端几乎无电流流入),输入信号产生的电流会全部流经反馈电阻。

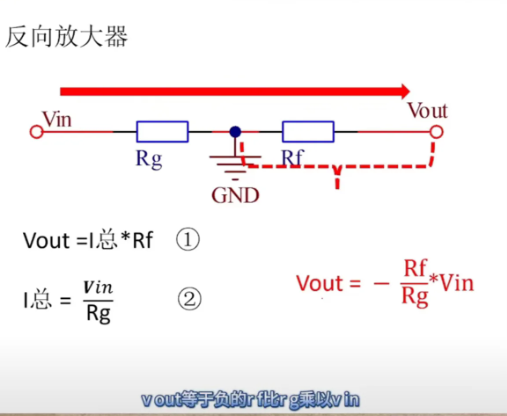

  4. 按欧姆定律推导:输入电压(Vi)除以输入电阻(Rin),等于输出电压(Vo)的绝对值除以反馈电阻(Rf),最终输出电压与输入电压反向且成比例,实现反相放大(核心公式:Vo = - (Rf/Rin) × Vi)。

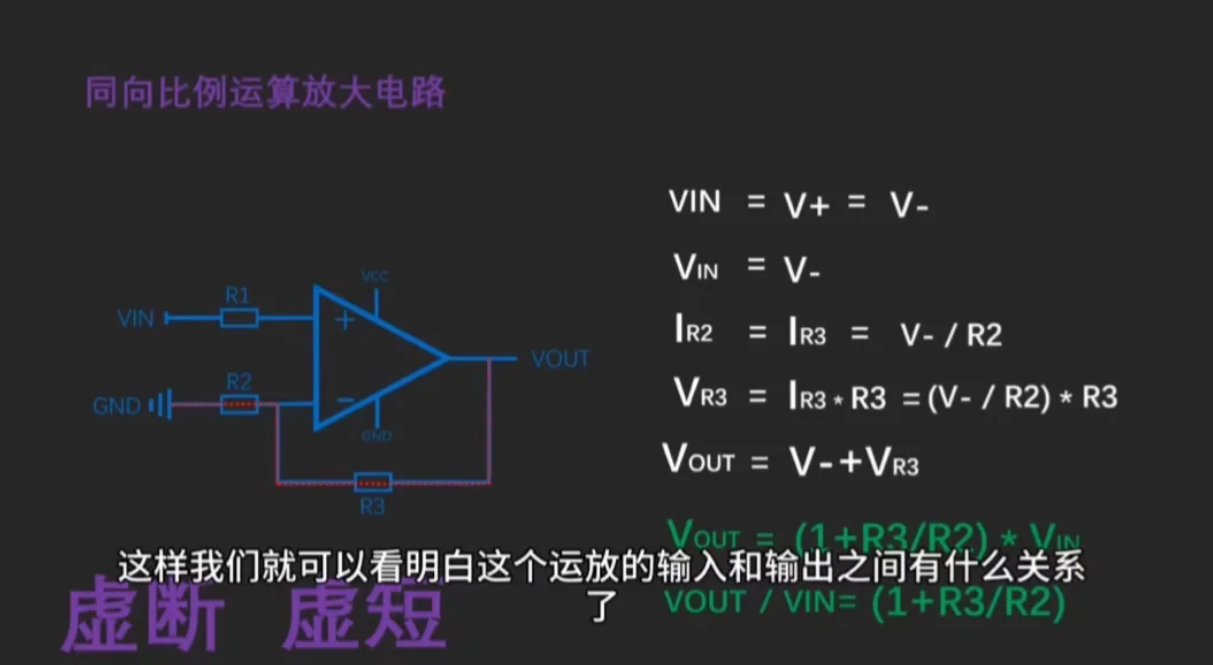

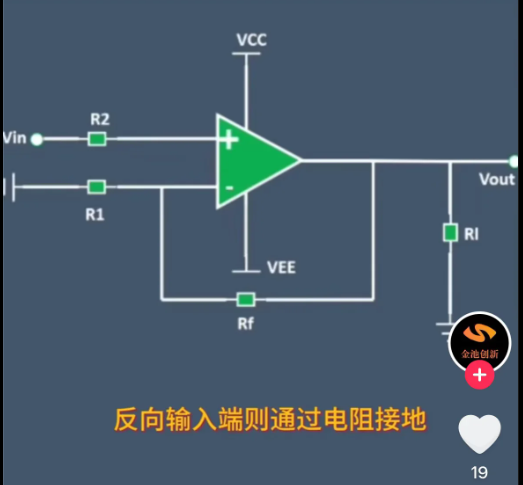

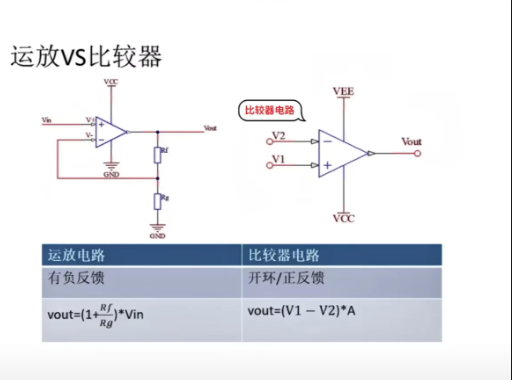

同相比例放大器核心原理(精简版)

  1. 输入信号直接接入运放同相输入端(+),依据 "虚短" 特性(两输入端电压近似相等),反相输入端(-)电压与同相端一致,即等于输入电压(Vi)。
  2. 结合 "虚断" 特性(两输入端几乎无电流流入),流经反馈电阻(Rf)和输入电阻(Rin)的电流大小相等。
  3. 输出电压(Vo)由两部分叠加:一部分是反相端的电压(等于输入电压 Vi),另一部分是 Vi 经 Rf 与 Rin 组成的分压电路放大后的电压,最终实现与输入信号同相的比例放大(核心公式:Vo = (1 + Rf/Rin) × Vi)。


比较器核心定义

比较器是运放工作在 "开环状态"(去掉反馈电阻,或采用正反馈)的电路,核心功能是对比两个输入信号的电压:

  • 当同相输入端电压(V+)> 反相输入端电压(V-)时,输出高电平(接近运放供电电压 VCC);
  • 当同相输入端电压(V+)< 反相输入端电压(V-)时,输出低电平(接近地 GND)。

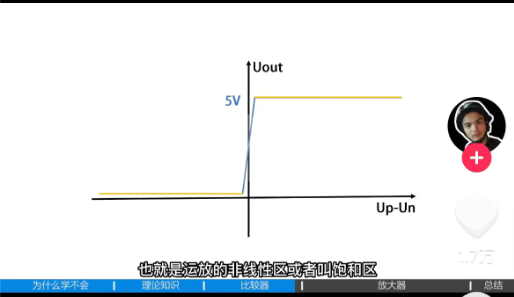

简单说:仅判断两个信号 "谁大谁小",不放大信号幅度(运放开环放大倍数极大,极小的电压差就会让输出饱和到最高 / 最低电平)。


同相比例放大器、反相比例放大器,是运放的 "应用电路形式",不是运放本身的组成部分

简单理清逻辑:

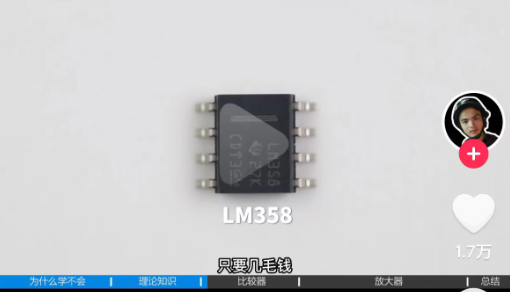

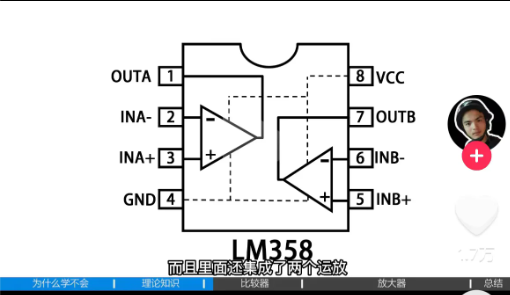

  1. 运放是 "核心元件"(比如 LM324、AD8551 芯片),本身是一个标准化的模拟集成电路;
  2. 给运放搭配不同的外围元件(电阻、反馈电阻等),并按特定方式连接,就能构成不同功能的电路 ------ 同相比例放大器、反相比例放大器,就是基于运放搭建的 "放大类应用电路";

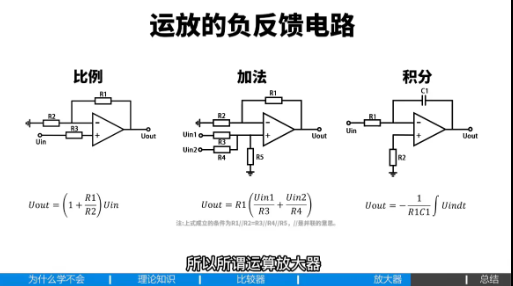

  3. 类似的,运放还能搭建比较器、滤波器、电压跟随器等不同电路,本质都是 "运放 + 外围元件" 的组合应用。

总结:运放是 "基础元件",同相 / 反相比例放大器是 "运放的具体应用电路",前者是后者的核心构成,后者是前者的使用形式,不是 "包含" 关系。

ps:部分素材来源于网络,若侵联删
