概述：
该STM32F407开发板可以对接STM32F4 DISCOVERY 开发板。STM32F4DISCOVERY 是ST公司推出的一款针对高性能STM32F4系列设计的Cortex-M4开发板。
开发板基于STM32F407VGT6设计，开发板还集成了ST-LINK/V2仿真下载器（但仅对外提供SWD接口），免除您另外采购仿真器或下载器的麻烦。更增添了加速度传感器LIS302DL，数字麦克风MP45DT02，扬声器驱动和一个micro-AB型USB接口。

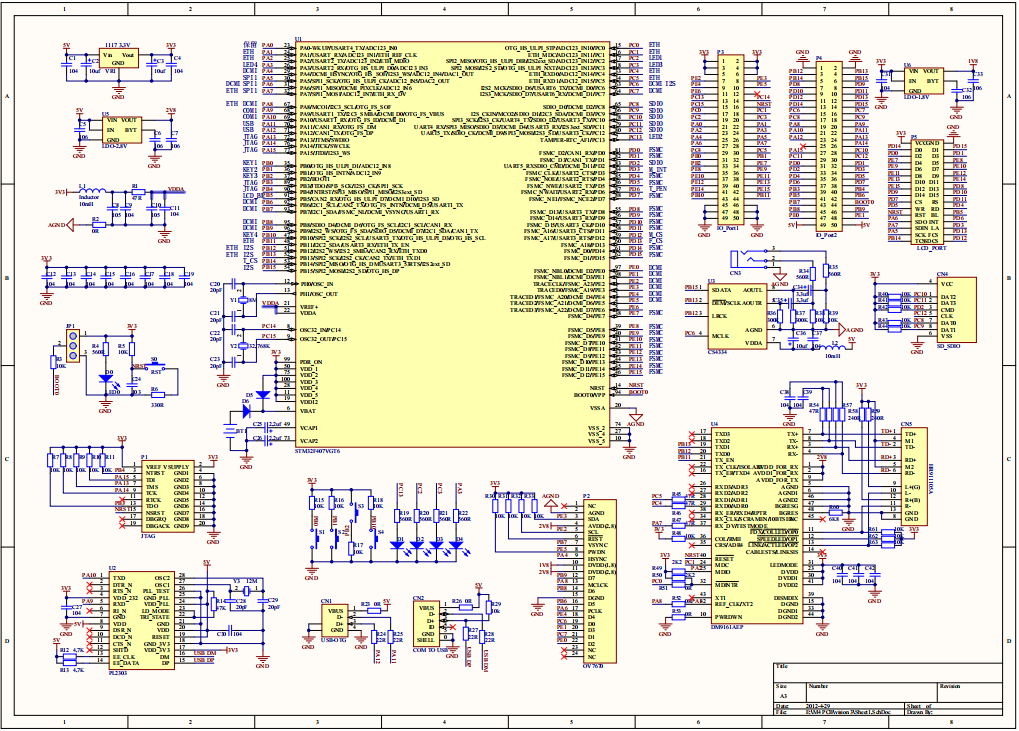

在进行 STM32F407 核心板的PCB设计时，需要从原理图到布局布线全流程考虑，确保电气性能与可制造性。
元器件布局要点
间距与边界：器件间距建议≥1mm，焊盘距离板边≥2mm，方便焊接与维修。
电源滤波：小电容应比大电容更靠近芯片电源引脚，以减少寄生电感影响。
功能分区：将电源、MCU、接口等模块分区布局，减少跨区走线。
关键电路布局原则
LDO与去耦电容：输入/输出地单点共地，小电容（0.01--0.1µF）紧贴芯片，大电容（1--100µF）稍远。
MCU去耦：每个VDD引脚配一个去耦电容，靠近引脚放置。
晶振布置：低速晶振需经电容后接MCU，高速晶振遵循"电阻---电容---晶振"顺序，并包地处理。
信号与供电设计
特殊引脚处理：Vcap需外接2.2µF稳压，VDDA/VSSA加滤波，BOOT0/BOOT1配置启动模式。
下载接口：推荐SWD方式，最少4根线即可完成下载。
串口调试：使用CH340N等USB转串口芯片时，确保供电不超过3.3V并做好ESD保护。
验证与优化
完成布局后，可在Altium Designer中使用交叉选择模式检查元件位置，并通过网络颜色区分供电网络（如3V3、5V、GND）以便布线优化。
通过以上方法，可以在保证性能的前提下，使STM32F407核心板PCB设计更加规范、易调试且可量产。
