光耦电路原理分析

首先认识一下电阻:103,102的电阻是多大的电阻?

103:10代表有效数字10*10^3=10KΩ

102:10*10^2=1KΩ

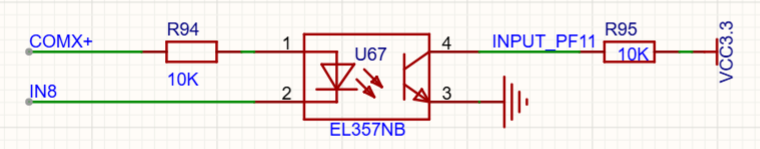

EL357NB:

Forward voltage:导通之后的二极管正向导通压降1.2V;

输入电阻的计算?

COM=24V

Vcom-1.2V=22.8V

I=22.8V/10000=0.00228;

CTR光耦的电流传输比:输出电流比上输入电流

要搞清楚电流多大的时候,CTR最大;

要知道单片机支持的最大灌输电流是多少,大部分是10MA,

输出电阻的计算?
