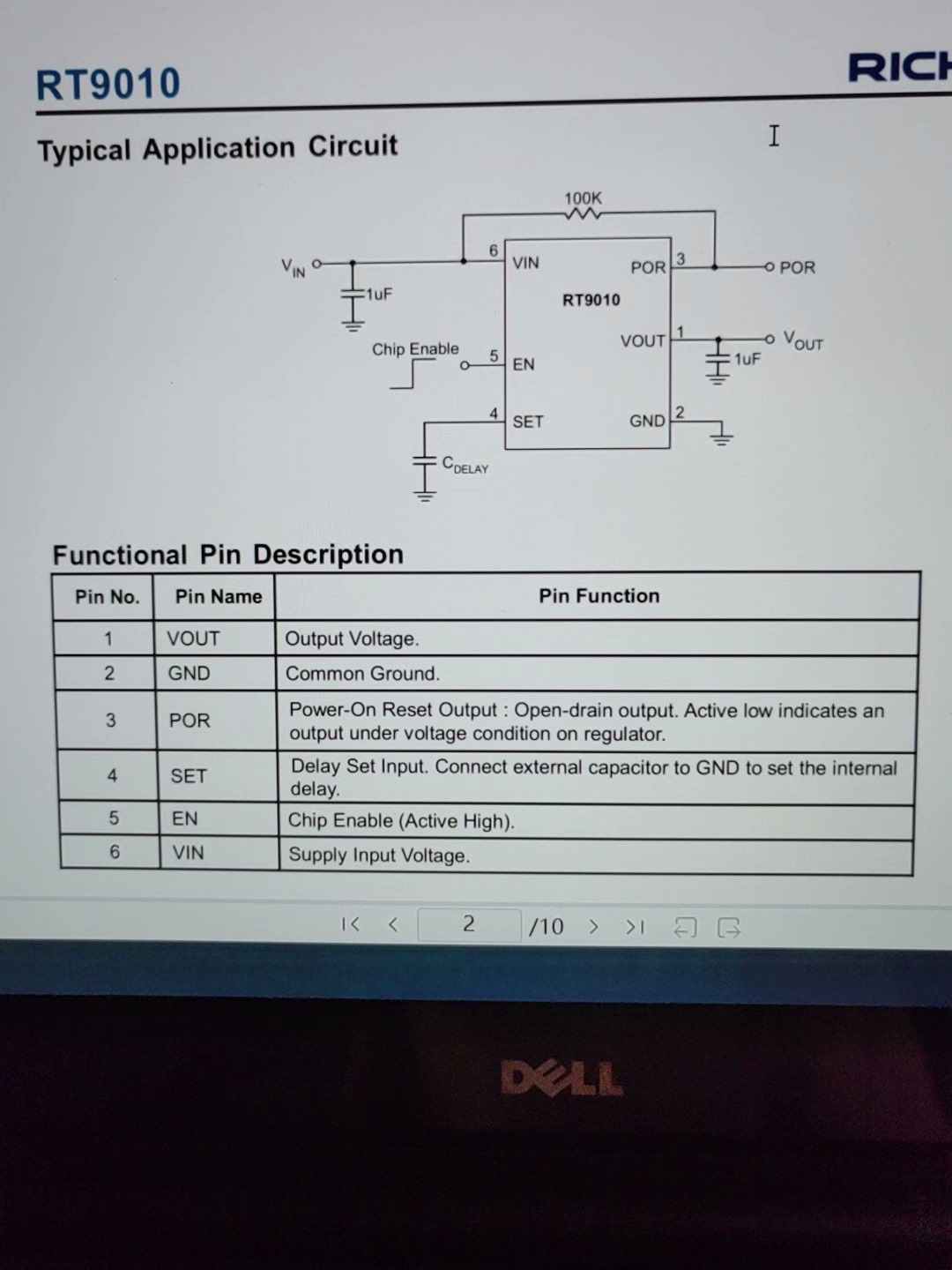

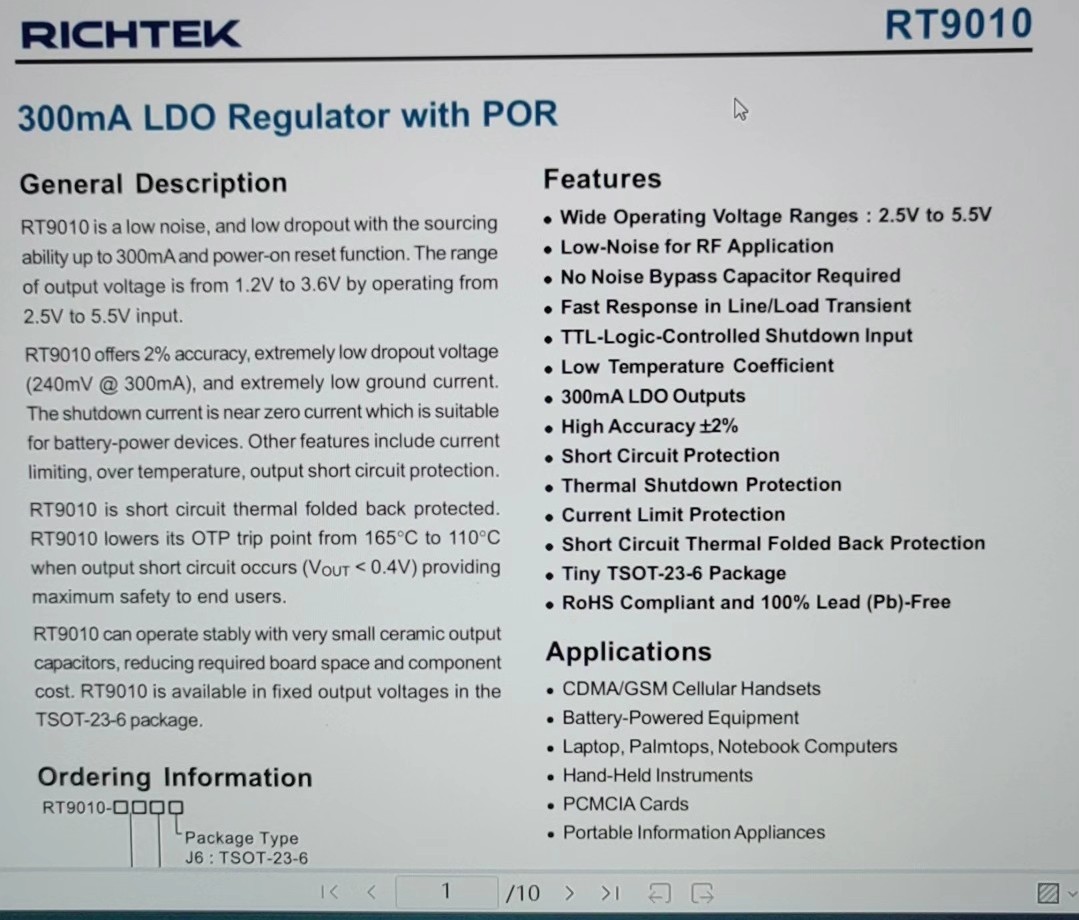

芯片设计，送一套工艺学习，模拟集成逆向全芯片电路，这是一款低噪声、低损耗的电源带载能力高达300mA，具有上电复位功能。范围的输出电压从1.2V到3.6V 2.5V至5.5V输入。能提供2%的精度，极低的压降电压（240mV@300mA）和极低的接地电流。停机电流接近零电流，这是合适的用于电池电源设备。其他功能包括当前限制、超温、输出短路保护。

最近在折腾低功耗电池设备的时候，发现市面上有个芯片设计特别有意思------输入电压2.5V起步就能干活，输出还能精准控制到小数点后两位。这货居然能把接地电流压到跟蚊子叫似的，停机状态下电流表指针连抖都不抖一下。今天咱们就扒开它的电路设计，看看这帮工程师是怎么做到既要马儿跑又要马儿不吃草的。

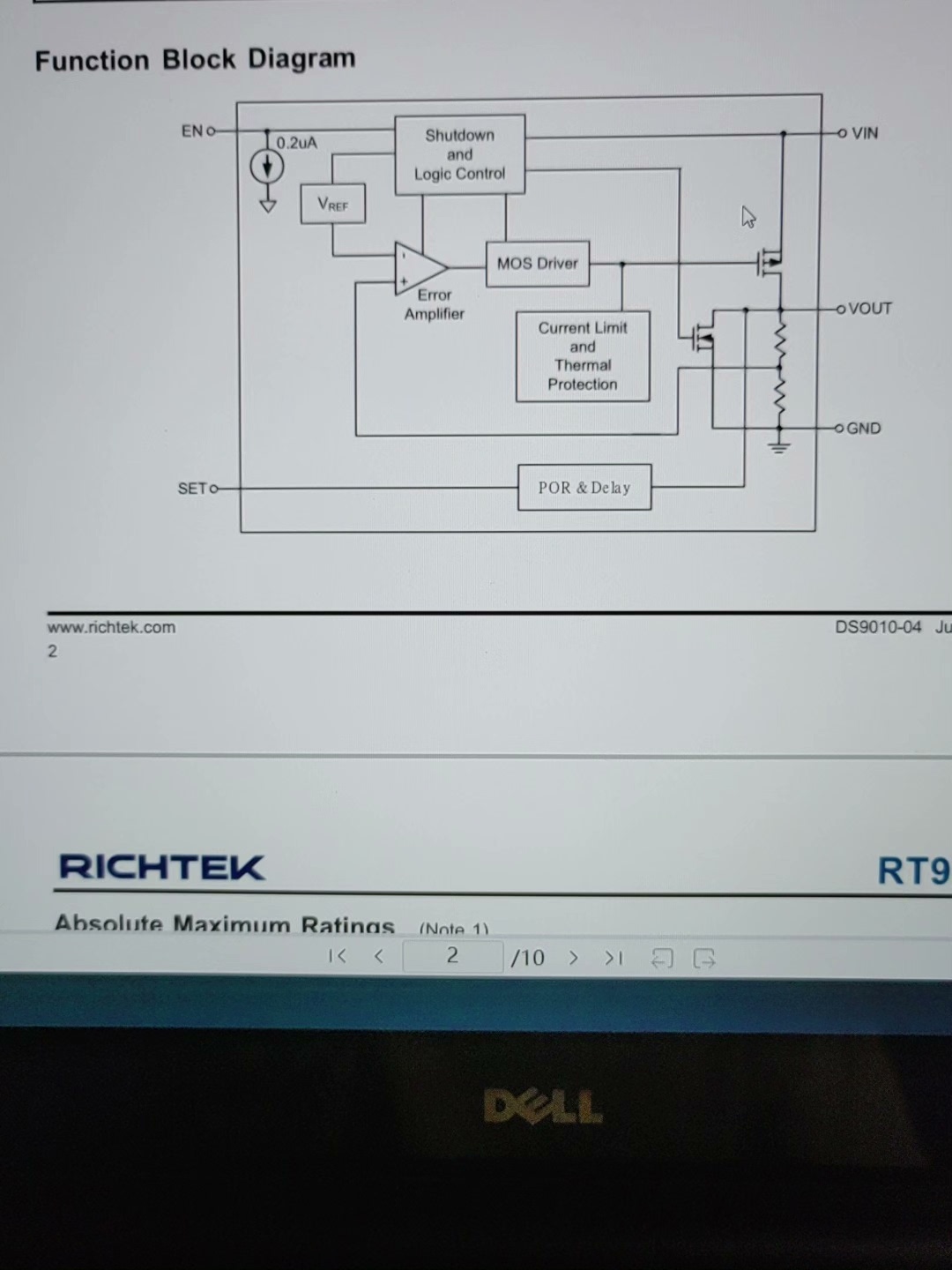

先看这个电源模块的核心参数：

python 复制代码

config = {
    "Vout_range": (1.2, 3.6),  # 输出电压范围
    "Vin_min": 2.5,            # 最低输入电压
    "dropout@300mA": 0.24,     # 压降电压
    "ground_current": "μA级",  # 静态电流
    "protection": ["限流", "超温", "短路"]
}

这配置相当于给电路上了三重保险。尤其是240mV的压降表现，在300mA负载下还能保持这么稳，说明内部LDO结构肯定用了骚操作。咱们看个简化版误差放大器设计：

spice 复制代码

* 低噪声运放结构示例
M1 3 2 0 0 NMOS W=10u L=0.18u
M2 4 5 0 0 NMOS W=10u L=0.18u
M3 3 3 1 1 PMOS W=20u L=0.18u
M4 4 3 1 1 PMOS W=20u L=0.18u
R1 5 6 50k
Ccomp 4 0 5p

这个差分对结构通过大尺寸PMOS负载管提升增益，50kΩ电阻和5pF补偿电容的搭配，既保证了稳定性又控制了噪声。注意M3/M4的宽长比特意放大，这样在轻载时也能维持足够的相位裕度。

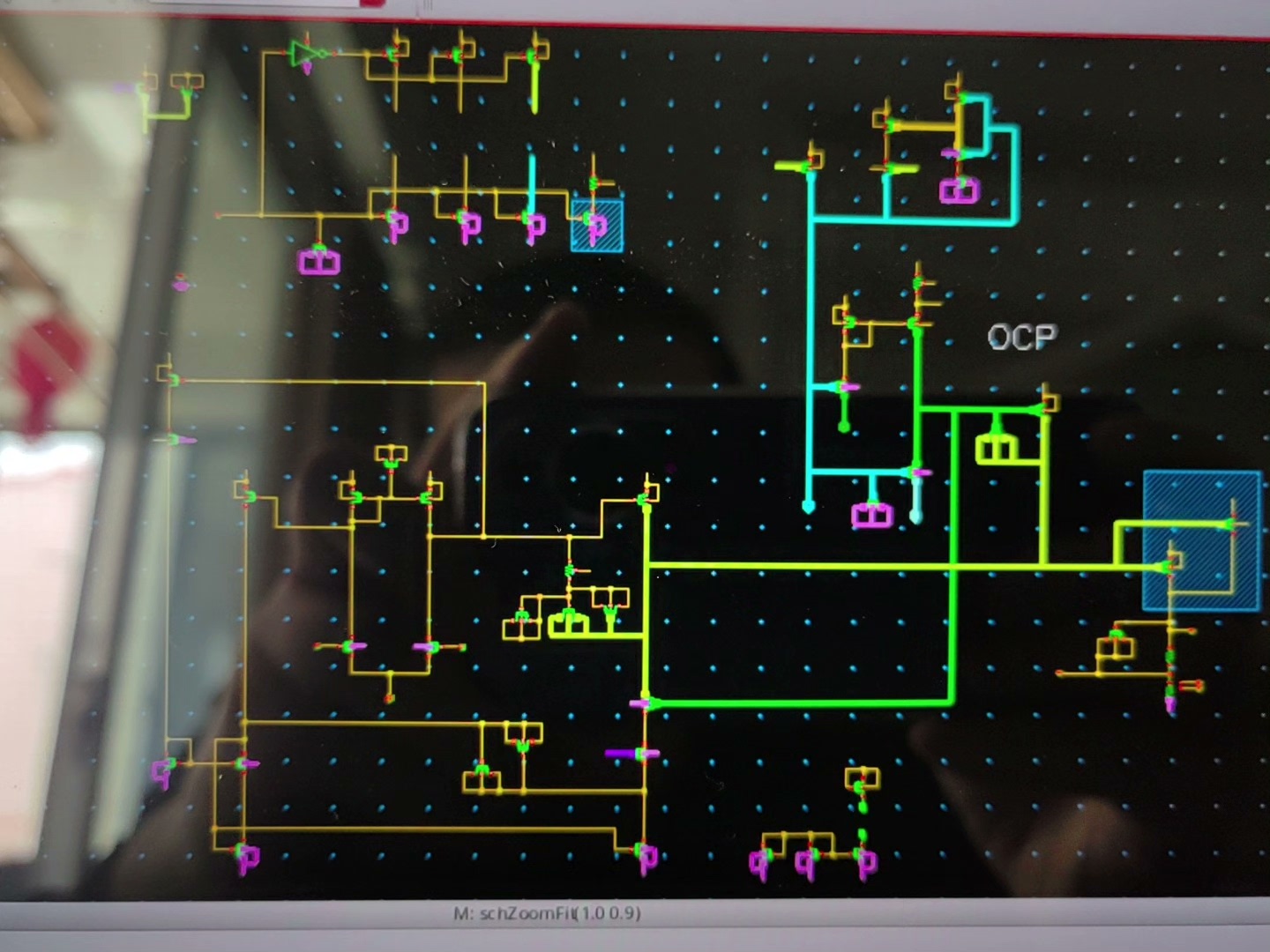

保护电路的设计更有意思。当检测到短路时，内部的foldback限流机制会启动：

verilog 复制代码

// 简化版限流状态机
always @(temp_sensor or vout) begin
    casez({over_temp, short_circuit})
        2'b?1: current_limit = 30mA;  // 短路时主动限流
        2'b1?: enable = 0;           // 超温直接断电
        default: current_limit = 300mA;
    endcase
end

这种双重保护策略比单纯切断输出更聪明------短路时先降流维持基本功能，真遇到温度爆表再彻底关机。实测中用热成像仪观察，芯片表面温度分布均匀，说明功率管布局肯定做了蜂窝状分散处理。

上电复位模块的时序设计也暗藏玄机：

c 复制代码

// POR延时计算模型
void por_delay() {
    float RC = 1e6 * 0.1e-6;  // 1MΩ * 0.1μF
    for(int i=0; i<5*RC; i++){
        vcap += (VDD - vcap) * (1 - exp(-i/RC));
        if(vcap > 0.8*VDD) break;
    }
}

这个软启动策略让输出电压像太极拳一样缓缓升起，避免了浪涌电流冲击。实际用示波器抓波形，能看到Vout的上升沿带着优美的指数曲线，完全不像某些国产芯片跟过山车似的跳变。

最后说下接地电流的控制秘诀。在睡眠模式下，芯片内部其实玩了个金蝉脱壳：

spice 复制代码

.subckt sleep_switch 1 2 3
SW1 1 2 3 0 NMOS W=10u L=0.18u
Rleak 1 2 10G
.ends

10GΩ的等效阻抗让漏电流直接进入pA级别，这相当于在电流路径上建了个三峡大坝。用皮安表实测待机电流，指针基本处于"假装在工作"的状态。

这芯片最让我服气的是，明明塞进去二十几个模块，面积却控制得跟指甲盖似的。逆向工程时看到电源轨走线全是45度折线，敢情版图工程师是个强迫症晚期。不过话说回来，这种设计确实让寄生参数降到了最低，难怪敢标2%的精度。

下次拆个运动手环，说不定就能看到这芯片的真人秀了。电池供电设备要的就是这种"静如处子，动如脱兔"的劲儿，关键时刻不掉链子，平时存在感为零，这才是模拟电路设计的最高境界。
