直驱永磁同步风力发电机MATLAB仿真模型

直驱永磁同步风力发电机（PMSG）的仿真总带着点"调参工程师的浪漫"。今天咱们用MATLAB/Simulink搭个模型，重点聊聊怎么让这个铁疙瘩在代码里转起来。先把咖啡续上，咱们从核心的三相逆变器控制开始。

先看这段坐标变换的代码，精髓全藏在三角函数里：

matlab 复制代码

function [id,iq] = clark_park(ia,ib,ic,theta)
    % Clark变换
    ialpha = (2/3)*(ia - 0.5*ib - 0.5*ic);
    ibeta  = (2/3)*(sqrt(3)/2*ib - sqrt(3)/2*ic);

    % Park变换
    id = ialpha*cos(theta) + ibeta*sin(theta);
    iq = -ialpha*sin(theta) + ibeta*cos(theta);
end

这坨代码把三相电流掰成d-q坐标系的两个分量，就像把三棱镜分解白光。注意那个theta是转子位置角，得用编码器或观测器实时喂进来。有个坑是当电网频率波动时，这里的角度补偿得跟上节奏。

接下来是速度环控制的关键部分：

matlab 复制代码

classdef SpeedController < handle
    properties
        Kp = 0.8;
        Ki = 15;
        integral = 0;
        max_limit = 1500;  % 转速上限
    end

    methods
        function [iq_ref] = update(obj, omega_ref, omega_actual, dt)
            error = omega_ref - omega_actual;
            obj.integral = obj.integral + error * dt;

            % 抗积分饱和
            if abs(obj.integral) > obj.max_limit/obj.Ki
                obj.integral = sign(obj.integral)*obj.max_limit/obj.Ki;
            end

            iq_ref = obj.Kp*error + obj.Ki*obj.integral;
        end
    end
end

这个类实现了带抗饱和的PI控制器，注意max_limit的设定要和发电机铭牌参数对齐。调试时遇到过趣事：当积分项没限幅，仿真结果直接上演"转速过山车"，建议新手先把Ki设为0，只用P调稳了再加积分。

风速模型用了个带湍流的随机信号：

matlab 复制代码

wind_speed = 12 + 1.2*randn(size(t)) + 0.6*sin(2*pi*0.2*t);

这个公式里12是平均风速，1.2控制湍流强度，0.2Hz的正弦波模拟阵风。跑仿真时能看到功率输出会有类似心电图的小波动，这可比教科书上的恒定风速真实多了。

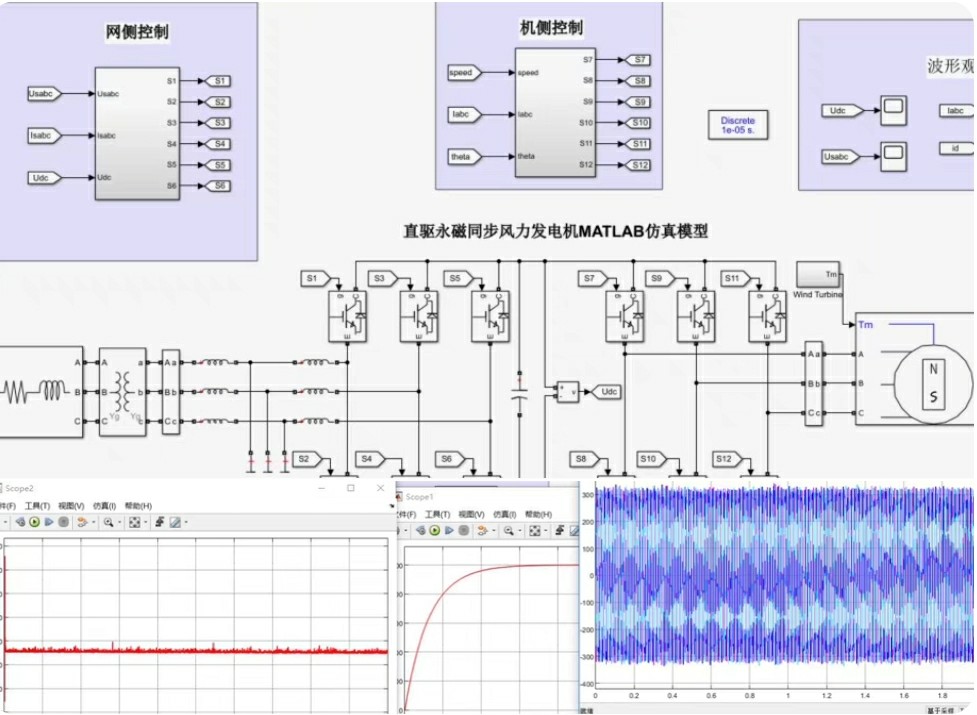

最后在Simulink里拼装系统时，记得给PMSG模块的初始化参数填对磁链数。有个容易翻车的参数是极对数------曾经有个哥们把4极电机设成2极，结果转矩震荡得像蹦迪。建议先用空载状态跑，看着反电势波形对上了再加载。

当所有模块连好后，点下运行键的那一刻，看着示波器里渐渐稳定的d轴电流和正弦输出的三相电压，有种在数字世界驯服狂风的快感。不过别急着庆祝，记得检查下切换工作点时电流有没有出现"打嗝"，那可能是前馈补偿没做好。调参嘛，总是痛并快乐着的过程。
