1. 电流和电压差分测量
该配置可用于 Otii Arc 和 Otii Ace两种仪器。它支持在不使用 Otii 内部电源的情况下进行电流和电压测量。在此情况下，被测设备（DUT）由外部电源供电，并通过外部分流电阻（shunt resistor）进行测量。
通过这种方式，Otii 的内部电源输出可继续作为独立电源或测量通道，在系统中其他部分使用。
此应用场景与另外一种场景"子系统功耗测量（Subsystem power measurement）"类似，但在本案例中并未使用主通道（main channel）。
对于 Otii Ace，如果主通道未用于其他用途，建议使用 In-line 串联 模式 或Ampere meter 电流表模式，并通过 SENSE 接口进行电压测量。
2. 使用 Otii Arc/Ace 进行差分测量的连接设置
所需产品
-
Otii Arc Pro 或 Otii Ace Pro
-
分流电阻 R

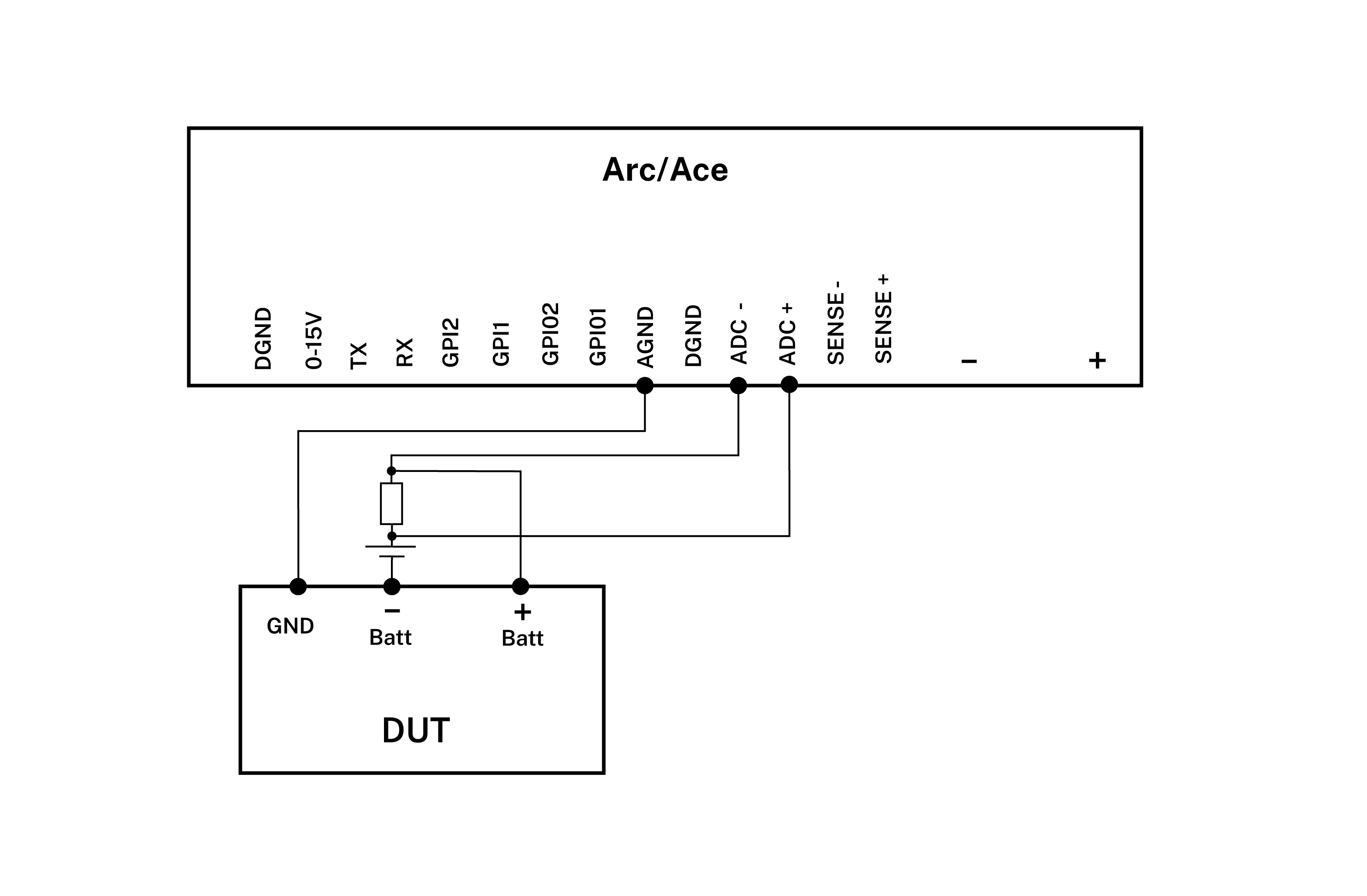

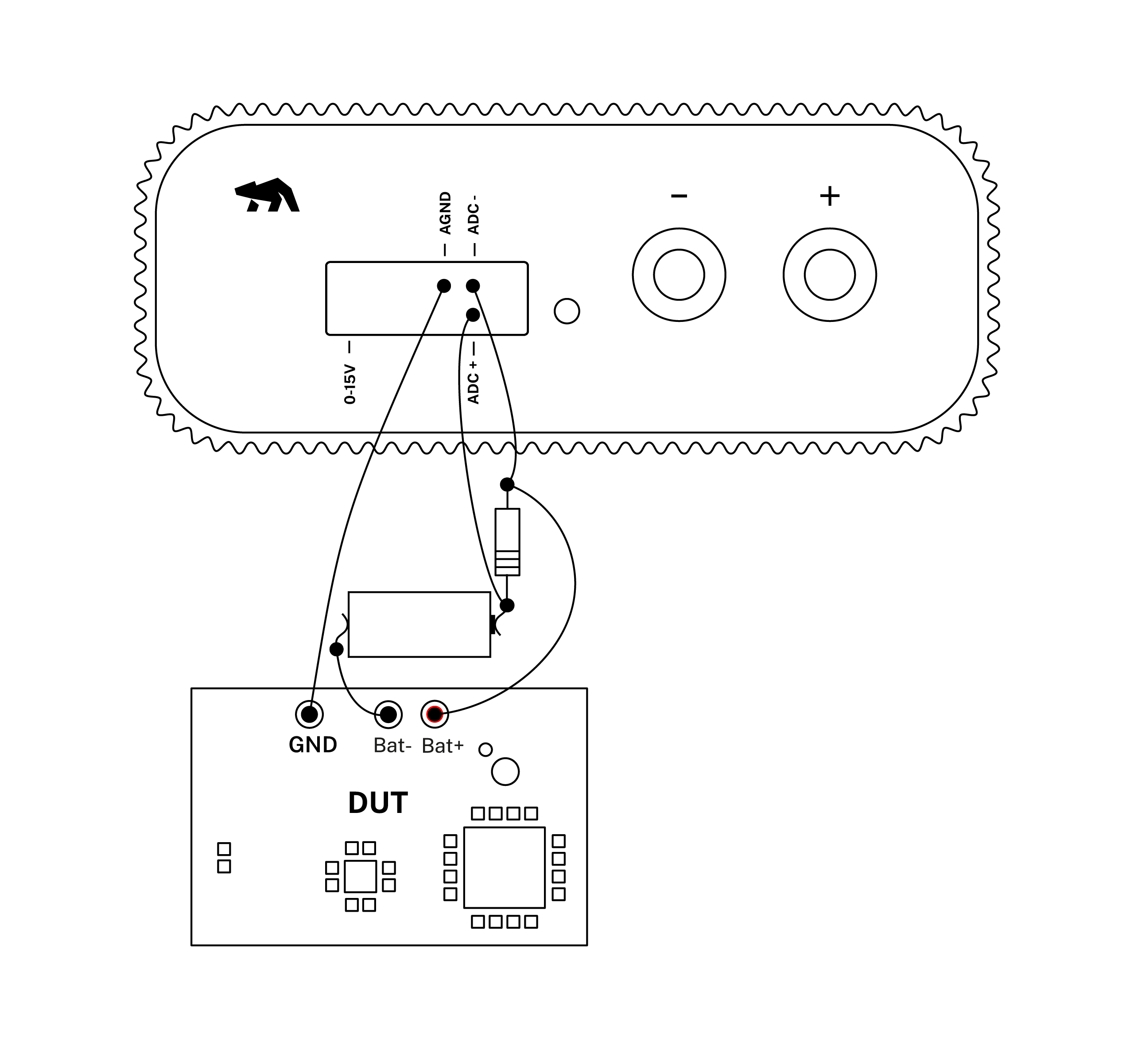

连接方法
-
通过 USB 将 Arc/Ace 连接至电脑。如有需要，可添加外部电源。
-
将外部分流电阻 R 串联连接在电池或能量采集器（energy harvester）的正极，与 DUT （被测件）的电池正极端子或 电源连接器之间。
-
电阻值 R 必须根据计算确定，从而使得电阻两端的电压降低于 Arc/Ace 数据手册中针对差分电压测量的最大值。
-
将 ADC+ 连接至分流电阻的高端（此点同时作为电压测量点）。
-
将 ADC- 连接至分流电阻的低端。
-
将 DUT 的电池负极端子或电源连接器负极，连接至电池 或能量采集器的负极。
-
将 AGND 连接至 DUT 的地（GND）。
3. 在 Otii 应用程序中开始操作
-

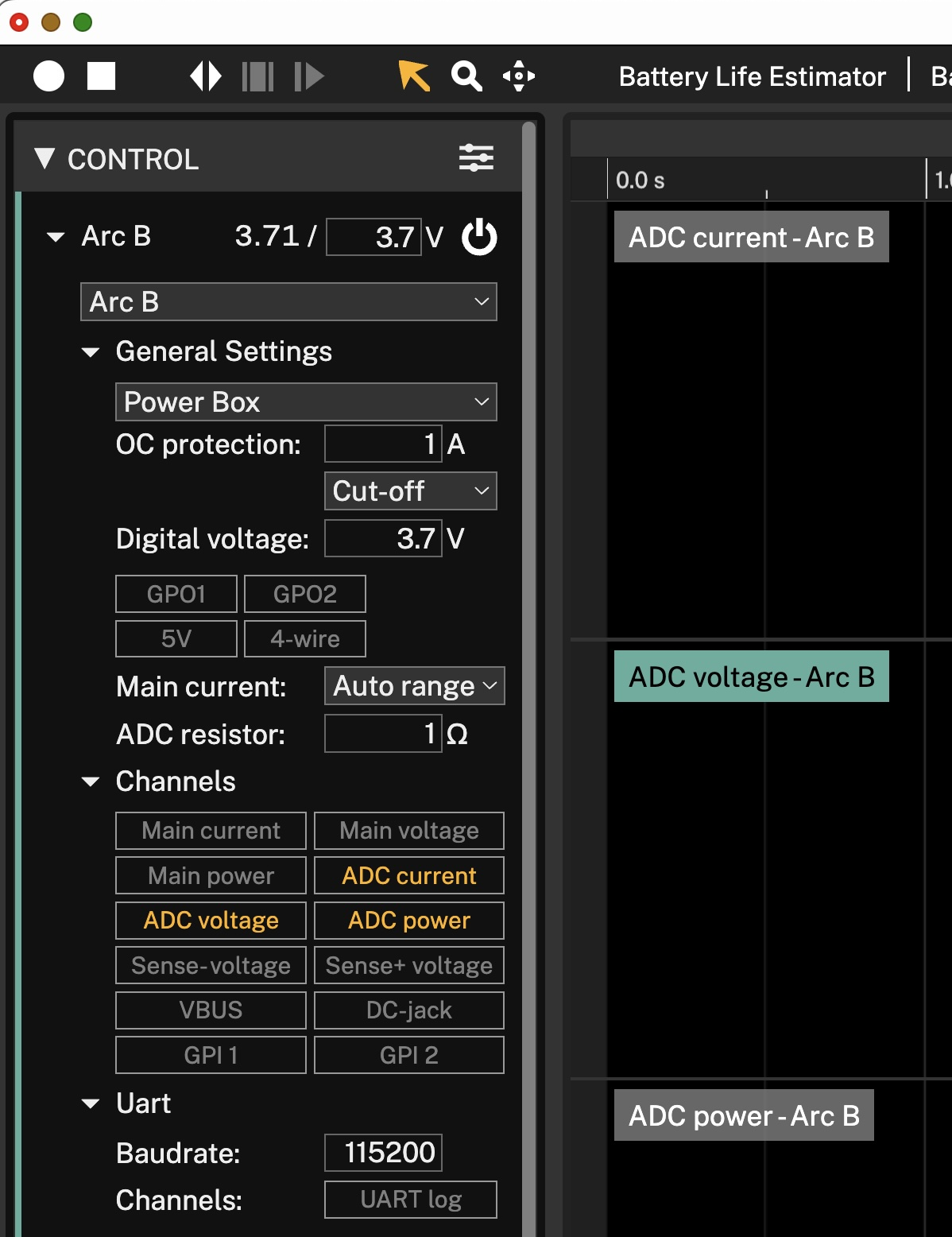

在侧边栏的 "Control" 下添加使用中的 Arc/Ace设备（设备可重命名）。
-
在 ADC resistor （电阻）设置中输入电阻 R 的数值。
-
启用 ADC current （电流）、ADC voltage （电压）和 ADC power （功率）通道。
-
开始测量录制（Start a recording）。
