【即插即用网络结构专题】SCConv：一种基于空间合通道重构的高效卷积模块

PixelMind2025-12-02 11:22

SCConv: Spatial and Channel Reconstruction Convolution for Feature Redundancy（2023 CVPR）

    • 一、研究背景
    • 二、方法
    • 三、实验结果
      • 1.消融实验：验证SCConv内部组件有效性

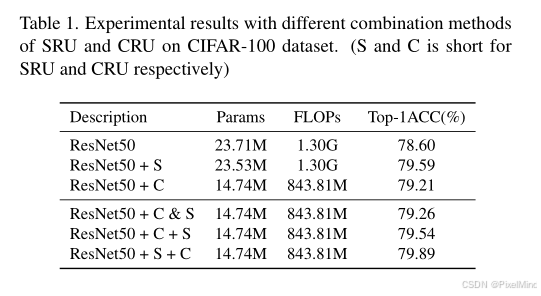

        • [1.1 SRU与CRU的独立贡献及最优组合方式](#1.1 SRU与CRU的独立贡献及最优组合方式)

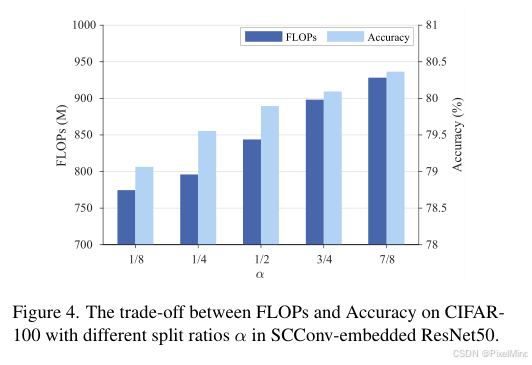

        • [1.2 CRU中分割比α的最优值](#1.2 CRU中分割比α的最优值)

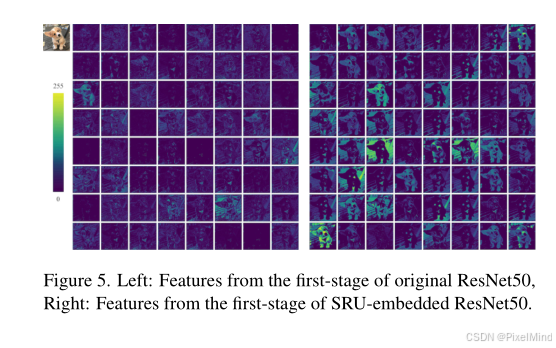

      • [2. 特征可视化验证](#2. 特征可视化验证)
      • [3. 图像分类实验：验证SCConv在分类任务的优越性](#3. 图像分类实验：验证SCConv在分类任务的优越性)

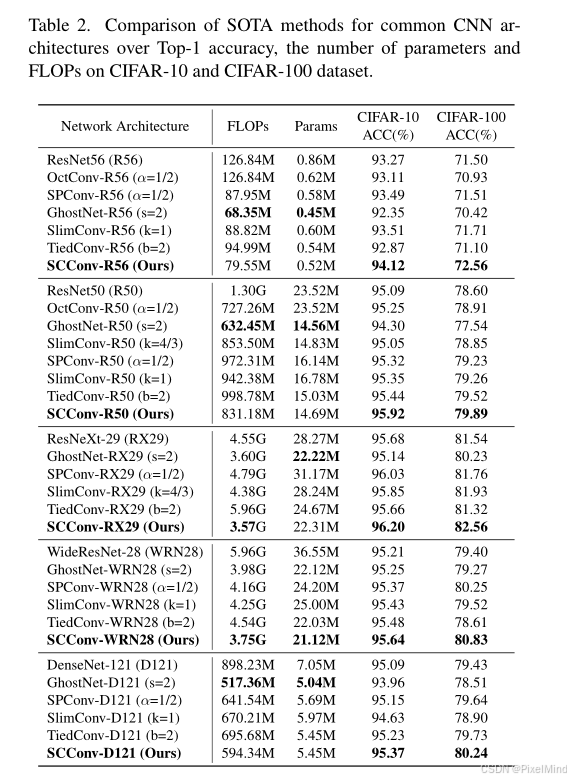

        • [3.1 CIFAR-10/100数据集（小尺寸图像）](#3.1 CIFAR-10/100数据集（小尺寸图像）)

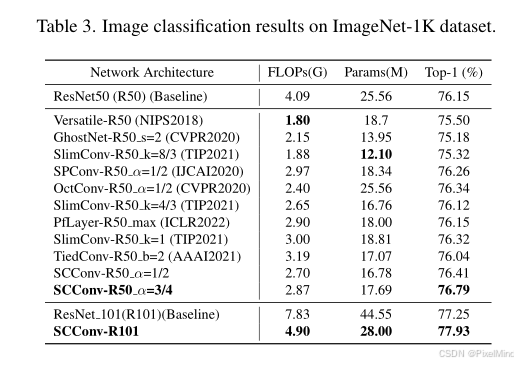

        • [3.2 ImageNet-1K数据集（大尺寸图像）](#3.2 ImageNet-1K数据集（大尺寸图像）)
    • 四、总结

该文章提出了一种名为 SCConv（Spatial and Channel Reconstruction Convolution）的高效卷积模块，旨在通过减少卷积神经网络（CNNs）中的空间和通道冗余，在降低计算成本与模型存储的同时提升性能，相关研究成果发表于 CVPR 2023。

参考资料如下：

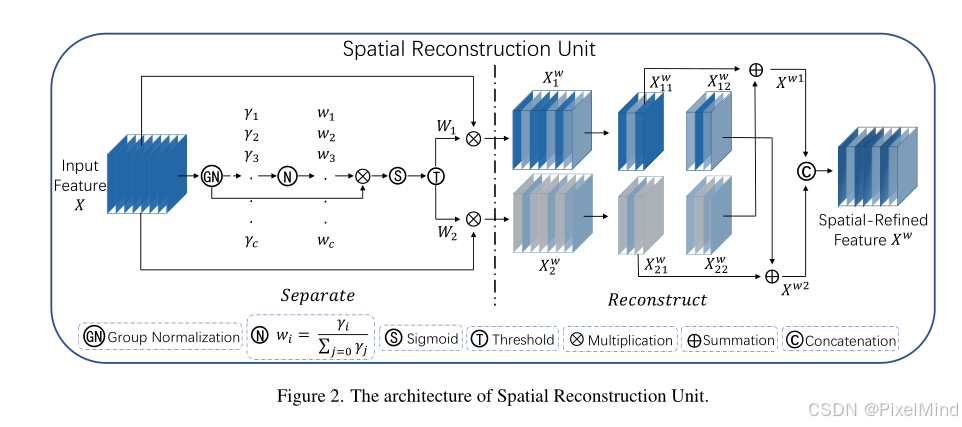

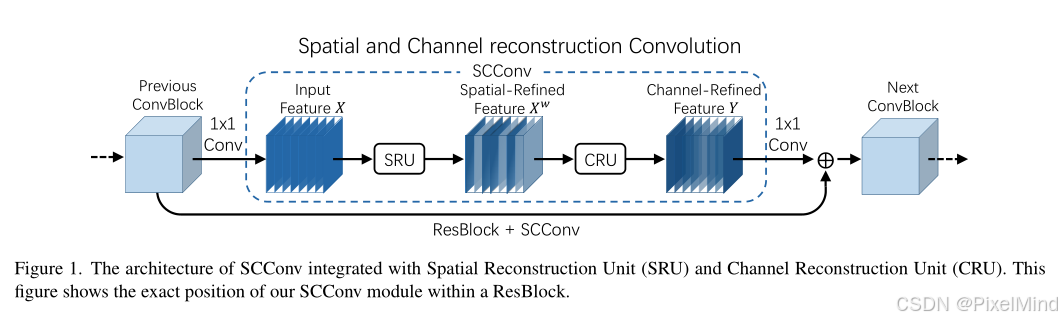

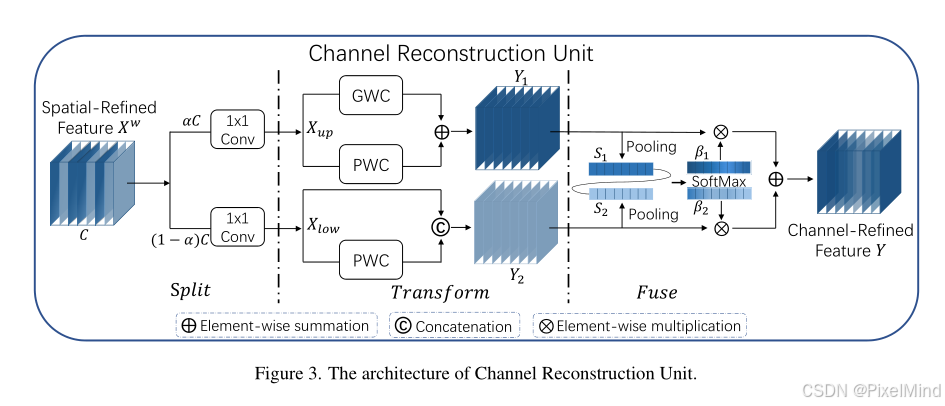

1\]. [论文地址](https://openaccess.thecvf.com/content/CVPR2023/papers/Li_SCConv_Spatial_and_Channel_Reconstruction_Convolution_for_Feature_Redundancy_CVPR_2023_paper.pdf) *** ** * ** *** ### 一、研究背景 卷积神经网络（Convolutional Neural Networks, CNN）在各类计算机视觉任务中展现出卓越性能，但这一成就的背后是巨大的计算资源消耗，部分原因在于卷积层会提取冗余特征。近年来的研究方向主要分为两类：一类是对训练成熟的大规模模型进行压缩，另一类是探索设计精良的轻量级模型。 在论文中，作者尝试利用特征间的空间冗余与通道冗余来实现CNN压缩，并提出一种高效的卷积模块------SCConv（空间与通道重构卷积，Spatial and Channel Reconstruction Convolution）。该模块旨在减少冗余计算，同时促进具有代表性的特征学习。 所提出的SCConv由两个单元构成：空间重构单元（Spatial Reconstruction Unit, SRU）和通道重构单元（Channel Reconstruction Unit, CRU）。其中，SRU采用"分离-重构"（separate-and-reconstruct）方法抑制空间冗余，而CRU则通过"分割-转换-融合"（split-transform-and-fuse）策略减少通道冗余。此外，SCConv是一种"即插即用"（plug-and-play）的架构单元，可直接用于替换各类卷积神经网络中的标准卷积。 实验结果表明，嵌入SCConv的模型能够通过减少冗余特征，在显著降低模型复杂度与计算成本的同时，实现更优的性能表现。。 ### 二、方法 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/a547124162cd4ea48be4011219cfa28b.png) SCConv是一个顺序组合的双单元模块，整体流程为：输入特征先经过**空间重构单元（SRU）** 完成空间冗余抑制与空间精炼特征生成，再将空间精炼特征输入**通道重构单元（CRU）** 完成通道冗余抑制与通道精炼特征生成，最终输出可用于后续网络层的高效特征。该模块不引入额外架构依赖，可无缝嵌入ResNet、ResNeXt、等主流CNN backbone，替换其中的标准3×3卷积层。 #### 1.核心单元1：空间重构单元（SRU）------抑制空间冗余 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/71e2b0bd061d4d4bbc30dcdd1dee09ea.png) SRU采用"**分离-重构（Separate-and-Reconstruct）** "策略，通过"评估特征重要性→分离有效与冗余特征→交叉重构强化有效特征"三步，实现空间冗余抑制，具体流程如下： ##### 1.1.特征重要性评估：基于组归一化（GN）的权重度量 针对输入特征图 X ∈ R N × C × H × W X \\in \\mathbb{R}\^{N \\times C \\times H \\times W} X∈RN×C×H×W（其中 N N N 为批次大小， C C C 为通道数， H / W H/W H/W 为空间高/宽），首先通过组归一化（GN）标准化特征，公式为： X o u t = G N ( X ) = γ X − μ σ 2 + ε + β X_{out }=GN(X)=\\gamma \\frac{X-\\mu}{\\sqrt{\\sigma\^{2}+\\varepsilon}}+\\beta Xout=GN(X)=γσ2+ε X−μ+β 其中 μ / σ \\mu/\\sigma μ/σ 为特征的均值/标准差， ε \\varepsilon ε为防止分母为0的微小常数， γ \\gamma γ（可训练缩放因子）和 β \\beta β（可训练偏移因子）为GN的 affine 参数。 SRU核心创新在于**利用 γ ∈ R C \\gamma \\in \\mathbb{R}\^{C} γ∈RC度量特征图的空间信息丰富度** ：空间像素变化越显著（信息越丰富）的特征图，其 γ \\gamma γ 值越大；反之则为冗余特征图。 ##### 1.2 特征分离：门控机制划分有效与冗余特征 为量化特征重要性，先计算归一化相关权重 W γ ∈ R C W_{\\gamma} \\in \\mathbb{R}\^{C} Wγ∈RC，表示各通道特征图的相对重要性，公式为： W γ = { w i } = γ i ∑ j = 1 C γ j , i , j = 1 , 2 , ⋯   , C W_{\\gamma}=\\left\\{w_{i}\\right\\}=\\frac{\\gamma_{i}}{\\sum_{j=1}\^{C} \\gamma_{j}}, i, j=1,2, \\cdots, C Wγ={wi}=∑j=1Cγjγi,i,j=1,2,⋯,C 再通过sigmoid函数将 W γ W_{\\gamma} Wγ映射到（0,1）区间，并引入**阈值（实验中设为0.5）** 进行门控： * 权重 w i \> 0.5 w_i \> 0.5 wi\>0.5的特征图标记为"信息丰富特征"，对应权重 W 1 W_1 W1； * 权重 w i ≤ 0.5 w_i \\leq 0.5 wi≤0.5的特征图标记为"空间冗余特征"，对应权重 W 2 W_2 W2； 最终通过元素乘法将输入特征 X X X 分离为两部分： X 1 w = W 1 ⊗ X ( 信息丰富特征 ) , X 2 w = W 2 ⊗ X ( 空间冗余特征 ) X_1\^w = W_1 \\otimes X \\quad (\\text{信息丰富特征}), \\quad X_2\^w = W_2 \\otimes X \\quad (\\text{空间冗余特征}) X1w=W1⊗X(信息丰富特征),X2w=W2⊗X(空间冗余特征) （其中 ⊗ \\otimes ⊗ 表示乘法） ##### 1.3 特征重构：交叉融合强化有效特征 为避免直接丢弃冗余特征导致的信息损失，SRU采用**交叉重构策略**，将冗余特征中的少量有效信息融入信息丰富特征，同时压缩空间冗余： * 对 X 1 w X_1\^w X1w 和 X 2 w X_2\^w X2w 分别进行子特征划分（如划分为 X 11 w , X 12 w X_{11}\^w, X_{12}\^w X11w,X12w和 X 21 w , X 22 w X_{21}\^w, X_{22}\^w X21w,X22w）； * 交叉求和: X w 1 = X 11 w ⊕ X 22 w X\^{w1} = X_{11}\^w \\oplus X_{22}\^w Xw1=X11w⊕X22w， X w 2 = X 21 w ⊕ X 12 w X\^{w2} = X_{21}\^w \\oplus X_{12}\^w Xw2=X21w⊕X12w（其中 ⊕ \\oplus ⊕ 表示元素求和）； * 拼接输出：将 X w 1 X\^{w1} Xw1 和 X w 2 X\^{w2} Xw2 拼接，得到**空间精炼特征 X w X\^w Xw** ，公式为： X w = X w 1 ∪ X w 2 X\^w = X\^{w1} \\cup X\^{w2} Xw=Xw1∪Xw2 （其中 ∪ \\cup ∪ 表示通道维度拼接） 此过程既抑制了空间冗余，又通过交叉融合强化了有效特征的表达能力，且未增加额外计算量。 #### 2.核心单元2：通道重构单元（CRU）------抑制通道冗余 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/c19194962cee44c9ba391fe24493ca33.png) CRU针对SRU输出的空间精炼特征 X w X\^w Xw，采用"**分割-转换-融合（Split-Transform-and-Fuse）** "策略，在减少通道冗余的同时，通过轻量级操作提取高维代表性特征，具体流程如下： ##### 2.1 特征分割：按比例拆分与通道压缩 首先对空间精炼特征 X w ∈ R C × H × W X\^w \\in \\mathbb{R}\^{C \\times H \\times W} Xw∈RC×H×W进行两步处理： * **比例分割** ：按通道比例 α \\alpha α（实验中最优值为1/2）将通道分为两部分：上部分含 α C \\alpha C αC 个通道，下部分含 ( 1 − α ) C (1-\\alpha) C (1−α)C 个通道； * **通道压缩** ：引入"压缩比 r r r"（实验中设为2），对两部分特征分别应用1×1卷积，将通道数压缩至 α C / r \\alpha C/r αC/r（上部分）和 ( 1 − α ) C / r (1-\\alpha) C/r (1−α)C/r（下部分），得到压缩后的特征 X u p X_{up} Xup（上部分）和 X l o w X_{low} Xlow（下部分）。 此步骤通过通道拆分与压缩，初步减少通道维度的冗余，并降低后续转换操作的计算成本。 ##### 2.2 特征转换：轻量级操作提取分层特征 CRU将 X u p X_{up} Xup和 X l o w X_{low} Xlow 输入不同的转换分支，分别提取"高维代表性特征"和"浅层补充特征"，实现特征分层学习： ###### （1）上部分转换分支（Rich Feature Extractor）：提取高维特征 针对 X u p X_{up} Xup，采用"组卷积（GWC）+点卷积（PWC）"的组合，替换计算昂贵的标准 k × k k×k k×k 卷积（实验中 k = 3 k=3 k=3）： * **组卷积（GWC）** ：将 X u p X_{up} Xup 的通道分为 g g g个组（实验中 g = 2 g =2 g=2 ），每组独立进行3×3卷积，通过稀疏通道连接减少参数与计算量（避免标准卷积的全通道连接冗余）； * **点卷积（PWC）**：对GWC输出应用1×1卷积，弥补GWC导致的通道间信息割裂，促进通道间信息流动； * **特征融合** ：将GWC和PWC的输出进行元素-wise求和，得到高维代表性特征 Y 1 Y_1 Y1，公式为： Y 1 = M G X u p + M P 1 X u p Y_1 = M\^G X_{up} + M\^{P_1} X_{up} Y1=MGXup+MP1Xup 其中 M G M\^G MG 为GWC的可训练权重矩阵， M P 1 M\^{P_1} MP1 为PWC的可训练权重矩阵， Y 1 ∈ R C × H × W Y_1 \\in \\mathbb{R}\^{C \\times H \\times W} Y1∈RC×H×W。 ###### （2）下部分转换分支（Supplementary Feature Extractor）：提取浅层特征 针对 X l o w X_{low} Xlow，采用"廉价操作+特征复用"策略，在极低计算成本下补充浅层细节特征： * **廉价PWC** ：仅应用1×1卷积（权重矩阵 M P 2 M\^{P_2} MP2），生成浅层特征 M P 2 X l o w M\^{P_2} X_{low} MP2Xlow； * **特征复用** ：直接复用原始 X l o w X_{low} Xlow，避免重复计算； * **特征拼接** ：将生成的浅层特征与复用特征拼接，得到浅层补充特征 Y 2 Y_2 Y2，公式为： Y 2 = M P 2 X l o w ∪ X l o w Y_2 = M\^{P_2} X_{low} \\cup X_{low} Y2=MP2Xlow∪Xlow 其中 Y 2 ∈ R C × H × W Y_2 \\in \\mathbb{R}\^{C \\times H \\times W} Y2∈RC×H×W，此分支计算成本仅为上部分分支的1/3\~1/2，且通过复用保留了原始特征的细节信息。 ##### 2.3 特征融合：自适应权重合并分层特征 为避免直接拼接/求和导致的特征权重失衡，CRU借鉴简化的SKNet注意力机制，对 Y 1 Y_1 Y1 和 Y 2 Y_2 Y2 进行**自适应融合**： * **全局平均池化** ：对 Y 1 Y_1 Y1 和 Y 2 Y_2 Y2 分别应用全局平均池化，提取通道维度的全局统计信息 S 1 ∈ R C × 1 × 1 S_1 \\in \\mathbb{R}\^{C \\times 1 \\times 1} S1∈RC×1×1 和 S 2 ∈ R C × 1 × 1 S_2 \\in \\mathbb{R}\^{C \\times 1 \\times 1} S2∈RC×1×1，公式为： S m = 1 H × W ∑ i = 1 H ∑ j = 1 W Y c ( i , j ) , m = 1 , 2 S_m = \\frac{1}{H \\times W} \\sum_{i=1}\^{H} \\sum_{j=1}\^{W} Y_{c}(i, j), m=1,2 Sm=H×W1i=1∑Hj=1∑WYc(i,j),m=1,2 * **通道注意力权重计算** ：通过softmax函数对 S 1 S_1 S1 和 S 2 S_2 S2 归一化，生成特征重要性权重 β 1 \\beta_1 β1 和 β 2 \\beta_2 β2（满足 β 1 + β 2 = 1 \\beta_1 + \\beta_2 = 1 β1+β2=1），公式为： β 1 = e S 1 e S 1 + e S 2 , β 2 = e S 2 e S 1 + e S 2 \\beta_1 = \\frac{e\^{S_1}}{e\^{S_1} + e\^{S_2}}, \\quad \\beta_2 = \\frac{e\^{S_2}}{e\^{S_1} + e\^{S_2}} β1=eS1+eS2eS1,β2=eS1+eS2eS2 * **自适应融合** ：按权重对 Y 1 Y_1 Y1和 Y 2 Y_2 Y2进行元素加权求和，得到**通道精炼特征 Y Y Y** ，公式为： Y = β 1 Y 1 + β 2 Y 2 Y = \\beta_1 Y_1 + \\beta_2 Y_2 Y=β1Y1+β2Y2 此过程可根据任务需求动态调整高维特征与浅层特征的贡献度，进一步提升特征表达的有效性。 #### 3.方案复杂度优势（参数与计算量分析） SCConv的参数主要集中在CRU的转换阶段，相比标准卷积，其复杂度降低显著： ##### 3.1 标准卷积的参数计算 标准 k × k k×k k×k 卷积的参数数量公式为： P s = k 2 × C 1 × C 2 P_s = k\^2 \\times C_1 \\times C_2 Ps=k2×C1×C2 其中 C 1 C_1 C1 为输入通道数， C 2 C_2 C2 为输出通道数， k k k 为卷积核大小（如3×3卷积 k = 3 k=3 k=3）。 ##### 3.2 SCConv的参数计算 SCConv的参数由CRU的"分割-转换"阶段的1×1卷积、GWC、PWC参数组成，公式为： P s c = 1 × 1 × α C 1 × α C 1 r + k 2 × α C 1 g r × C 2 g × g + 1 × 1 × α C 1 r × C 2 + ( 1 − α ) C 1 × ( 1 − α ) C 1 r + 1 × 1 × ( 1 − α ) C 1 r × ( C 2 − 1 − α r C 1 ) \\begin{aligned} P_{sc}= \& 1×1×\\alpha C_1×\\frac{\\alpha C_1}{r} + k\^2×\\frac{\\alpha C_1}{g r}×\\frac{C_2}{g}×g + 1×1×\\frac{\\alpha C_1}{r}×C_2 \\\\ \& + (1-\\alpha) C_1×\\frac{(1-\\alpha) C_1}{r} + 1×1×\\frac{(1-\\alpha) C_1}{r}×\\left(C_2 - \\frac{1-\\alpha}{r} C_1\\right) \\end{aligned} Psc=1×1×αC1×rαC1+k2×grαC1×gC2×g+1×1×rαC1×C2+(1−α)C1×r(1−α)C1+1×1×r(1−α)C1×(C2−r1−αC1) 在实验最优参数设置（ α = 1 / 2 \\alpha=1/2 α=1/2 、 、 、r=2 、 、 、g=2 、 、 、k=3 、 、 、 C_1=C_2=C ）下， ）下， ）下， P s / P s c ≈ 5 P_s / P_{sc} \\approx 5 Ps/Psc≈5，即SCConv的参数数量仅为标准卷积的1/5，计算量同步降低约70%\~80%，且无精度损失。 ### 三、实验结果 该轮文围绕所提SCConv（空间与通道重构卷积）模块的有效性验证，设计了多维度实验，全面验证了SCConv在"降低模型复杂度"与"提升任务性能"上的优势，具体实验内容如下： #### 1.消融实验：验证SCConv内部组件有效性 为明确SCConv中"空间重构单元（SRU）""通道重构单元（CRU）"的独立作用及组合方式的合理性，以ResNet50为基线，在CIFAR-100数据集上开展消融实验，核心结论如下： ##### 1.1 SRU与CRU的独立贡献及最优组合方式 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/392796a8dfaf41d1ad7b03dc25d1020f.png) * 独立贡献： **仅嵌入SRU（ResNet50+S）** ：无额外计算量（FLOPs与原始ResNet50持平），但Top-1准确率提升近1%（从78.60%升至79.59%），证明SRU可在不增加复杂度的前提下，通过抑制空间冗余强化特征表达； **仅嵌入CRU（ResNet50+C）**：参数减少38%（从23.71M降至14.74M）、FLOPs减少35%（从1.30G降至843.81M），同时Top-1准确率提升0.8%（至79.21%），证明CRU能有效降低通道冗余，平衡效率与性能。 * 最优组合方式： 对比3种组合策略（顺序空间-通道S+C、顺序通道-空间C+S、并行C\&S），结果显示：**S+C（先SRU后CRU）** 效果最优：Top-1准确率达79.89%，显著高于C+S（79.54%）与并行C\&S（79.26%）； ##### 1.2 CRU中分割比α的最优值 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/c16b9d45deaf459695343c4be79563ef.png) 为确定CRU中"通道分割比例α"（将通道分为αC和(1-α)C两部分）的最优值，在α=1/8\~7/8范围内测试，发现： * α增大时，模型准确率先升后稳，FLOPs同步小幅增加； * **α=1/2** 时实现"精度-效率"最佳平衡：既保证上部分转换分支（提取高维特征）有足够通道数，又避免下部分分支（补充浅层特征）通道过少导致信息丢失，因此后续实验均采用α=1/2。 #### 2. 特征可视化验证 对"原始ResNet50"与"SRU-嵌入ResNet50"的第一阶段特征图可视化，发现： * SRU嵌入模型的特征图"模式更丰富"：冗余背景区域（如均匀色块）的特征被抑制，物体关键细节（如边缘、纹理）的特征更突出且多样化； * 直接证明SRU能有效筛选空间有效特征，为后续CRU的通道精炼奠定基础。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/a296458b3cc7400fbb49a3967260ad4b.png) #### 3. 图像分类实验：验证SCConv在分类任务的优越性 在CIFAR-10/100、ImageNet-1K三大分类数据集上，将SCConv-嵌入模型与OctConv、GhostNet、SPConv、SlimConv、TiedConv等SOTA轻量级方法对比，核心结果如下： ##### 3.1 CIFAR-10/100数据集（小尺寸图像） ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/7bf44ec77e194189812b6a3093e147ec.png) 所有SCConv-嵌入模型均在"参数更少、计算量更低"的前提下，实现更高Top-1准确率，典型结果如下： * **ResNet56基线**：SCConv-R56参数仅0.52M（为原始ResNet56的62.7%）、FLOPs 79.55M（62.7%），但CIFAR-10准确率达94.12%（+0.85%）、CIFAR-100达72.56%（+1.06%），优于GhostNet-R56（CIFAR-10仅92.35%）、SlimConv-R56（CIFAR-100仅71.71%）； * **ResNet50基线**：SCConv-R50参数14.69M（原始的62.5%）、FLOPs 831.18M（63.9%），CIFAR-10准确率95.92%（+0.83%）、CIFAR-100达79.89%（+1.29%），且优于同复杂度的SlimConv-R50（CIFAR-100仅78.85%）； * **其他架构（ResNeXt-29、WideResNet-28等）**：SCConv-嵌入模型均保持优势，例SCConv-WRN28参数21.12M（原始的57.8%），CIFAR-100准确率80.83%（+1.43%），同时计算量减少15.5%。 ##### 3.2 ImageNet-1K数据集（大尺寸图像） ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/8092e0a3c4f44dc896d73e5a28a4f420.png) 以ResNet50、ResNet101为基线，验证SCConv在大规模数据上的泛化性： * **ResNet50基线**：SCConv-R50（α=1/2）FLOPs 2.70G（原始的66.0%）、参数16.78M（65.6%），Top-1准确率76.41%（+0.26%）；当α=3/4时，准确率进一步升至76.79%（+0.64%），且计算量（2.87G）与SOTA方法PfLayer-R50（2.90G）相当，精度更高； * **ResNet101基线**：SCConv-R101仅用原始62.6%的计算量（4.90G vs 7.83G）、62.8%的参数（28.00M vs 44.55M），Top-1准确率提升0.68%（从77.25%至77.93%）； * **FLOPs-准确率曲线**：SCConv-R50的"计算量-精度"曲线位于所有对比方法（ResNet50、GhostNet-R50、SlimConv-R50等）上方，证明其在相同复杂度下精度最优，或相同精度下复杂度最低。 ### 四、总结 对本论文做个小结： **技术创新** ：首次提出 "空间 - 通道双维度联合冗余抑制" 策略，SRU 与 CRU 协同优化，弥补现有方法单维度优化的局限； **实用价值** ：SCConv 为 "即插即用" 模块，无需修改 CNN 架构即可替换标准卷积，适配 ResNet、ResNeXt 等多种 backbone，且兼容分类、检测等多任务； **性能优势** ：实验证明，SCConv - 嵌入模型在 "参数更少、计算量更低" 的前提下，精度全面优于 OctConv、GhostNet 等 SOTA 方法，为资源受限场景下的 CNN 部署提供高效解决方案。 综上，该论文通过 SCConv 模块的设计与验证，为 CNN 的 "高效化" 提供了新范式，对轻量级神经网络架构研究具有重要参考意义。 *** ** * ** *** **感谢阅读，欢迎留言或私信，一起探讨和交流。 如果对你有帮助的话，也希望可以给博主点一个关注，感谢。**
