引言

随着人工智能技术的爆发式增长，AI 芯片已成为推动这一技术革命的核心硬件基础。AI 芯片设计作为一个高度交叉的前沿领域，融合了计算机体系结构、数字电路设计、深度学习算法、编译器技术等多个学科，对人才的综合素质提出了极高要求。本研究报告旨在为有志于进入 AI 芯片设计领域的学习者提供一份全面、系统的知识体系指南，从理论基础到实践技能，从工具使用到项目经验，从技术前沿到职业发展，构建起完整的学习路径图。

当前，AI 芯片市场正处于高速发展期，从云端训练到边缘推理，从通用加速到专用架构，各类 AI 芯片产品层出不穷。这一趋势不仅带来了巨大的市场机遇，也对人才培养提出了新的挑战。传统的芯片设计教育体系已难以满足 AI 时代的需求，亟需建立一套适应 AI 芯片设计特点的知识体系和学习方法。本报告正是基于这一背景，通过深入分析 AI 芯片设计的技术特点、工具生态、项目实践和发展趋势，为学习者提供科学、系统、实用的指导。

一、AI 芯片设计理论基础体系

1.1 数字电路与计算机体系结构基础

AI 芯片设计的理论基础首先建立在扎实的数字电路和计算机体系结构知识之上。数字电路基础 涵盖了从基本逻辑门到复杂时序电路的完整知识体系，包括逻辑代数、组合逻辑电路、时序逻辑电路、状态机设计等核心内容(27)。这些基础知识是理解 AI 芯片内部硬件逻辑的基石，特别是在设计 AI 芯片的核心计算单元如乘法器、加法器、乘累加（MAC）单元时，需要深入理解电路的时序特性、功耗特征和面积效率。

在教材选择方面，美国加州大学伯克利分校的经典教材《数字集成电路：电路、系统与设计》被广泛推荐，该书分为基本单元、电路设计和系统设计三部分，深入分析了反相器并逐步延伸到复杂数字电路与系统的设计(10)。国内高校则普遍采用阎石的《数字电子技术基础》，该书涵盖数制转换、逻辑门电路、组合逻辑电路、时序逻辑电路等基础内容，配有大量习题帮助巩固概念(26)。

计算机体系结构 是 AI 芯片设计的另一重要理论基础，特别是在理解不同类型处理器架构特点方面。CPU 作为通用处理器，强调低延迟执行、复杂分支逻辑和系统协调；GPU 拥有大量简单核心（数千个 CUDA 核心），采用 SIMT 架构支持单指令多线程；而 NPU（神经网络处理器）专为神经网络计算优化，包含 MAC 单元、激活函数单元和数据重排单元等专用硬件(56)。理解这些架构差异对于设计高效的 AI 芯片至关重要。

在体系结构教材方面，2017 年图灵奖得主 Patterson 和 Hennessy 共同撰写的《计算机组成与设计：硬件 / 软件接口》是经典之作，该书采用 ARMv8 体系结构，讲解硬件技术、汇编语言、计算机算术运算、流水线、存储器层次结构以及 I/O 的基本原理(47)。William Stallings 的《Computer Organization and Architecture》也是国际广泛采用的经典教材，具有极高的权威性和系统性(46)。

1.2 深度学习算法与硬件映射原理

AI 芯片的设计目标是为深度学习算法提供高效的硬件加速，因此必须深入理解深度学习的算法原理和计算特征。深度学习基础理论 包括神经网络的数学模型、前向传播和反向传播算法、优化方法等核心内容。Ian Goodfellow 等撰写的《深度学习》被认为是该领域的奠基性经典教材，全书分为三部分：第一部分介绍基本的数学工具和机器学习概念，第二部分系统深入地讲解现今已成熟的深度学习方法和技术，第三部分讨论具有前瞻性的方向和想法(79)。

针对中文读者，《动手学深度学习》提供了能运行、可讨论的深度学习教科书，包含 PyTorch、NumPy/MXNet、TensorFlow 和 PaddlePaddle 等多种实现(80)。Christopher M. Bishop 的《深度学习：基础与概念》则与时俱进地涵盖了 Transformer、大语言模型（LLM）、生成对抗网络（GAN）、扩散模型等新技术新进展(82)。

在理解深度学习算法的基础上，需要进一步掌握算法与硬件的映射原理。这涉及到如何将神经网络的计算特性（如大量的矩阵乘法、卷积运算、激活函数等）映射到特定的硬件架构上。例如，卷积神经网络（CNN）的卷积层可以通过脉动阵列（Systolic Array）架构实现高效的并行计算；Transformer 模型的自注意力机制则需要专门的硬件支持来优化内存访问模式。理解这些映射关系是设计高效 AI 芯片的关键。

1.3 AI 芯片设计的 PPA 权衡理论

在 AI 芯片设计中，**PPA（性能 Performance、功耗 Power、面积 Area）** 是三个核心且相互制约的设计目标，构成了芯片设计的 "不可能三角"(63)。性能决定了芯片的计算速度和吞吐量，功耗影响芯片的散热设计和电池续航，面积则直接关系到制造成本和集成度。在实际设计中，需要根据具体应用场景在这三者之间进行权衡优化。

PPA 权衡的复杂性在于这三个指标之间存在着固有的矛盾关系。例如，提高性能通常需要增加计算单元或提高工作频率，但这会导致功耗增加；减小面积可以降低成本，但可能限制可集成的功能单元数量，从而影响性能；降低功耗可能需要采用更先进的工艺节点或优化电路结构，但这会增加设计复杂度和成本(65)。

现代 AI 芯片设计中，PPA 优化已发展为 **PPAT（性能、功耗、面积、时序）** 四维权衡体系。其中时序（Timing）不仅包括时钟频率，更强调单位时间内的有效计算能力，即 "算力密度"；功耗包括静态功耗、动态功耗以及各种低功耗技术（如 clock gating、power gating）的应用；面积直接关联芯片成本与市场竞争力，尤其在先进工艺节点下，每平方毫米都价值千金。

为了实现最优的 PPA 平衡，AI 芯片设计采用了多种创新技术。例如，存算一体架构通过将计算单元嵌入存储器内部，从根本上减少数据搬运，实现了数量级的能效比提升(212)。忆阻器技术的应用使得 ADC 模块的能耗开销锐减 57.2%，面积降低 30.7%，在 5-bit 量化下能效比传统方案高出 15.1 倍，面积优势达到 12.9 倍(214)。

1.4 人工智能算法基础与硬件适配

AI 芯片设计的核心挑战在于如何高效地支持各种人工智能算法的硬件实现。这要求设计者不仅要理解算法的数学原理，更要掌握算法的计算特征和硬件需求。深度学习算法基础 涵盖了从传统的 CNN、RNN 到现代的 Transformer、大语言模型等各种网络结构的原理和特点(84)。

CNN（卷积神经网络）的核心特征是局部连接和权值共享，这使得它特别适合图像处理任务。在硬件实现上，CNN 的卷积层可以通过并行计算架构实现高效加速，特别是使用脉动阵列结构可以显著提高数据复用率。Transformer 模型则基于自注意力机制，通过计算输入序列中所有元素之间的关联权重，直接实现全局范围内的信息交互(92)。这种架构的硬件实现挑战在于如何高效处理长序列和大规模矩阵运算。

算法与硬件的协同优化 是现代 AI 芯片设计的重要趋势。这包括在算法层面进行优化（如模型压缩、量化、剪枝等），以及在硬件层面进行专门设计（如定制化的计算单元、存储架构、数据通路等）。例如，通过 8 位定点量化可以在保持精度损失小于 1% 的情况下显著降低计算复杂度；通过稀疏计算技术可以跳过零值计算，降低功耗达 60%(73)。

在学习路径上，建议先从基础的深度学习理论入手，掌握神经网络的基本原理和常见架构，然后逐步深入到具体的硬件实现技术。可以通过阅读相关的学术论文和技术报告来了解最新的研究进展，特别是在顶级会议如 NeurIPS、ICML、CVPR 上发表的关于 AI 硬件加速的论文。

二、AI 芯片设计工具链深度应用

2.1 硬件描述语言（Verilog/SystemVerilog）

硬件描述语言是 AI 芯片设计的基础工具，其中Verilog 作为数字芯片设计的主流语言，在 AI 芯片设计中发挥着核心作用。Verilog 不仅用于描述数字电路的结构和行为，更重要的是它能够准确地表达并行工作的电子电路结构(39)。在 AI 芯片设计中，Verilog 被广泛用于实现各种计算单元，如卷积运算单元、矩阵乘法器、激活函数电路等。

现代 Verilog 设计强调模块化和参数化设计 。使用 parameter 关键字可以定义常量值，使模块更加灵活和可复用；Verilog-2001 及后续版本引入的 always_comb 和 always_ff 关键字用于明确指定块的类型，提高了代码的可读性和仿真精度(117)。在编码规范方面，业界遵循严格的最佳实践：always@* 块中使用阻塞赋值（=），always@(posedge clk) 中使用非阻塞赋值（<=）；采用异步复位同步撤销的复位策略；模块内部使用同步复位，顶层复位模块提供高、低同步复位信号(118)。

SystemVerilog作为 Verilog 的扩展，在 AI 芯片设计中提供了更强大的功能支持。SystemVerilog 引入了面向对象编程特性、断言（assertion）机制、接口（interface）等高级特性，这些特性在大型 AI 芯片设计中特别有用。例如，在设计复杂的 AI 加速器时，可以使用 SystemVerilog 的类和接口来实现更加模块化和可维护的代码结构。

在学习 Verilog 时，建议从基础语法开始，逐步深入到 RTL 设计技巧。可以通过完成一些小项目来练习，如设计简单的算术逻辑单元（ALU）、有限状态机（FSM）、移位寄存器等。然后逐步过渡到设计 AI 相关的模块，如 MAC 单元、卷积层处理单元等。在代码编写过程中，要特别注意时序约束、时钟域处理、异步信号同步等关键问题，这些都是 AI 芯片设计中容易出现问题的地方。

2.2 开源与商用 EDA 工具链

AI 芯片设计的工具链生态丰富多样，既有功能强大的商用工具，也有日益完善的开源工具。理解和掌握这些工具的特点和使用方法是成为合格 AI 芯片设计师的必备技能。

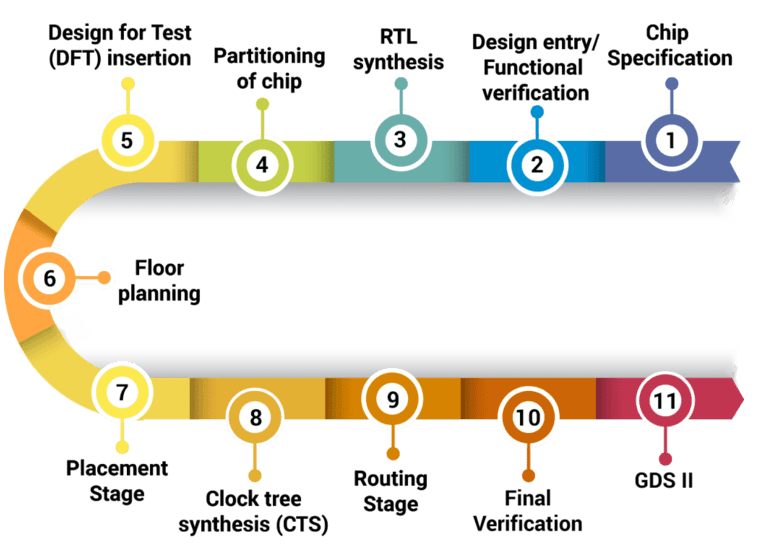

商用 EDA 工具链 以三大厂商为主导：Synopsys、Cadence 和 Siemens EDA（原 Mentor）。Synopsys 的工具链包括 Design Compiler（逻辑综合）、VCS（仿真）、Formality（形式验证）等；Cadence 提供 Innovus（物理实现）、Xcelium（仿真）、Conformal（形式验证）等工具；Siemens EDA 则有 Tessent（可测性设计）、QuestaSim（仿真）等产品(130)。这些商用工具功能强大，支持从 RTL 设计到 GDSII 版图的完整流程，但通常价格昂贵，主要用于专业的芯片设计公司。

开源 EDA 工具链 的崛起为 AI 芯片设计教育和研究提供了重要支撑。Yosys 是一个开源的逻辑综合工具，支持几乎所有的 Verilog-2005 可综合语法，能够将 Verilog 代码转换成 BLIT/EDIF/BTOR/SMT-LIB/Simple RTL Verilog 等多种网表格式。Yosys 使用方便，运行速度快，特别适合教学和研究场景(138)。Icarus Verilog 是另一个重要的开源工具，作为轻量级 Verilog 仿真器，它支持 IEEE-1364 Verilog HDL 标准，包括 IEEE 1364-2005 及扩展(137)。

开源工具链的优势不仅在于成本，更在于其开放性和可定制性。通过使用 Yosys、NextPNR、GTKWave 等工具，可以构建完整的 FPGA 开发流程：使用 Yosys 将 Verilog 综合为网表（.blif），用 NextPNR 进行布局布线生成位流（.asc），通过 icepack 生成二进制文件（.bin），最后用 iceprog 烧录到 FPGA。这种全开源的设计流程特别适合学生和研究人员进行实验和原型开发。

在选择工具时，需要根据具体需求进行权衡。对于初学者和教育用途，开源工具链是理想选择，可以在不承担高昂成本的情况下学习芯片设计的完整流程。对于工业界应用，商用工具仍然是主流选择，因为它们提供了更好的性能、更完善的技术支持和更广泛的工艺库支持。

2.3 仿真验证与性能评估工具

仿真验证是 AI 芯片设计流程中最耗时也是最重要的环节之一。在 AI 芯片设计中，验证的复杂性不仅来自于设计规模的庞大，更来自于 AI 算法的特殊性。传统的验证方法已经难以满足 AI 芯片的验证需求，需要采用更加高效和智能的验证策略。

主流的仿真工具包括 Cadence 的 Xcelium、Synopsys 的 VCS 和 Mentor 的 QuestaSim。这些工具都支持混合语言仿真，能够处理 Verilog、SystemVerilog、VHDL 等多种硬件描述语言。在 AI 芯片设计中，仿真验证的重点包括功能验证、时序验证、功耗验证等多个方面。特别是在验证 AI 加速器的功能时，需要使用大量的测试向量来验证各种计算场景，包括正常情况、边界情况和异常情况。

性能评估工具对于 AI 芯片设计至关重要。性能评估不仅包括计算性能（如 TOPS、FLOPS 等），还包括功耗效率、面积效率、内存带宽利用率等多个维度。在架构设计阶段，可以使用 Gem5 等体系结构仿真器来评估不同设计方案的性能特征。Gem5 是一个开源的计算机体系结构模拟器，支持多种指令集架构，可以用于建模和评估 AI 芯片的性能表现。

在 AI 算法与硬件协同优化方面，**TVM（Tensor Virtual Machine）** 是一个重要的工具。TVM 是一个开源的深度学习编译器，能够将深度学习模型转换为可在不同硬件上高效运行的代码。通过 TVM，可以探索不同的硬件架构对 AI 模型性能的影响，实现算法和硬件的协同优化。TVM 支持多种硬件后端，包括 CPU、GPU、FPGA 等，这使得它成为研究 AI 芯片设计的重要工具(154)。

另一个重要的工具是TensorRT ，这是 NVIDIA 推出的高性能深度学习推理优化库。TensorRT 专为生产环境设计，可将训练好的模型（如 PyTorch/TensorFlow）转换为高度优化的推理引擎。虽然 TensorRT 主要针对 NVIDIA GPU，但其中的优化技术（如层融合、量化、内核优化等）对其他 AI 芯片的设计也有重要借鉴意义(161)。

2.4 AI 编译器与架构仿真工具

AI 编译器是连接 AI 算法和硬件实现的关键桥梁，它们负责将高层的 AI 模型描述转换为底层的硬件指令或电路结构。Vitis AI 是 AMD（原 Xilinx）推出的 AI 加速开发平台，它提供了一套完整的工具链，用于将 AI 模型部署到 AMD 的 FPGA 或 SoC 上。Vitis AI 的核心是深度学习处理器单元（DPU），这是一个专为深度神经网络优化的可编程引擎，由一组可参数化的 IP 核组成，在硬件上预实现，无需布局布线(169)。

在架构仿真方面，SystemC是一个重要的工具。SystemC 基于 C++，提供了系统级建模能力，特别适合用于 AI 芯片的架构设计和验证。通过 SystemC，可以在较高的抽象层次上描述 AI 芯片的行为，快速评估不同架构方案的性能和功耗特征。SystemC 的优势在于它能够在设计的早期阶段发现架构问题，避免在后期实现阶段才发现设计缺陷。

AI 驱动的设计工具 正在成为新的发展趋势。例如，中科院计算所推出的 "启蒙" 系统基于 AI 技术实现了处理器芯片软硬件各个步骤的全自动设计，达到或部分超越人类专家手工设计水平。该系统结合反馈式推理能力，芯片生成智能体自动完成从功能需求到逻辑电路的设计，基础软件智能体自主完成给定基础软件对目标芯片的自动功能适配和性能优化(216)。

在学习这些工具时，建议采用循序渐进的方法。首先从基础的仿真工具开始，如 Icarus Verilog 和 GTKWave，掌握基本的 RTL 仿真方法。然后学习使用 Yosys 进行逻辑综合，理解从 RTL 到门级网表的转换过程。接下来可以尝试使用 TVM 或 TensorRT 进行 AI 模型的优化和部署，理解 AI 算法与硬件的映射关系。最后，可以尝试使用 SystemC 进行系统级建模，探索不同的架构设计方案。

三、AI 芯片设计项目实践进阶路径

3.1 基础运算单元与简易加速器设计

AI 芯片设计的实践学习应该从基础的运算单元开始，逐步构建完整的知识体系和设计能力。基础运算单元是 AI 芯片的核心组成部分，包括加法器、乘法器、乘累加（MAC）单元等。这些看似简单的模块实际上是实现复杂 AI 算法的基石。例如，一个典型的卷积运算可以分解为多个 MAC 操作，因此 MAC 单元的性能直接决定了整个 AI 加速器的性能。

在设计基础运算单元时，需要重点关注时序优化和面积效率。以乘法器为例，可以设计不同复杂度的乘法器结构，如串行乘法器、并行乘法器、布斯编码乘法器等。每种结构都有其特定的应用场景：串行乘法器面积小但速度慢，适合对面积敏感的应用；并行乘法器速度快但面积大，适合对性能要求高的场景；布斯编码乘法器则在两者之间取得了平衡。通过实现这些不同的结构，可以深入理解面积、速度、功耗之间的权衡关系。

简易 CNN 加速器是 AI 芯片设计的经典入门项目。CNN（卷积神经网络）是计算机视觉领域的核心算法，其硬件实现涉及到数据通路设计、存储管理、控制逻辑等多个方面。设计一个简易的 CNN 加速器可以帮助学习者理解 AI 算法的硬件映射原理。

一个典型的 CNN 加速器设计项目应该包括以下几个模块：数据输入模块，负责从外部存储器读取图像数据和卷积核权重；卷积运算模块，实现卷积的硬件计算逻辑；激活函数模块，实现 ReLU、Sigmoid 等非线性函数；池化模块，实现最大池化或平均池化操作；数据输出模块，将处理结果写回存储器。在设计过程中，需要特别注意数据的流动路径、存储层次的设计、计算单元的并行度等关键问题。

在 FPGA 平台上实现 CNN 加速器时，可以使用 Vitis HLS（高级综合）工具将 C/C++ 模型代码转换为 Verilog RTL 代码，从而将模型从软件世界带入硬件实现(191)。这种方法的优势在于可以快速原型开发，验证设计的功能正确性。同时，通过 HLS 工具的优化报告，可以了解不同优化策略对硬件资源使用和性能的影响。

3.2 开源 AI 芯片项目学习与复刻

开源项目是学习 AI 芯片设计的宝贵资源，通过参与开源项目的开发和研究，可以学习到最前沿的设计理念和实现技术。TinyTPU 是一个非常适合初学者的开源项目，它是由加拿大西安大略大学的工程师 Surya Sure 等人开发的开源 ML 推理、训练芯片。该项目的目标是构建一个与 Google 张量处理单元具有相似架构的机器学习协处理器，基于 FPGA 实现 Google TPU 的小规模版本(275)。

TinyTPU 项目的学习价值在于它提供了一个完整的 AI 芯片设计实例，包括架构设计、RTL 实现、仿真验证、FPGA 部署等各个环节。通过学习这个项目，可以了解到 AI 芯片设计的完整流程，特别是如何实现脉动阵列（systolic array）架构、如何设计权重固定（weight-stationary）的数据通路、如何处理数据流和控制流等关键技术。

在复刻开源项目时，建议采用 **"由外而内、自上而下"** 的学习方法：第一步，先搞清楚项目的整体目标和解决的问题；第二步，理解项目的整体架构，包括各个模块的功能和相互关系；第三步，逐步深入到具体模块的实现，关注关键的设计决策和代码实现；第四步，尝试运行、使用甚至修改代码，通过实践加深理解(175)。

除了 TinyTPU，还有许多其他值得关注的开源 AI 芯片项目。例如，Xilinx Vitis AI 是一个开源的 AI 推理开发环境，提供了一套全面的工具，用于在 FPGA 和自适应计算加速平台上优化和部署深度学习模型。OpenTitan是 Google 发起的开源芯片项目，虽然不是专门针对 AI，但其设计方法和验证策略对 AI 芯片设计有重要借鉴意义。

在参与开源项目时，建议从以下几个方面入手：首先，选择一个自己感兴趣且难度适中的项目；其次，仔细阅读项目的文档和设计说明，理解项目的设计理念；然后，尝试编译和运行项目，观察其行为和输出；接下来，可以尝试修改一些简单的功能，如改变数据宽度、调整计算单元数量等；最后，可以尝试实现一些新的功能或优化现有的设计。

3.3 FPGA 开发板验证与性能测试

FPGA（现场可编程门阵列）是 AI 芯片设计验证的重要平台，它提供了硬件加速和灵活性的完美结合。通过在 FPGA 上实现和测试 AI 芯片设计，可以验证设计的功能正确性、评估性能指标、优化资源使用。

主流的 FPGA 开发板包括 Xilinx 的 Arty 系列和 Intel 的 DE10-Nano。Arty A7 系列基于 Artix-7 FPGA，适合实现中小型 AI 加速器，如用于 MNIST 数字识别的自定义神经网络硬件加速器。DE10-Nano 基于 Intel Cyclone V SoC，结合了 Cyclone V FPGA 和双核 ARM Cortex-A9 处理器的强大功能，适合更复杂的 AI 应用开发。

在 FPGA 上实现 AI 加速器时，一个典型的项目是基于 OpenCL HLS 的 CNN 加速器。例如，可以在 DE10-Nano FPGA 上设计一个针对 Darknet 参考模型的神经网络加速器，该模型比 AlexNet 快 2.9 倍，在 ImageNet 数据集上达到与 AlexNet 相同的 top-1 和 top-5 性能，但参数只有 AlexNet 的 1/10。这样的项目不仅能够锻炼硬件设计能力，还能深入理解 AI 算法的优化策略。

性能测试和优化是 FPGA 验证阶段的关键环节。性能指标包括吞吐量（throughput）、延迟（latency）、资源利用率（resource utilization）、功耗（power consumption）等。在测试过程中，需要使用专业的工具来收集这些数据。例如，可以使用 Vivado 的功耗分析器来测量设计的功耗，使用时序分析器来分析关键路径的时序特性，使用资源利用率报告来了解逻辑单元、存储器、DSP 等资源的使用情况。

在优化过程中，可以采用多种策略来提升性能。例如，通过增加计算单元的数量来提高并行度；通过优化数据通路来减少关键路径的延迟；通过使用流水线技术来提高时钟频率；通过优化存储器访问模式来减少带宽需求。这些优化策略往往需要在面积、速度、功耗之间进行权衡。

一个成功的 FPGA 验证项目应该包括完整的测试方案，覆盖各种典型的工作场景。例如，对于 CNN 加速器，测试用例应该包括不同尺寸的输入图像、不同深度的网络结构、不同的数据精度等。通过全面的测试，可以确保设计在各种情况下都能正确工作，并且达到预期的性能指标。

3.4 深度学习模型硬件映射实践

深度学习模型的硬件映射是 AI 芯片设计的核心挑战之一，它涉及到如何将算法层面的计算需求转换为硬件层面的实现方案。这一过程需要深入理解 AI 算法的计算特征、存储需求、数据依赖关系等，并据此设计相应的硬件架构。

模型量化 是硬件映射的重要技术之一。通过将高精度的浮点运算转换为低精度的定点运算，可以显著降低计算复杂度和存储需求。例如，使用 8 位定点量化可以在保持精度损失小于 1% 的情况下，将计算量减少 4 倍，同时降低对存储器带宽的需求(194)。在实际应用中，如在半导体晶圆质检系统中，采用 8 位定点量化的 MobileNetV3 模型可以实现单图处理时间 120ms，而 CPU 方案需要 1.2s，效率提升了 10 倍。

稀疏计算 是另一个重要的优化技术。研究表明，许多预训练的深度学习模型都具有较高的稀疏性，即存在大量的零值权重。通过检测并跳过这些零值计算，可以在不影响精度的情况下显著降低功耗。例如，新思科技在其存储器中推出的 WAZ（Word All Zero）功能，通过检测并跳过零值，可以降低 60% 的功耗(73)。在 FPGA 实现中，可以通过设计专门的稀疏数据格式和处理单元来支持稀疏计算。

硬件加速单元的设计需要针对特定的 AI 操作进行优化。例如，卷积运算的硬件实现需要考虑卷积核的大小、步长、填充等参数，以及如何高效地组织数据以提高数据复用率。一个典型的卷积加速器设计可能包括多个并行的 MAC 单元、片上缓存、数据流控制器等组件。通过合理的设计，可以实现很高的计算效率和内存访问效率。

在实践项目中，可以选择一些典型的深度学习模型进行硬件映射实验。例如，YOLO 系列目标检测模型、ResNet 系列图像分类模型、LSTM/Transformer 系列序列处理模型等。每个模型都有其独特的计算特征，通过实现这些模型，可以学习到不同的硬件映射策略。

一个完整的硬件映射项目应该包括以下步骤：首先，选择目标 AI 模型并分析其计算特征；其次，设计相应的硬件架构，包括计算单元、存储层次、数据通路等；然后，使用 HDL 语言实现硬件设计，并进行功能仿真；接下来，在 FPGA 上进行原型验证，测试性能和功耗；最后，根据测试结果进行优化，迭代改进设计。

四、AI 芯片设计技术前沿与发展趋势

4.1 RISC-V 向量扩展与 AI 加速

RISC-V 作为一个开源的指令集架构，正在 AI 芯片设计领域展现出巨大的潜力。**RISC-V 向量扩展（RVV）** 是 RISC-V 生态系统的关键组件，自 2021 年推出以来，已被视为支撑 AI 计算的底层支柱(197)。RVV 的设计理念是提供一个灵活、可扩展的向量计算架构，能够适应不同应用场景的需求。

RVV 的核心特性包括支持多种数据类型（如 INT8、FP16）的混合精度操作、可扩展的向量长度（最高达每寄存器 16Kb）以及宽度扩展（widening）和压缩（narrowing）运算。这些特性使得 RVV 能够很好地支持 AI 推理和训练的需求。例如，在 AI 推理场景中，通常使用 INT8 或 FP16 精度，可以通过 RVV 的向量指令实现高效的并行计算；在 AI 训练场景中，需要更高的精度如 FP32，可以通过 RVV 的扩展指令来支持(197)。

RVV 的另一个重要优势是其可扩展性 。通过 LMUL（向量长度乘数）机制，RVV 可以支持不同长度的向量运算，从短向量（适合低功耗 IoT 场景）到长向量（满足高性能计算需求）。这种灵活性使得同一个芯片设计可以适应不同的应用场景，大大提高了设计的复用性。同时，RVV 还支持与矩阵扩展（如 RISC-V MVA 扩展）的结合，实现更高维度的并行计算(200)。

在实际应用中，RVV 已经在多个 AI 芯片项目中得到了成功应用。例如，芯来科技的 UX1030H 处理器全面支持 RVA23，这是一款乱序多发射流水线处理器，可支持 16 个核，完整支持 RVA23 所有强制特性和大部分可选特性，包括向量扩展和虚拟化扩展(202)。Ventana Micro 通过扩展 RVV 支持 BF16 格式，使其 HPC 芯片的 AI 训练吞吐量提升了 40%(201)。

4.2 Chiplet 架构与异构集成技术

Chiplet（芯粒）架构 正在成为 AI 芯片设计的重要趋势，它通过将大型单片芯片分解为小型芯粒，并通过先进封装技术进行集成，实现了灵活性、可扩展性和经济性的统一(205)。这种架构特别适合 AI 芯片的设计，因为 AI 芯片往往包含多种不同类型的功能模块，如计算单元、存储单元、控制单元等，这些模块具有不同的工艺需求和性能特征。

Chiplet 技术的核心优势在于其模块化设计理念 。采用 "通用 I/O Chiplet + 专用计算 Chiplet" 的模式，可以根据不同的应用需求灵活组合不同的芯粒。例如，对于 AI 训练芯片，可以使用高性能计算芯粒；对于边缘 AI 芯片，可以使用低功耗计算芯粒。当需要升级 AI 核心时，只需重新设计相应的 Chiplet，无需重构整个芯片，这极大地缩短了研发周期和降低了成本(205)。

在技术实现方面，UCIe（Universal Chiplet Interconnect Express）联盟标准 是关键技术之一。该标准实现了不同工艺节点的 Die 间互连，带宽密度达到 1.6 Tb/s/mm²。通过标准化的互连协议，不同厂商的 Chiplet 可以实现互操作性，这为 AI 芯片的生态系统发展提供了重要支撑(208)。

Chiplet 架构在 AI 芯片设计中的应用已经取得了显著成果。例如，北极雄芯的 QM935-A04 芯片及基于 Chiplet 互联的双 A04 芯片模组可分别适配 3B~13B 多模态模型，覆盖 AI Box 等座舱 AI Agent 的下一代智能座舱产品(204)。在性能提升方面，Chiplet 架构通过良率提升 30%，芯片开发周期缩短 6 个月，实现了显著的经济效益(208)。

异构集成技术是 Chiplet 架构的重要支撑技术。通过将不同工艺节点、不同功能的芯粒集成在一起，可以充分发挥各种工艺的优势。例如，可以将高性能逻辑芯粒采用先进工艺（如 3nm）制造，将存储芯粒采用成熟工艺（如 16nm）制造，将 I/O 芯粒采用专用工艺制造。这种异构集成方式不仅可以提高性能，还可以降低成本和功耗。

4.3 存算一体与神经形态计算

存算一体（Computing-in-Memory, CIM）技术 正在成为突破冯・诺依曼瓶颈的重要技术方向。传统的计算架构中，处理器和存储器是分离的，数据在两者之间的搬运成为了性能和功耗的主要瓶颈。存算一体技术通过将计算单元嵌入存储器内部或在存储阵列中直接执行计算，从根本上减少了数据搬运，有望实现数量级的能效比和性能提升(212)。

存算一体技术的核心是利用存储介质的物理特性实现大规模并行计算。例如，清华大学研发的忆阻器存算一体芯片利用忆阻器的可编程特性实现乘加运算，能效比提升超过 20 倍。在最新的研究中，港大团队利用忆阻器的可编程特性打造了能自适应数据分布的 "智能标尺"，使 AI 芯片功耗锐减 57.2%，面积缩小 30.7%(214)。

存算一体技术的发展呈现出多个技术路线。从技术实现角度，可以分为模拟域存算和数字域存算。模拟域存算利用忆阻器等新型器件阵列，通过物理定律（如基尔霍夫电流定律）"瞬间" 完成 AI 最核心的矩阵乘加运算，具有极高的能效。数字域存算则通过在存储单元附近集成数字计算电路，实现存内计算。

神经形态计算 是另一个重要的技术方向，它模拟人脑神经元和突触的工作机制，实现事件驱动的异步计算。神经形态芯片的优势在于其极低的功耗和强大的并行处理能力。例如，基于事件驱动的异步处理机制使功耗较传统 GPU 降低 2-3 个数量级，同时片上学习能力已实现每秒处理 10^15 次突触事件(233)。

神经形态芯片的发展前景广阔。根据市场预测，2025-2027 年将是神经形态芯片从实验室平台向特定垂直场景落地的关键窗口期，特别是在低功耗边缘 AI 终端、神经康复设备与空间计算系统中率先实现商业化突破(231)。Gartner 预测神经形态计算将推动通用人工智能（AGI）发展，2030 年后或进入普及期(230)。

在技术发展趋势方面，存算一体和神经形态计算正在呈现融合的趋势。例如，微纳核芯首创的三维存算一体（3D-CIM™）架构融合了 "存内计算"、"3D 近存计算" 和 "RISC-V 与存算一体异构架构（RV-CIM™）"，破解了 "高性能 + 低功耗 + 低成本" 的不可能三角。

4.4 AI 驱动的芯片设计自动化

**AI 驱动的芯片设计自动化（AI4IC）** 正在引发芯片设计范式的根本性变革。传统的芯片设计高度依赖设计师的经验和专业知识，设计周期长、成本高。而 AI 技术的引入正在改变这一现状，使芯片设计从 "经验驱动" 向 "数据驱动" 转变。

在设计效率提升方面，AI 技术已经展现出巨大的潜力。通过机器学习对海量设计数据的模式挖掘能力、深度学习对高维特征的表征能力，以及强化学习对复杂系统的优化能力，AI 算法在 EDA 各环节实现了突破：预测性设计用神经网络替代耗时的 SPICE 仿真，将时序分析速度提升 1000 倍；智能优化通过强化学习布局策略使线长减少 15%，同时时序违规降低 20%；自适应性流程利用迁移学习模型跨工艺节点泛化，将新工艺适配周期从 3 个月缩短至 2 周(218)。

端到端的 AI 设计系统 正在成为现实。例如，中科院计算所推出的 "启蒙" 系统基于 AI 技术实现了处理器芯片软硬件各个步骤的全自动设计，达到或部分超越人类专家手工设计水平。该系统结合反馈式推理能力，芯片生成智能体自动完成从功能需求到逻辑电路的设计，基础软件智能体自主完成给定基础软件对目标芯片的自动功能适配和性能优化(216)。

在商业化应用方面，主要的 EDA 厂商都在加速 AI 技术的集成。Synopsys 推出了 AI 驱动的设计套件 Synopsys.ai，这是首个电子设计自动化套件，在整个 EDA 堆栈中充分利用生成式人工智能（GenAI）的力量，进一步提高先进芯片设计达成结果的效率。AI 功能可以协助团队快速将芯片设计从一家代工厂转移到另一家代工厂，或者从一个制程节点迁移到另一个制程节点(219)。

Cadence 的 Cerebrus AI 优化引擎在多个设计环节展现出了显著的效率提升。无论在系统级芯片（SoC）设计规划，还是 Block Design、Assembly/PPA Closure，都可以通过 Cerebrus AI 优化引擎大幅提升设计效率、缩短设计时间，比如将 Block Design 从 2-3 个月缩短至 1 个月(222)。

Agentic AI 正在开启芯片设计的智能新纪元。在 ICCAD 2025 会议上，专家们指出人工智能正从 "辅助工具" 逐步演变为 "核心驱动力"，推动芯片设计范式发生根本性变革(220)。未来的芯片设计将更加智能化、自动化，设计师的角色将从具体的电路设计转向架构设计和系统优化。

五、AI 芯片设计就业导向与技能准备

5.1 主要企业岗位要求与技能需求

AI 芯片设计领域的就业市场正在快速增长，主要科技公司和芯片设计企业对相关人才的需求日益旺盛。通过分析主要企业的招聘要求，可以发现 AI 芯片设计岗位对候选人的技能要求呈现出多元化和专业化并重的特点。

字节跳动 作为国内领先的科技公司，其 ASIC 设计工程师（AI 芯片方向）岗位要求包括：微电子、计算机等相关专业本科及以上学历，3 年及以上 IC 设计经验；对芯片前端设计有深入理解，有坚实的 RTL 设计基础，精通 Verilog 等硬件设计语言；有 CPU/NoC/ 高性能计算的设计经验；了解 DDR/PCIE 等协议，有相关的 IP 集成经验；熟悉 ASIC 实现流程，有综合 / FV/CLP/STA 等经验(237)。

某芯片公司 的 NPU 设计工程师岗位要求更为专业：电子工程、微电子、计算机等相关专业硕士及以上学历；拥有 3 年以上数字 IP 设计经验，至少参与过 1 次先进工艺芯片流片；有 NPU/DSA（领域专用架构）开发经验者优先；熟悉 AI 芯片架构（如 TPU、华为达芬核等）或先进工艺节点（7nm 及以下）者优先；有高性能计算（HPC）或并行计算背景(238)。

从这些要求可以看出，AI 芯片设计岗位普遍要求候选人具备以下核心技能：

硬件设计能力：精通 Verilog/SystemVerilog RTL 开发，掌握数字电路设计原理，熟悉时序分析和约束；具备 CPU / 加速器 / 存储控制器等设计经验；了解低功耗设计技术。

架构设计能力：熟悉计算机体系结构，包括 CPU/GPU/NPU 等处理器架构；理解 AI 算法的计算特征，能够进行算法到硬件的映射；具备系统级设计能力，能够进行架构权衡和优化。

工具使用能力：熟练使用主流 EDA 工具，包括综合工具（Design Compiler/Genus）、仿真工具（VCS/QuestaSim）、形式验证工具等；熟悉脚本编程（Perl/Tcl/Python），能够实现设计自动化。

项目经验：有实际的芯片设计项目经验，特别是 AI 加速器相关项目；了解芯片设计全流程，包括前端设计、验证、综合、实现等；有 FPGA 原型验证经验者优先。

5.2 薪资水平与职业发展路径

AI 芯片设计领域的薪资水平呈现出明显的梯度分布，主要取决于学历、经验、技能水平和所在地区。根据行业调研数据，AI 芯片设计岗位的薪资水平显著高于传统芯片设计岗位。

在国内市场，应届生的起薪范围为 15-35 万元人民币，具体取决于学校背景和个人能力。资深工程师（3-5 年经验）年薪可达 50-80 万元，而技术专家和架构师的年薪可能超过 100 万元人民币(249)。特别值得注意的是，AI 芯片设计岗位的薪资明显高于其他芯片设计岗位，这反映了市场对 AI 芯片人才的强烈需求。

在美国市场，ASIC 设计工程师的薪资范围为 8-20 万美元以上，其中入门级 ASIC 设计 / 验证岗位通常在低端，高级 / 首席架构师、多站点芯片经理和 FAE 岗位可超过 20 万美元，具体因地区和行业而异(248)。在主要科技中心，由于 AI 硬件、数据中心、汽车电子和消费设备的增长推动了需求，顶级公司的入门级薪资通常超过六位数(246)。

职业发展路径方面，AI 芯片设计领域提供了多元化的发展方向。技术路线包括：设计工程师→高级设计工程师→技术专家→首席架构师；验证工程师→高级验证工程师→验证架构师；DFT 工程师→DFT 专家→DFT 架构师。管理路线则包括：设计工程师→项目组长→项目经理→技术总监→CTO。

值得注意的是，AI 芯片设计领域的职业发展具有高度的跨学科特征。由于 AI 芯片设计涉及算法、硬件、软件等多个领域，从业者往往可以在不同方向之间转换。例如，从 AI 算法研究转向 AI 芯片架构设计，从数字电路设计转向 AI 加速器设计等。这种跨学科的特点为职业发展提供了更多的可能性。

5.3 面试准备与能力评估

AI 芯片设计岗位的面试通常包括技术面试、项目面试和算法面试三个环节，每个环节都有其特定的考察重点。

在技术面试中，常见的问题包括：数字电路基础知识（如建立时间 / 保持时间、亚稳态处理、时钟域交叉等）；Verilog/SystemVerilog 语言特性（如阻塞 / 非阻塞赋值、时序逻辑设计、有限状态机等）；计算机体系结构知识（如流水线、缓存、存储层次等）；AI 算法基础（如 CNN、Transformer 的计算特征）；功耗和时序优化技术。

在项目面试中，面试官通常会深入了解候选人的项目经验，包括：项目的整体架构设计；关键技术难点的解决方法；性能优化的策略和效果；团队协作和问题解决能力。建议候选人准备 2-3 个最能体现自己能力的项目，详细准备项目的技术细节、设计决策、遇到的问题和解决方案。

在算法面试中，除了传统的编程题，还可能涉及 AI 算法相关的问题，如：实现一个简单的卷积运算；设计一个高效的矩阵乘法器；优化一个深度学习模型的推理速度；设计一个支持稀疏计算的硬件架构。这些问题考察的不仅是编程能力，更是对 AI 算法和硬件加速的理解。

为了更好地准备面试，建议候选人：

系统复习基础知识：重点复习数字电路、计算机体系结构、Verilog 等核心知识，确保基础扎实。
深入理解 AI 算法：了解主流 AI 模型的计算特征，如 CNN 的卷积运算、Transformer 的自注意力机制等，理解如何将这些算法映射到硬件上。
准备项目材料：准备详细的项目介绍材料，包括架构图、关键代码片段、性能数据等，能够清晰地阐述自己在项目中的贡献。
练习算法题：除了 LeetCode 等传统算法题，还要练习与 AI 硬件相关的算法题，如实现硬件友好的排序算法、设计高效的卷积计算等。
了解行业动态：关注 AI 芯片领域的最新技术发展，如 Chiplet、存算一体、神经形态计算等，能够在面试中展现对行业的了解。

5.4 实习机会与项目经验积累

实习经验在 AI 芯片设计领域的就业中扮演着越来越重要的角色。通过实习，学生不仅可以获得宝贵的项目经验，还可以了解行业的实际需求，建立职业网络。

主要的实习机会来源包括：

大型科技公司：如华为、腾讯、字节跳动、百度等都设有 AI 芯片相关的实习岗位。这些公司通常提供完善的培训体系和导师制度，能够帮助实习生快速成长。

专业芯片设计公司：如寒武纪、地平线、壁仞科技等专注于 AI 芯片设计的公司，这些公司的实习机会能够让实习生深入了解 AI 芯片设计的全流程。

研究机构和高校：中科院计算所、清华大学、北京大学等研究机构和高校也提供相关的研究实习机会，适合对学术研究感兴趣的学生。

在选择实习机会时，建议考虑以下因素：

项目内容：优先选择与自己兴趣和职业规划相符的项目，如对架构设计感兴趣的可以选择架构组，对电路设计感兴趣的可以选择设计组。
导师资源：了解实习团队的导师背景和项目经验，优秀的导师能够提供专业的指导和宝贵的建议。
技术栈：选择能够学习新技术的实习机会，如使用新的设计工具、参与新的架构设计等。
转正机会：了解实习转正的政策和比例，这对毕业后的职业发展有重要影响。

在实习期间，应该积极主动地参与项目工作，努力完成分配的任务，同时主动学习和请教。建议制定清晰的学习计划，包括：

技术学习：学习公司使用的设计流程、工具和方法，掌握行业标准的设计规范。
项目参与：尽可能多地参与项目的各个环节，从需求分析到设计实现，全面了解项目流程。
交流学习：主动与同事交流，学习他们的经验和技巧，建立良好的人际关系。
成果总结：定期总结实习期间的收获和体会，形成技术报告或论文，为将来的求职做准备。

除了企业实习，还可以通过参与开源项目、学术竞赛、科研项目等方式积累项目经验。例如，参与 GitHub 上的 AI 芯片开源项目，参加全国研究生电子设计竞赛、ICCAD 学生竞赛等，这些经历都能够证明自己的技术能力和项目经验。

六、学习资源与社区生态

6.1 经典教材与在线课程资源

AI 芯片设计的学习需要系统性的知识体系支撑，选择合适的教材和课程资源至关重要。在教材方面，**《AI 处理器硬件架构设计》** 是一本备受推荐的专业教材，该书基于当前工业界主流的设计规格，详细介绍了 AI 处理器硬件架构及微架构的设计原理，并配有对应的工程经验总结与产品实例分析。该书既可作为从事 AI 处理器相关研发工作的专业人员的参考书，也可用作高等院校计算机、集成电路相关专业研究生、高年级本科生的教材(258)。

另一本重要的教材是 **《AI 芯片应用开发实践：深度学习算法与芯片设计》**，该书系统介绍了 AI 芯片的基础知识和发展趋势，重点介绍了 AI 芯片在各个领域的应用与开发。全书共分为 9 章，涵盖了从认识 AI 芯片到异构智能芯片平台应用开发实践的完整内容体系(260)。

在国际教材方面，**《Artificial Intelligence and Hardware Accelerators》** 由 Ashutosh Mishra 等编辑，探索了人工智能硬件加速器的新方法、架构、工具和算法，为读者提供了理解设计硬件加速器、复杂 AI 算法及其计算需求的全面视角(14)。

在线课程资源方面，斯坦福大学的CS217 Hardware Accelerators for Machine Learning 课程提供了机器学习系统中训练和推理加速器设计架构技术的深入覆盖，是该领域最权威的课程之一(266)。

国内高校也开设了相关的专业课程。例如，中国科学院大学的 "人工智能芯片设计" 课程（课程编码：180202140100P4007H）是为集成电路科学与工程学科研究生开设的研讨课，内容涵盖人工智能芯片的架构设计、数据复用、网络映射、存储优化、电路模块设计、软硬协同设计、芯片系统仿真验证等(265)。

麻省理工学院的6.5930 Hardware Architecture for Deep Learning 课程涵盖深度学习基础、可编程平台优化原理、加速器架构设计原理、算法和硬件协同优化（包括稀疏性）以及先进技术（包括忆阻器和光学计算）的使用(110)。

建议学习者采用 "理论学习 + 实践操作" 的方式，先通过教材建立理论基础，然后通过在线课程深入学习，最后通过项目实践巩固知识。在选择课程时，要注意课程的时效性，优先选择包含最新技术内容的课程。

6.2 开源项目与技术社区

开源项目是学习 AI 芯片设计的最佳实践平台，通过参与开源项目可以学习到最前沿的设计理念和实现技术。在 GitHub 上，有众多高质量的 AI 芯片相关开源项目值得关注。

TinyTPU 是一个特别适合初学者的开源项目，由加拿大西安大略大学的工程师 Surya Sure 等人开发。该项目旨在创建一个与 Google 张量处理单元具有相似架构的机器学习协处理器，是基于 FPGA 的 Google TPU 小规模实现(275)。该项目的 GitHub 地址为https://github.com/tiny-tpu-v2/tiny-tpu，包含了完整的设计代码和文档。

Xilinx Vitis AI是 AMD（原 Xilinx）推出的开源 AI 推理开发环境，提供了一套全面的工具，用于在 FPGA 和自适应计算加速平台上优化和部署深度学习模型。该项目提供了详细的教程和示例，帮助用户快速上手 AI 加速器的设计和实现。

OpenTitan是 Google 发起的开源芯片项目，虽然不是专门针对 AI，但其设计方法、验证策略和代码规范对 AI 芯片设计有重要借鉴意义。该项目展示了如何设计一个安全的、可量产的芯片，其中的许多技术都可以应用到 AI 芯片设计中。

在技术社区方面，寒武纪开发者论坛 是国内最重要的 AI 芯片技术社区之一，该论坛分为基础系统软件平台、硬件产品专区、经验方案交流区、开发者服务、高校支持五个版块，下设总共 15 个讨论分区。论坛还提供了 GitHub 和开发平台的快捷入口，便于开发者获取资源和交流经验(271)。

EETOP 创芯网论坛 是中国著名的集成电路设计论坛，涵盖了 IC 设计、半导体、微电子等多个领域，其中也有专门的 AI 芯片讨论板块，是国内芯片设计工程师交流的重要平台(272)。

国际社区方面，Stack Overflow 和Reddit上的相关板块也是获取技术支持和交流经验的重要场所。特别是在遇到具体的技术问题时，可以在这些社区寻求帮助。

建议学习者积极参与开源项目和技术社区，具体做法包括：

选择合适的开源项目：根据自己的水平选择难度适中的项目，从阅读代码和文档开始，逐步参与到代码贡献中。
定期浏览技术论坛：关注论坛上的技术讨论，学习他人的经验，也可以分享自己的学习心得。
参与技术讨论：在社区中积极提问和回答问题，通过交流加深对技术的理解。
关注技术博客：关注行业专家和开源项目维护者的博客，及时了解最新的技术动态和发展趋势。

6.3 学术会议与技术文献

学术会议是了解 AI 芯片设计最新研究成果和发展趋势的重要窗口。在该领域，有几个顶级会议特别值得关注。

**ISSCC（IEEE International Solid-State Circuits Conference）** 被誉为 "集成电路设计的奥林匹克"，是全球集成电路设计领域最顶级的学术会议。会议涵盖模拟电路、数字电路、射频电路、存储器、通信芯片、处理器、AI 芯片、生物医疗电路等领域。该会议的技术程序委员会由全球集成电路领域的顶尖专家组成，代表了该领域的最高水平(284)。

**IEEE AICAS（Artificial Intelligence Circuits and Systems）** 是由 IEEE 电路与系统协会主办的年度国际会议，旨在促进人工智能在电路与系统领域的最新研究、创新和发展。会议内容包括 AI 芯片设计、神经形态电路、智能传感器等，是专门针对 AI 芯片的重要会议(285)。

**MLCAD（Machine Learning for CAD）** 是机器学习辅助集成电路设计自动化领域的重要国际会议，聚焦将机器学习技术应用于电子芯片与系统设计自动化的各个方面，涵盖算法、工具、应用案例、基准测试及大模型辅助设计等前沿方向。2025 年的 MLCAD 会议于 9 月 8 日至 10 日在美国加州圣克鲁斯举行(281)。

在中国，中国人工智能大会 是由中国人工智能学会主办的人工智能领域顶级盛会。2025 年的会议设置了 "大模型时代下智能芯片与系统" 专题会议，力邀 11 位专家学者，共同探讨大模型驱动下智能算力基础设施的架构革新、系统优化与产业应用(282)。

在技术文献方面，建议关注以下几类资源：

顶级期刊论文：IEEE Journal on Solid-State Circuits (JSSC)、IEEE Transactions on Computer-Aided Design of Integrated Circuits and Systems (TCAD)、Nature Machine Intelligence 等。
会议论文集：ISSCC Digest、IEEE AICAS Proceedings、MLCAD Proceedings 等。
技术报告：各大公司发布的技术白皮书，如 NVIDIA 的技术报告、Google 的 TPU 论文等。
开源项目文档：高质量的开源项目通常包含详细的技术文档，这些文档往往比学术论文更实用。

建议学习者建立定期阅读文献的习惯，重点关注以下内容：

新的架构设计理念和方法
性能优化技术和技巧
功耗和面积优化策略
工具和方法学的创新
应用案例和性能数据

6.4 实践平台与开发板选择

实践平台的选择对于 AI 芯片设计学习至关重要，它直接影响到学习效果和项目实现的可能性。FPGA 开发板是最常用的实践平台，因为它提供了硬件加速能力的同时还保持了可编程的灵活性。

在开发板选择方面，主要有以下几个主流选择：

Xilinx Arty 系列 ：包括 Arty A7（基于 Artix-7 FPGA）和 Arty Z7（基于 Zynq-7000 SoC）。Arty A7 适合学习基础的数字电路设计和简单的 AI 加速器，而 Arty Z7 则提供了 ARM 处理器和 FPGA 的结合，适合更复杂的系统设计(187)。

Intel DE10-Nano：基于 Cyclone V SoC，结合了 Cyclone V FPGA 和双核 ARM Cortex-A9 处理器的强大功能。该开发板特别适合需要软核处理器和硬件加速结合的应用，如嵌入式 AI 系统。

PYNQ 系列 ：基于 Xilinx Zynq-7000 的 PYNQ-Z2 开发板是一个特别适合 AI 应用的平台，它将 FPGA 的高度并行化特点与 Python 编程环境结合，大大降低了开发门槛。该平台特别适合快速原型开发和算法验证(190)。

在选择开发板时，需要考虑以下因素：

学习目标：如果是学习基础的数字电路设计，可以选择相对简单的开发板；如果是学习完整的 AI 芯片系统，建议选择带有处理器的 SoC 开发板。
预算限制：不同开发板的价格差异较大，从几百元到上万元不等，需要根据预算选择合适的平台。
生态支持：优先选择生态系统完善的开发板，这样可以获得更多的学习资源和技术支持。
性能需求：根据目标项目的复杂度选择具有足够资源的开发板，包括逻辑单元数量、存储容量、时钟频率等。

除了 FPGA 开发板，还可以考虑使用AI 加速器评估板，如 NVIDIA Jetson 系列、Google Coral 开发板等。这些平台提供了专门的 AI 加速硬件，可以用于学习 AI 算法的硬件优化和部署。

在实践过程中，建议采用以下步骤：

环境搭建：首先安装和配置开发环境，包括操作系统、开发工具、驱动程序等。
基础练习：从简单的例子开始，如 LED 闪烁、UART 通信等，熟悉开发流程和工具使用。
项目实践：逐步过渡到 AI 相关的项目，如数字信号处理、图像处理、简单的神经网络等。
性能优化：在实现基本功能的基础上，尝试进行性能优化，如提高时钟频率、增加并行度、优化资源使用等。
系统集成：最后尝试将多个模块集成起来，实现完整的 AI 应用系统。

建议学习者加入相关的用户社区，这些社区通常提供丰富的教程、示例代码和技术支持。例如，Xilinx 的 forums.xilinx.com、Intel 的 community.intel.com等都是很好的资源。

结语

AI 芯片设计作为一个高度交叉的前沿领域，正在重塑整个半导体产业的格局。通过本报告的深入分析，我们可以看到，AI 芯片设计不仅需要扎实的硬件设计基础，还需要深入理解 AI 算法的计算特征，掌握从算法到硬件的映射技术，熟悉各种设计工具和方法。

从技术发展趋势来看，RISC-V 向量扩展、Chiplet 架构、存算一体、神经形态计算等新技术正在推动 AI 芯片设计向更高性能、更低功耗、更灵活的方向发展。同时，AI 技术本身也在反哺芯片设计，使得芯片设计自动化程度不断提高，设计效率大幅提升。

从学习路径来看，建议采用 "理论学习→工具掌握→项目实践→前沿探索" 的循序渐进方式。首先通过经典教材建立扎实的理论基础，然后熟练掌握主流的设计工具，接着通过参与开源项目和实际项目积累经验，最后关注技术前沿并尝试创新。特别要强调的是，实践是掌握 AI 芯片设计的关键，只有通过大量的项目实践才能真正理解和掌握相关技术。

从职业发展来看，AI 芯片设计领域提供了广阔的发展空间和优厚的待遇。随着 AI 技术的持续发展和应用场景的不断拓展，对 AI 芯片设计人才的需求将持续增长。建议学习者在掌握核心技术的同时，也要注重培养系统思维、创新能力和团队协作精神。

展望未来，AI 芯片设计将继续保持快速发展的态势。一方面，随着大模型时代的到来，对高性能、低功耗 AI 芯片的需求将更加迫切；另一方面，新的计算范式如量子计算、光计算等也将为 AI 芯片设计带来新的机遇和挑战。因此，持续学习和创新将成为 AI 芯片设计师的必备能力。

最后，希望本报告能够为广大 AI 芯片设计学习者提供有价值的指导，帮助大家在这个充满机遇和挑战的领域中找到自己的发展道路。AI 芯片设计的未来充满无限可能，期待更多优秀的人才加入这个领域，共同推动 AI 技术和芯片技术的创新发展。

参考资料

1\] AI芯片应用开发实践:深度学习算法与芯片设计---曾维 王洪辉 朱星------机工教育服务网 \[2\] 图书馆资源检索系统 \[3\] 清华大学出版社--图书详情 \[4\] 图书详情 \[5\] 新书上架:《AI处理器硬件架构设计》 - IC畅销书试读 - EETOP 创芯网论坛 (原名:电子顶级开发网) - 手机版 - Powered by Discuz![外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传](https://img-home.csdnimg.cn/images/20230724024159.png?origin_url=https%3A%2F%2Fbbs.eetop.cn%2Fthread-986732-1-1.html&pos_id=img-R76PqCmQ-1764598756168) \[6\] 清华大学出版社--图书前言 \[7\] 时隔四年，经典图书再出姊妹篇_搜狐网 \[8\] 清华大学出版社--图书详情 \[9\] New --- Digital Design: Online Interactive zyBook[https://www.cs.ucr.edu/\~vahid/dd/](https://www.cs.ucr.edu/~vahid/dd/) \[10\] 数字集成电路:电路、系统与设计_百科 \[11\] Integrated Circuit Design \[12\] Digital Integrated Circuit Design \[13\] 3 books on AI Hardware \[PDF\] \[14\] Artificial Intelligence and Hardware Accelerators \[electronic resource\] / edited by Ashutosh Mishra, Jaekwang Cha, Hyunbin Park, Shiho Kim \[15\] Artificial Intelligence and Hardware Accelerators \[16\] AI accelerator architecture design and implementation(Chinese Edition) (paperback) \[17\] Artificial Intelligence and Hardware Accelerators (Kartoniert / Broschiert) \[18\] Survey and Benchmarking of Machine Learning Accelerators \[19\] deep learning for computer architects \[20\] 基于"项目驱动＋实践引领"的人工智能芯片设计与应用建设探索与实践 Exploration and Practice on the Construction of Artificial Intelligence Chip Design and Application Based on "Project - Driven + Practice - Led" \[21\] Recent Developments in Low-Power AI Accelerators: A Survey \[22\] Low-Power Neuromorphic Hardware for Signal Processing Applications \[23\] 新工科背景下"数字逻辑与AI芯片设计"教学改革探索 \[24\] Survey on special purpose computer architectures for AI \[25\] c++ 非线性规划_好看书单教指委规划教材电路+模电+数电\|共10部-CSDN博客 \[26\] 学习数字电路推荐书籍 - CSDN文库 \[27\] 数字电子技术基础\[第三版\]_百科 \[28\] 北京邮电大学出版社 \[29\] 电子技术基础电子书 - 电子发烧友网 \[30\] 北大854集成电路基础综合参考书目解析[https://www.iesdouyin.com/share/note/7495386680623385868/?region=\&mid=7479454362911722291\&u_code=0\&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ\&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ\&with_sec_did=1\&video_share_track_ver=\&titleType=title\&schema_type=37\&share_sign=LMV.Errx0I5CZM04DqEM2n5RU8kaw51l8hEsxvm6y3g-\&share_version=280700\&ts=1764560115\&from_aid=1128\&from_ssr=1\&share_track_info=%7B%22link_description_type%22%3A%22%22%7D](https://www.iesdouyin.com/share/note/7495386680623385868/?region=&mid=7479454362911722291&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&schema_type=37&share_sign=LMV.Errx0I5CZM04DqEM2n5RU8kaw51l8hEsxvm6y3g-&share_version=280700&ts=1764560115&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D) \[31\] 西安电子科技大学出版社[https://www.xduph.com/Pages/BookDetail.aspx?doi=0712757d-7620-4b8c-8fd0-707fae00a4ed\&type=1](https://www.xduph.com/Pages/BookDetail.aspx?doi=0712757d-7620-4b8c-8fd0-707fae00a4ed&type=1) \[32\] Fundamentals of Digital Circuit Design(pdf)[http://staff.elka.pw.edu.pl/\~czielins/TableOfContents.pdf](http://staff.elka.pw.edu.pl/~czielins/TableOfContents.pdf) \[33\] 深入探索数字电路:从基础概念到前沿应用 \[34\] Digital 101: Fundamental Building Blocks of Digital Logic Design \[35\] Digital Circuit Design \[36\] Fundamentals of digital systems \[37\] An Introduction to Asynchronous Circuit Design(pdf)[https://www.cs.columbia.edu/\~nowick/ald-nowick-tr-intro.pdf](https://www.cs.columbia.edu/~nowick/ald-nowick-tr-intro.pdf) \[38\] Digital Circuit Design Essentials \[39\] Verilog 教程快速入门教程及简单实例_verilog入门教程-CSDN博客 \[40\] Verilog硬件描述语言超详细入门与实战教程-CSDN博客 \[41\] Verilog语言入门教程:从零开始的数字电路设计之路 - cyberarchitect15 - 博客园 \[42\] Verilog语言入门教程:从零开始的硬件描述之路-腾讯云开发者社区-腾讯云 \[43\] Verilog入门指南:从软件思维到硬件描述 - 与非网 \[44\] Verilog数字系统设计从入门到实战-CSDN博客 \[45\] Verilog入门至精通 - CSDN文库 \[46\] William Stallings《计算机组织与结构》第7版英文原版教材 - CSDN文库 \[47\] 计算机组成与设计:硬件/软件接口(原书第5版·ARM版)---\[美\]大卫·A. 帕特森(David A. Patterson) 约翰·L.亨尼斯(John L.Hennessy)------机工教育服务网 \[48\] 清华大学出版社--图书推荐 \[49\] 清华大学出版社--图书详情 \[50\] 书单 \| 硬件\& 网络_51CTO博客_硬件网络知识 \[51\] Computer Architecture and Implementation \[52\] 清华大学出版社--图书详情 \[53\] Books by William Stallings \[54\] Essentials of Computer Architecture \[55\] Basic Computer Architecture[https://www.cse.iitd.ac.in/\~srsarangi/archbooksoft.html](https://www.cse.iitd.ac.in/~srsarangi/archbooksoft.html) \[56\] 介绍一下NPU、GPU、CPU及其区别_gpu npu-CSDN博客 \[57\] NPU vs GPU: What's the Difference? \| IBM \[58\] Understanding CPU vs GPU vs TPU vs NPU in Modern AI Systems
