基于Matlab的转速开环恒压频比异步电动机调速系统设计报告与仿真程序

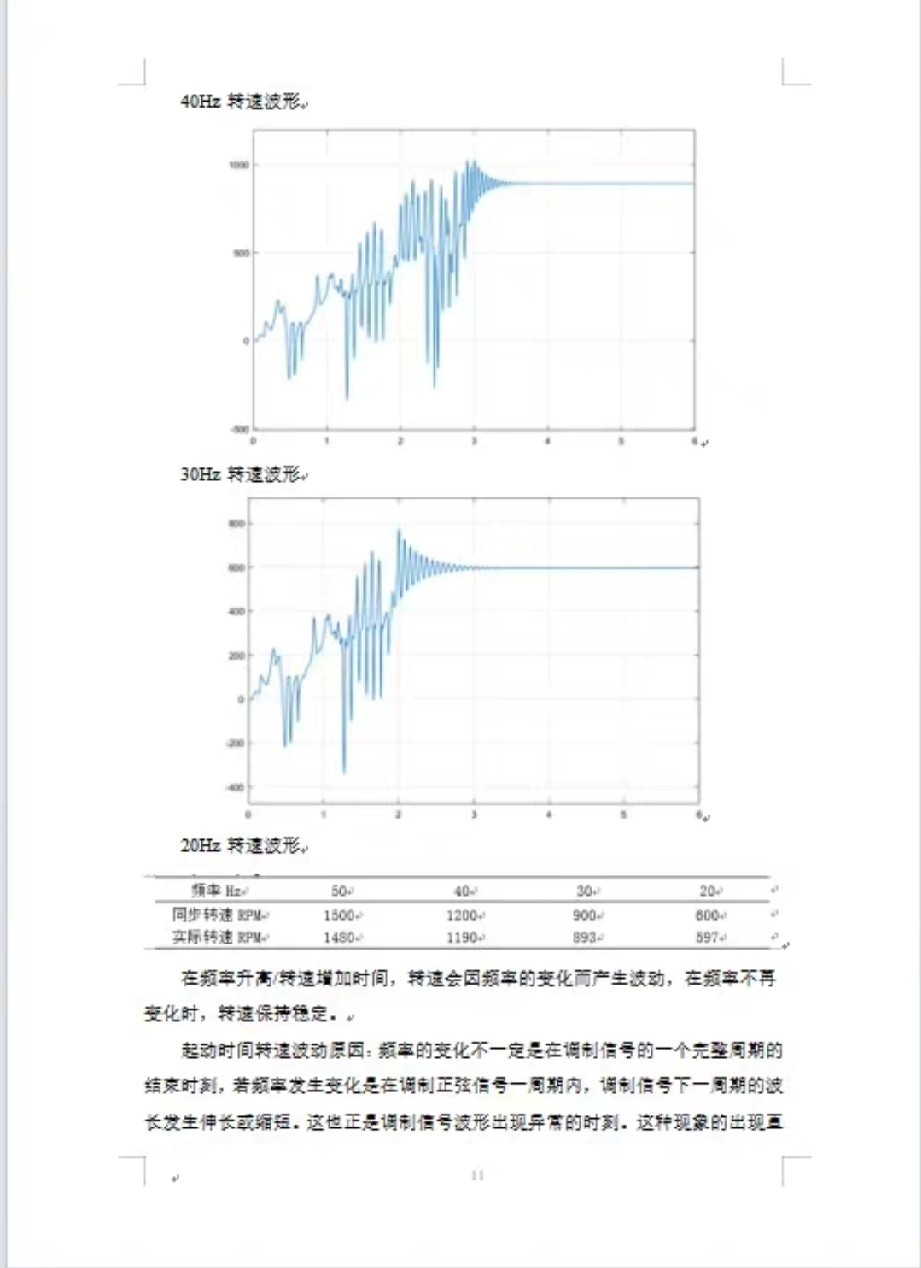

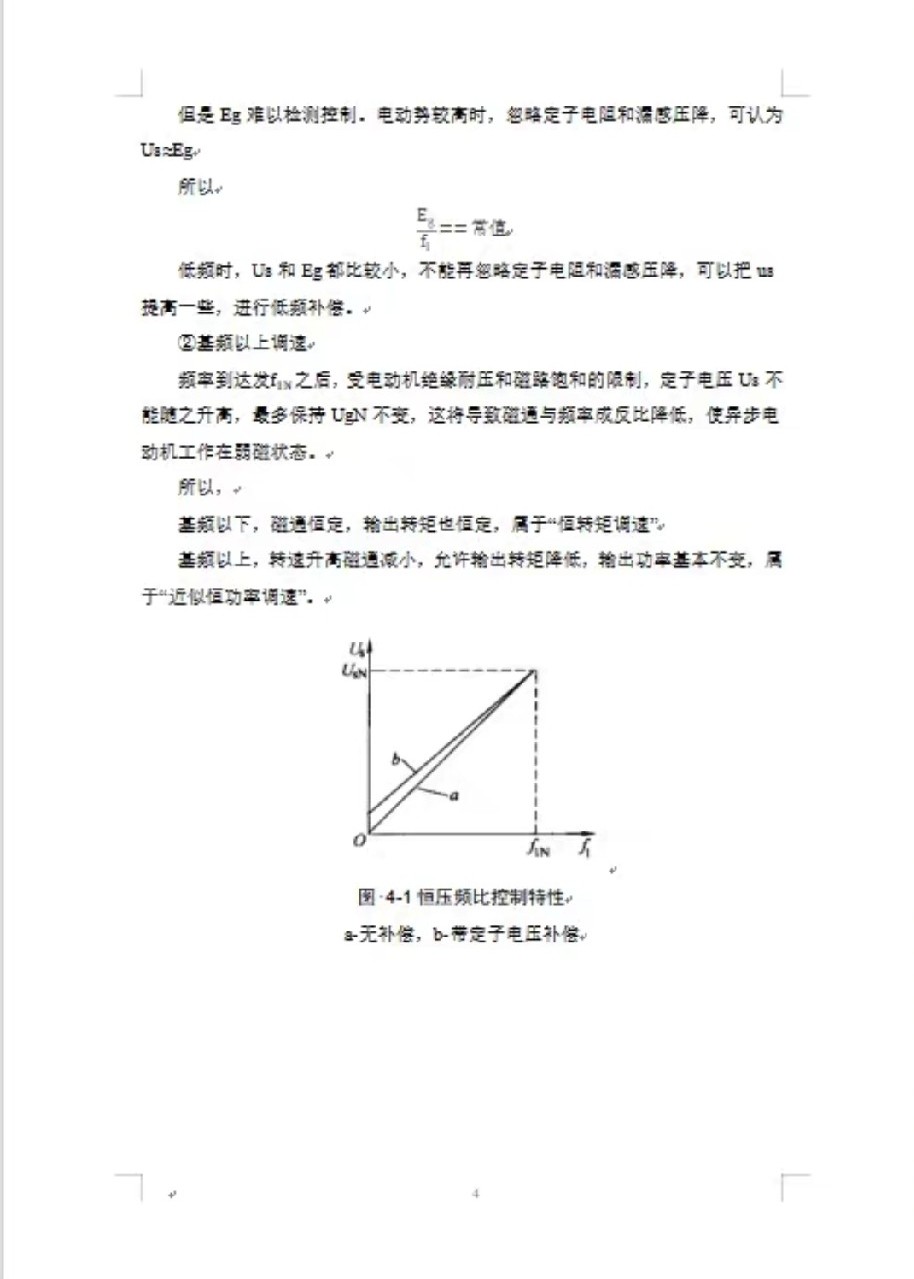

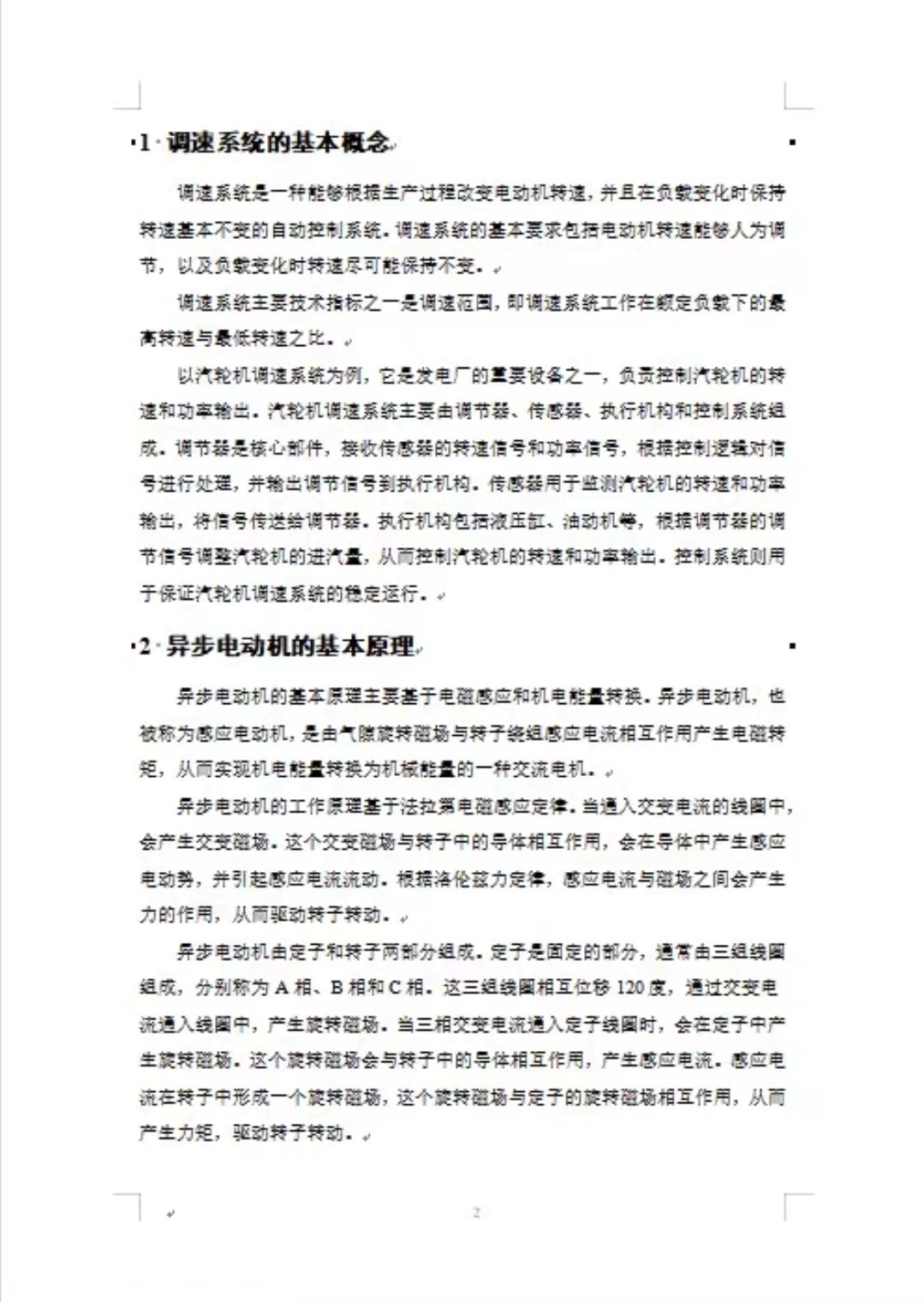

基于Matlab的转速开环恒压频比异步电动机调速系统设计本设计包括设计报告，仿真程序。恒压频比调速方法主要通过变频器（频率转换器）来实现。变频器可以对电机的供电频率进行调节，从而改变电机的转速。在调速过程中，变频器会根据电机的负载要求，调整输出频率和电压，使得电机的转速能够保持在设定值附近。需要注意的是，在调速过程中，应保持每相绕组的磁通不变，即E1/f1不变，其中E1是电机的反电动势，f1是电机的供电频率。这样，可以确保电机在调速过程中保持稳定运行。恒压频比调速方法是一种通过改变电机的供电频率和电压来实现调速的方法。它具有调速范围宽、调速性能好、功率因数高等优点，因此在工业生产中得到了广泛应用。

恒压频比调速这玩意儿在工业现场简直就是异步电机的"调音师"。今天咱们用Matlab整点实在的，手把手搭个开环控制的仿真模型。别看是开环系统，调好了照样能让电机跟着频率指令跑得稳如老狗。

先来点硬核操作------打开Simulink直接拽模块。频率指令源得用个斜坡函数，这可不是随便选的。想象一下直接给阶跃信号，电机怕是当场表演"转速过山车"。斜坡时间设个0.5秒，让频率从0Hz慢慢爬到50Hz，就跟老司机踩油门似的讲究个循序渐进。

关键来了个增益模块，参数直接设380/50。懂行的老铁一看就知道这是V/f常数控制的核心，保证电压和频率按比例变化。这里藏着个门道：当频率低于基频时，咱们其实是把电机当"恒转矩"设备来使唤。Matlab里这个增益模块的代码实现简单到哭：

matlab 复制代码

gain_block = add_block('simulink/Math Operations/Gain', 'Vf_Controller');
set_param(gain_block, 'Gain', '380/50');

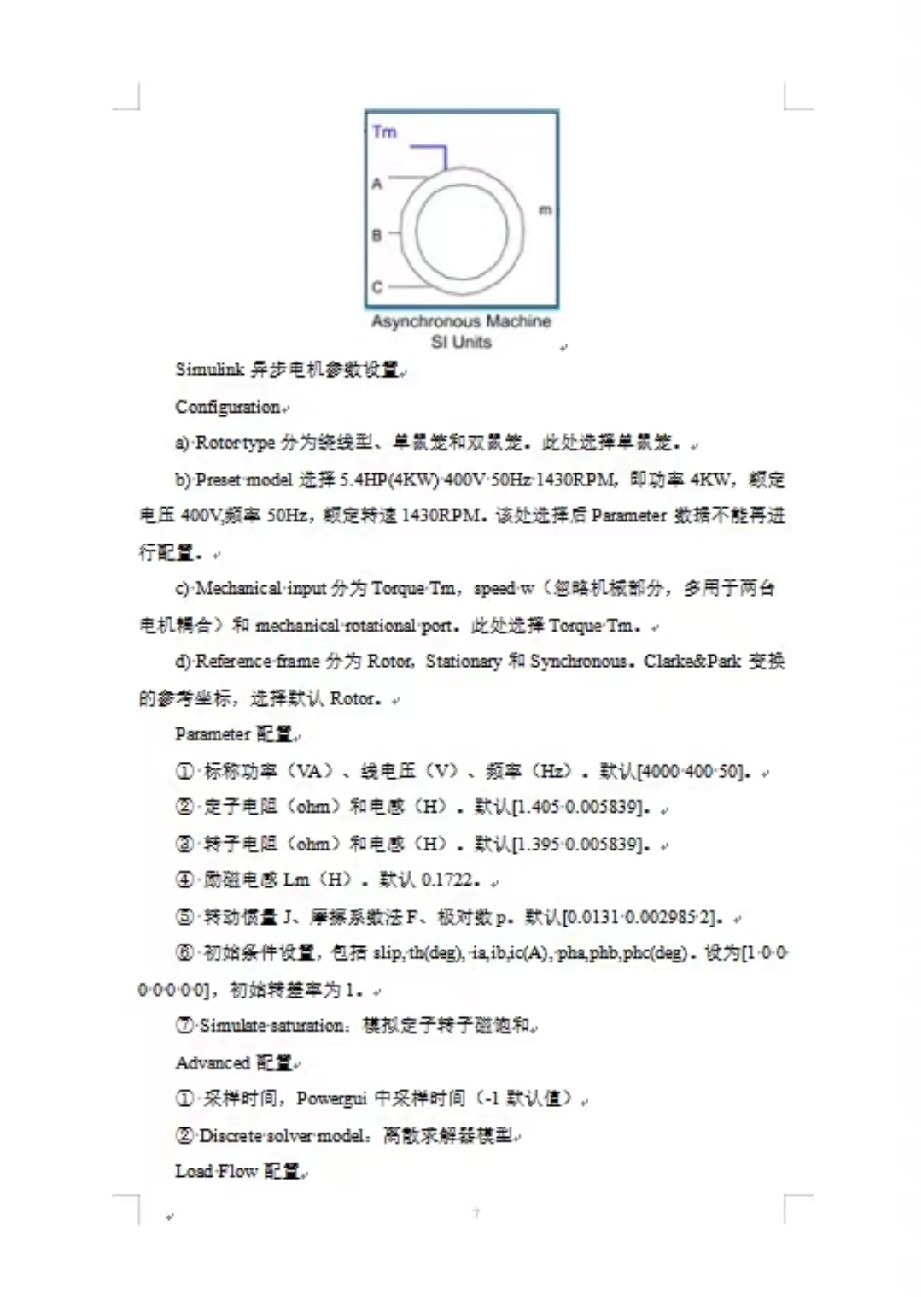

电机模型选Simulink自带的Asynchronous Machine模块时，参数设置界面得瞪大眼睛。转子电阻设0.5欧，漏感0.01H，这数值可不是拍脑袋定的。搞过电机本体的都知道，参数不准仿真结果能偏到姥姥家去。这里推荐个骚操作：先在MATLAB命令行用m文件自动配置参数，比手动输入靠谱多了：

matlab 复制代码

motor_params.RotorResistance = 0.5;
motor_params.LeakageInductance = 0.01;
set_param('Vf_Control_Model/Asynchronous Machine', 'Parameters', motor_params);

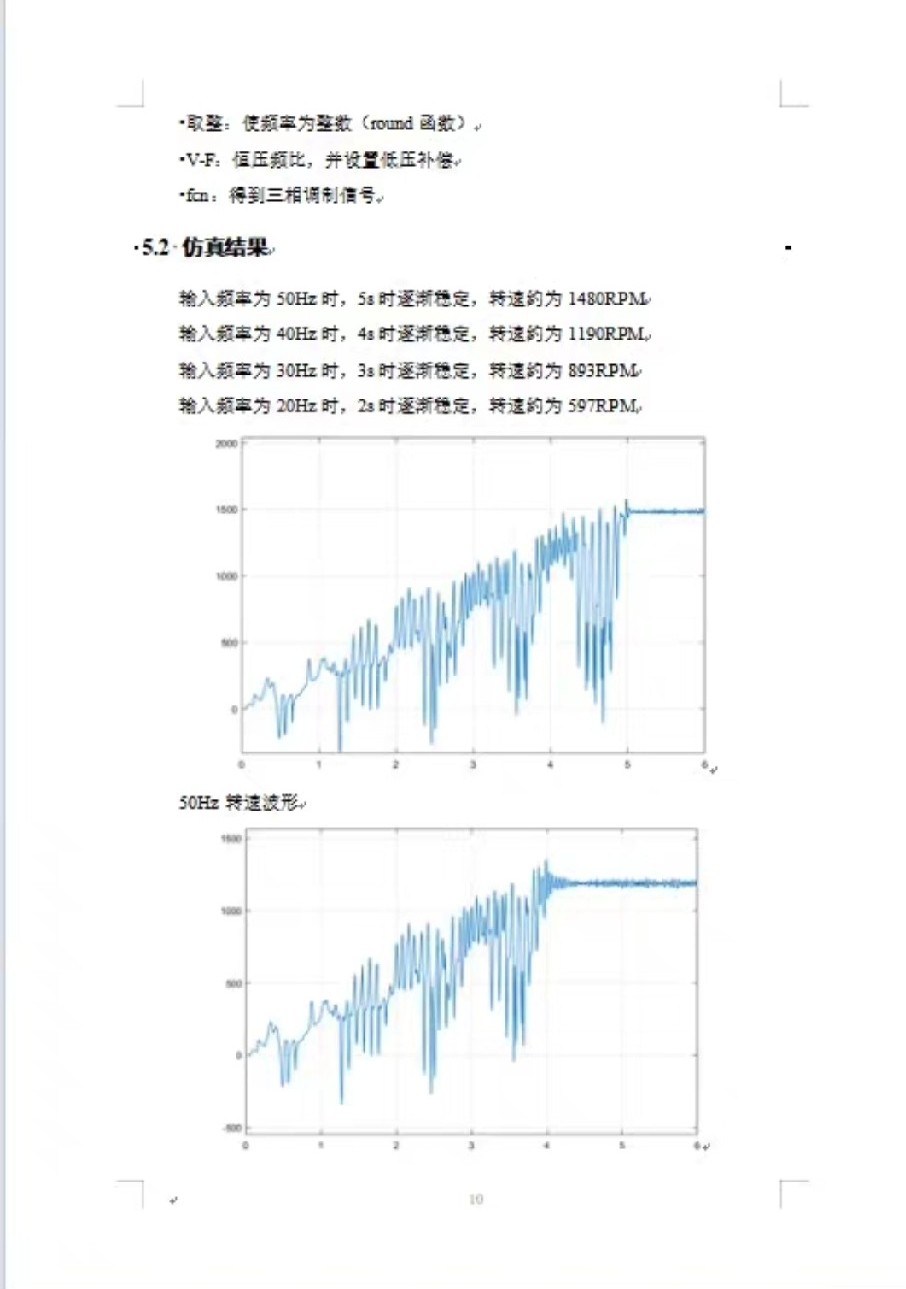

仿真跑起来后看转速波形，前2秒跟爬坡似的慢慢悠悠，5秒后突然给电机加个20N·m的负载转矩。这时候转速表指针会抖三抖，但最后还能稳住------这就是开环系统的倔强。不过注意看转矩波形，突加负载瞬间电流能飙到50A，这说明啥？咱这系统动态响应跟乌龟有得一拼，得亏是仿真，真机怕是早烧了。

模型里那个PWM发生器模块藏着玄机，载波频率设了2000Hz可不是随便填的数。实验室老司机都知道，这个频率选低了电机哼唧声能烦死人，选高了IGBT发热教你做人。仿真时敢调到5000Hz？等着看你的电脑风扇表演直升机起飞吧。

最后说个实用技巧：把V/f曲线做成二维查表模块，比用固定增益更骚气。特别是低频时加点电压补偿，完美解决电机启动时转矩软脚的毛病。代码实现也就是几行的事：

matlab 复制代码

breakpoints_f = [0 10 30 50];
breakpoints_V = [50 100 250 380];
set_param('Vf_Table', 'Breakpoints', '{breakpoints_f, breakpoints_V}');

这套仿真模板跑下来，最大的收获是明白开环系统就是个直男------控制简单但不懂变通。实际项目里要是敢这么裸奔上产线，设备主管分分钟教你做人。不过作为理解V/f控制的入门砖，Matlab仿真确实能让你少挨几顿现实的毒打。下次咱们再唠唠怎么给这个直男系统加个PID闭环，让它变成会撩妹的情场高手。
