基于 STM32 ——GPIO输出

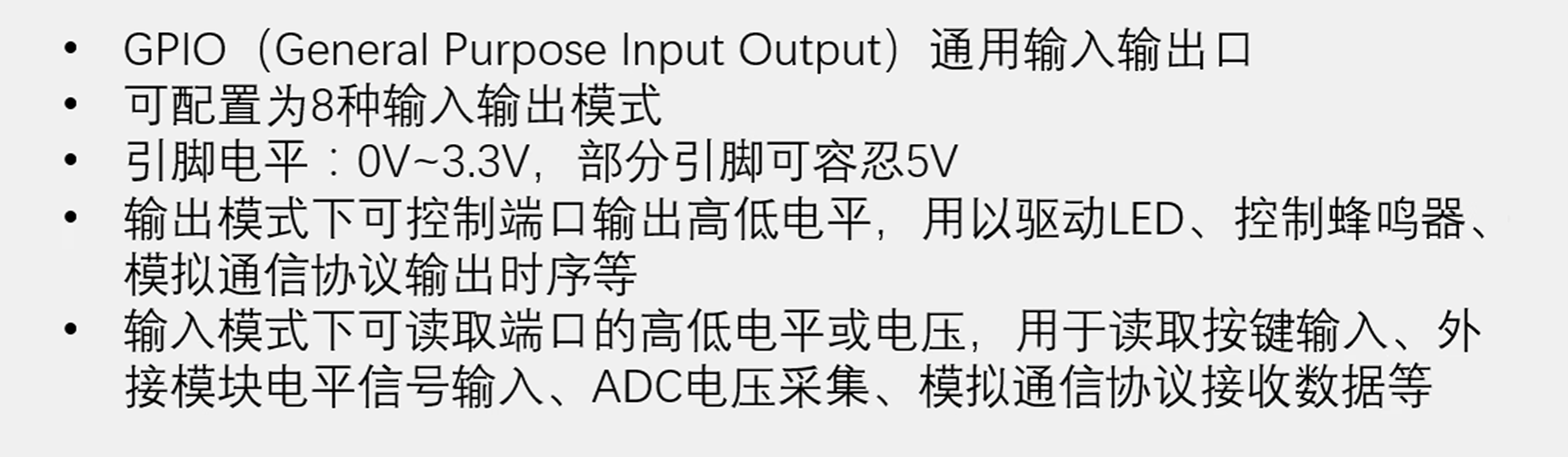

一、GP IO简介

数字0为低电平：0V

数字1为高电平：3.3V

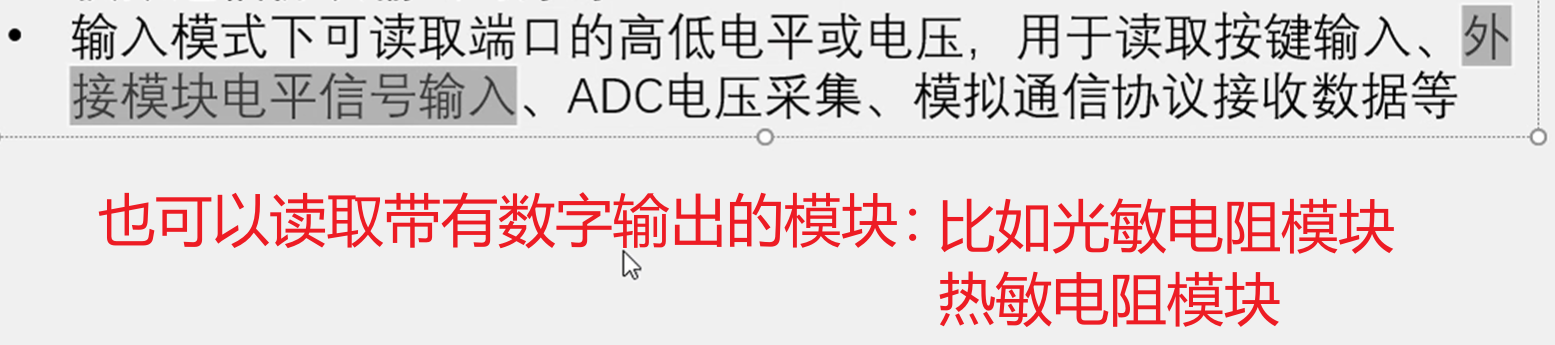

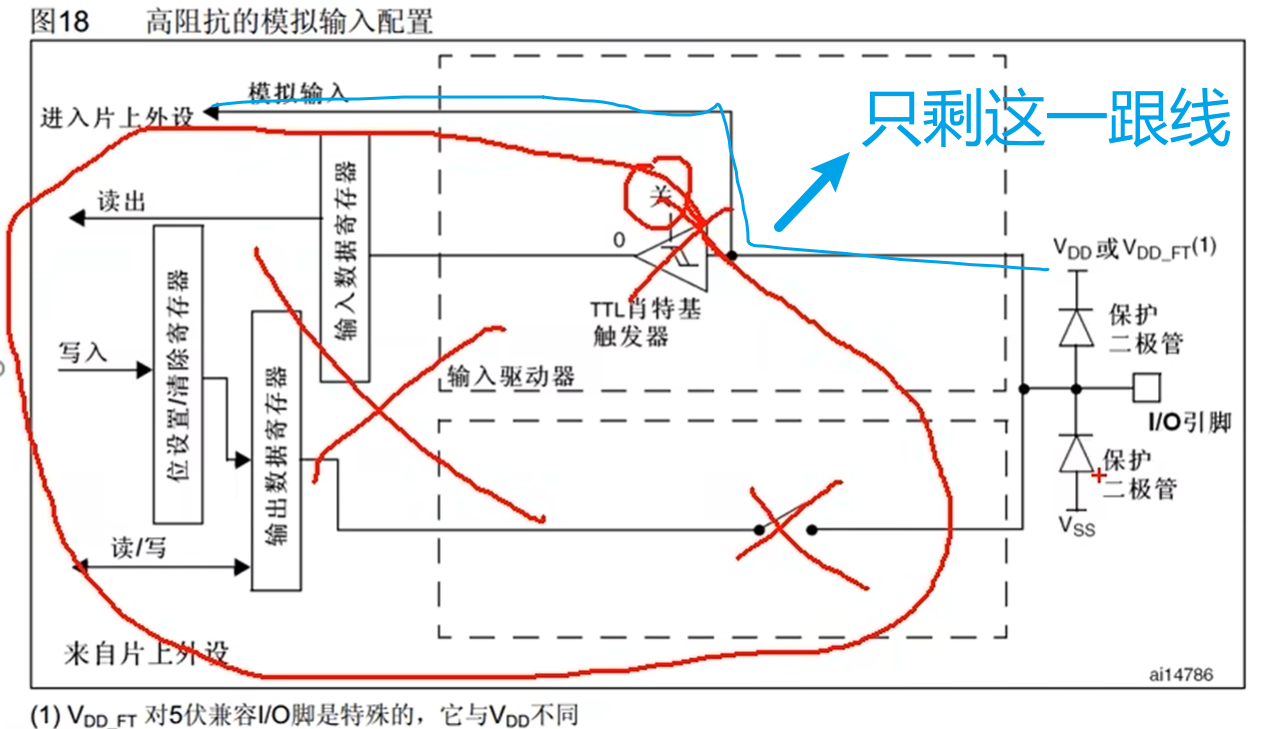

如果GPIO输出的是模拟量，那GPIO还可以配置成模拟输入模式，再配合内部的SDC外设，就能直接读取端口的模拟电压了；

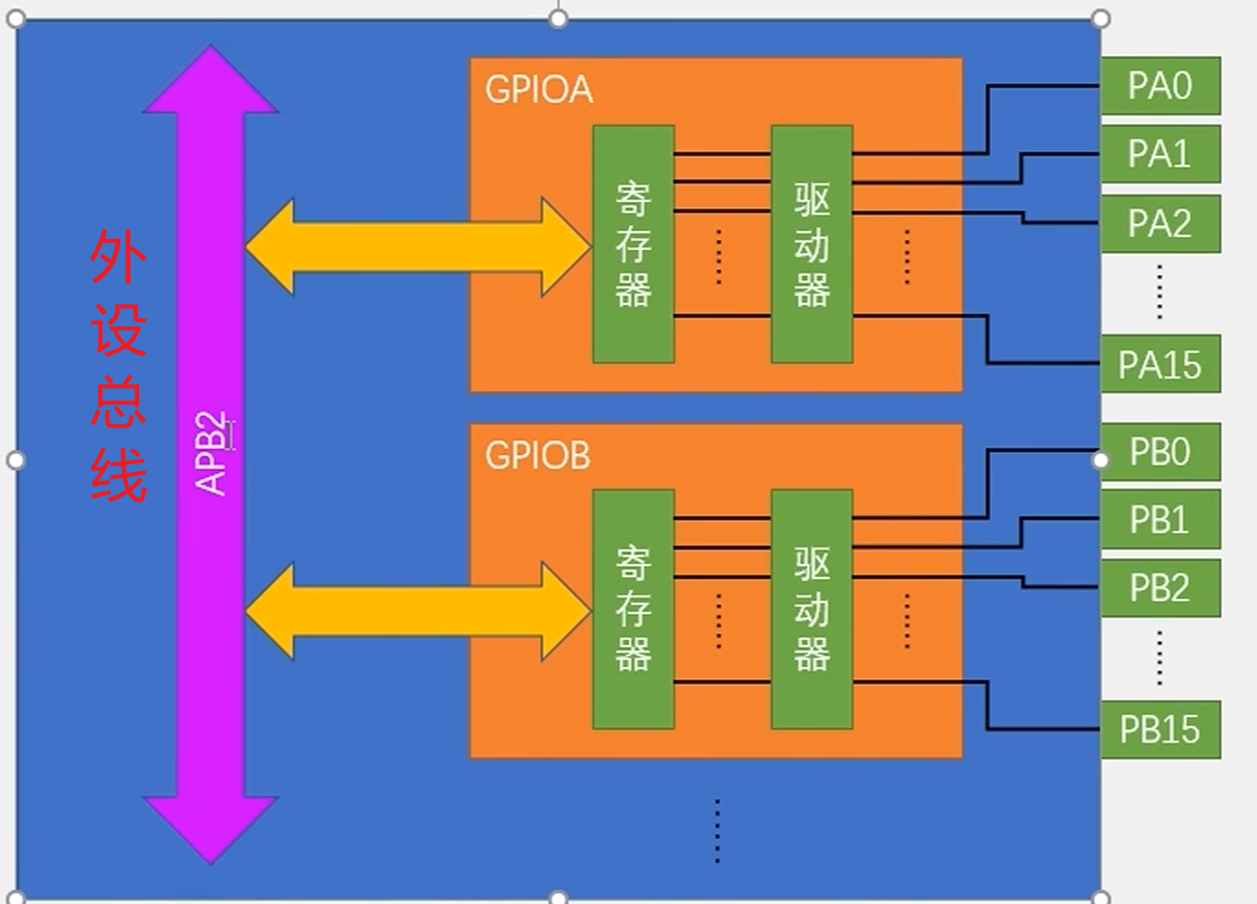

二、GPIO的基本结构

在STM32中，所有的GPIO都是挂载在APB2外设总线上的；

每个GPIO外设总共有16个引脚，为0到15；

GPIO模块内，主要包括寄存器和驱动器；

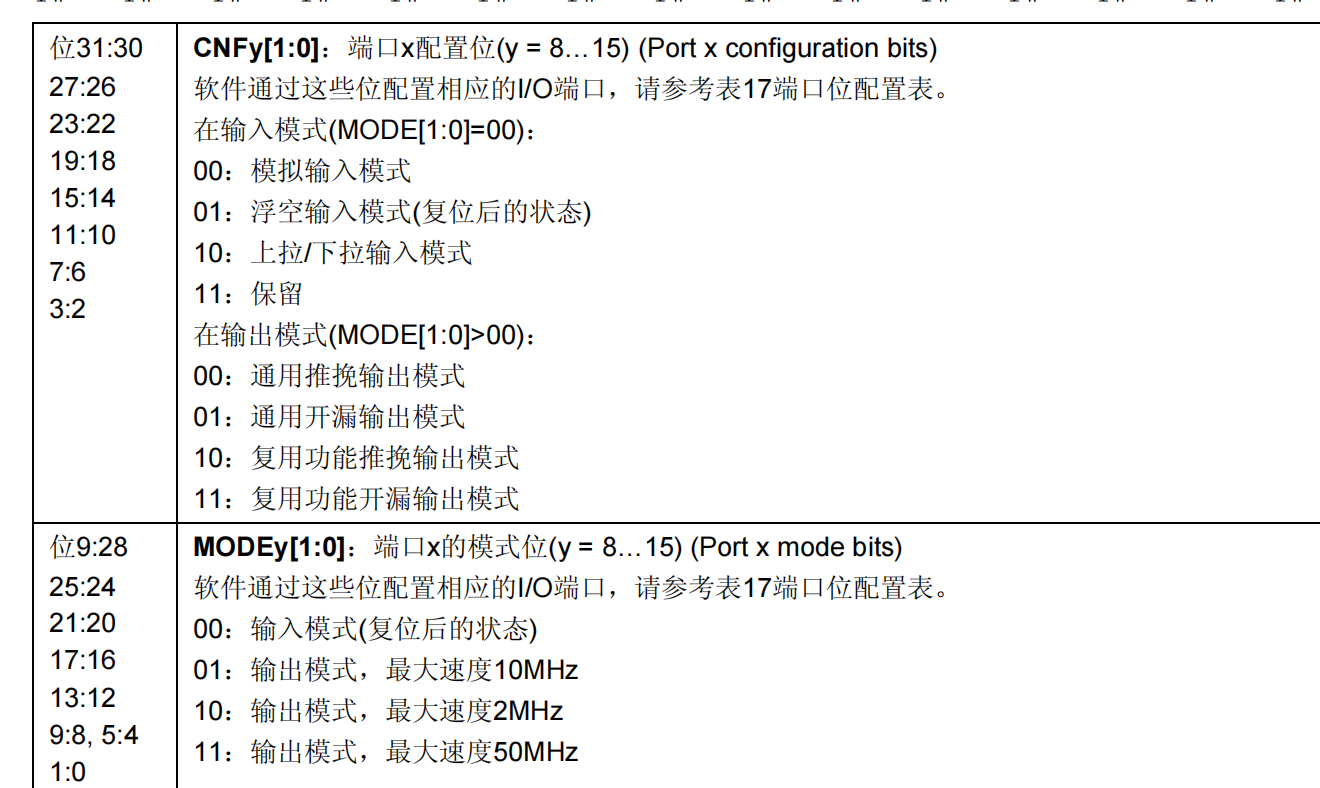

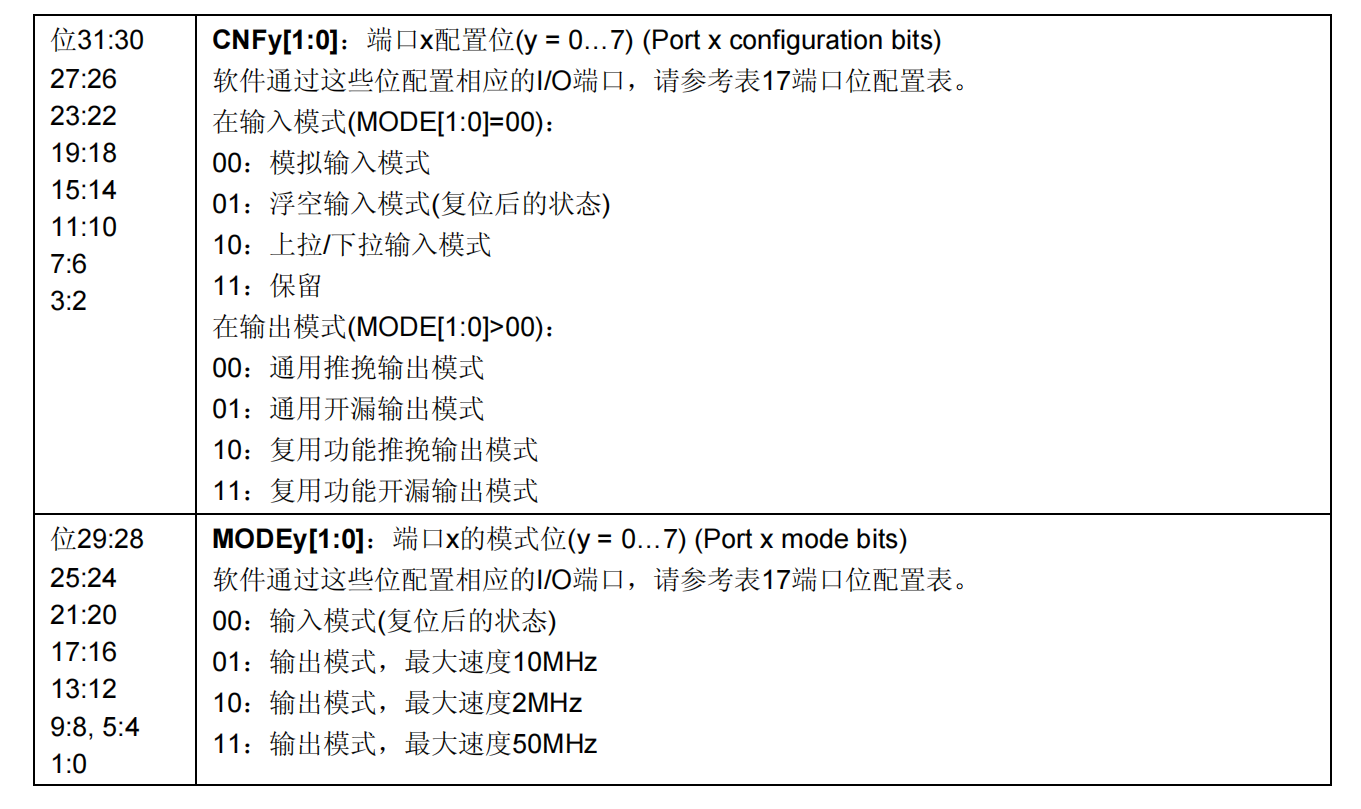

1、寄存器 :

就是一段特殊的储存器，内核可以通过APB2总线对寄存器惊醒读写，这样就完成了输出电平和读取电平的功能；

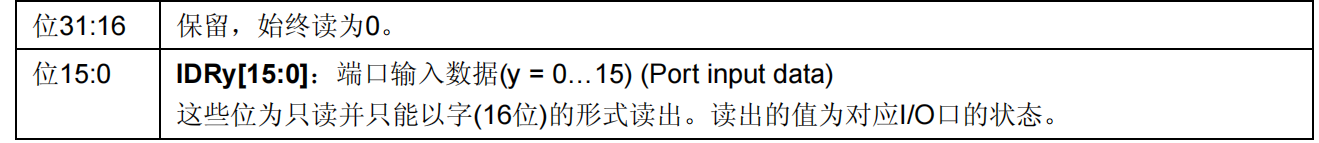

寄存器的每一位对应一个引脚；寄存器是有32位的，因为这里输出端口只有16位，所以只有寄存器的低16位用到了的；，高16位是没有用到

2、驱动器:

是用来增加信号的驱动能力的，寄存器只负责存储数据，如果要进行点灯，就需要驱动器来负责增大驱动能力；

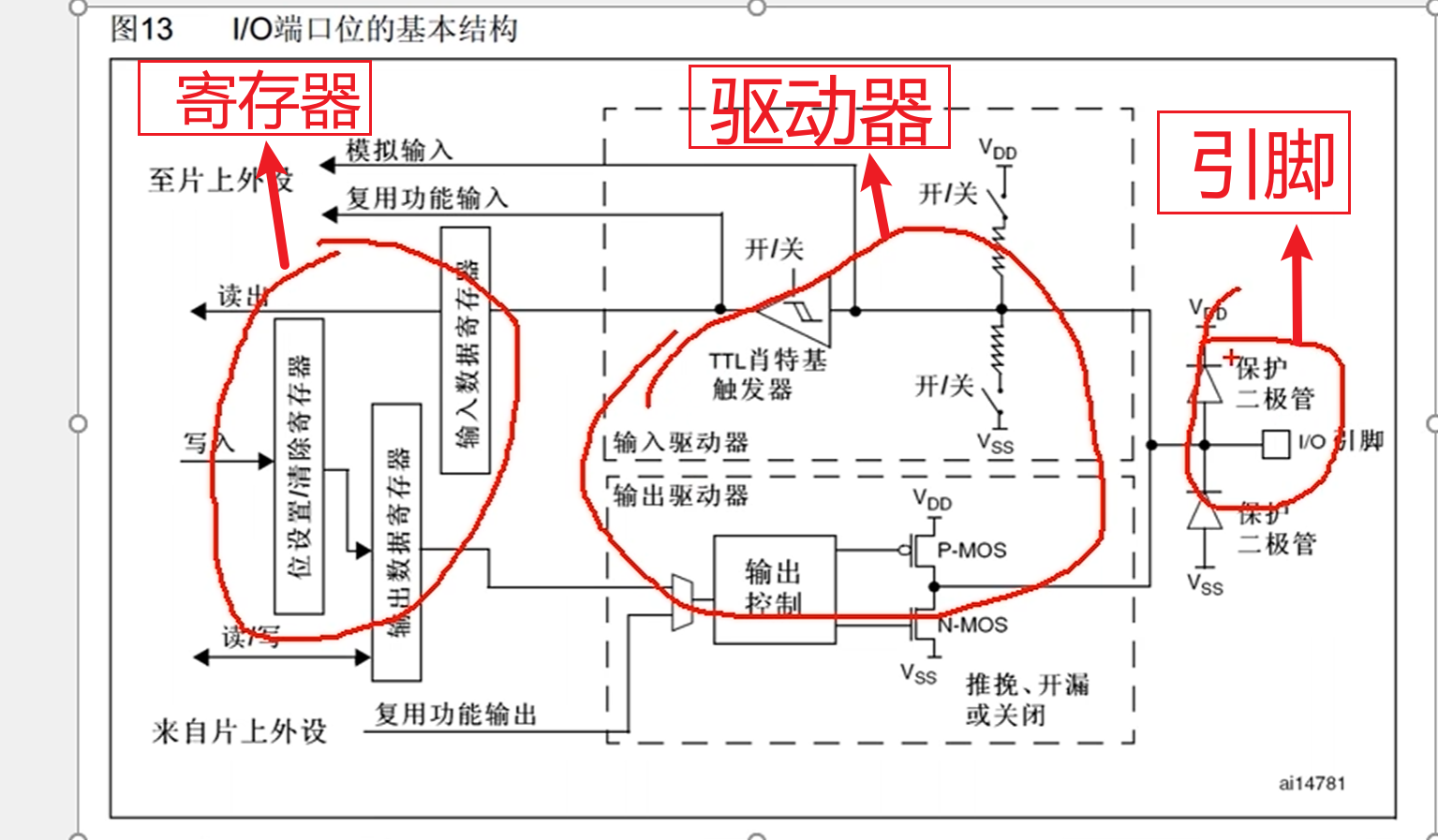

三、GPIO位结构

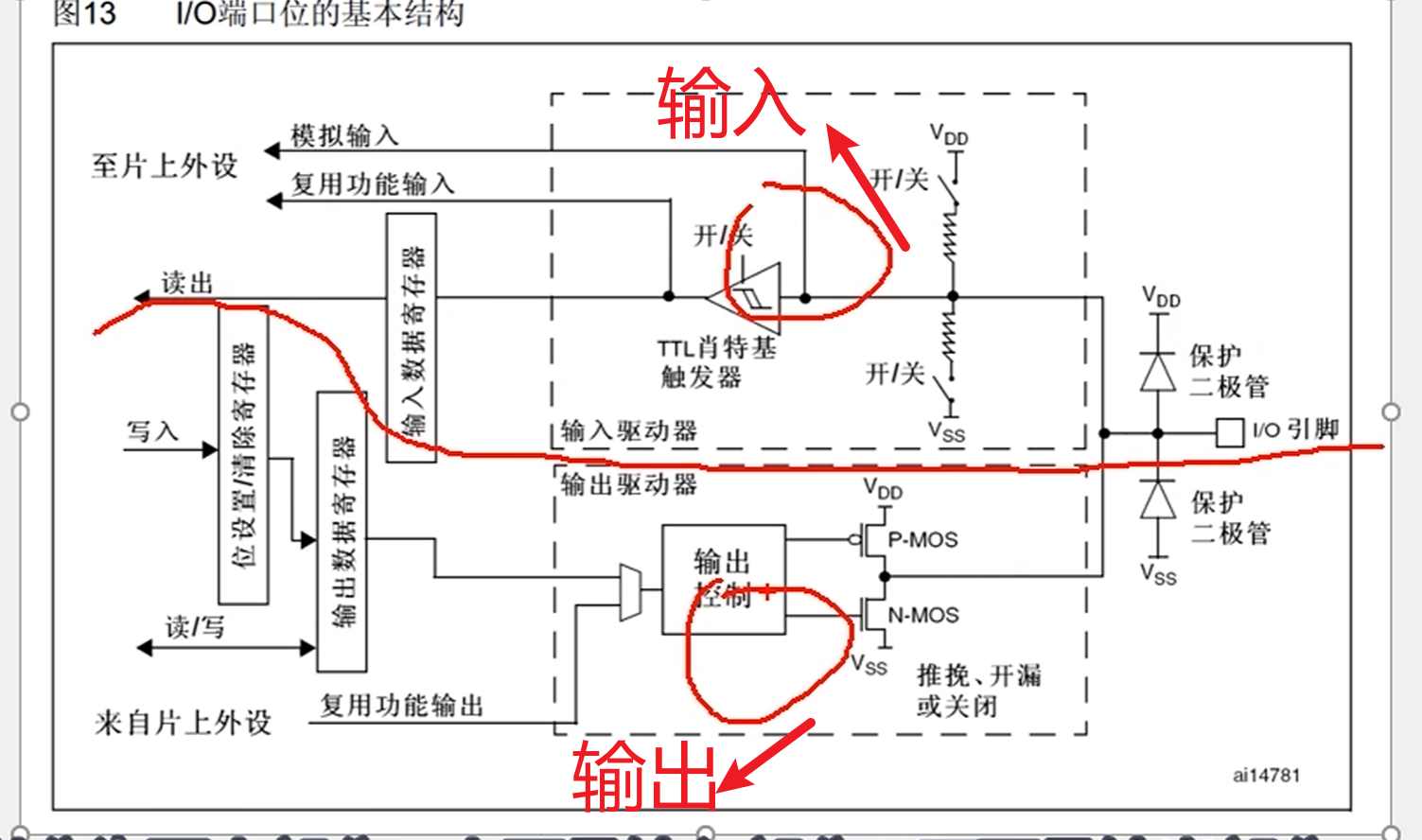

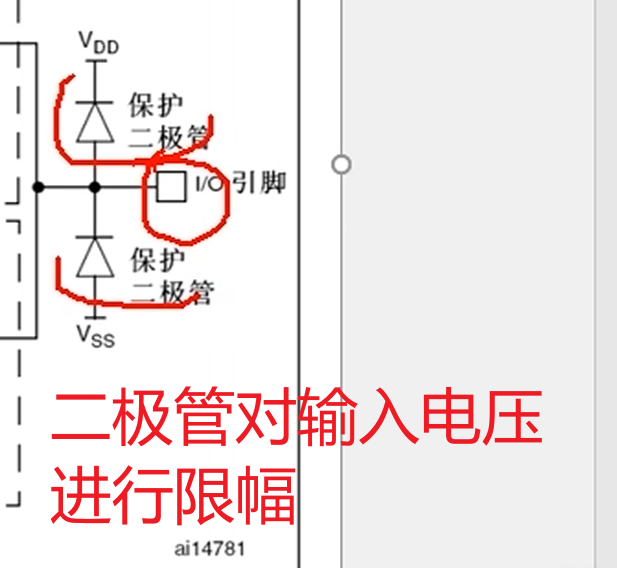

1、整体位置关系

整体结构可以分为两个部分，上面为输入，下面为输出

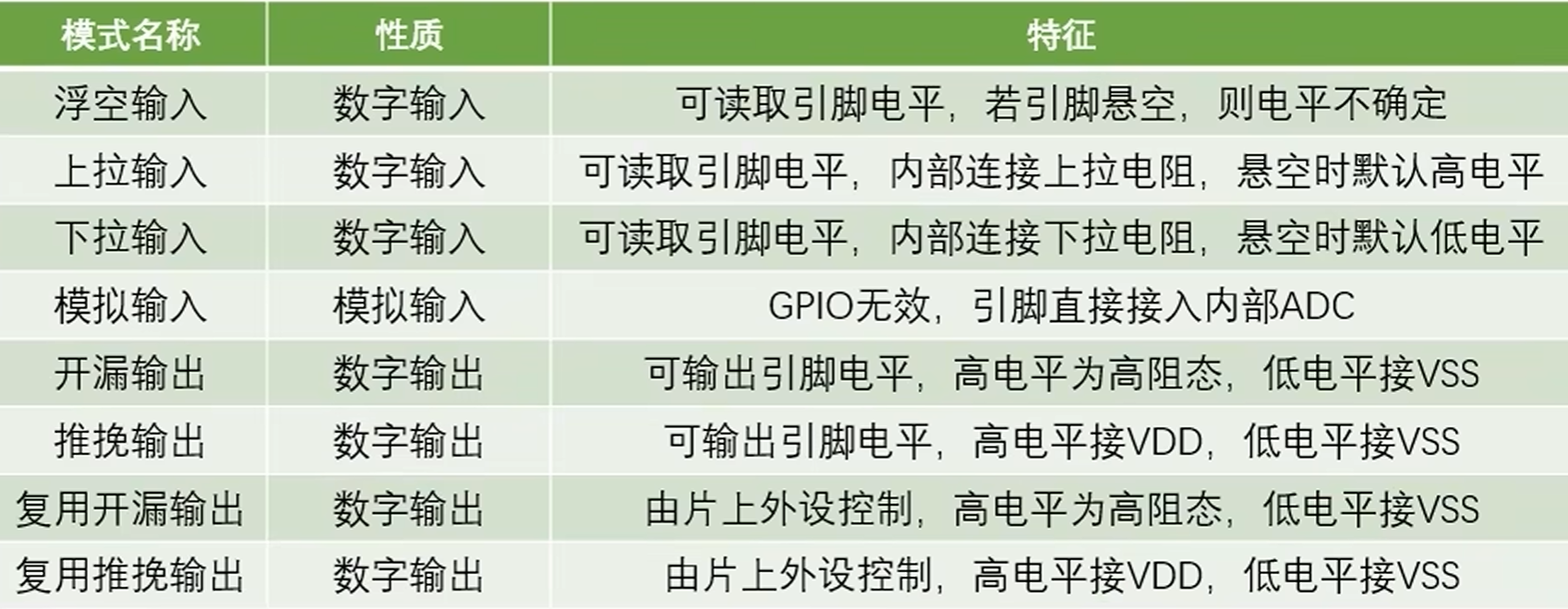

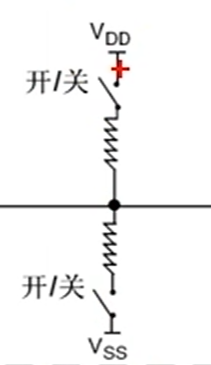

2、上拉、下拉、浮空

如果上面导通、下面断开，就是上拉输入模式，默认为高电平的输入模式；

如果下面导通、上面断开，就是下拉输入模式，默认为低电平的输入模式；

都断开则为浮空模式；

二者阻值都比较大；

3、TTL施密特触发器

工作原理

a.初始状态下，输入端为低电平，PNP二极管导通，NPN二极管截断，输出端为高电平。

b.当输入信号从低电平变为高电平时，PNP二极管截断，NPN二极管导通，输出端电压被拉低，变为低电平。

c.当输入信号再次从高电平变为低电平时，PNP二极管导通，NPN二极管截断，输出端电压被拉高，变为高电平。

d.重复上述过程，实现从高电平到低电平的转换

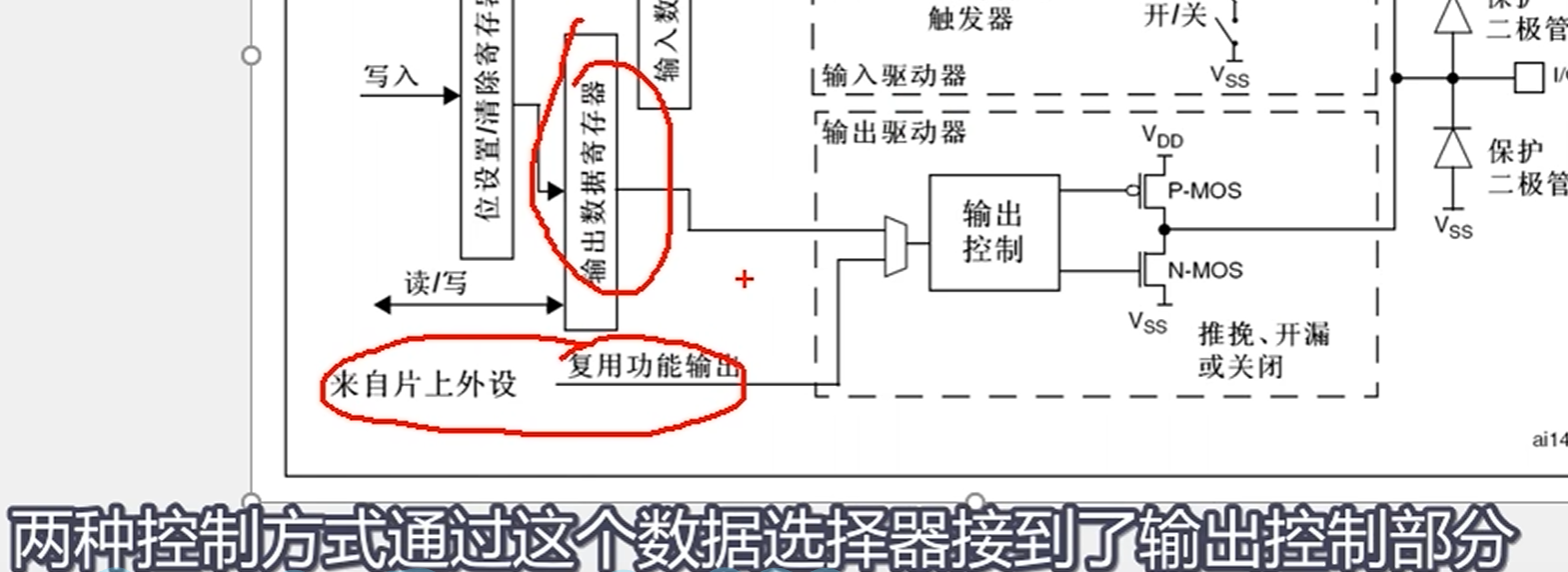

4、输出部分

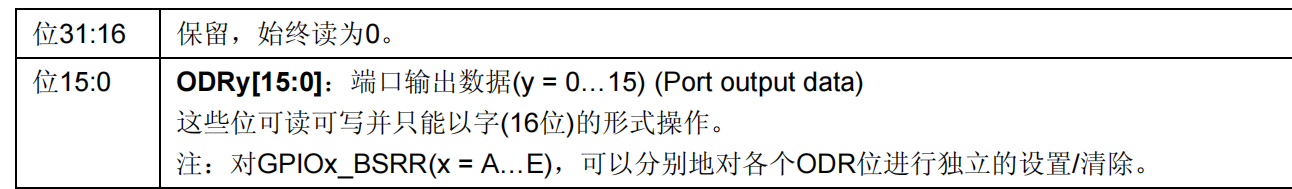

如果选择通过输出数据寄存器进行控制：普通的IO口输出；

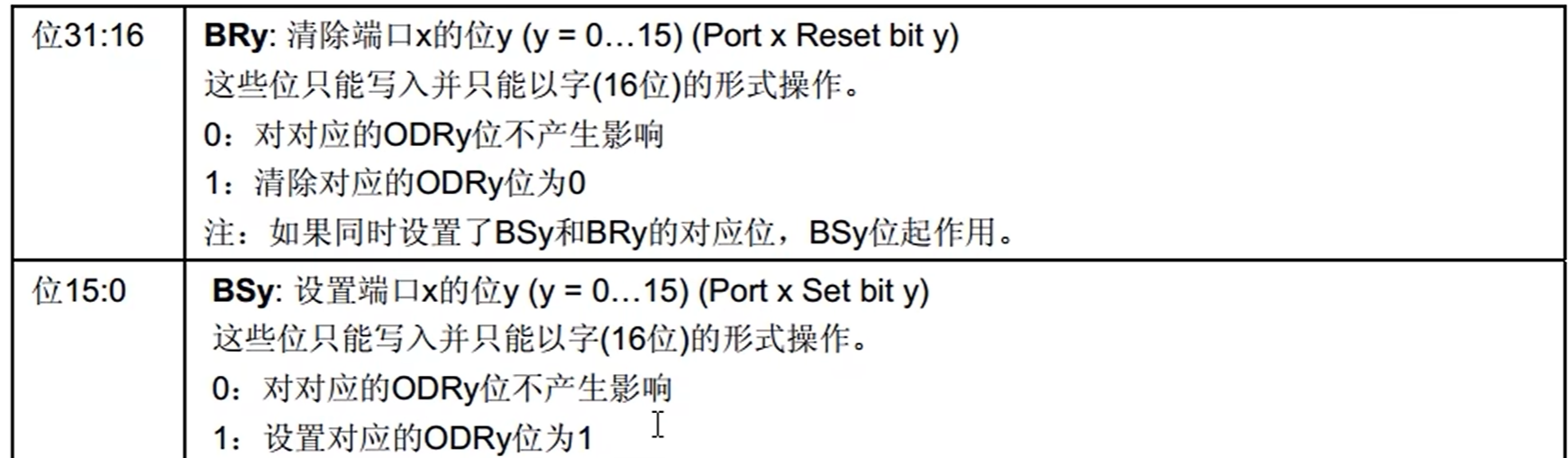

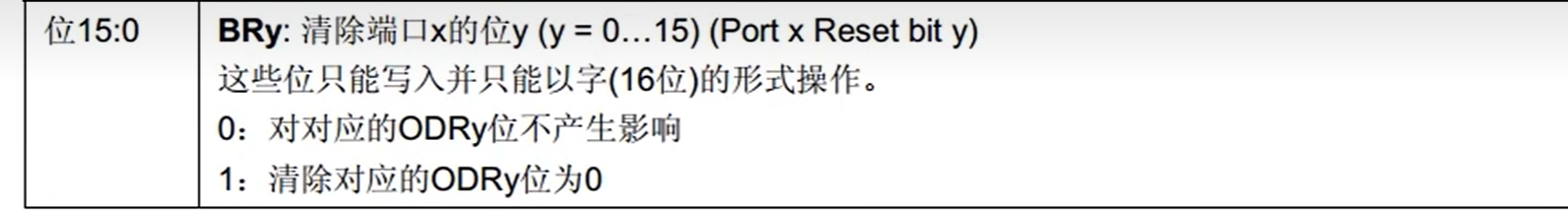

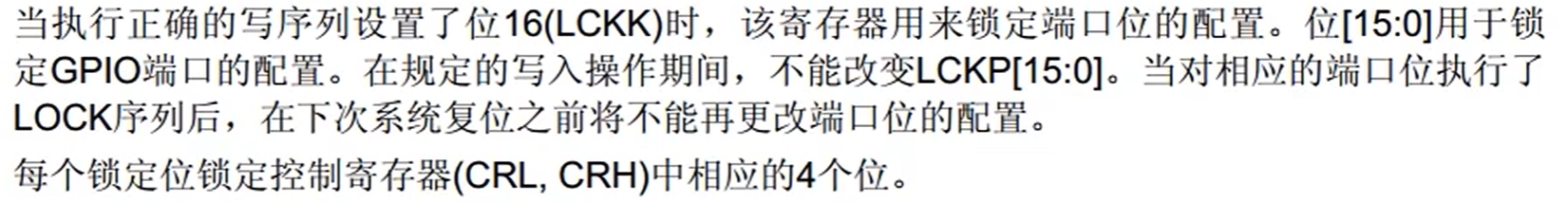

位设置/清除寄存器：可以用来单独操作输出数据寄存器的某一位，而不影响其他位；

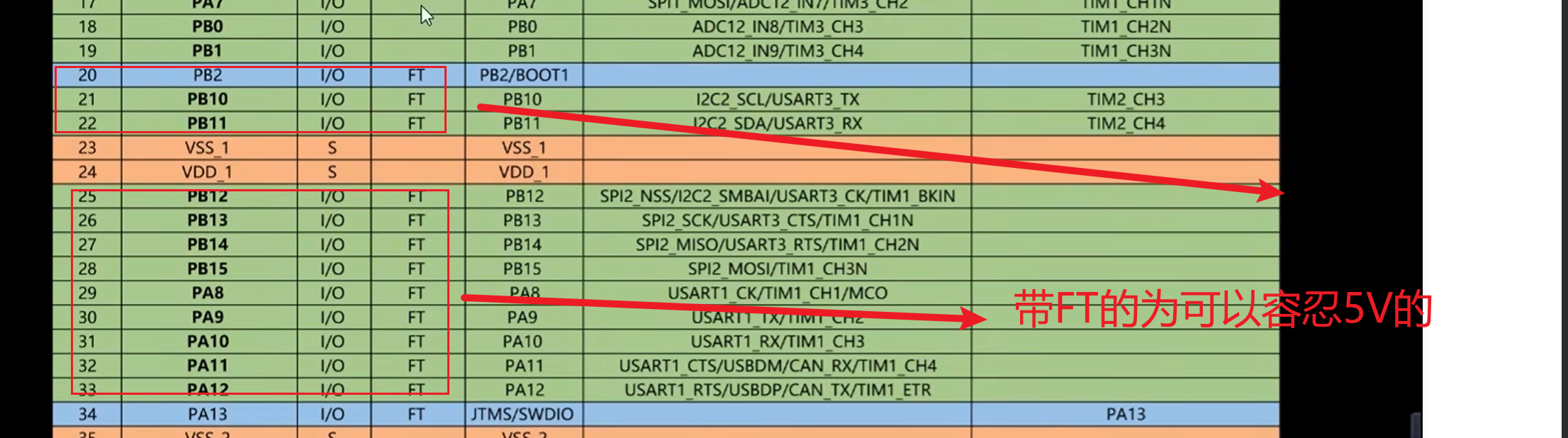

5、引出：

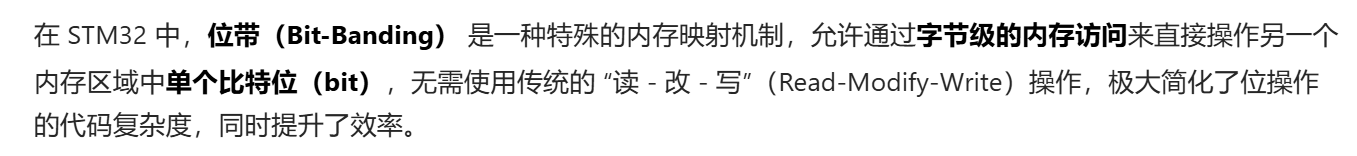

⭐STM32中"位带"区域是什么？

a、核心目的：解决 "位操作" 的痛点

在嵌入式开发中，经常需要单独控制某个比特位（例如：控制 GPIO 引脚电平、寄存器中的标志位）。传统方式必须执行三步：

读：读取整个寄存器的值到 CPU；
改：修改目标比特位（其他位保持不变）；
写：将修改后的值写回寄存器。

这种 "读 - 改 - 写" 存在两个问题：

代码繁琐（需要用|=、&=配合掩码）；
多线程 / 中断场景下可能出现竞态条件（读取后被其他程序修改，导致写回的数据失效）。

b、STM32 的位带区域划分

STM32 只对两个特定内存区域支持位带映射，分别对应片内 SRAM 和外设寄存器，每个区域都包含 "原始区域" 和 "位带别名区域"

类型	原始区域（可位操作的内存）	位带别名区域（映射地址）	映射规则
片内 SRAM	0x2000 0000 ~ 0x200F FFFF（1MB）	0x2200 0000 ~ 0x23FF FFFF（2MB）	别名地址 = 0x22000000 + (原始地址 - 0x20000000) × 32 + 比特位 × 4
外设寄存器	0x4000 0000 ~ 0x400F FFFF（1MB）	0x4200 0000 ~ 0x43FF FFFF（2MB）	别名地址 = 0x42000000 + (原始地址 - 0x40000000) × 32 + 比特位 × 4

映射规则说明：

原始区域中1 个字节（8 位） 对应别名区域中32 个字节（8 位 × 4 字节 / 位）；
对别名区域中某个字节执行：
- 写1 → 对应原始比特位置1；
- 写0 → 对应原始比特位清0；
- 读该字节 → 返回原始比特位的值（0 或 1）。

c、位带机制的优势与限制

优势：

简化代码：无需掩码和 "读 - 改 - 写"，直接操作单个位；
效率高：单条指令完成位操作（传统方式需 3 条以上指令）；
无竞态风险：无需读取整个寄存器，避免多线程 / 中断干扰（前提是无其他代码同时操作该位）。

限制：

仅支持特定区域：仅 SRAM（0x20000000~0x200FFFFF）和外设寄存器（0x40000000~0x400FFFFF），其他区域（如 Flash）不支持；
地址对齐要求 ：别名区域按 4 字节对齐（需用uint32_t指针访问，避免非对齐错误）；
STM32 全系列支持：所有 STM32 型号（F1/F4/L4 等）均内置位带机制，无硬件差异。

总结

STM32 的位带区域是将 "SRAM / 外设寄存器的单个比特位" 映射为 "独立的字节地址" 的内存机制，核心价值是用简单的字节访问替代复杂的 "读 - 改 - 写"，高效实现单个位的置 1、清 0 和读取。在 GPIO 控制、标志位操作等场景中广泛应用，是 STM32 简化位操作的核心特性之一。
