1. netfilter概述

Netfilter是Linux 2.4 引入的一个子系统，它作为一个通用的、抽象的框架，提供一整套的hook函数的管理机制，使得诸如数据包过滤、网络地址转换(NAT)和基于协议类型的连接跟踪成为了可能，在 Linux 系统中发挥着至关重要的作用。它是一个强大而灵活的网络包过滤框架，为系统管理员提供了对网络数据包的精细控制。

Netfilter 的出现有其历史背景。Linux 早期的网络过滤机制相对简单且分散：

ipfwadm：Linux 内核 2.0 时代的防火墙工具，基于 BSD 的 ipfw，功能相对有限。
ipchains：在 Linux 2.2 内核中引入，改进了 ipfwadm，提供了更灵活的链式结构，但仍存在架构局限性，特别是在处理 NAT 和状态跟踪方面。

Netfilter 项目始于 1998 年末到 1999 年初，主要由 Rusty Russell 领导开发，目标是为 Linux 提供一个更强大、灵活的网络过滤框架。Netfilter 在 Linux 2.4 内核（2000 年发布）中正式引入，替代了之前的 ipchains 系统。采用了模块化设计和钩子机制，将网络包处理和用户配置界面分离，使网络过滤系统更加灵活和可扩展。

Netfilter 相比前代系统有几个重要创新：

连接跟踪：引入了连接状态跟踪机制，使防火墙可以基于连接状态做决策，这是实现"状态防火墙"的基础。
分离架构：明确区分了内核空间框架(Netfilter)和用户空间工具(iptables)，使系统架构更清晰。
可扩展性：设计了可扩展的框架，允许通过模块方式添加新功能，无需修改核心代码。

Netfilter 通过在内核中插入钩子点，实现对网络数据包的过滤、修改和转发。它在 IP 报文处理流程中插入了 5 个挂载点，分别是：PREROUTING（路由前） 、INPUT（输入） 、FORWARD（转发） 、OUTPUT（输出） 、POSTROUTING（路由后）。

在这些挂载点上，可以注册处理数据包的回调函数。当数据包进入 Linux 内核经过挂载点的时候，会执行回调函数来处理数据包。

回调函数有多种返回值，例如 NF_ACCEPT 表示继续正常的报文处理，NF_DROP 将报文丢弃，NF_STOLEN 表示由钩子函数处理了该报文，不要再继续传送，NF_QUEUE 将报文入队，通常交由用户程序处理，NF_REPEAT 表示再次调用该钩子函数。

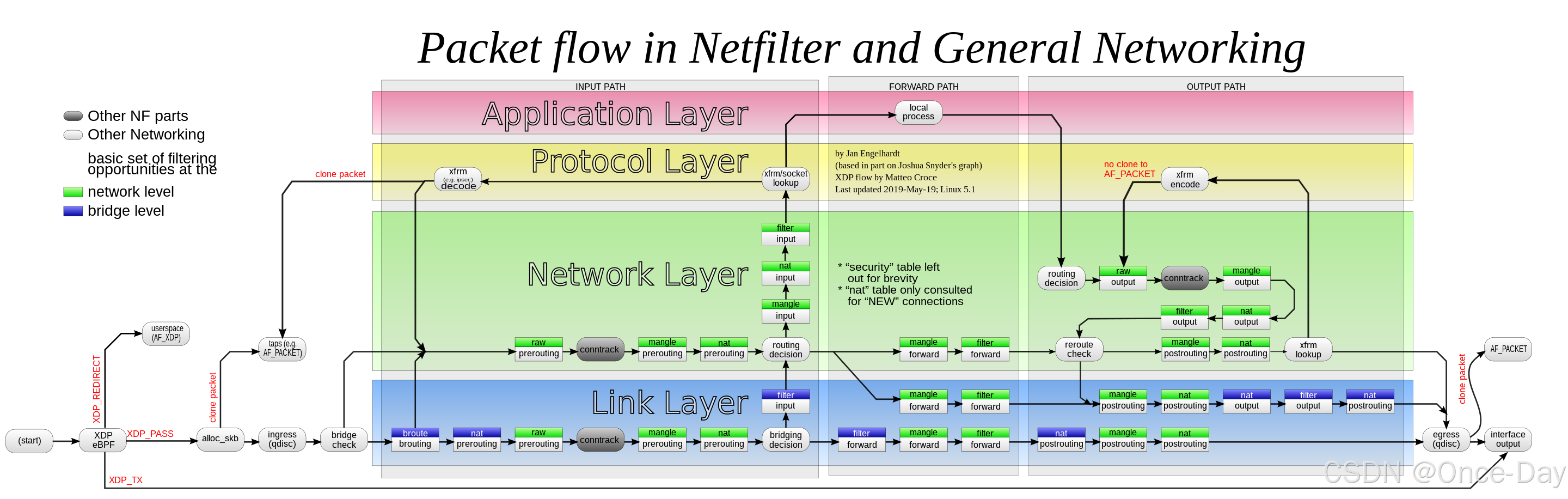

网络数据包通过Netfilter时的工作流向图，引用自：Netfilter 框架浅析 | Symbol Crash

2. 相关工具

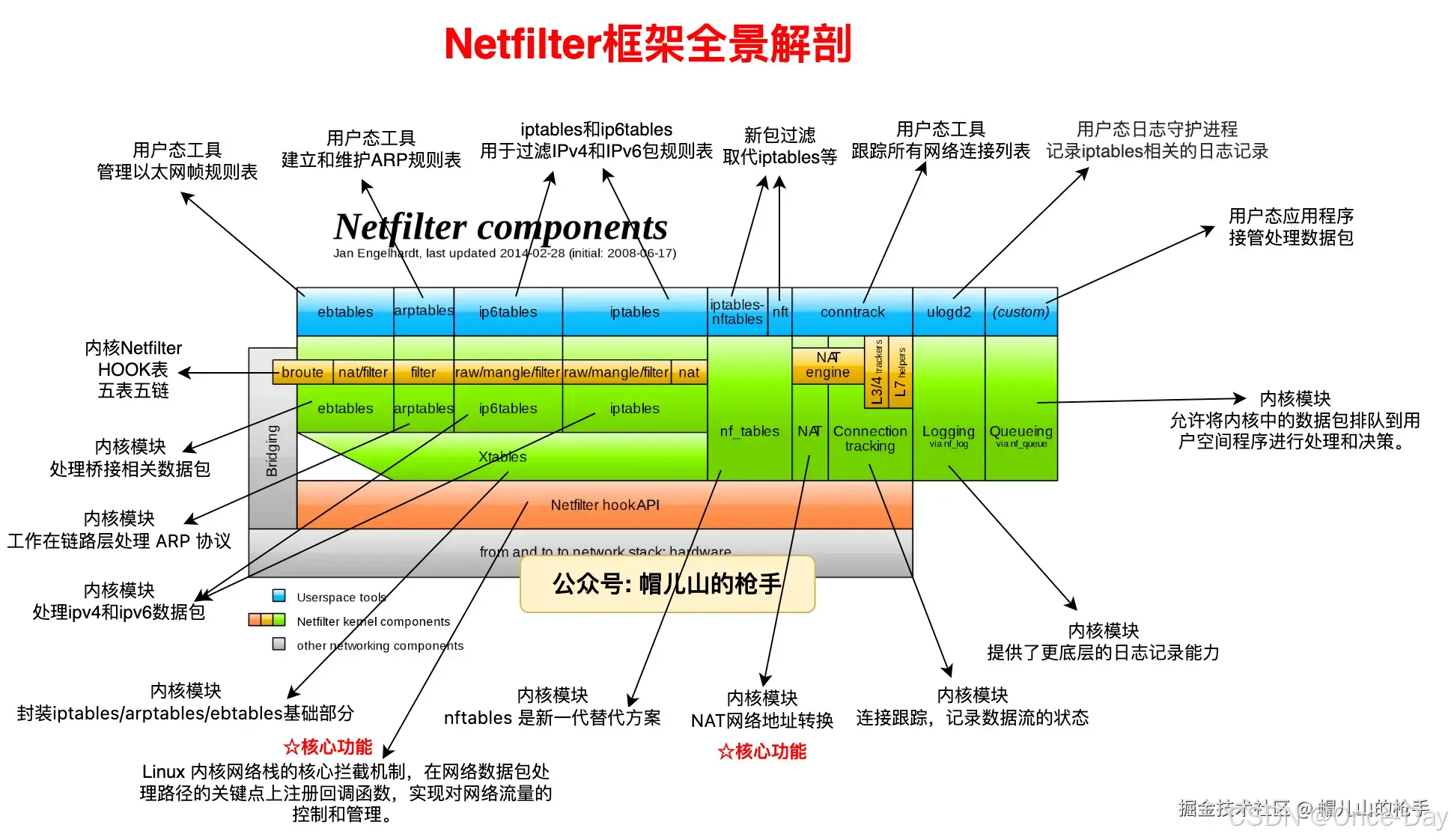

Netfilter框架全景图，引用自：一图看懂Linux网络核心：Netfilter框架全景解剖Netfilter 框架由Rusty Russell 于 19 - 掘金

iptables 作为 Linux 系统中最广泛使用的防火墙工具，负责处理 IPv4 网络流量的过滤和转换。它通过五个不同的链（PREROUTING、INPUT、FORWARD、OUTPUT、POSTROUTING）拦截数据包，根据管理员设定的规则进行匹配和处理。iptables 不仅能够基于源/目标 IP、端口和协议进行过滤，还支持网络地址转换（NAT）、数据包修改（mangle）和流量控制等高级功能。在服务器、路由器和网络安全设备中，iptables 常作为第一道防线抵御网络攻击，限制未授权访问，并实现网络流量的精细控制。
ip6tables 与 iptables 共享相似的命令语法和规则结构，但专门处理 IPv6 协议的数据包。ip6tables 理解 IPv6 的扩展头部和新特性，能够处理 IPv6 特有的安全挑战，如邻居发现协议（NDP）保护和 ICMPv6 消息过滤。在双栈网络环境中，ip6tables 与 iptables 协同工作，确保无论使用哪个版本的 IP 协议，网络安全策略都得到一致执行。
ebtables 专注于链路层（第二层）的网络安全，处理以太网帧而非 IP 数据包。在虚拟化环境、软件定义网络和网络桥接场景中，ebtables 的作用尤为重要。它能根据 MAC 地址过滤流量，防止 MAC 地址欺骗，控制广播风暴，并实现透明防火墙功能。当 Linux 系统作为网桥使用时，ebtables 可以在数据包到达上层协议之前就进行拦截和控制，为网络提供更早期的安全防护。
arptables 瞄准了局域网中常见的 ARP 协议安全问题。ARP 欺骗是局域网攻击的常见手段，攻击者通过发送伪造的 ARP 响应，将自己的 MAC 地址与目标 IP 关联，从而截获网络流量。arptables 允许管理员精确控制系统如何处理 ARP 请求和响应，可以设置规则只接受来自特定 MAC 地址的 ARP 包，或拒绝可疑的地址映射请求，有效防止中间人攻击和网络嗅探行为。
nftables 代表了 Linux 网络过滤技术的新方向，旨在替代之前所有分散的 tables 工具。它引入了统一的语法和处理框架，简化了防火墙规则的管理。nftables 采用表达式引擎架构，使规则编写更加简洁直观，同时支持集合、映射和动态更新等高级特性。性能方面，nftables 减少了规则评估的开销，提高了数据包处理效率，特别是在规则数量庞大时。作为现代 Linux 系统的默认选择，nftables 正逐步接管传统工具的角色，同时保持与旧系统的兼容性。
conntrack 是 Netfilter 框架的核心组件，负责跟踪网络连接的状态。它为 Linux 防火墙提供了"有状态"功能，使防火墙能够理解数据包在会话中的上下文。conntrack 维护一个连接表，记录每个活动连接的源地址、目标地址、端口以及协议等信息，将连接分类为新建（NEW）、已建立（ESTABLISHED）、相关（RELATED）和无效（INVALID）等状态。这种状态感知使防火墙规则更加智能，例如允许回应包通过而阻止未经请求的连接，大大提高了安全性和性能。
nf_log 是 Netfilter 的日志子系统，负责捕获和记录网络事件。当防火墙规则指定 LOG 目标时，nf_log 会记录匹配该规则的数据包信息，包括时间戳、源/目标 IP、端口、协议类型等关键数据。这些日志对于网络故障排查、安全审计和攻击检测至关重要。nf_log 支持多种日志目标，可以将记录发送到系统日志（syslog）、内核环形缓冲区或通过 netlink 接口传递给用户空间程序，为管理员提供网络活动的完整视图。
nf_queue 提供了内核空间和用户空间之间的通信机制，允许将数据包临时发送到用户空间进行复杂处理。这一功能对于实现高级网络应用如入侵检测系统（IDS）、深度包检测（DPI）和自定义协议分析至关重要。当数据包通过 nf_queue 发送到用户空间后，应用程序可以执行详细检查，然后决定接受、修改或丢弃该数据包。这种设计平衡了内核处理的高效性和用户空间处理的灵活性，使 Linux 能够支持复杂的网络安全解决方案。
ulogd 是一个专门设计的用户空间守护进程，负责处理从 Netfilter 框架接收的日志信息。相比简单的系统日志记录，ulogd 提供了更多高级功能，如日志过滤、格式化和多目标输出。它支持将日志写入文本文件、SQL 数据库、PCAP 文件或通过网络发送到远程服务器。ulogd 的插件架构允许添加自定义的输入和输出模块，适应不同的日志需求。在企业环境中，ulogd 常用于网络流量分析、合规性审计和安全事件监控，为网络管理员提供丰富的数据分析能力。

3. 原理介绍

iptables是建立在 Netfilter 之上的数据包过滤器，通过向 Netfilter 的挂载点上注册钩子函数来实现对数据包过滤的。iptables 采用了"表-链-规则"的三层架构设计，这种结构使复杂的网络过滤需求得以清晰组织。在这一体系中，表是功能分类的集合，链定义了处理时机，而规则则是具体的匹配条件与动作。

内核态的网络协议栈在五个位置埋了钩子入口，俗称五链，允许用户干预协议栈工作过程：

接收数据：先进入ip_rcv函数进行处理，若是本机包再进入ip_local_deliver中处理。涉及prerouting和input两个链。
转发数据：先进入ip_rcv函数进行处理，发现是转发包则进入ip_forward。涉及prerouting和forward两个链。
发送数据：先进入 __ip_local_out 在进入ip_output。涉及output和postroting两个链。

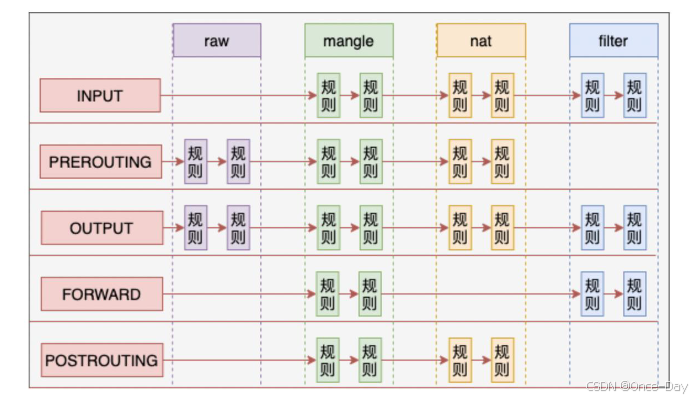

而这些规则根据用途的不同，又可以分为raw、mangle、nat和filter四种表：

Raw表用于判定数据包是否被状态跟踪处理，可以作用于PREROUTING链、OUTPUT链。
Mangle主要用来修改IP数据包头，比如修改TTL值，同时也用于给数据包添加一些标记，从而便于后续其它模块对数据包进行处理，可以作用在所有链上。
NAT表用于对数据包的网络地址转换(IP、端口)，分别可以挂载到PREROUTING链、POSTOUTING链、OUTPUT链。
Filter表用于过滤数据包，是iptables的默认表，因此如果配置规则时没有指定表，那么就默认使用Filter表，Filter表可以作用于INPUT链、OUTPUT链、PORWARD链；

4. 链接跟踪

链接跟踪（Connection Tracking）是现代网络防火墙的核心技术，它使防火墙能够理解和记忆网络通信的上下文，从而做出更智能的过滤决策。在 Linux 系统中，这一功能由 conntrack（Connection Tracking）模块提供，作为 Netfilter 框架的关键组成部分。

传统的无状态防火墙仅能基于单个数据包的特征（如源/目标地址、端口号等）做出过滤决策，无法理解这些数据包在整个通信会话中的位置和意义。链接跟踪技术突破了这一限制，使防火墙能够识别数据包所属的通信会话，理解协议的状态变化，从而实现"状态防火墙"功能。

状态防火墙的核心优势在于：只需明确允许合法的连接建立，后续的相关数据包可以被自动识别并放行，大大简化了规则配置，同时提高了安全性和性能。例如，可以只允许从内部发起的连接，同时自动允许对应的响应流量，而阻止所有未经请求的外部连接尝试。

链接跟踪通过在内核中维护一个"连接表"（connection tracking table）实现其功能。这个表记录了系统中所有活动连接的信息，每条记录通常包含：

连接的标识信息：源/目标 IP 地址、端口号、协议类型。
连接的状态信息：当前状态、超时值、数据包计数器。
协议特定信息：如 TCP 序列号、预期的应答序号等。
NAT 信息：如果连接经过了地址转换，则包含原始和转换后的地址/端口。

连接表本质上是一个动态哈希表，使用连接的关键属性作为查找键，确保数据包匹配效率。每个连接条目都有关联的计时器，超时未活动的连接会被自动清除，释放资源。

链接跟踪系统将网络连接划分为几种关键状态，这些状态是防火墙规则设计的基础：

NEW：表示一个新的连接请求，如 TCP SYN 包或首个 UDP 数据包。
ESTABLISHED：表示已建立的连接，双向通信已经开始。对于 TCP，这通常意味着三次握手已完成；对于 UDP，则是首个请求已有响应。
RELATED：表示与现有连接相关但不属于该连接的新连接，如 FTP 数据连接或 ICMP 错误消息。
INVALID：表示无法识别或不符合预期的连接，可能是异常或攻击流量。
UNTRACKED：表示被明确标记为不进行连接跟踪的流量，通常用于特殊性能需求场景。

这种状态分类使防火墙规则可以针对不同阶段的通信采取不同策略，例如严格控制 NEW 状态的连接请求，同时放行 ESTABLISHED 状态的数据交换。

链接跟踪不仅记录基本的连接信息，还能理解各种协议的特性和行为模式。Netfilter 的 conntrack 模块包含多个协议辅助模块（helper），专门处理特定协议的复杂行为：

TCP 跟踪：理解 TCP 三次握手、四次挥手等状态转换，跟踪序列号，识别连接重置和异常包。
UDP 跟踪：虽然 UDP 是无连接协议，但通过源/目标信息和时间窗口仍可组织成"虚拟连接"进行跟踪。
ICMP 跟踪：区分不同类型的 ICMP 消息，如 echo 请求/响应对、错误消息等。
复杂协议辅助：如 FTP helper 能够解析控制连接中的 PORT/PASV 命令，自动允许相关的数据连接建立。

这种协议感知能力使防火墙可以处理复杂的网络应用场景，而不仅限于简单的数据包过滤。

网络地址转换（NAT）与连接跟踪密不可分。NAT 需要准确记住每个连接的原始地址和转换后的地址，以便正确转发返回的数据包。在 Netfilter 中，NAT 功能直接建立在连接跟踪基础上：

当数据包首次通过 NAT 规则时，系统创建连接跟踪记录，同时保存原始和转换后的地址/端口映射。
返回数据包到达时，系统根据连接记录自动进行反向转换。
连接关闭或超时后，相关的 NAT 映射也会一并删除。

这种整合设计使得 NAT 配置大大简化，管理员只需关注连接的发起方向，而不必为返回流量编写镜像规则。

链接跟踪虽然功能强大，但也带来了额外的系统开销。维护连接表需要内存资源，检查和更新连接状态需要 CPU 处理时间。在高流量环境中，连接表可能迅速增长，甚至导致资源耗尽。为应对这一挑战，Linux 提供了多种优化机制：

可调整的连接表大小：通过 sysctl 参数控制最大连接数。
超时优化：为不同类型的连接设置合理的超时值，快速释放无用条目。
哈希表优化：调整哈希表大小和分布，提高查找效率。
选择性跟踪：对特定类型的高流量连接（如 DNS 查询）可以禁用跟踪。
分布式处理：在多核系统上分散连接表处理负载。

这些机制使链接跟踪系统在保持功能强大的同时，也能适应从小型设备到高性能网络设备的各种部署场景。

5. iptables介绍

iptables 作为 Linux 防火墙的管理工具，提供了一套结构化的命令行语法，让管理员能够精确控制网络流量。这套体系围绕表(table)、链(chain)、规则(rule)、匹配条件(match)和目标动作(target)五个核心概念展开，形成了灵活而强大的网络过滤框架。

（1）表(table) ，是 iptables 的顶层组织单元，根据处理功能将规则分门别类。每个表专注于特定类型的数据包处理，管理员通过-t参数指定操作的目标表。

bash 复制代码

iptables -t filter [commands]  # 操作 filter 表

表的选择决定了可用的链和目标动作范围。例如，只有在 nat 表中才能使用 DNAT 或 SNAT 目标，而 filter 表则专注于 ACCEPT 或 DROP 等过滤动作。

iptable 的所有操作都对指定的 table 执行，默认为 filter。

（2）链(Chain)，数据包处理的时间点，定义了规则被应用的时间点，对应数据包在网络栈中的处理阶段。管理员还可以创建自定义链，作为主链的分支，用于组织复杂规则：

bash 复制代码

# 创建自定义链
iptables -N MY_CHAIN

# 在 INPUT 链中跳转到自定义链
iptables -A INPUT -p tcp --dport 80 -j MY_CHAIN

（3）规则(Rule)，具体的控制条目，是 iptables 的基本操作单位，定义了"对什么样的数据包做什么处理"。每条规则包含匹配条件和目标动作两部分，按照添加顺序排列在链中，从上到下依次检查。添加、删除和修改规则的基本命令：

bash 复制代码

# 在链尾添加规则
iptables -A INPUT [match] -j [target]

# 在链首插入规则
iptables -I INPUT [match] -j [target]

# 删除规则（按规则内容）
iptables -D INPUT [match] -j [target]

# 删除规则（按规则序号）
iptables -D INPUT 3

# 替换规则
iptables -R INPUT 3 [match] -j [target]

# 清空链中所有规则
iptables -F INPUT

规则的管理还包括设置默认策略和查看当前规则集：

bash 复制代码

# 设置链的默认策略
iptables -P INPUT DROP

# 列出规则
iptables -L -v

（4）匹配条件(Match)，选择目标数据包，定义了规则适用的数据包特征，可以基于各种网络属性进行筛选。iptables 提供了丰富的匹配选项，从基本的协议头字段到复杂的连接状态和数据内容。

基础匹配条件：

bash 复制代码

# 协议匹配
-p tcp

# 地址匹配
-s 192.168.1.0/24  # 源地址
-d 10.0.0.1        # 目标地址

# 接口匹配
-i eth0  # 进入接口
-o eth1  # 离开接口

扩展匹配模块：

bash 复制代码

# TCP/UDP 端口匹配
-p tcp --sport 1024:65535  # 源端口范围
-p tcp --dport 80          # 目标端口

# 连接状态匹配
-m state --state ESTABLISHED,RELATED

# 连接速率匹配
-m limit --limit 10/minute

# 多端口匹配
-p tcp -m multiport --dports 22,80,443

# 数据包内容匹配
-m string --string "malware" --algo bm

# 时间匹配
-m time --timestart 09:00 --timestop 17:00 --weekdays Mon,Tue,Wed,Thu,Fri

多个匹配条件组合使用时采用逻辑与（AND）关系，只有满足所有条件的数据包才会触发规则：

bash 复制代码

# 匹配来自 192.168.1.0/24 网段，访问本机 80 端口的 TCP 数据包
iptables -A INPUT -p tcp -s 192.168.1.0/24 --dport 80 -j ACCEPT

（5）目标动作(Target) ，定义处理方式，目标动作决定了匹配成功的数据包如何被处理。iptables 支持多种内置目标和自定义目标，通过-j（jump）或-g（goto）参数指定。

终止类目标，这类目标会立即决定数据包命运，不再继续检查后续规则：

bash 复制代码

# 接受数据包，允许通过
-j ACCEPT

# 丢弃数据包，不发送任何通知
-j DROP

# 拒绝数据包，返回错误信息
-j REJECT --reject-with icmp-port-unreachable

非终止类目标，这类目标会执行一定操作，然后继续后续规则检查：

bash 复制代码

# 记录数据包信息到系统日志
-j LOG --log-prefix "IPT: "

# 设置数据包标记，用于后续处理
-j MARK --set-mark 1

NAT 类目标，专门用于修改数据包的地址信息：

bash 复制代码

# 源地址转换（在 nat 表的 POSTROUTING 链中使用）
-j SNAT --to-source 203.0.113.1

# 目标地址转换（在 nat 表的 PREROUTING 链中使用）
-j DNAT --to-destination 192.168.1.100:80

# 端口转发（在 nat 表中使用）
-j REDIRECT --to-ports 8080

跳转类目标，将控制权交给其他链：

bash 复制代码

# 跳转到自定义链（完成后返回）
-j MY_CHAIN

# 转到自定义链（不返回）
-g MY_CHAIN

# 返回上一级链
-j RETURN

6. 应用实例

下面通过几个典型示例展示表、链、规则、匹配和目标的协同使用。

（1）基本防火墙设置：

bash 复制代码

# 清空所有规则
iptables -F
iptables -X

# 设置默认策略：默认丢弃进入的连接，允许出站连接
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT ACCEPT

# 允许已建立的连接
iptables -A INPUT -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

# 允许本地环回接口
iptables -A INPUT -i lo -j ACCEPT

# 允许 SSH 连接
iptables -A INPUT -p tcp --dport 22 -j ACCEPT

# 允许 Web 服务
iptables -A INPUT -p tcp --dport 80 -j ACCEPT
iptables -A INPUT -p tcp --dport 443 -j ACCEPT

# 记录并丢弃所有其他入站流量
iptables -A INPUT -j LOG --log-prefix "IPT-DROP: "

（2）NAT 和端口转发：

bash 复制代码

# 启用 IP 转发
echo 1 > /proc/sys/net/ipv4/ip_forward

# 设置源地址转换，实现共享上网
iptables -t nat -A POSTROUTING -o eth0 -s 192.168.1.0/24 -j SNAT --to-source 203.0.113.1

# 设置端口转发，将外部 80 端口转发到内部服务器
iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to-destination 192.168.1.100:80
iptables -A FORWARD -p tcp -d 192.168.1.100 --dport 80 -j ACCEPT

（3）复杂流量控制：

bash 复制代码

# 创建自定义链处理 HTTP 流量
iptables -N HTTP_FILTER

# 跳转到自定义链
iptables -A INPUT -p tcp --dport 80 -j HTTP_FILTER

# 在自定义链中设置详细规则
iptables -A HTTP_FILTER -m string --string "GET /admin" --algo bm -j DROP
iptables -A HTTP_FILTER -m limit --limit 30/minute --limit-burst 10 -j ACCEPT
iptables -A HTTP_FILTER -j DROP
