一、产品简介
D8227 是一款高性能双通道音频功率放大集成电路，由绍兴芯谷科技有限公司设计制造。该芯片专为便携式音频设备设计，具备大输出功率、高电压增益、低静态电流以及优异的音频性能等特点，能够满足现代音频设备对音质和便携性的双重需求。
（一）主要特点
1、大输出功率
- 在典型工作条件下（Vcc = 9V，RL = 4Ω，f = 1kHz，THD = 10%），D8227 每通道的输出功率可达 2.5W；当负载电阻 RL = 3Ω 时，输出功率进一步提升至 3.0W。
2、高电压增益
- 电压增益范围广泛，典型值为 45dB（Rf = 120Ω，f = 1kHz）和 56.5dB（Rf = 0Ω，f = 1kHz），能够满足不同音频信号放大的需求。
3、低静态电流
- 静态电流仅为 21mA（典型值，Vcc = 9V，VIN = 0），在保证性能的同时有效降低了功耗，延长了设备的电池续航时间。
4、优异的音频性能
- 纹波抑制比达到 -52dB（典型值，Vcc = 9V，fripple = 100Hz，Rg = 600Ω），通道隔离度为 -50dB（典型值，Vcc = 9V，f = 1kHz，Rg = 600Ω），输出噪声电压低至 0.3mVrms（典型值，Vcc = 9V，Rg = 10kΩ，BW = 20Hz~20kHz），确保音频信号的纯净度和高保真度。
5、内置保护功能
- 内置温度过热保护电路，当芯片温度达到或超过 175°C（典型值）时，自动关断内部偏置，防止因散热不足导致芯片损坏，提高了产品的可靠性和使用寿命。
6、灵活的电源电压范围
- 最佳工作电源电压为 9V，工作电源电压范围宽达 5~12V（Ta = 25°C），能够适应不同的电源环境，增强了芯片的通用性。
7、低噪声设计
- 采用低噪声设计，有效降低了音频信号中的噪声干扰，提升了音频的清晰度和听感体验。
（二）封装形式
D8227 采用 HDIP12 封装形式，尺寸紧凑，便于在小型便携式设备中集成。其封装尺寸参数如下：
- A：3.710~4.310mm
- A1：0.510mm
- A2：3.200~3.600mm
- B：0.330~0.510mm
- B1：1.524mm（BSC）
- C：0.204~0.360mm
- D：18.800~19.200mm
- E：6.200~6.600mm
- E1：7.320~7.920mm
- E2：8.400~9.000mm

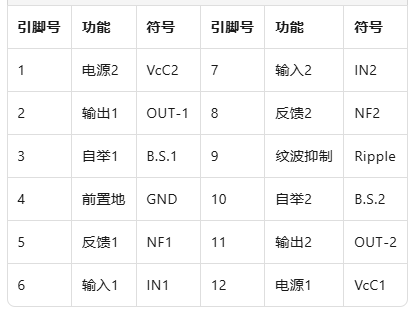

（三）引脚功能
D8227 的引脚功能如下表所示：
二、应用推广
（一）便携式音频设备
D8227 是便携式音频设备的理想选择，如便携式收音机、小型音响、MP3 播放器等。其大输出功率和高电压增益能够确保在有限的电源条件下提供高质量的音频输出，同时低静态电流设计有效延长了电池续航时间，满足用户对便携性和音质的双重需求。
（二）车载音频系统
在车载音频系统中，D8227 可以作为音频功率放大器的核心部件。其优异的音频性能和内置保护功能能够确保在复杂的车载环境中稳定工作，提供清晰、纯净的音频体验。例如，在汽车音响系统中，D8227 可以驱动多个扬声器，实现高质量的立体声播放。
（三）专业音频设备
D8227 也可以应用于一些小型专业音频设备，如调音台、音频处理器等。其高电压增益和低噪声设计能够满足专业音频处理的需求，确保音频信号的高质量传输和放大。此外，其通道隔离度高，能够有效避免不同音频通道之间的干扰，保证音频信号的纯净度。
（四）智能家居音频系统
随着智能家居的发展，D8227 可以应用于智能家居音频系统中，如智能音箱、背景音乐系统等。其低静态电流和宽电源电压范围使其能够适应智能家居设备的低功耗和灵活供电需求，同时其优异的音频性能能够为用户提供高质量的音频体验。
（五）教育与培训设备
在教育与培训领域，D8227 可以用于制作便携式音频教学设备，如便携式录音机、音频播放器等。其低静态电流和低噪声设计能够确保设备在长时间使用过程中保持稳定的性能，同时其高电压增益能够提供清晰的音频输出，满足教学需求。
三、应用电路设计
（一）电压增益调节
D8227 的电压增益可以通过外部电阻 Rf、R1 和 R2 进行调节。其增益公式为：GV = 20log((Rf + R1 + R2) / (Rf + R1))。当 Rf = 0 时，增益为 56.5dB（典型值）；当 Rf = 120Ω 时，增益为 45dB（典型值）。用户可以根据实际需求选择合适的电阻值来调节增益，但需要注意增益过高可能引起振荡，一般建议将增益设置在 40dB 左右。
（二）热保护电路
D8227 内置热保护电路，当芯片温度达到或超过 175°C（典型值）时，自动关断内部偏置，防止因散热不足导致芯片损坏。在设计应用电路时，应确保芯片有足够的散热空间，必要时可以加装散热片以提高散热效果。
（三）输入部分设计
D8227 的输入电路设计灵活，可以不使用耦合电容（CIN），但当音量电位器产生的噪声电压大于输入失调电压（最大 60mV）时，建议使用耦合电容来隔直。此外，为了防止音量电位器产生的噪声影响音频信号，可以串联输入电容 CIN 来隔直。
（四）防振措施
为了防止振荡，可以在输出端与地之间加电容 C6 和 C7，通常选用具有良好温度性能和高频性能的聚酯薄膜电容。同时，电解电容的安装位置对振荡有很大影响，建议使用电容 C10 将 VCC 与最近的功率地连接，并注意选择合适的电容容量和安装位置。
（五）电源 ON/OFF 开关
D8227 的 1 脚具有 ON/OFF 开关功能，输出功率随 1 脚电压而改变。当 1 脚电压与 12 脚电压相同时，输出功率如电参数表所示。在设计应用电路时，可以通过控制 1 脚的电压来实现音频放大器的开关控制。
（六）输入电压限制
当输入信号较大时，可能会出现削波现象。D8227 的输入电压拐点为 VIN = 300mVrms（典型值，Vcc = 9V，f = 1kHz，RL = 4Ω）。在设计应用电路时，应确保输入信号的幅度不超过该拐点值，以避免音频失真。
四、总结
D8227 是一款性能卓越的双通道音频功率放大集成电路，具有大输出功率、高电压增益、低静态电流、优异的音频性能以及内置保护功能等特点。它适用于多种音频设备，如便携式音频设备、车载音频系统、专业音频设备、智能家居音频系统以及教育与培训设备等。通过合理设计应用电路，D8227 能够为用户提供高质量的音频体验，满足不同场景下的音频放大需求。
如需了解更多关于 D8227 的详细信息和技术支持，欢迎访问 Silicore 芯谷科技官方网站 www.silicore.com.cn，或联系我们的技术支持团队。
