一、产品核心定位与核心特性
三旺 INP314T-4DI (3IN1)-DB-2P 是一款工业级串口服务器网关，专为串口设备网络化设计，支持 RS232/422/485 与以太网的双向数据转换。核心特性如下：
- 支持 17 种串口工作模式（TCP Server/Client、UDP、RealCom 等），适配多场景通信需求；
- 双 IP 模式（单 IP 冗余 / 交换、双 IP 独立），灵活适配复杂网络架构；
- 内置 WEB 管理界面，无需专用软件，浏览器即可完成全配置；
- 支持 SNMP、邮件告警、日志导出，便于远程监控与故障追溯；
- 工业级防护：宽温工作（-40℃~85℃存储）、抗振动冲击，适配恶劣工业环境。
二、快速登录与基础配置（3 步上手）
1. 硬件连接与网络准备
- 用网线连接网关 LAN 口与电脑，接通 24V DC 电源；

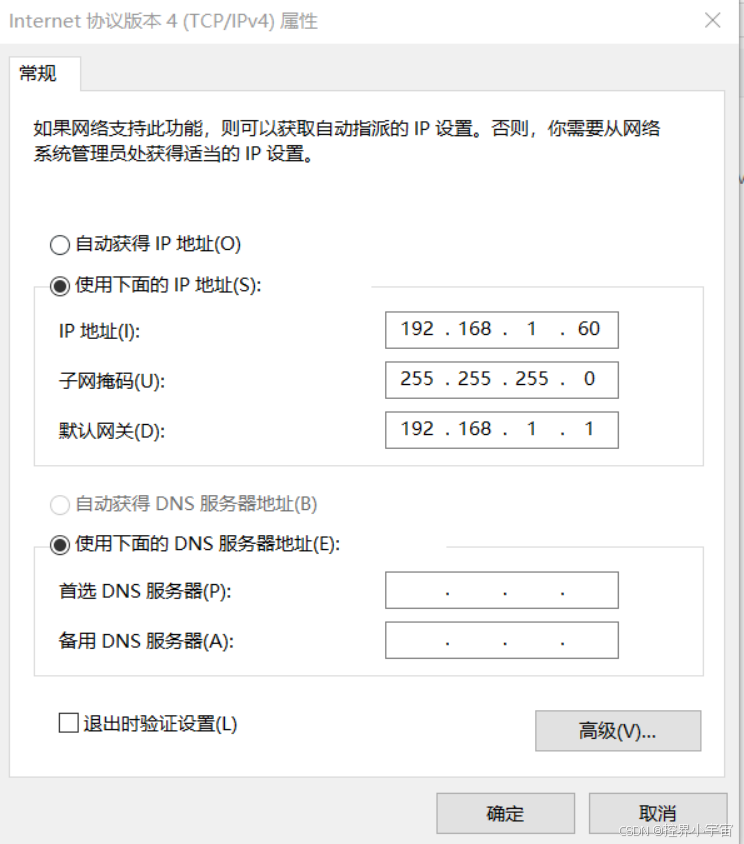

- 电脑 IP 设置：手动配置为 192.168.1.X 网段（网关默认 IP：LINK1=192.168.1.254，LINK2=192.168.8.254）。
2. WEB 界面登录
- 打开浏览器，输入网关默认 IP（192.168.1.254）；
- 单击回车键；
- 在页面右上角下拉列表，选择设备类型与系统语言。

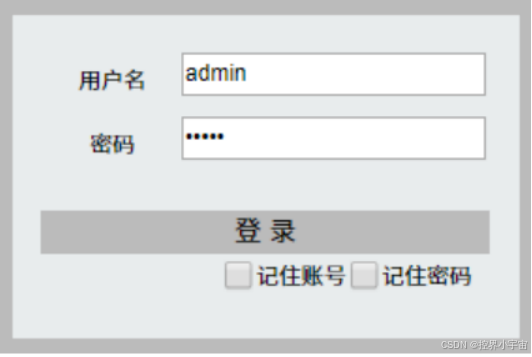

- 弹出如下图所示对话框，在登录窗口中输入用户名和密码。
- 输入默认用户名 / 密码（admin/admin），选择设备类型与语言，登录成功后进入主界面。
3. 核心基础配置
（1）网络配置
- 路径：「网络配置」，选择网口模式（单 IP / 双 IP）；

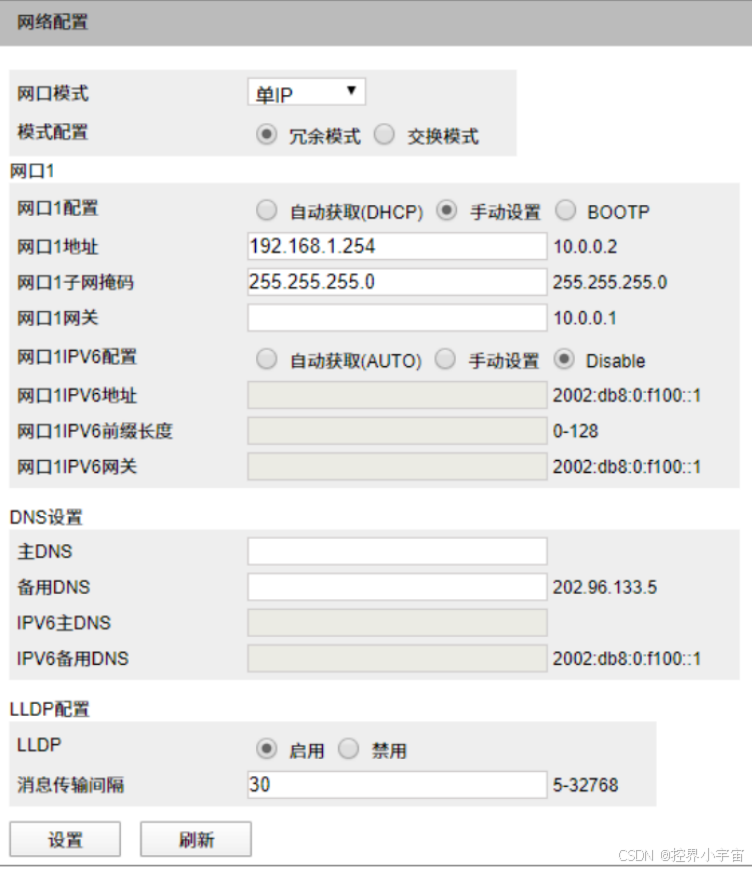

- 单 IP 模式：可设为冗余模式（双 LAN 口备份）或交换模式（双 LAN 口独立）；

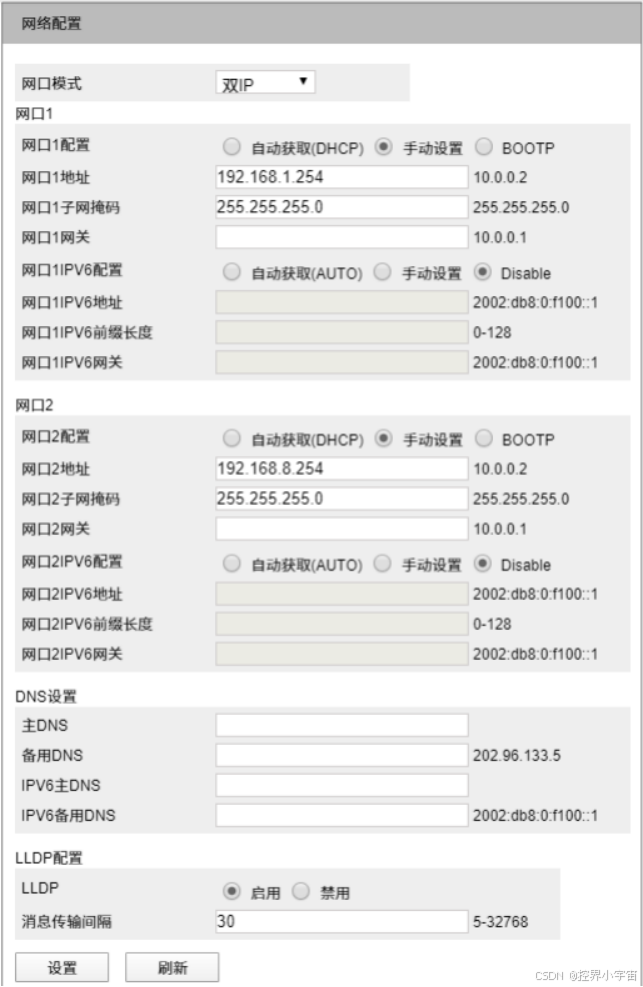

- 双 IP 模式：分别配置 LAN1、LAN2 的静态 IP / 子网掩码 / 网关，适配跨网段通信。
（2）串口参数配置

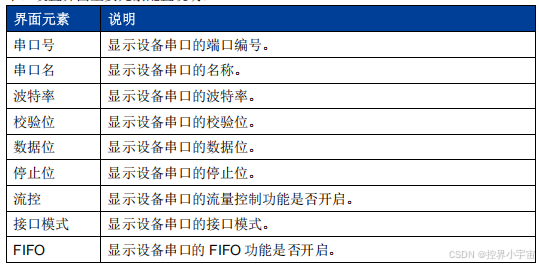

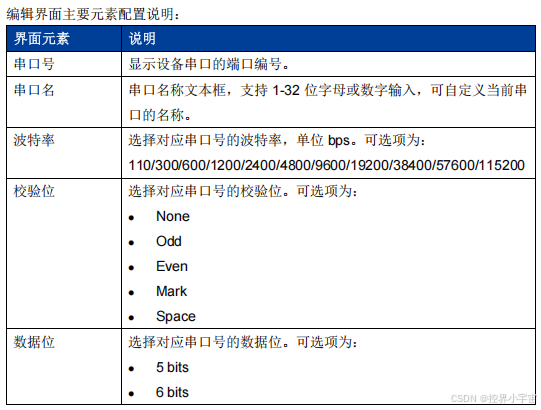

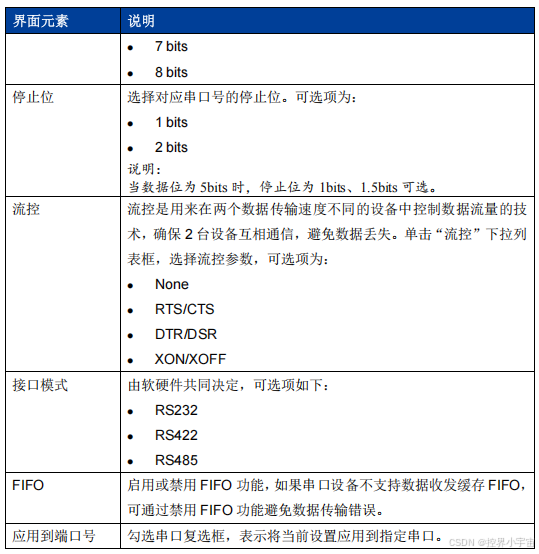

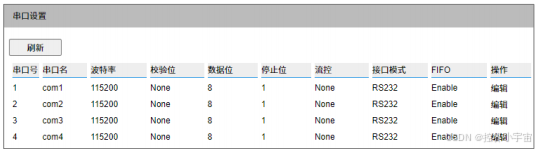

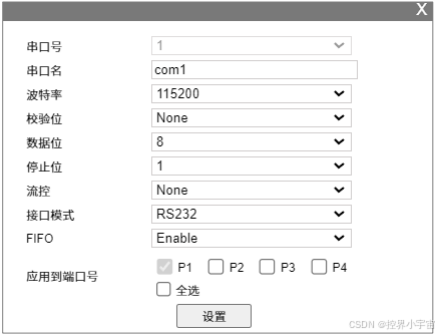

- 路径：「串口设置」，选择串口号（COM1-COM4），配置波特率（110~115200bps）、数据位（5-8）、校验位（None/Even/Odd）、停止位（1-2）；
- 接口模式选择 RS232/422/485，启用 FIFO 功能提升数据传输稳定性。
（3）工作模式选择（以 TCP Server 为例）

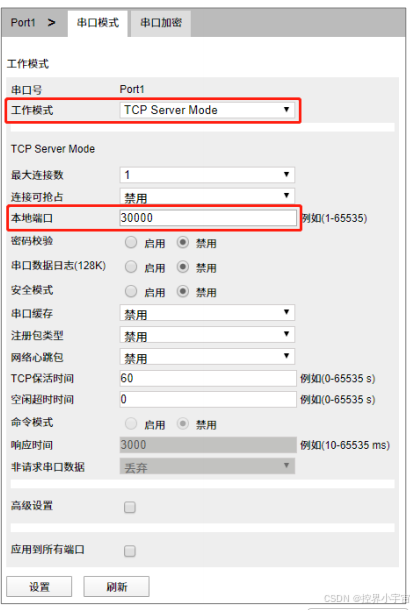

- 路径：「串口模式 > Port1 > 串口模式」，选择 "TCP Server Mode"；
- 配置本地端口（1-65535，如 30000）、最大连接数（最多 8 个）、TCP 保活时间（默认 60s）；
- 高级设置：可配置打包模式、定界符，适配不同数据传输需求。
三、快速测试通信

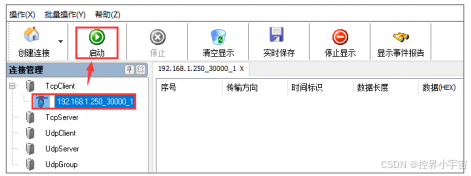

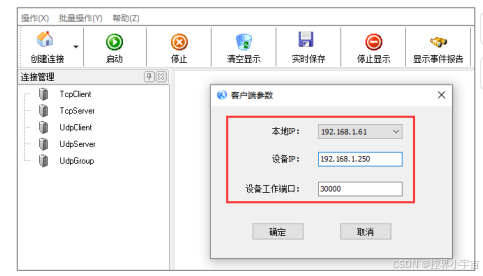

- 主机安装网络调试工具（如 DebugTool），创建 TCP Client，输入网关 IP 与本地端口；
- 网关串口连接终端设备（如 PLC、传感器），配置相同串口参数；
- 发送测试数据，通过网关 WEB 界面「串口状态 > 串口通信统计」查看收发字节数，验证通信正常。
四、注意事项
- 首次登录后建议修改管理员密码，路径：「系统管理 > 用户配置」；
- 配置后点击 "设置" 保存，部分配置（如 IP 地址）需重启网关生效；
- 避免在配置过程中断电，防止系统故障。
