三相异步电动机矢量控制matlab仿真，带报告
在电机控制领域，三相异步电动机凭借其结构简单、运行可靠、成本低廉等优点被广泛应用。而矢量控制技术，作为一种高性能的交流电机调速方法，能让三相异步电动机像直流电机一样实现高效精准的控制。今天咱就来唠唠三相异步电动机矢量控制的Matlab仿真，还带报告哦。
矢量控制原理简单唠唠

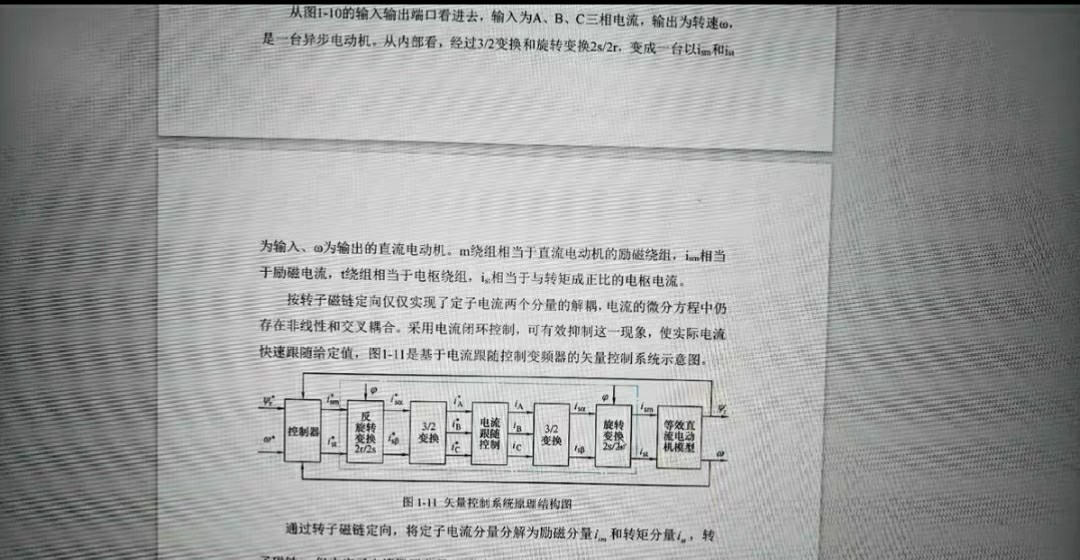

矢量控制的核心思想，就是通过坐标变换，将三相异步电动机的定子电流分解为产生磁场的励磁电流分量和产生转矩的转矩电流分量，并分别加以控制。就好比把一个复杂的任务拆分成两个相对简单的子任务，各个击破。

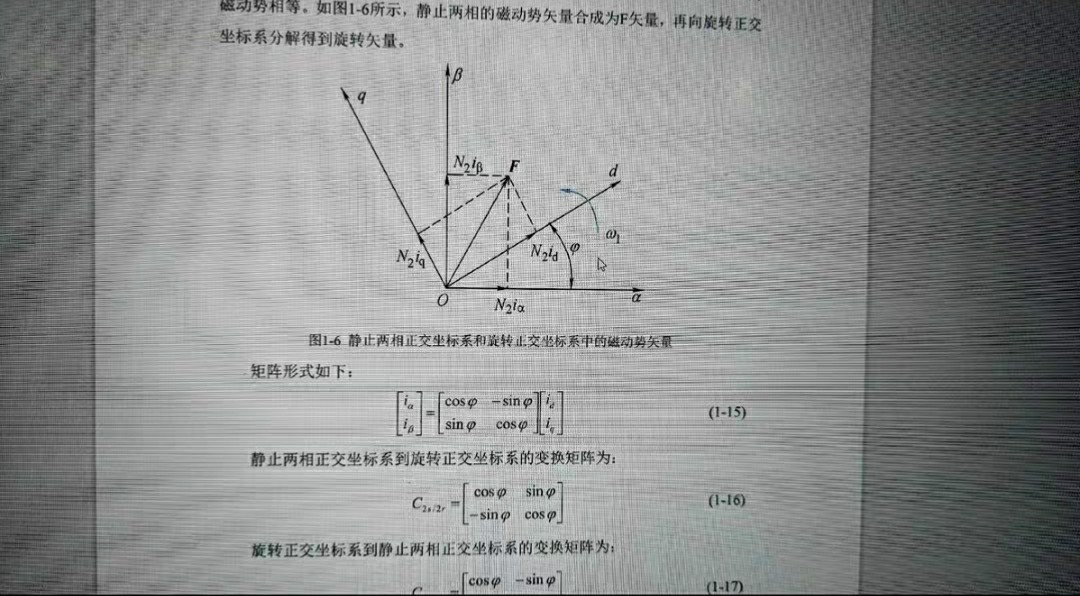

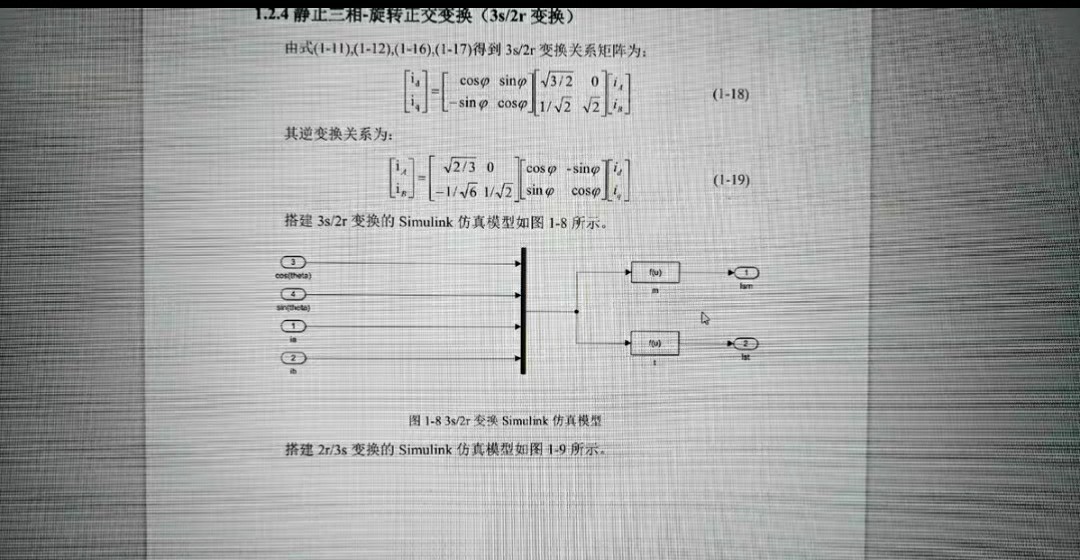

常用的坐标变换有3/2变换（Clark变换）和旋转变换（Park变换）。以3/2变换为例，其变换矩阵如下：
matlab
% Clark变换矩阵
C_clark = [1 -1/2 -1/2; 0 sqrt(3)/2 -sqrt(3)/2; 1/2 1/2 1/2];这段代码定义了Clark变换矩阵，通过这个矩阵可以将三相静止坐标系下的电流（ia, ib, ic）转换到两相静止坐标系（α, β）下。
Matlab仿真搭建
电机模型搭建
在Matlab/Simulink中搭建三相异步电动机模型。首先定义电机的基本参数，比如额定功率、额定电压、额定频率、极对数等等。
matlab
% 三相异步电动机参数
Pn = 7.5e3; % 额定功率 7.5kW
Un = 380; % 额定线电压 380V
fn = 50; % 额定频率 50Hz
p = 2; % 极对数
Rs = 1.375; % 定子电阻
Rr = 1.05; % 转子电阻
Lls = 0.0056; % 定子漏感
Llr = 0.0056; % 转子漏感
Lm = 0.185; % 互感
J = 0.11; % 转动惯量
B = 0.0008; % 摩擦系数有了这些参数，就可以在Simulink里利用"Simscape Electrical"模块库搭建电机模型，将这些参数输入到对应的模块中，模拟实际电机的运行特性。
矢量控制算法实现
矢量控制算法主要包括转速环、电流环以及坐标变换等部分。转速环一般采用PI调节器，用来调节电机的转速使其跟踪给定值。
matlab
% 转速环PI调节器参数
Kp_speed = 0.5; % 比例系数
Ki_speed = 10; % 积分系数这里定义了转速环PI调节器的参数，Kpspeed**是比例系数，它能快速响应转速的偏差，让系统尽快做出调整；Ki speed是积分系数，用于消除稳态误差，保证电机最终能稳定运行在给定转速。
电流环同样采用PI调节器，对定子电流进行控制。在坐标变换部分，按照前面提到的Clark变换和Park变换原理，利用相应的变换矩阵在不同坐标系间转换电流。
仿真运行与结果分析

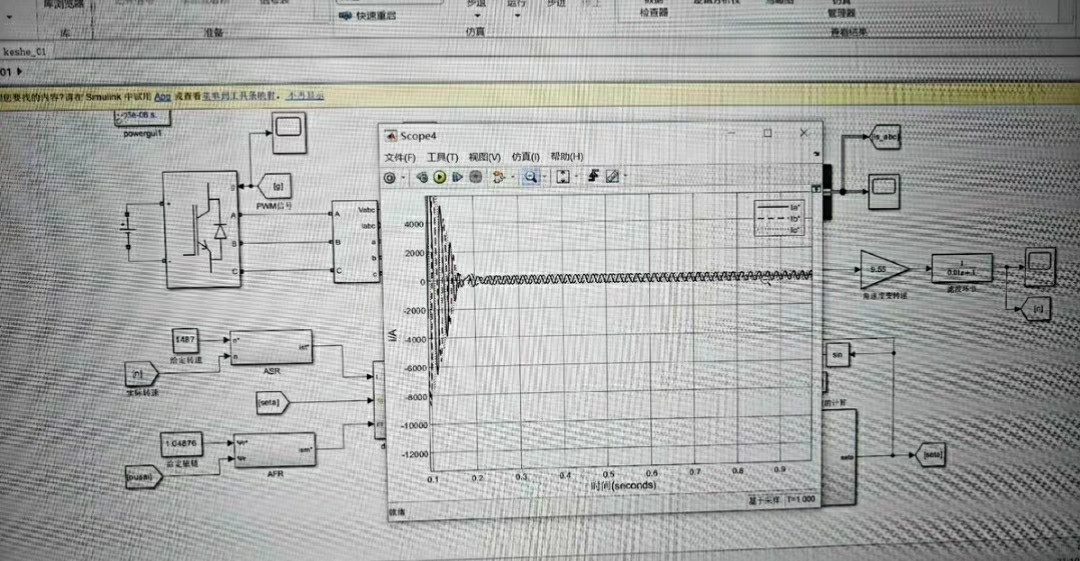

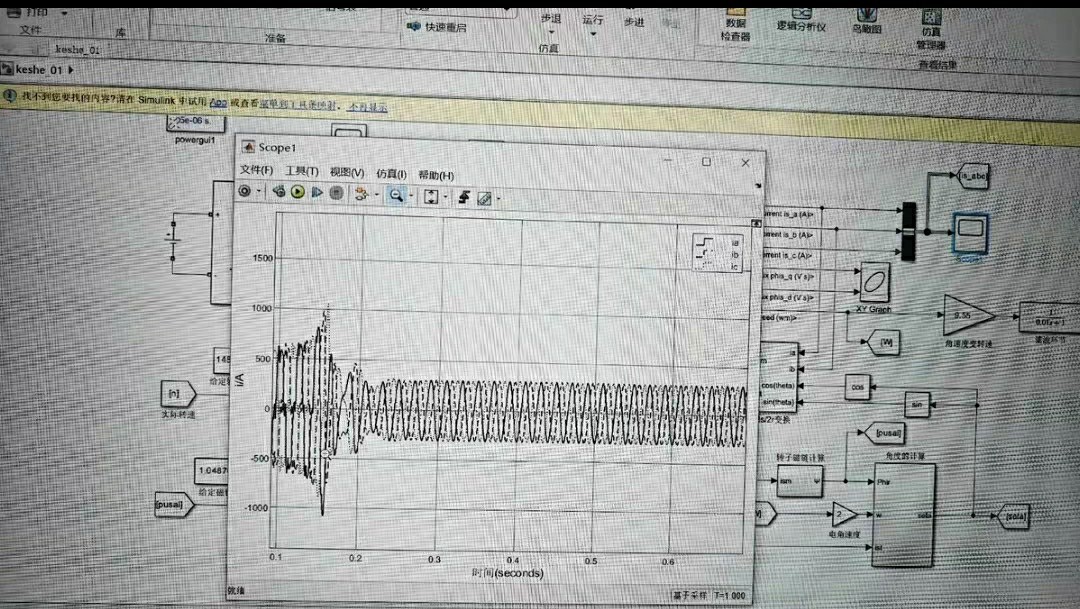

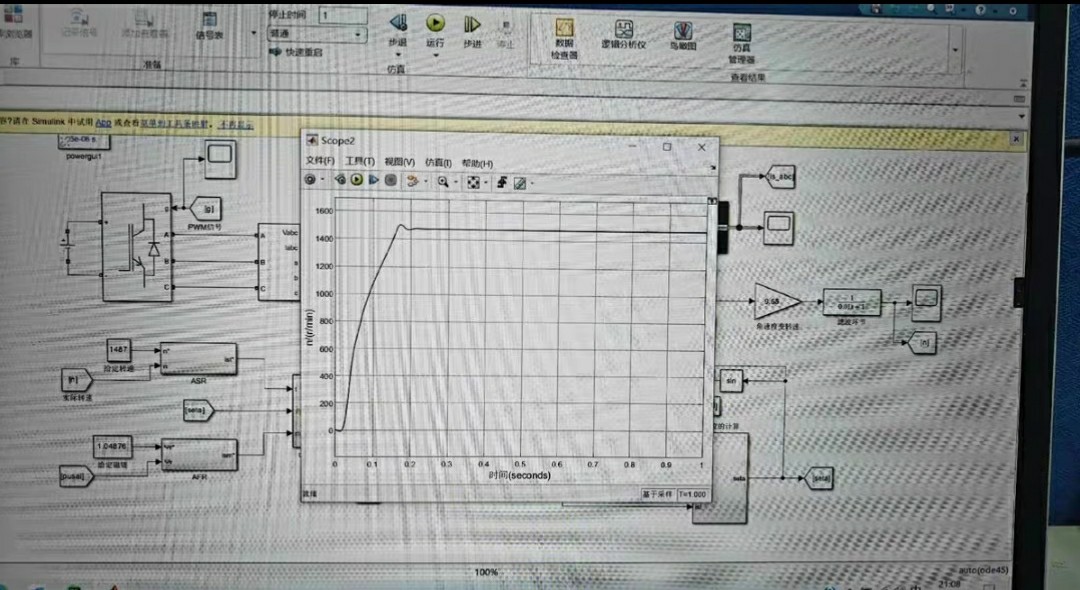

搭建好整个仿真模型后，设置仿真参数，比如仿真时间、步长等，就可以运行仿真啦。运行结束后，我们可以从示波器等模块观察电机的转速、转矩、电流等波形。
如果一切正常，我们能看到电机转速能快速跟踪给定转速，转矩和电流也能在合理范围内波动。要是波形出现异常，那就得回头检查模型搭建和参数设置是不是出问题了。比如，转速超调过大，可能是转速环PI参数设置不合适，需要调整Kpspeed**和Ki speed的值。
报告总结
通过这次三相异步电动机矢量控制的Matlab仿真，我们不仅深入理解了矢量控制的原理，还成功在Simulink环境中搭建并验证了控制模型。仿真结果能直观地反映电机在矢量控制下的运行性能，为实际电机控制系统的设计和优化提供了重要参考。在实际应用中，可以根据具体需求进一步调整模型参数，以满足不同的控制要求。同时，这种仿真方法也能帮助我们快速验证新的控制算法和策略，为电机控制技术的发展添砖加瓦。
以上就是关于三相异步电动机矢量控制Matlab仿真及报告的全部内容啦，希望能给对这方面感兴趣的小伙伴一些启发和帮助。
