单片机手搓掌上游戏机（十九）—pico运行doom之硬件连接

Bona Sun2025-12-04 10:23

doom作为一个3D游戏，历史悠久，是好多人3D游戏的启蒙，我不是，我第一个玩的是三角洲部队。

现在单片机也可以模拟了。

具体看

作者把下面这个

原来输出到vga显示器上的doom项目改为输出到lcd

基本的硬件连接：

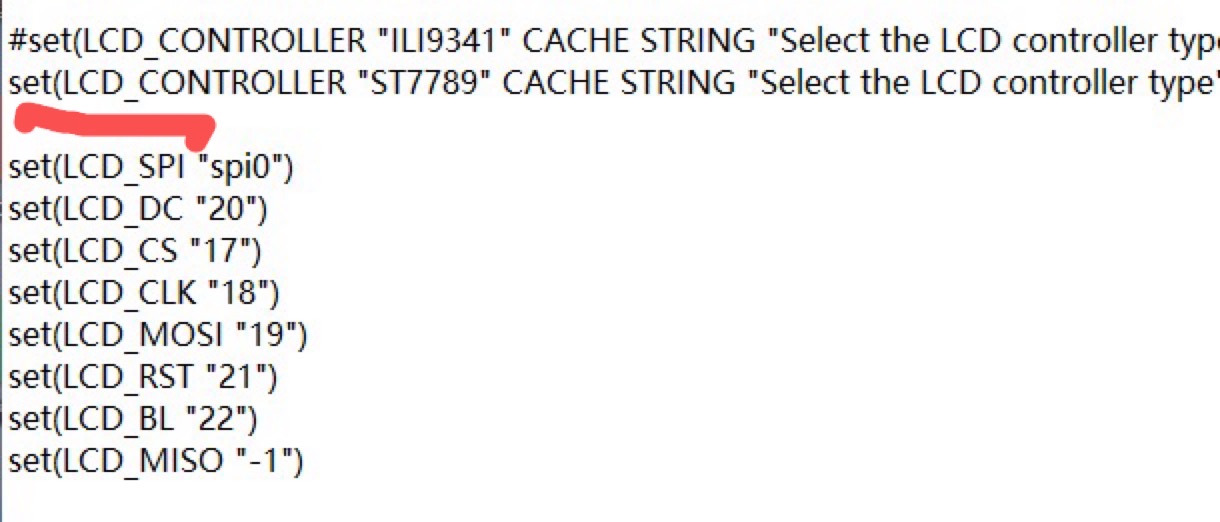

ili9341 或st7789 lcd，320x240分辨率

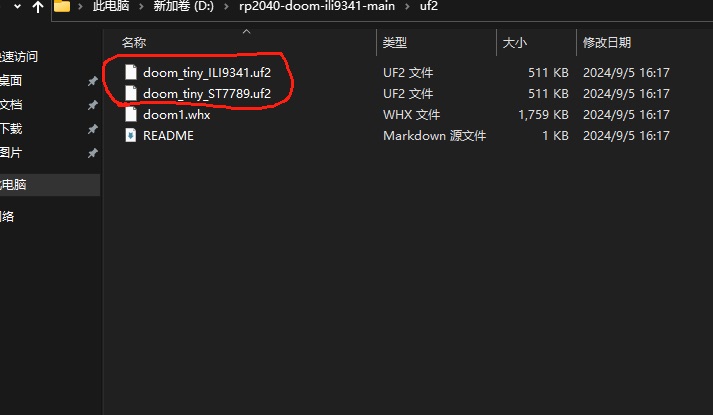

需要说明，作者编译了这两个版本，在目录的uf2文件夹里，但st7789的那个显示不正常。后面我们会重新修改编译。

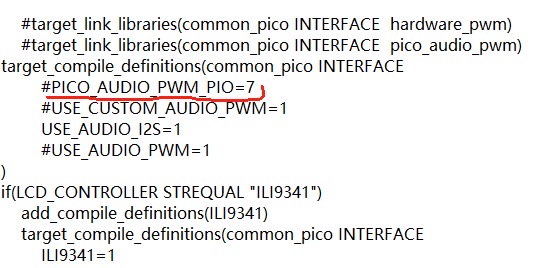

喇叭的连接

正极连接7脚，负极接gnd

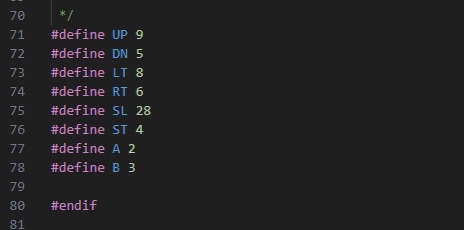

按键的连接，方法和前面的一样，io变一下

连接好之后，按照前面讲的方法，把ili9341的.uf2刷进去

再用picotool

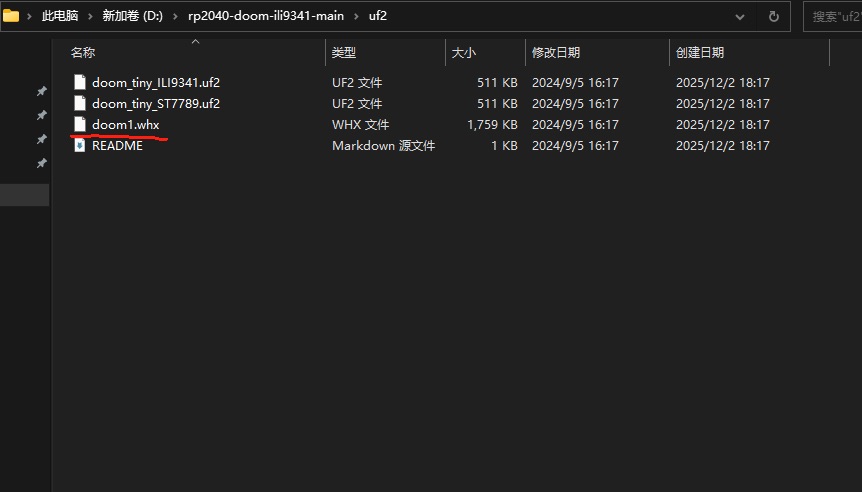

picotool load -t bin doom1.whx -o 0x10040000

把doom的rom刷进去，就可以正常玩了，很简单，但是st7789显示反色、反向，我们要修改后重新编译。
