收到.dxf文件后，需要将该文件导入到.brd文件中，使其成为pcb设计的结构基础。
其操作流程如下：
1、新建.brd文件；

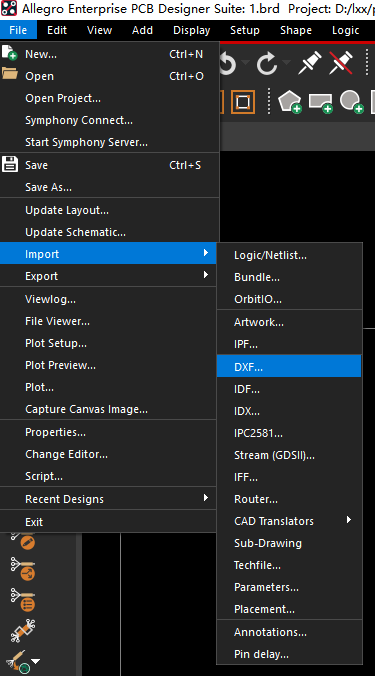

2、点击allegro菜单栏中的File------import------DXF...

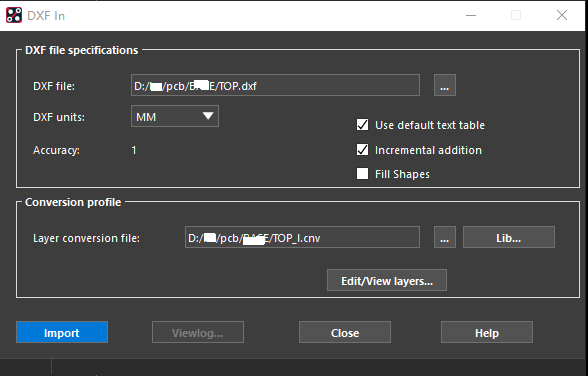

3、在弹出的对话框中点击DXF file文件后面的...，选择要导入的.dxf文件，对DXF In对话框的设置如下：

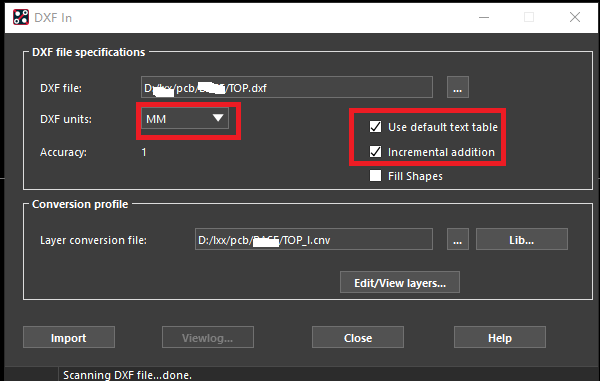

其中，DXF文件的单位，一般选择MM；而 Use default text table 和 Incremental addition（增量添加）需要同时勾选，以保留原有布局并正确导入文字 。
3、点击DXF对话框中的Edit/View layers...，弹出对话框如下:

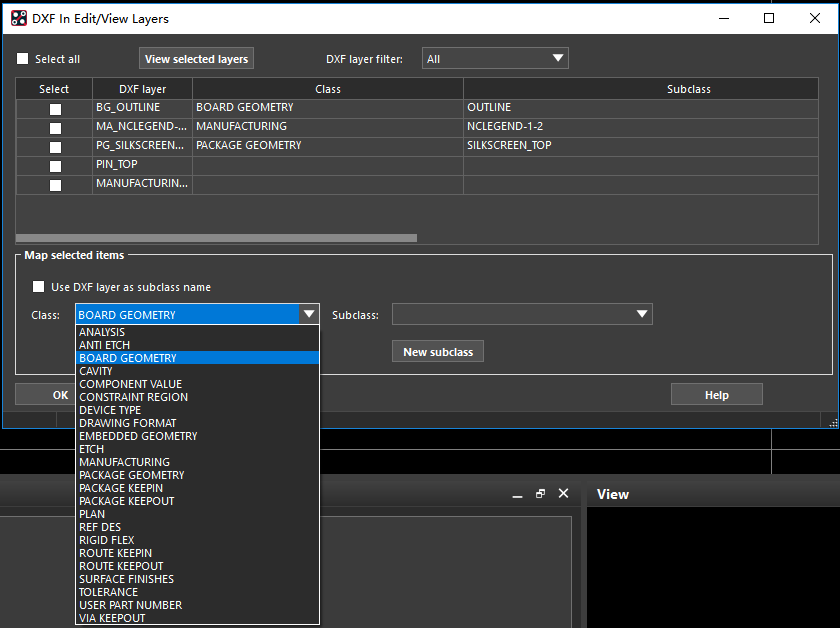

(1) 点击Class后面的下拉菜单，选择BOARD GEOMETRY；

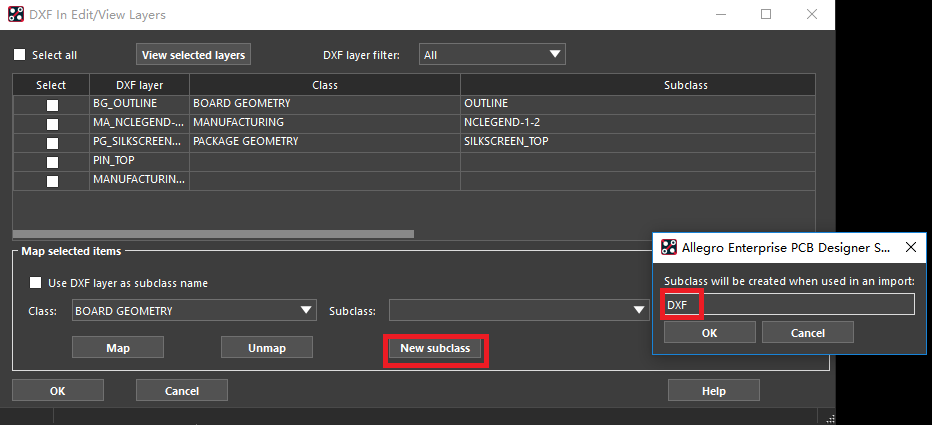

（2） 点击New subclass后面的下拉菜单，在新弹出的对话框中给新的subclass命名；

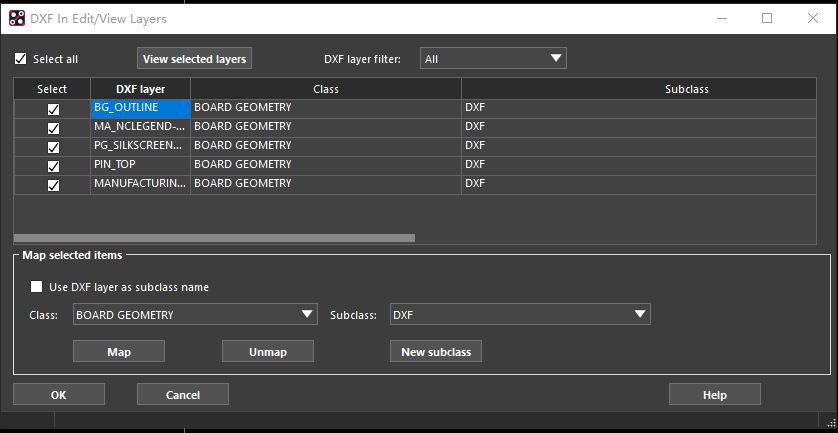

（3）在DXF in Edit/View Layers对话框中选择Select all，然后点击下方的Map按钮，DXF layer中的所有层均转化为BOARD GEOMETRY中新建的的DXF子类，点击OK。
4、返回DXF In对话框，点击Import，

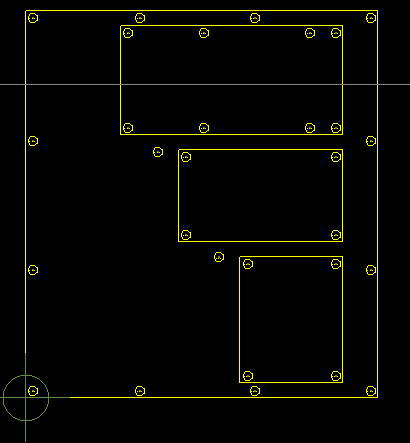

导入的.dxf文件如下图所示。

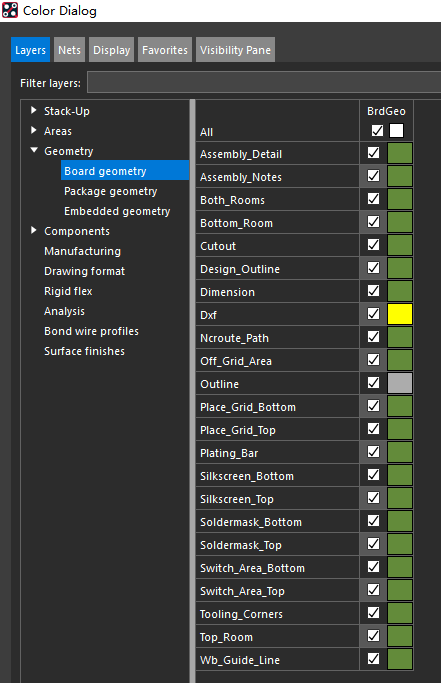

5、在后续生成Gerber文件时，需要记得添加BOARD GEOMETRY中的的DXF，以免丢失板框等信息。
