这篇基于瑞芯微官方三份文档整理：《RK3588 Datasheet V1.5》《RK3588硬件设计指南 V1.3》《RK3588 PCB设计指导白皮书》，芯片参数、封装尺寸、叠层与阻抗数据均取自原文，把"芯片能干什么"和"板子怎么叠、线宽怎么定"串起来讲。这是《RK3588学习笔记》系列第1篇。
一、RK3588 芯片特性

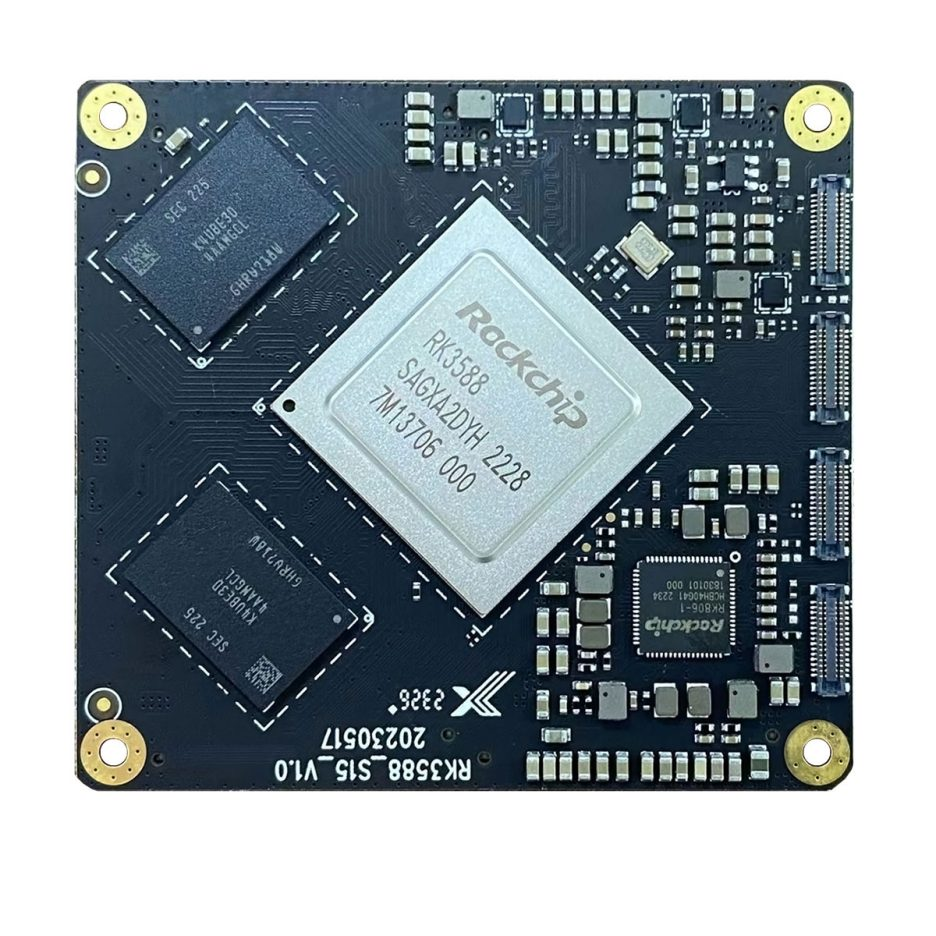

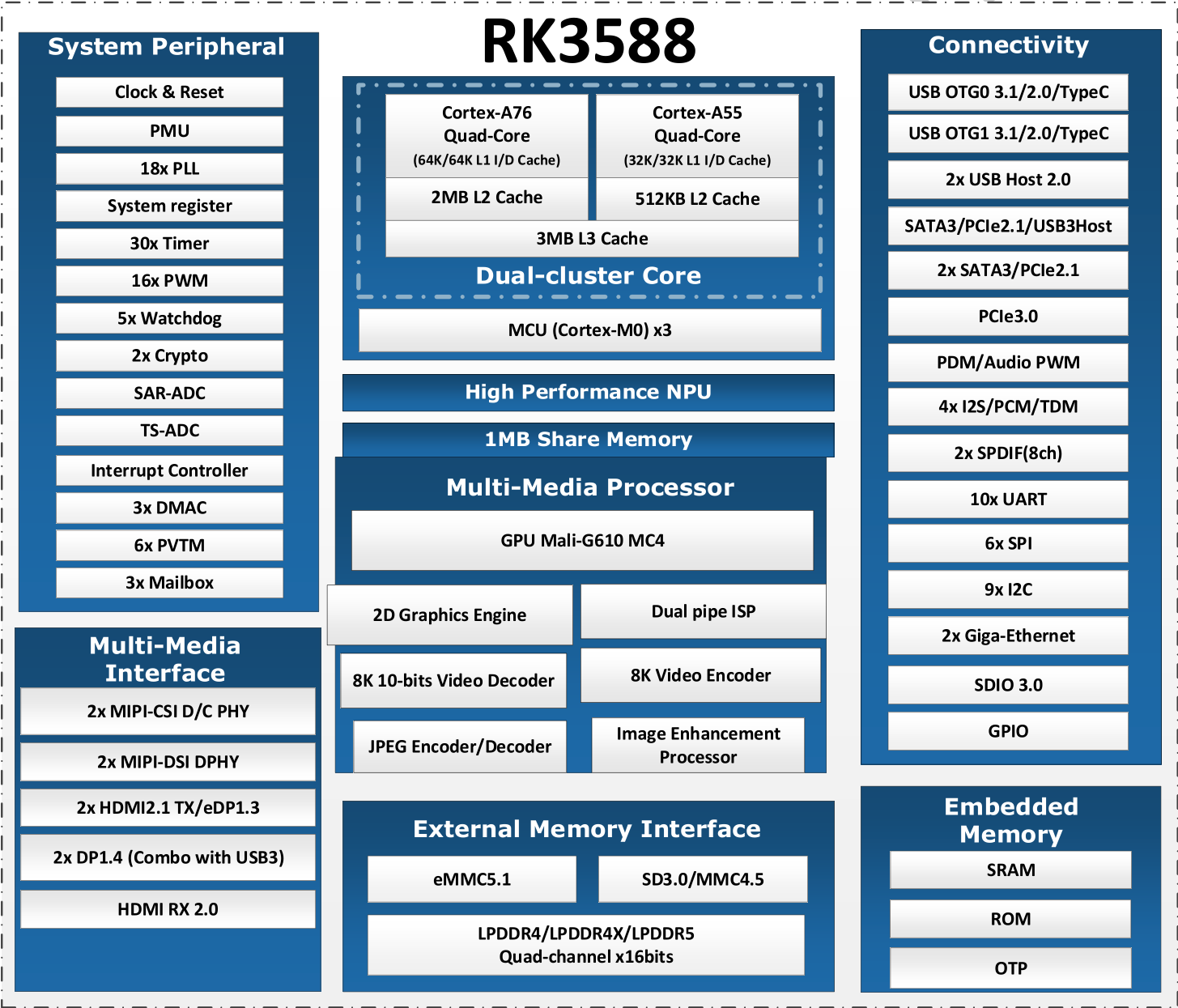

1.1 定位与核心规格
RK3588 是面向 ARM PC、边缘计算、个人移动互联网设备的低功耗高性能处理器：
| 项目 | 规格 |
|---|---|
| CPU | 4×Cortex-A76 + 4×Cortex-A55（8核）+ 独立NEON协处理器 |
| GPU | Mali-G610 MP4（Valhall架构，4个着色器核） |
| 视频解码 | H.265/VP9 8K@60fps、H.264 8K@30fps、AV1 4K@60fps |
| 视频编码 | H.264/H.265 8K@30fps + 高质量JPEG编解码 |
| NPU | 支持 TensorFlow/Caffe/TFLite/PyTorch/ONNX 等框架，独立电压域支持DVFS |
| 显示 | 2×HDMI2.1/DP + eDP + 2×MIPI DSI，四屏异显 |
| 相机 | 2×MIPI CSI（支持BT601/656/1120） |

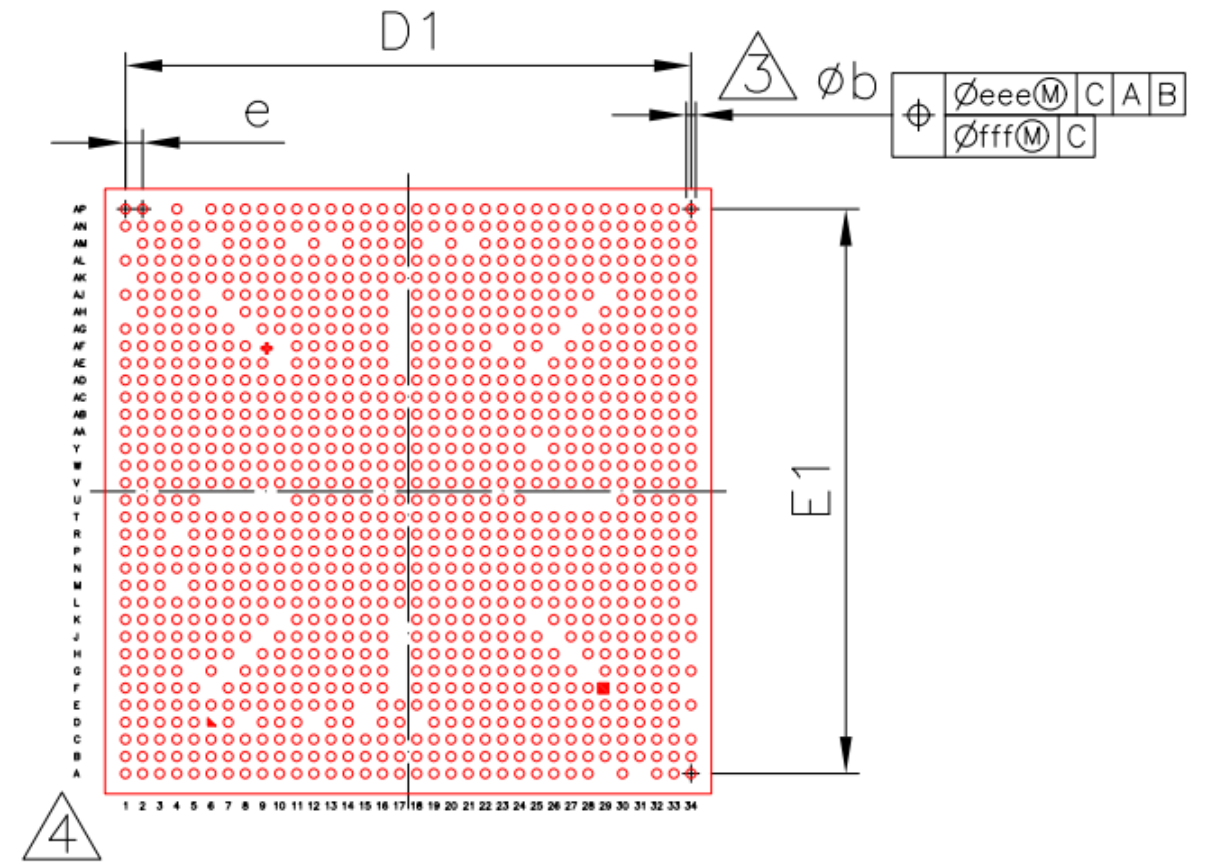

1.2 封装信息（PCB设计第一约束）
| 项目 | 参数 |
|---|---|
| 封装 | FCBGA1088L（1088球） |
| MSL | MSL3（湿度敏感等级3，拆封后需控制暴露时间） |
| 焊球 | SnAgCu（无铅） |
| 封装尺寸 | 见 Datasheet 第18页（约 35×35mm 级） |
对PCB的意义：
- 1088球BGA------引脚密，扇出走线是难点，叠层必须够用（这解释了为什么要8层起）
- MSL3------贴片前湿度控制有要求，生产环节注意
- 从引脚表能看到：DDR 有 CH0/CH1 两组、多路 PCIe/USB/SATA Combo PHY、HDMI/DP Combo------高速信号种类多
1.3 电气参数要点
绝对最大额定值（超过会损坏芯片）：
| 电源组 | Min | Max |
|---|---|---|
| CPU/GPU 供电（VDD_CPU_*/VDD_GPU） | -0.3V | 1.1V |
| 3.3V 电源组（USB20/HDMI_RX等） | -0.5V | 3.63V |
| 1.8V GPIO 电源组（PMUIO1/EMMCIO/VCCIO1/3） | -0.5V | 1.98V |
| 1.8V/3.3V GPIO 电源组（PMUIO2/VCCIO2/4/5/6） | -0.5V | 3.63V |
| DDR IO 电源（LPDDR4/4X 0.6V；LPDDR5 0.5V） | -0.3V | 0.7V |
笔记要点：
- 核心电压 1.1V 封顶------CPU/GPU/NPU 的 DVFS 都在这个范围内
- 电源轨分得很细（VDD_CPU_BIG0/BIG1/LIT、VDD_GPU、VDD_LOGIC、VDD_NPU、DDR...）------这是第2篇电源设计要讲的重点
二、8层板叠层

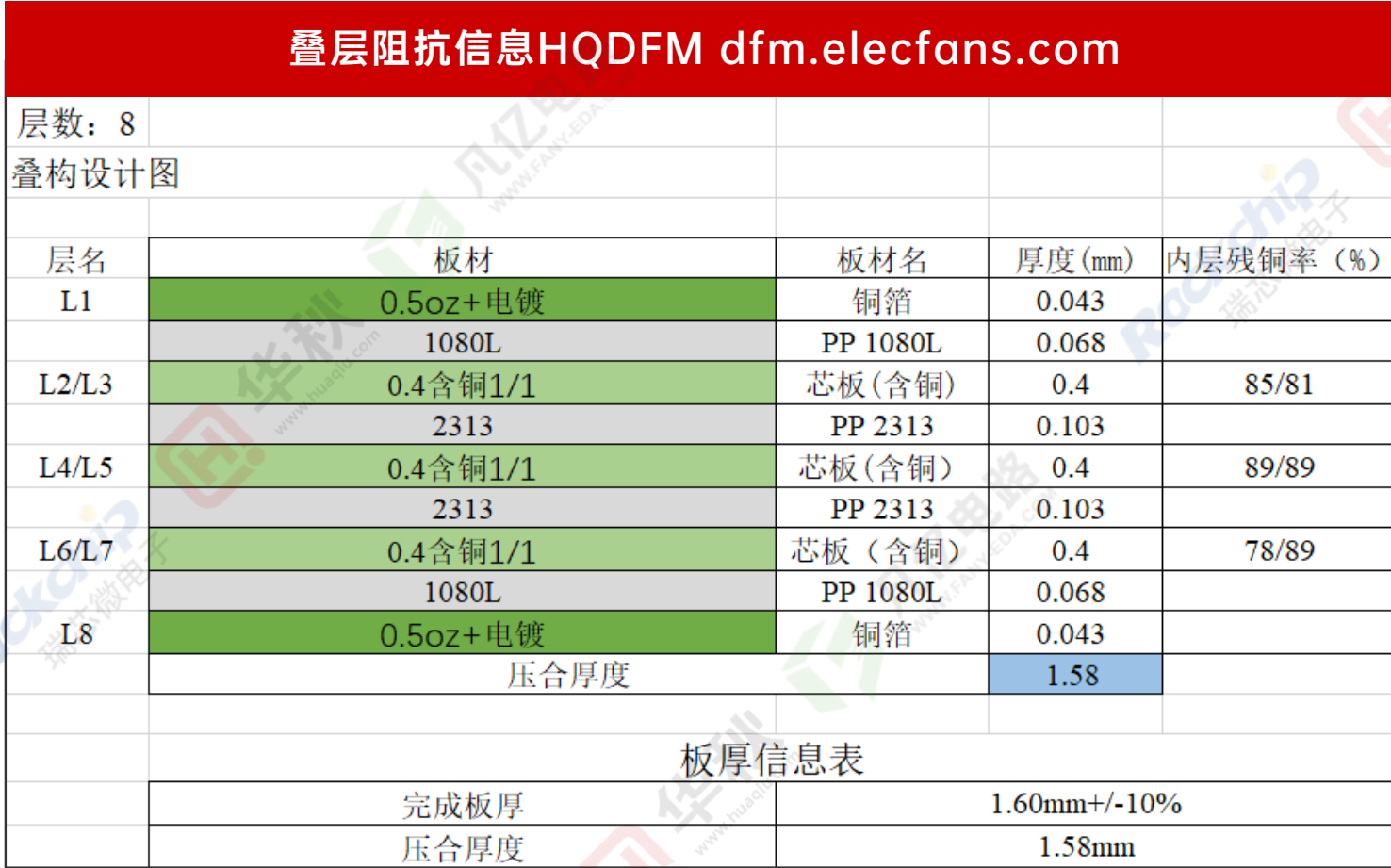

RK3588 官方支持 8层通孔 / 10层1阶HDI / 10层2阶HDI。最常用的 8层通孔板（1.6mm、1oz）：
叠层结构： TOP - Gnd - Signal - Power - Gnd - Signal - Gnd - Bottom
| 层 | 功能 | 说明 |
|---|---|---|
| L1 TOP | 信号层 | 主芯片/表层器件，参考 L2 地 |
| L2 GND | 地平面 | 完整地，主芯片信号参考面 |
| L3 Signal | 信号层 | 内层布线 |
| L4 Power | 电源层 | 电源平面分割 |
| L5 GND | 地平面 | 完整地 |
| L6 Signal | 信号层 | 内层布线 |
| L7 GND | 地平面 | 完整地 |
| L8 Bottom | 信号层 | 参考 L7 地 |
白皮书叠层设计原则：
- 主芯片相邻层为地平面（提供器件面布线参考平面）
- 所有信号层尽可能与地平面相邻
- 尽量避免两个信号层直接相邻
- 主电源尽可能与其对应地相邻
- 原则上采用对称结构设计
为什么 8 层起？ 回到芯片特性------1088球BGA + 多路高速接口，需要足够的信号层（L1/L3/L6/L8 四层）+ 完整地平面（L2/L5/L7 三层）+ 电源层（L4），才布得开、屏蔽得住。
三、阻抗设计

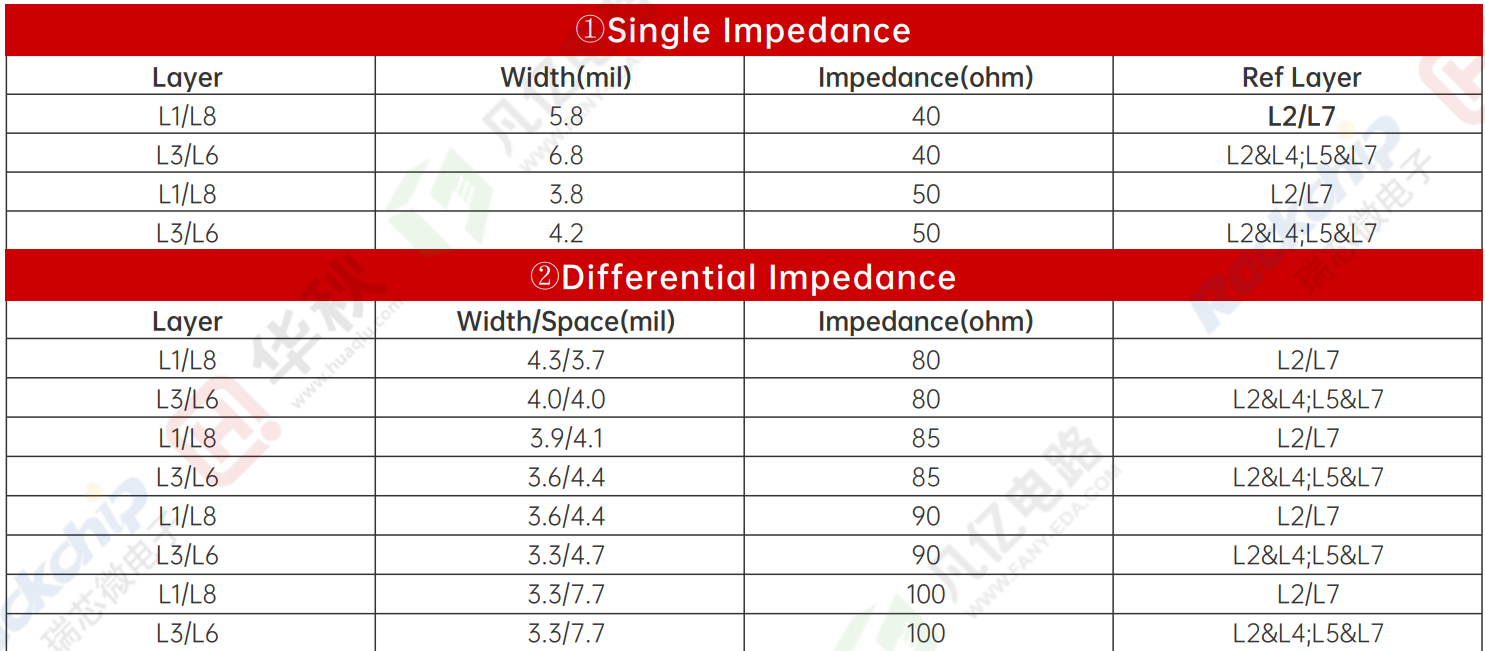

8层1.6mm板各阻抗的线宽线距：
| 类型 | 阻抗(Ω) | 外层 L1/L8 (mil) | 内层 L3/L6 (mil) |
|---|---|---|---|
| 单端 | 40 | 5.8 | 6.8 |
| 单端 | 50 | 3.8 | 4.2 |
| 差分 | 80 | 4.3 / 3.7 | --- |
| 差分 | 85 | 3.9 / 4.1 | 3.6 / 4.4 |
| 差分 | 90 | 3.6 / 4.4 | 3.3 / 4.7 |
| 差分 | 100 | 3.3 / 7.7 | 3.3 / 7.7 |
接口对应的阻抗值（对照芯片接口）：
| 芯片接口 | 阻抗 | 说明 |
|---|---|---|
| PCIe / USB3.0 / SATA | 100Ω差分 | RK3588 的 PCIe/SATA/USB3 Combo PHY |
| HDMI / DP | 90Ω差分 | HDMI2.1/DP1.4 显示输出 |
| MIPI DSI / CSI | 85Ω差分 | 屏 + 摄像头 |
| 普通高速单端 | 50Ω | GPIO/控制信号 |

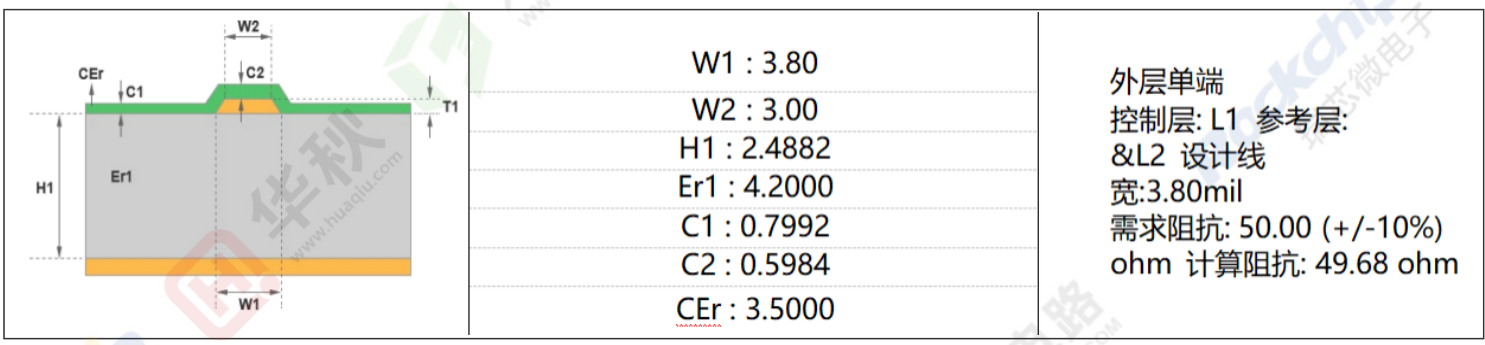

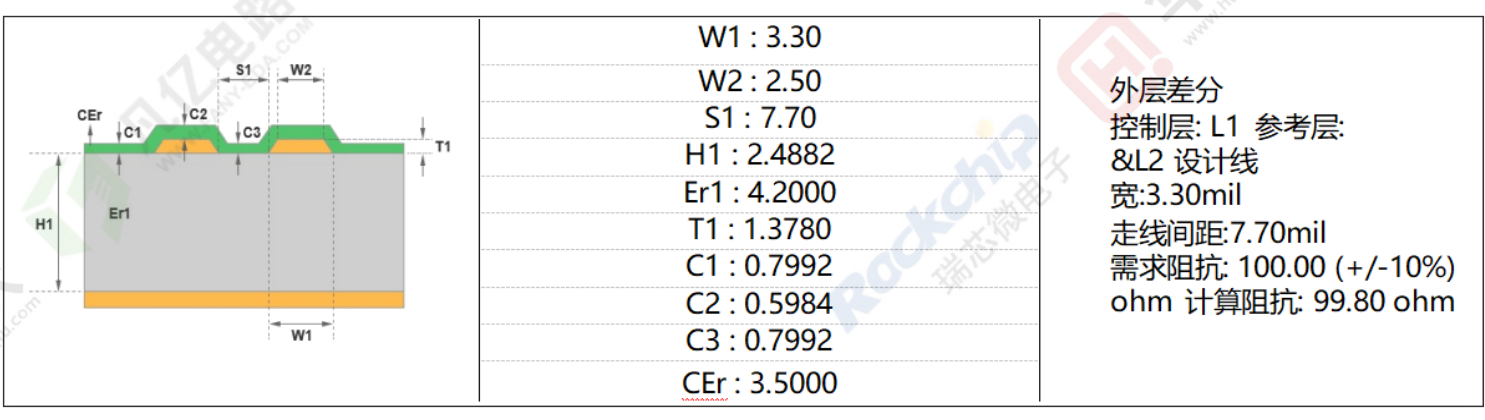

DFM工具计算示例：
注意三点：
- L1/L8 对称、L3/L6 对称------同阻抗内外层线宽不同（外层参考面近，线更细）
- 换叠层（1.2mm/1.0mm/10层HDI）必须重新计算
- 投板前按自家板厂工艺用 DFM 工具复核
四、小结
- 芯片 ：8核+8K+四屏异显的通用SoC，FCBGA1088L、MSL3、核心电压1.1V------封装和电源轨是PCB设计的硬约束
- 叠层：1088球BGA决定了要8层起，标准方案 TOP-Gnd-Signal-Power-Gnd-Signal-Gnd-Bottom
- 阻抗：100Ω（PCIe/USB/SATA）、90Ω（HDMI/DP）、85Ω（MIPI），参数直接查白皮书表2-2
下一篇笔记：RK3588 电源系统设计------原理图（电源树/RK806/DC-DC电路）+ PCB（电源平面/远端反馈）打通讲。
