电源 · 软启动 · 浪涌控制
软启动时间越长， 浪涌就越小？ 先分清"延时上电"和"控制电流"
延迟、上升斜率、负载启动和再次上电，是四个不同问题
软启动既可能用于等待连接器触点稳定，也可能用于限制大电容的充电电流。单纯把 RC 时间常数拉长，并不能自动保证负载正确启动。设计还要核对启动阈值、MOS 过渡过程、负载欠压行为和掉电后的快速复位。
设备热插拔时不再打火，输入电流峰值也比原来平缓，但系统仍偶发启动失败或快速掉电重启。继续把软启动电容加大，现象未必改善。
因为"晚一点通电"和"慢一点充电"不是同一件事。软启动需要把触点稳定、充电电流、负载启动条件和器件过渡过程串成一条完整状态链。
一、软启动首先在解决哪两类瞬态
带电插拔时，机械触点可能在短时间内多次接通和断开；与此同时，下游储能电容会在刚接入时吸收较大的充电电流。软启动常同时面对触点抖动和电容浪涌。

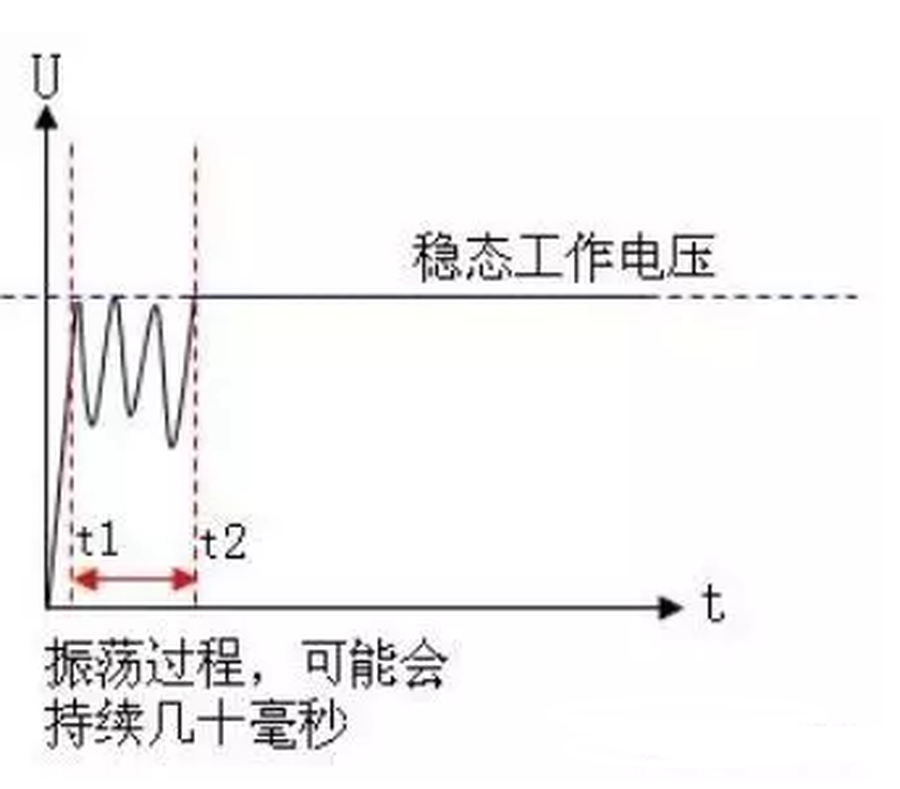

图 1 连接器触点抖动会让输入电压在稳定前反复变化（源文档技术图）
前者需要在输入稳定后再允许主通道建立，后者需要控制电压或电流的上升过程。两项功能可能共用一套电路，但评审口径不能混在一起。
二、限制电压斜率，为什么不等于固定电流
电压斜率型方案通过控制 MOS 栅极变化，让输出电压缓慢建立。实际输入电流仍与负载阻抗、下游电容和负载何时启动有关，因此同一条电压斜坡在不同负载下可能得到不同电流。

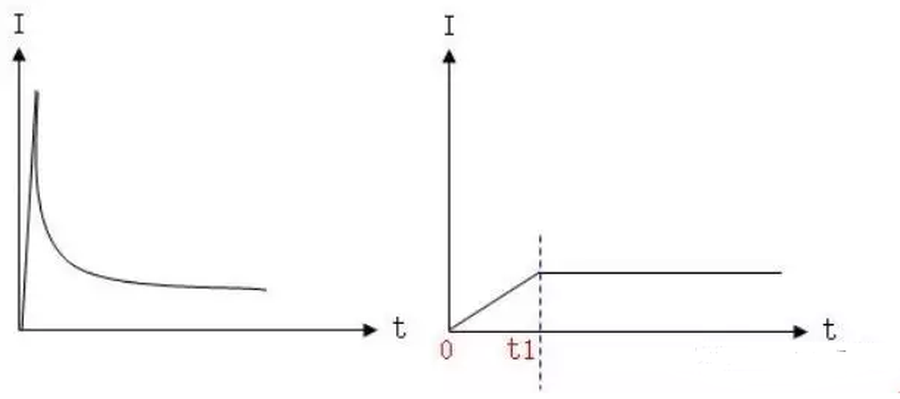

图 2 电容直接充电与受控上升的电流形态不同（源文档技术图）
如果系统要求的是明确的电流上限，就要验证控制方式是否真正感知并限制电流，而不能只凭输出电压看起来平滑来下结论。
三、MOS在软启动阶段并不是理想开关
软启动期间，MOS 可能同时承受漏源压差和负载电流，处在从关断到完全导通的过渡区。这个阶段持续多久、负载多大、散热条件怎样，都需要按目标器件数据手册核对。

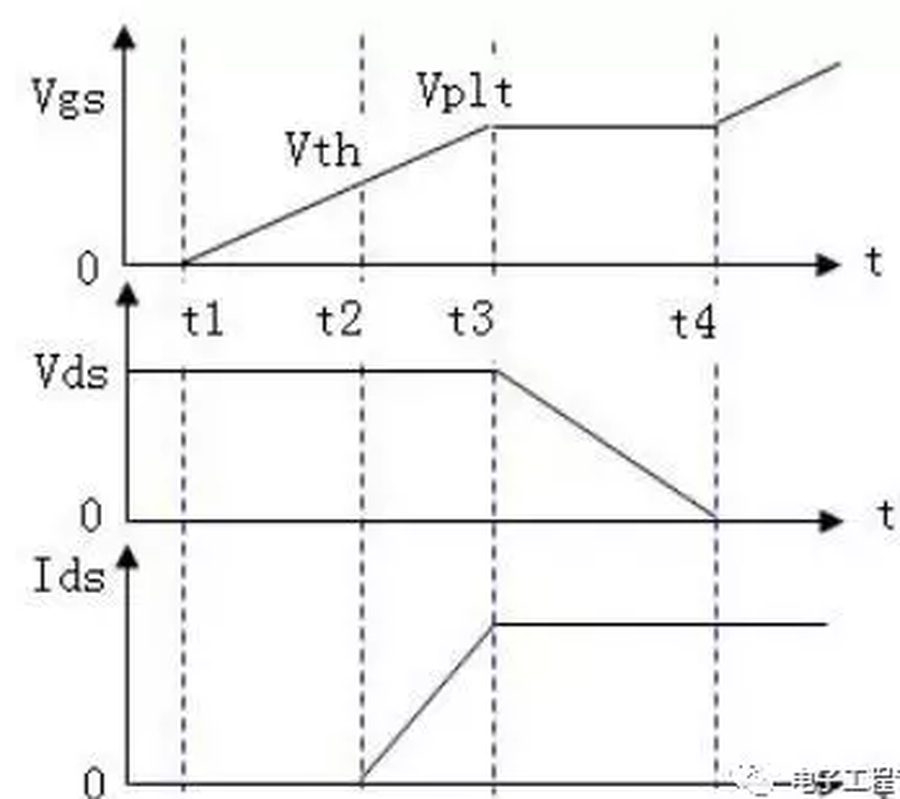

图 3 软启动过程中的 VGS、VDS 与 IDS 分阶段变化（源文档技术图）
本文不沿用源资料中的固定阻容值。真实设计应结合输入范围、器件安全工作区、栅源耐压、启动次数和热条件计算并实测。
四、负载为什么可能在"半电压"阶段反复重启
下游 MCU、DC/DC 或复位监控器通常有自己的启动与欠压阈值。如果电压爬升太慢，负载可能刚启动就把电流拉高，导致电压回落，再次触发欠压复位。
- **启动阈值：**确认负载在什么电压开始工作，以及此时需要多少电流。
- **电源时序：**多路电源是否按规定顺序进入有效区。
- **掉电复位：**快速断电后软启动电容能否及时释放，避免下一次从中间状态起步。
五、软启动不要只调RC，用这5步闭环

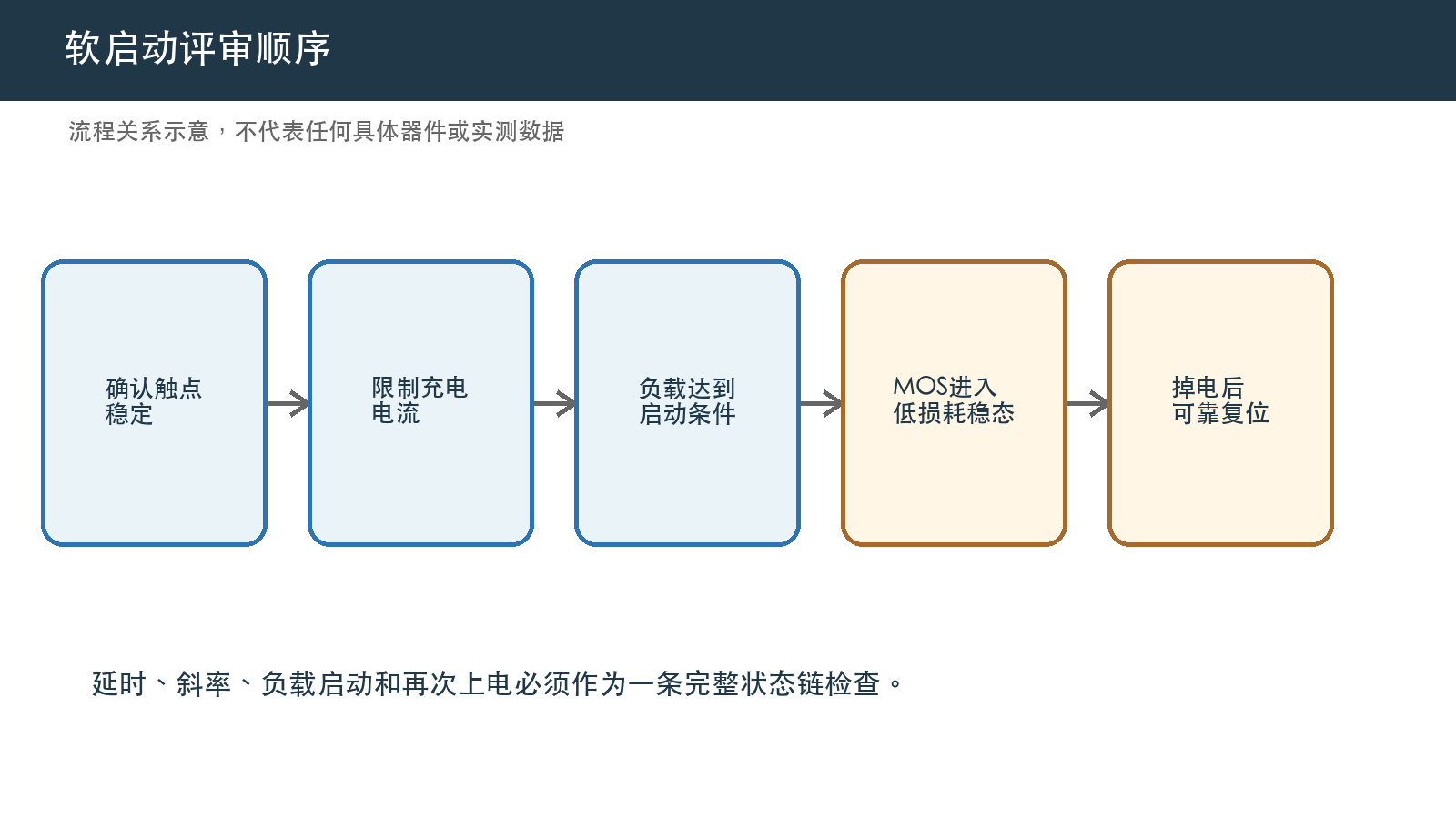

图 4 软启动评审顺序（原理示意，非实测结果）
- 明确触点防抖和浪涌限制各自的目标，不用一个时间常数概括。
- 记录输入、输出、栅极和负载电流，确认实际阶段与设计一致。
- 在空载、典型负载和最坏启动负载下验证，不只测一个工况。
- 核对 MOS 过渡应力、栅源耐压、温升与重复插拔。
- 执行慢掉电、快速掉电和快速重插，确认复位路径可靠。
六、3个常见误区
- **时间越长越安全：**更慢的斜坡可能让 MOS 过渡更久，也可能让负载停留在欠压区。
- **输出波形平滑就够了：**还要看电流、栅极和负载复位状态。
- **直接抄固定阻容：**输入电压、负载电容、器件特性和启动策略不同，结果不会自动复用。
工程判断：软启动不是把一条电压曲线拉长，而是让输入稳定、充电受控、负载可靠启动、MOS 安全过渡，并在掉电后回到可再次启动的初始状态。
写在最后
调软启动时，别只盯着示波器上的上升时间。把输出电流、MOS 两端压差和负载复位信号一起显示，才能看清真正的启动过程。
只有四个阶段都能重复通过，软启动才从"波形好看"变成"系统可交付"。
