片上电容突破1000nF，PCB去耦电容还能躺平吗？
上个月看一篇论文，看到个让我愣住的数据：三维多层片上电容的面积电容密度，突破了 1000 nF/mm²。
说实话，这个数字对于我们这些做 PCB 的人来说，有点抽象。换算一下。指甲盖大小（约 100 mm²）的地方，能集成 100 µF 的电容。这是什么概念？以前我们板子上放几十个 10 µF 的 MLCC，铺满一整面，加起来也就这个量级。
而现在，人家直接给你 "卷" 进芯片里了。
最近 AI 芯片厂商的动作也印证了这个趋势。英伟达 H100/B200 系列、AMD MI300X，这些千瓦级 AI 加速器，片上电容和封装内电容的密度都在往上涨。我有个在封装厂做研发的朋友说，现在给 AI 芯片做 PDN（电源分配网络）设计，片上电容的选型和摆放已经成了必修课。
这时候问题就来了。
我们板子上那些去耦电容，是不是快没活路了？
作为一个在 PCB 设计行业摸爬滚打多年的老兵，今天我想聊聊这个话题。不是为了制造焦虑，想帮大家理清楚：片上电容到底改变了什么，我们的去耦设计思路又该怎么调整。
先搞清楚片上电容是什么
很多人听到 "片上电容"，第一反应是芯片内部的事，跟我没关系。

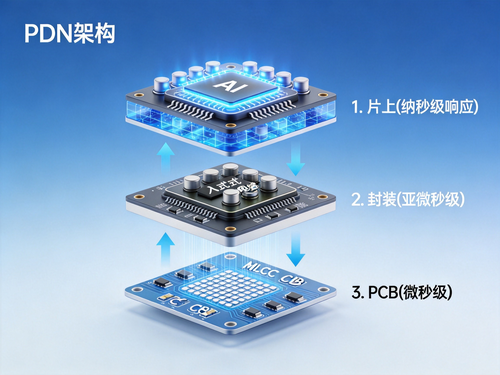

这话对了一半。片上电容确实在芯片内部，但它和封装、 PCB 板一起，构成了完整的 PDN 系统。我们做 PCB 设计的，如果不理解整个链路，很容易 "只见树木，不见森林"。

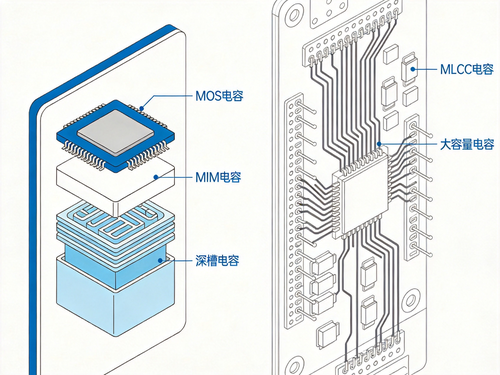

目前主流的片上电容技术有这么几种：
MIM 电容（金属-绝缘层-金属）：在后段工艺中堆叠金属层，中间夹着高 k 值绝缘层。电容密度能做到 15-40 nF/mm²，寄生小、高频特性好，是目前 AI 芯片的主流选择。
深沟槽电容（Deep Trench Capacitor）：在硅衬底上刻出深孔，填充高 k 材料。密度能到 300-500 nF/mm²，但工艺复杂、成本高，一般只用在最核心的 Core 电压域。
3D 多层陶瓷（3D MLC）：最近几年新出的方向，把多层陶瓷电容 "立" 在芯片里，这次突破 1000 nF/mm² 的就是这个技术路线。
密度对比一下：传统贴片陶瓷电容（0402/0603 的 10 µF MLCC），面积电容密度大概 100-200 nF/cm² ，也就是 0.001-0.002 nF/mm²。差了 5-6 个数量级。
所以你看，片上电容的密度提升，确实是突破性的。
AI 芯片为什么这么 "吃" 电容
这里有个背景要交代清楚，不然理解不了片上电容为什么会火。
你们知道现在 AI 芯片的功耗有多夸张吗？

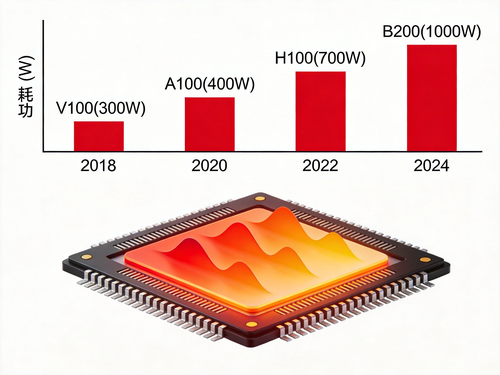

2018 年的 V100，单卡 300W，已经让人觉得夸张了。2020 年的 A100，400W，大家还能接受。到 2022 年的 H100，700W，行业就开始讨论液冷了。现在最新的 B200，单卡 1000W，直接刷新认知。
芯片功耗增长的同时，负载瞬态（负载电流从 10% 跳到 90%）的速度也在变快。传统 CPU 的负载跳变时间在微秒级，而 AI 加速器的矩阵乘法单元，能在 几十纳秒 内把电流需求拉满。
这两个因素叠加。功率大、变化快。对 PDN 设计的挑战是巨大的。
PDN 的目标是什么？ 让芯片在需要电流的时候，电压不要掉太多。这个 "电压跌幅" 必须控制在规定范围内（通常 ±5%），否则芯片就会罢工。
而片上电容，离负载最近，寄生电感最小，正好填补了 "电流需求尖峰" 和 "板级供电响应" 之间的那个时间窗口。
所以片上电容的崛起，本质上是 AI 芯片的特殊需求催生的。它不是要取代板级电容，从系统层面优化 PDN。
板级去耦电容，真的要被淘汰了吗？
我看到过一些文章，标题党得很：《片上电容突破，板上电容将消失》。
怎么说呢，这种说法过于武断了。
板级电容的价值，依然无可替代。
为什么这么说？我们从频段来看。
去耦电容在 PDN 中的作用，按频段可以分成三层：
第一层：超低频（DC-1 MHz）。大容量储能
这个频段对应的是芯片的持续功耗。片上电容和封装电容的容量有限，不可能覆盖整个 DC 到 1 MHz 区间。真正扛起 "蓄水池" 作用的，是板上的 bulk 电容：大容量钽电容、铝电解电容、聚合物电容。
一个 1000W 的 AI 加速器板卡，DC 稳态电流可能高达 80A。片上那点电容，撑不了几微秒就没电了。
第二层：低中频（1-100 MHz）。瞬态响应
这是片上电容和板级电容 "分工协作" 的区间。片上电容响应最快，负责最前线的电流供应。但片上电容的容量毕竟有限，当片上电容 "放电" 的同时，板上的 MLCC（多层陶瓷电容） 需要接力供电。
这个频段的 MLCC 选型很讲究，容值、封装、ESR 都要匹配 PDN 仿真结果来选。我在之前的文章《电源纹波总调不下来？别再只换电容了！80%的问题出在PCB布局》里详细讲过，这里就不重复了。
第三层：高频（100 MHz - 1 GHz）。滤波与阻抗控制
这个频段主要靠 小封装 MLCC （0201、01005）和 封装内电容。片上电容由于工艺限制，高频特性不一定最优。所以 100 MHz 以上的去耦，板级设计依然不可少。
从 "数量堆叠" 到 "精准匹配"。工程师思维转变
聊到这里，我想起带学员做项目时的一个变化。
以前很多学员做去耦设计，思路是 "越多越好"：每个电源引脚旁边都怼几个电容，容量从大到小排着摆，恨不得把整板都铺满去耦电容。
这种做法有没有用？有。但效率很低。
我见过最夸张的一个板子，6 层板，电源层铺了 200 多个去耦电容。结果一仿真，高频阻抗还是超标。因为电容的摆放位置和回流路径没优化好。
去耦电容不是摆了就有用，是要在正确的位置、正确的频段发挥作用。
这几年我的设计思路有了几个转变：

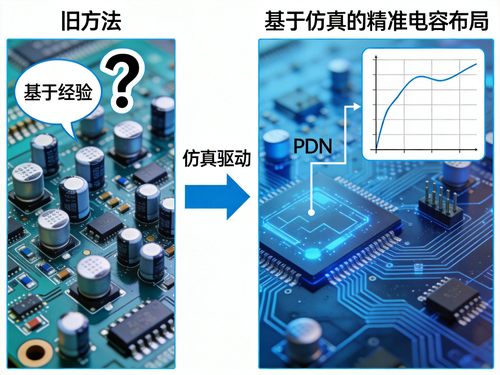

第一个转变：从经验主义到仿真驱动。
以前我设计 PDN，靠的是经验值和参考设计。现在，PDN 仿真 成了标准流程。芯片厂商会提供目标阻抗曲线，我需要根据这个曲线来选电容、定数量、算位置。没有仿真支撑的设计，都是在 "盲狙"。
第二个转变：从数量思维到品质因数思维。
同样是 10 µF 的电容，不同品牌、不同封装、不同材质，ESR 和 ESL 差异很大。选错电容，放再多也没用。我现在更关注电容的 阻抗-频率曲线，看它在目标频段的表现，而不是单纯比容量。
第三个转变：从单打独斗到协同设计。
芯片内部、封装、 PCB 是一个整体。片上电容、封装内电容、板级电容，三级联动才能做好 PDN。我现在做设计，会主动和芯片厂商的 AE 沟通，了解片上 PDN 的特性，再确定板级去耦的策略。
学员 Q&A：几个高频问题
在学员群里，这个问题被问到的频率很高，我整理了几个典型问题：
Q1：片上电容密度越来越高，是不是以后 AI 板卡就不用放那么多 MLCC 了？
A：可以减少一部分，但不是全部。片上电容覆盖的是高频瞬态响应，板级 bulk 电容和中频 MLCC 依然必要。AI 芯片的功耗太大，没有板级储能支撑，光靠片上是扛不住的。
Q2：去耦电容的选型和摆放，有没有什么通用的准则？
A：没有绝对通用的准则，但有几个原则是通用的。
-
容量从大到小、封装从小到大排列（高频小电容最靠近芯片引脚）
-
关注电容的回流路径，回路电感要尽量小
-
PDN 设计前先做仿真，没有仿真就不要盲目加电容
Q3：现在做 PCB 设计，需要学习 PDN 仿真吗？
A：挺建议学。电源完整性（PI）和信号完整性（SI）一样重要，已经是高速 PCB 设计的必备技能。学会用仿真工具分析 PDN，能帮你从 "凭感觉设计" 升级到 "有数据支撑设计"。
总结：去耦电容没有躺平的资格
说了这么多，回到最初的问题：PCB 去耦电容还能躺平吗？
我的答案很明确：不能。
片上电容的突破，确实改变了 PDN 设计的格局。板级去耦电容的角色，从 "绝对主力" 变成了 "系统协同"。我们设计的目标，也从 "越多越好" 变成了 "精准匹配"。
但这不意味着板级设计可以敷衍了事。Bulk 电容的储能、中频段的 MLCC 选型、高频电容的摆放。这些依然是 PCB 工程师的核心工作。只是要求更高了：你要理解整个 PDN 链路，要会用仿真工具，要从系统层面做设计。
技术永远在变，躺平从来不是选项。
与其焦虑，不如主动学习。把 PDN 仿真的能力补起来，把去耦设计的原理搞清楚，把参考设计吃透。这些才是 PCB 工程师在这个时代该做的事。
互动话题
你现在做去耦设计，还在靠经验来摆电容吗？还是已经用上 PDN 仿真工具了？
评论区聊聊你的做法，有问题也可以提出来，我们一起讨论。
