ISP基本原理和实现（isp中的反馈机制）

整个isp的流水线还是比较好懂的。它的输入是sensor的bayer图像，这是由sensor基本结构决定的。它的输出是yuv，或者是rgb图像，也就是最终我们要想的结果。整个isp当中有很多的算法，每一个算法的输入，都是前面一个算法的输出，全部算法是采用pipeline机制完成的。也就是说，所有的算法都是并发执行的，不存在一个算法等另外一个算法的情形。但除此之外，isp还有一个特殊的机制，那就是反馈机制，值得我们研究一下。

1、什么是反馈机制

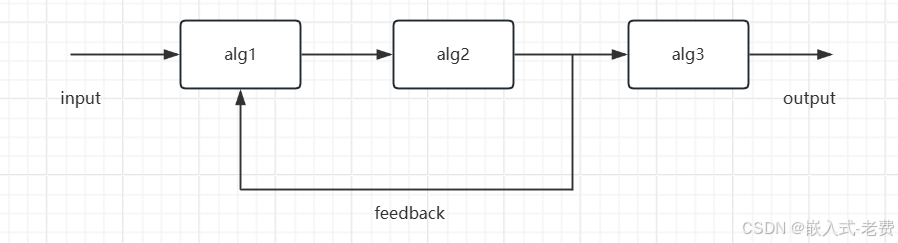

所谓的反馈机制，就是等到某一个算法执行之后，比如上图中的alg2，我们通过某个函数获取alg2结果中的一些统计信息。等拿到这些结果之后，就可以用于设置前面的alg1算法。这就意味着，alg1的输出不仅和input有关，还和alg2的输出结果有关。

2、一般统计信息

isp最重要的信息统计主要是3a，即自动曝光、自动对焦、自动白平衡。至于拿到这些结果，怎么对算法进行调优，这里每家都有自己的know-how，并没有一个明确的标准。

3、基于统计的流水线算法

上一次代码分析当中，我们看到只是执行了run_pipeline，中间也拿到了统计数据，但是并没有对这些统计数据进行使用，今天看看是怎么使用的。代码还是位于infinite_isp.py，

复制代码

    def execute_with_3a_statistics(self):
        """
        Execute Infinite-ISP with AWB gains and correct exposure
        """

        # Maximum Iterations depend on total permissible gains
        max_dg = len(self.parm_dga["gain_array"])

        # Run ISP-Pipeline
        self.run_pipeline(visualize_output=False)
        self.load_3a_statistics()
        while not (
            (self.ae_feedback == 0)
            or (self.ae_feedback == -1 and self.dga_current_gain == max_dg)
            or (self.ae_feedback == 1 and self.dga_current_gain == 0)
            or self.ae_feedback is None
        ):
            self.run_pipeline(visualize_output=False)
            self.load_3a_statistics()

        self.run_pipeline(visualize_output=True)

4、分析execute_with_3a_statistics函数

这个函数和run_pipeline最大的区别就是，它执行了流水线之后，还会继续调用load_3a_statistics函数。很明显，这里的load_3a_statistics就是利用了流水线的统计结果，对算法的入参做了修正。当然这里的execute_with_3a_statistcis当中出现了多次run_pipeline和load_3a_statistics的操作，只是为了演示使用流程。**在实际的pipeline流水线当中，因为图像是一直从sensor里面出来的，所以当前的统计结果只会对下一个frame有影响，对当前的image其实是没有效果的。**这一点需要注意下，并不会像python函数中显示的那样，会不停对同一张图片进行循环处理。

复制代码

    def load_3a_statistics(self, awb_on=True, ae_on=True):
        """
        Update 3A Stats into WB and DG modules parameters
        """
        # Update 3A in c_yaml too because it is output config
        if awb_on is True and self.parm_dga["is_auto"] and self.parm_awb["is_enable"]:
            self.parm_wbc["r_gain"] = self.c_yaml["white_balance"]["r_gain"] = float(
                self.awb_gains[0]
            )
            self.parm_wbc["b_gain"] = self.c_yaml["white_balance"]["b_gain"] = float(
                self.awb_gains[1]
            )
        if ae_on is True and self.parm_dga["is_auto"] and self.parm_ae["is_enable"]:
            self.parm_dga["ae_feedback"] = self.c_yaml["digital_gain"][
                "ae_feedback"
            ] = self.ae_feedback
            self.parm_dga["current_gain"] = self.c_yaml["digital_gain"][
                "current_gain"
            ] = self.dga_current_gain

5、继续分析load_3a_statistics函数

这个函数看上去就比较明白了，之前我们拿到的self.awb_gains和self.ae_feedbac在这里就发挥了用处，直接赋值给对应的算法模块，方便下一次图像处理，也就是下一次的run_pipeline调用。

6、算法的参数配置

不同算法的参数差异很大，有的参数很多，有的参数很少，这都是不一定的。具体的算法模块，都是位于modules子目录下面，大家可以好好看一看。算法参数，则可以参考config子目录，

复制代码

crop:
  is_enable: false
  is_debug: false
  new_width: 1280
  new_height: 720
  is_save: false

随便挑一个crop模块分析。is_enable表示是否启用，is_debug表示是否添加打印信息，new_width和new_height应该是最终裁剪的大小，is_save表示是否保存。特别是最后一个，有的时候为了查看调试算法效果，需要把中间的图像结果保存下来，用于对比使用。
