NAT应用实验

目录

拓扑

[Static NAT:静态NAT](#Static NAT:静态NAT)

静态地址转换配置:

配置查询:

报文分析与验证:

[Dynamic NAT:动态NAT](#Dynamic NAT:动态NAT)

动态地址转换配置:

配置查询

报文分析与验证

NAPT&PAT(NAT过载):

拓扑:

核心配置:

报文分析与验证:

[NAT server 静态端口映射:](#NAT server 静态端口映射:)

拓扑:

端口映射配置:

报文分析验证:

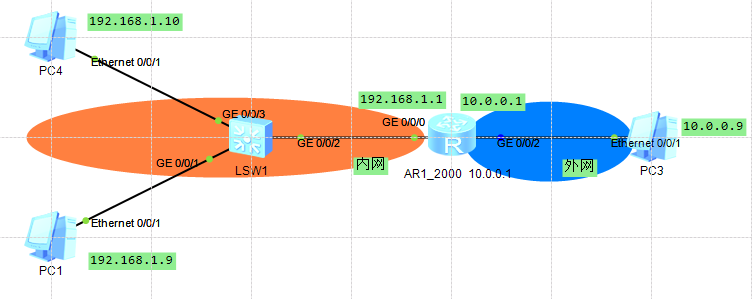

拓扑

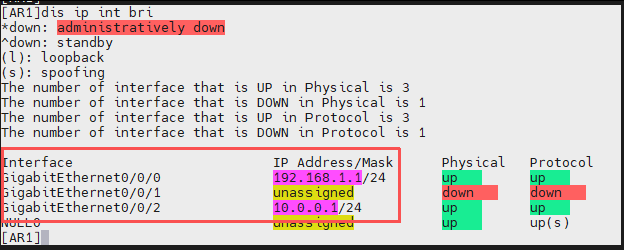

AR1地址配置如下;

Static NAT:静态NAT

介绍:将内网私有地址和公网地址一对一地址映射,实现内外网主机网络互通,由于是一对一的地址映射,所以无法解决地址不够用的问题,主要应用在内网web/FTP/邮件服务器等需要对外提供固定访问地址。

*短板:由于是1:1的地址转换,比较耗费公网IP地址

静态地址转换配置:

复制代码
[AR1]int g0/0/2

//配置静态转换
[AR1-GigabitEthernet0/0/2]nat static global 10.0.0.100 inside 192.168.1.9

[AR1-GigabitEthernet0/0/2]nat static global 10.0.0.101 inside 192.168.1.10


//确认配置
[AR1]dis nat static
  Static Nat Information:
  Interface  : GigabitEthernet0/0/2
    Global IP/Port     : 10.0.0.100/----
    Inside IP/Port     : 192.168.1.9/----
    Protocol : ----
    VPN instance-name  : ----
    Acl number         : ----
    Netmask  : 255.255.255.255
    Description : ----

    Global IP/Port     : 10.0.0.101/----
    Inside IP/Port     : 192.168.1.10/----
    Protocol : ----
    VPN instance-name  : ----
    Acl number         : ----
    Netmask  : 255.255.255.255
    Description : ----

  Total :    2
[AR1]

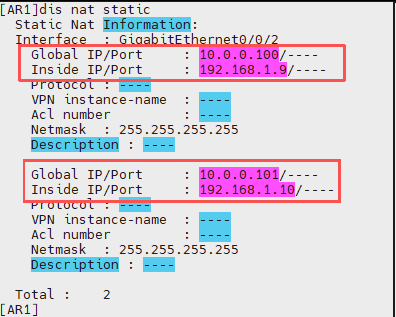

配置查询:

AR1dis nat static

报文分析与验证:

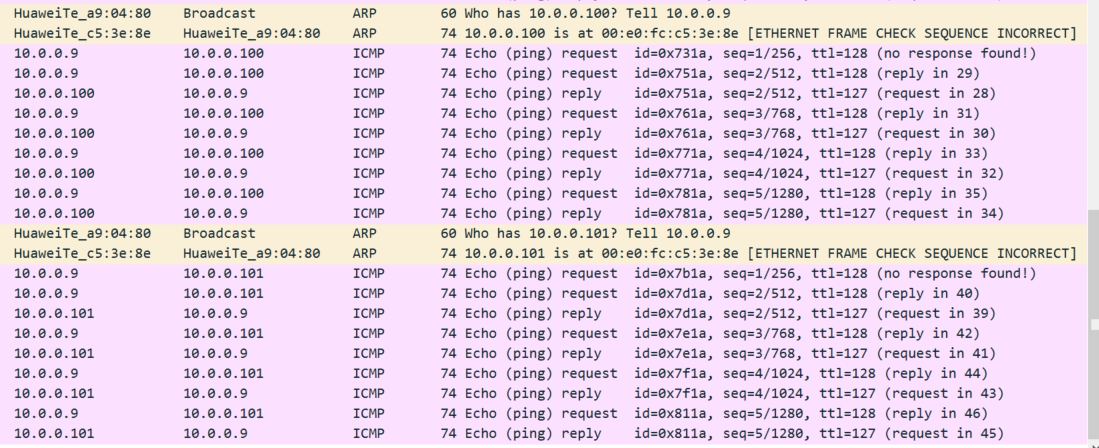

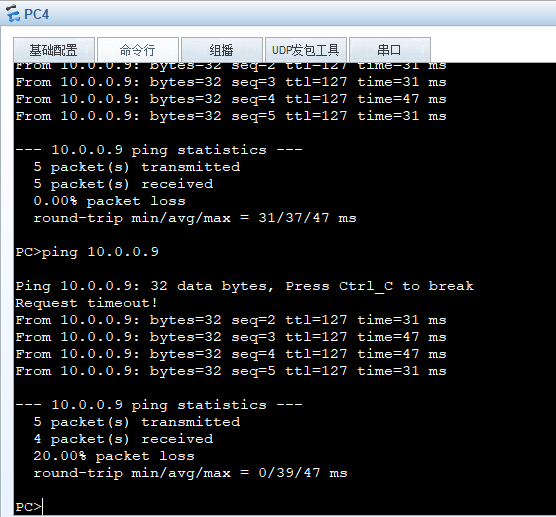

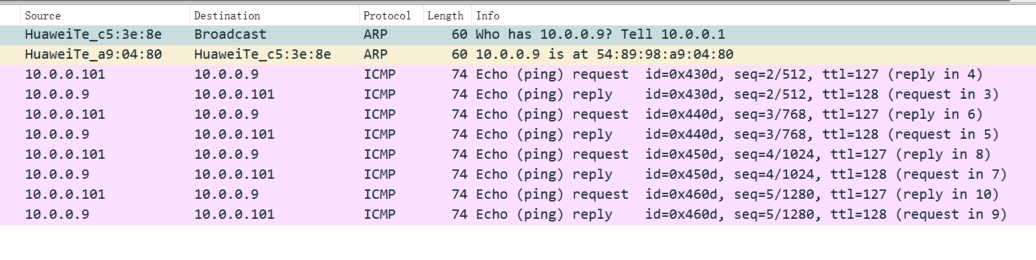

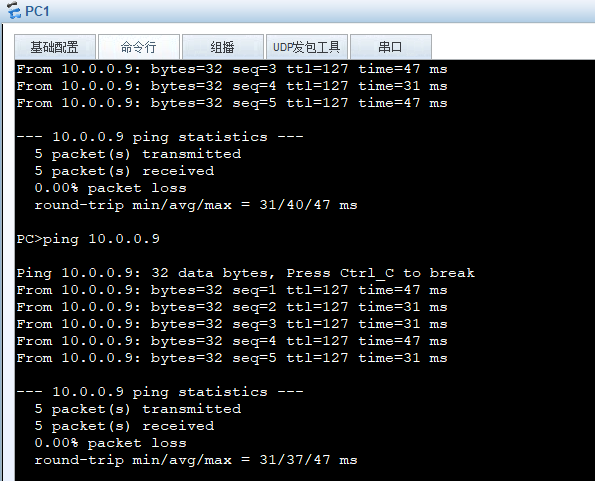

PC4 & PC1ping PC3 报文分析

根据报文可以看到地主转换已经生效,源地址是PC4的转换地址,PC5同理。

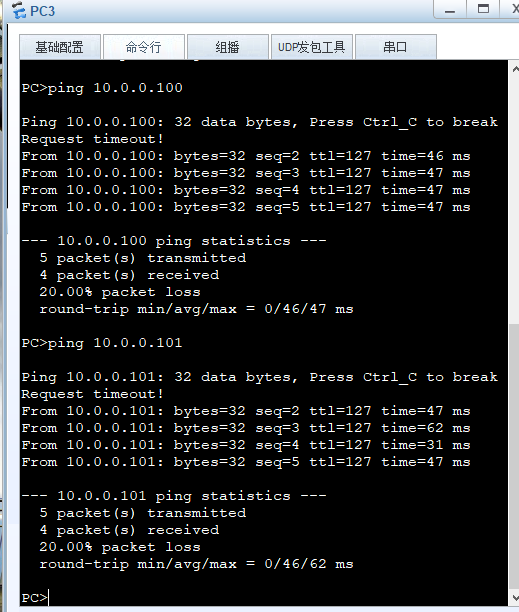

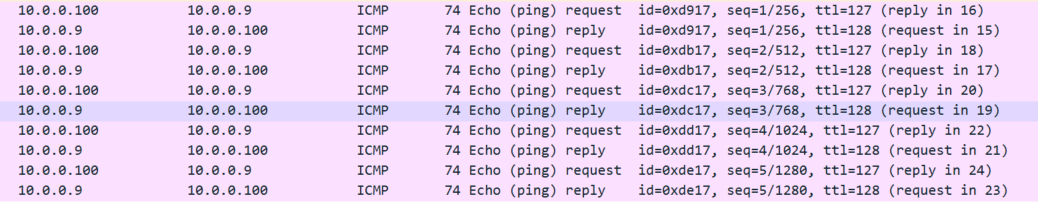

PC3 ping PC4 & PC1 报文分析

反向PIng转换地址依然可以互通。

Dynamic NAT:动态NAT

介绍:将内网私有IP地址与公网IP地址池建立动态映射,内网主机访问外网时随机分配公网IP,断开连接后释放地址。主要应用在内网主机数量较少,需要临时对外访问。 动态NAT公网IP利用率高于静态NAT,支持多主机共享多个公网IP(地址池)。

*短板:仍然占用多个公网IP,且外部无法主动访问内网主机。

动态地址转换配置:

*动态NAT地址转换强制需要ACL策略

复制代码
//配置NAT地址池:多个私有地址对应1个公有地址
[AR1]nat address-group 1 10.0.0.102 10.0.0.103

//创建vlan
[AR1]acl 2000

[AR1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[AR1-acl-basic-2000]int g0/0/2

[AR1-GigabitEthernet0/0/2]nat outbound 2000 address-group 1

命令场景二:

复制代码
//配置NAT地址池:1各私有地址对应1个公有地址
[AR1]nat address-group 1 10.0.0.102 10.0.0.103 no-pat

配置查询

AR1dis nat address-group

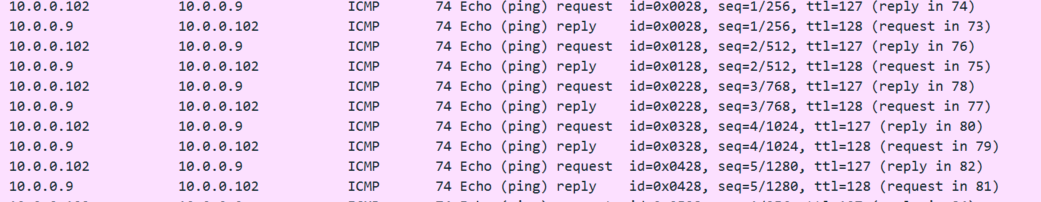

报文分析与验证

NAPT&PAT(NAT过载):

介绍:Port Address Translation 网络地址端口转换,通过"公网IP + 端口号"的组合实现多内网主机共享一个公网IP,即"一对多"映射,是目前最常用的NAT类型。 主要应用在大型企业、校园网等内网主机最多,公网IP地址有限的场景。单个公网IP利用率极高,支持成千上万各内网主机共享一个公网IP。

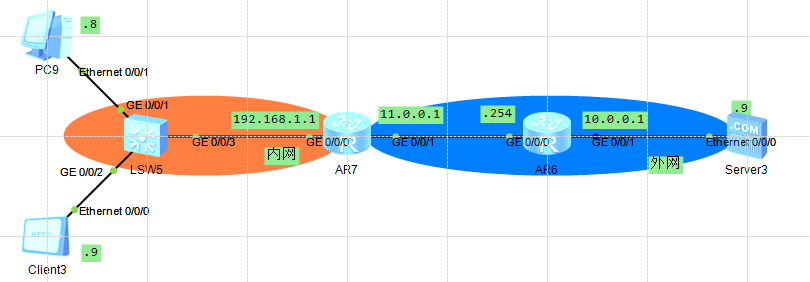

拓扑:

前置配置:端口IP地址、跨网段的基本路由互通(动态路由、静态路由都行(这里使用静态路由实现基本路由互通))。

核心配置:

复制代码
//创建地址池
[AR7]nat address-group 1 11.0.0.2 11.0.0.3

//创建ACL控制使用地址池
[AR7]acl 2000

//配置ACL
[AR7-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[AR7-acl-basic-2000]q

//应用地址池到ACL
[AR7]int g0/0/1
[AR7-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

//查询
[AR7]dis nat address-group
 NAT Address-Group Information:
 --------------------------------------
 Index   Start-address      End-address
 --------------------------------------
 1            11.0.0.2         11.0.0.3
 --------------------------------------
  Total : 1

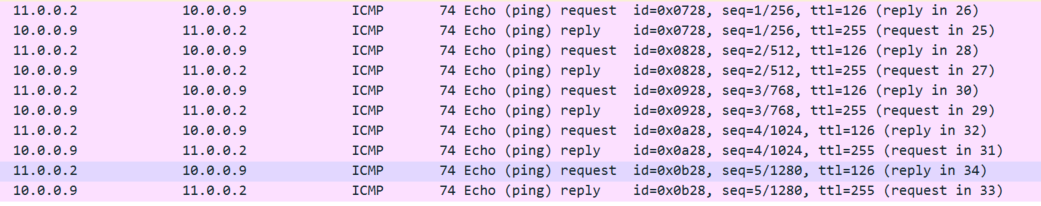

报文分析与验证:

能够看到已经在用内网转换出口地址。

NAT server 静态端口映射:

介绍:属于静态NAT的一种,改变外出数据包的源端口并进行端口转换,采用端口多路复用方式(发现端口占用后可以递增)。内部网络的所有主机可以共享一个合法外部IP地址实现对INTERNET的访问,可以最大限度的节约IP地址资源,同时也可以隐藏网络内部的所有主句,避免来自INTERNET的攻击。 主要应用在内网服务需要对外提供服务,仅需要开放特定端口。

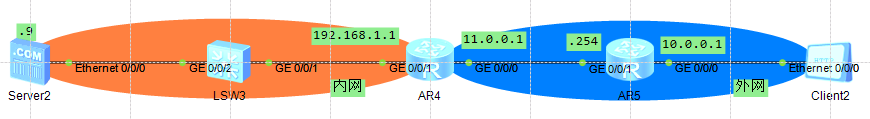

拓扑:

AR4、AR5配置路由互通(配置静态静态路由 或 动态路由都行),这里配置静态路由;

复制代码
[AR4]ip route-static 10.0.0.0 255.255.255.0 11.0.0.254


[AR5]ip route-static 192.168.1.0 255.255.255.0 11.0.0.1

端口映射配置:

复制代码
[AR4-GigabitEthernet0/0/0]nat server protocol tcp global 11.0.0.2 www inside 192.168.1.9

报文分析验证:

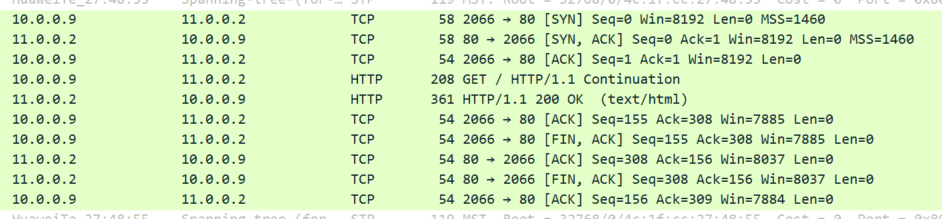

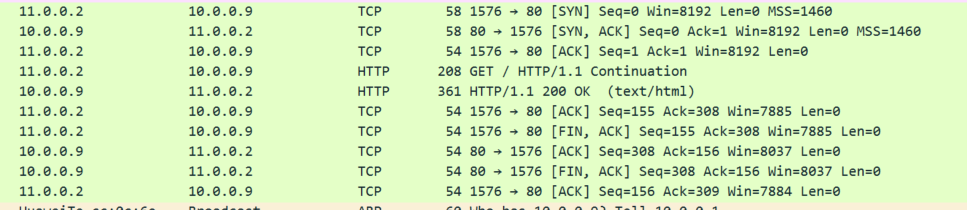

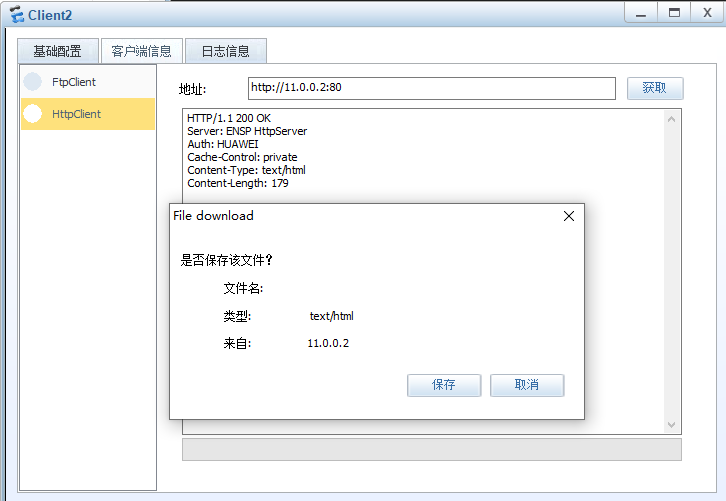

HTTP Client端与内网转换地址的TCP握手,

*但这个时候发现只能访问但是无法ping通服务器地址,配置ICMP解决,

复制代码
[AR4-GigabitEthernet0/0/0]nat server protocol icmp global 11.0.0.2 inside 192.168.1.9

*NAT过载、NAPT、PAT本质上指的是同一类网络地址转换技术,细微上区分为NAT过载是对"多内网地址复用单个地址"强制地址复用特性。 NAPT(网络地址端口转换)主要明确"地址+端口"组合区分不同内网转换。
