Auto CAD二次开发——Ribbon界面（1）

学如逆水行舟，不进则退。 愿自己不忘初心，坚持积累。感谢大家的支持。本篇博客主要是学习Ribbon界面，关于Ribbon界面的内容十分多，从今天开始一步步学习。在我看来，Ribbon 界面必然是CAD软件未来的主流趋势。对于绘制圆、直线这类单一基础操作，界面形式的影响或许并不明显，但在处理综合性复杂任务时，其优势便尤为突出 ------ 这类操作往往无法一步完成，需要多步骤、多命令的协同配合。而用户大多难以熟记所有快捷键，此时Ribbon界面通过模块化的功能布局，搭配直观且具有明确辨识度的图标，能让用户快速定位所需功能，极大降低操作门槛，同时带来更流畅、更友好的使用体验。

目录

1、基础知识储备

2、选项卡、面板、按钮的加载

3、部分演示代码：

4、演示结果：

---

1、基础知识储备

今天我们探究一下CAD中的按钮类型，目前个人发现包括：

1、BibbonButton（普通按钮）

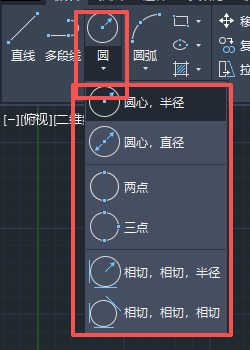

2、RibbonSplitButton（带分隔按钮）

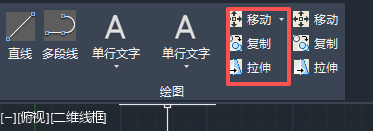

3、RibbonRowPanel+RibbonButton类，面板堆叠RibbonButton

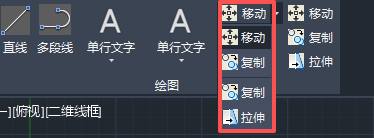

4、RibbonRowPanel+RibbonSplitButton类，面板堆叠RibbonSplitButton

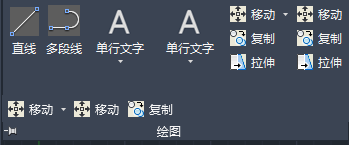

5、下拉面板的实现

面板分隔符：panelSource.Items.Add(new RibbonPanelBreak());//换行，换行，实现下拉面板功能。

同理下拉菜单中可以实现RibbonSplitButton（带分隔按钮）、RibbonSplitButton（带分隔按钮）、RibbonRowPanel+RibbonButton类、RibbonRowPanel+RibbonSplitButton类等功能。

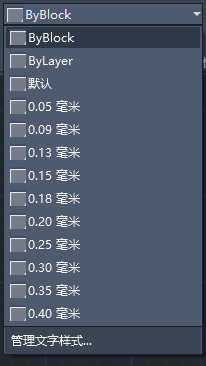

6、RibbonGallery类，这是CAD官方自己封装的类与combo类不同，该类可以放置图片在其item中。

注意Items为图片位置，MenuItems为管理样式，管理样式的其实就是一个按钮，将按钮加载到RibbonGallery.MenuItems中即可。

7、RibbonCombo类

个人水平有限只能做出这样，如果有人有思路，可以相互学习，或者交换只是，只要我博客中出现的东西。

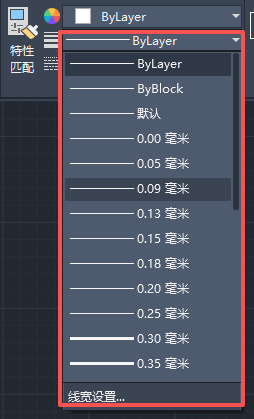

8、RibbonDataBoundDropDown类型（个人感觉为是的下拉列表框的一种其他风格）

可以设置字体为大字体，图片为大图片，而选择以后为小图标显示

9、RibbonSeparator类型

10、RibbonCompositeltem类型

这种目前水平有限，没有实现，所有的方法都试了，要不就是不显示，要不就是一列一列，个人认为这个组合是下拉列表+行面板组合（普通按钮），但是所有方法都试了，如果大家有方法可以交流一下，米不多，个人可以出。

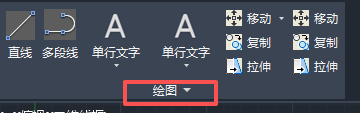

11、下拉面板旁边的小箭头按钮

这个如何设置，个人也不会，哎，官方开放的按钮，虽然可能使用c#可以做出来但是感觉和CAD纯生太不太像。以后有时间接着试，或者万一2050年接口开放了，学习一下

2、选项卡、面板、按钮的加载

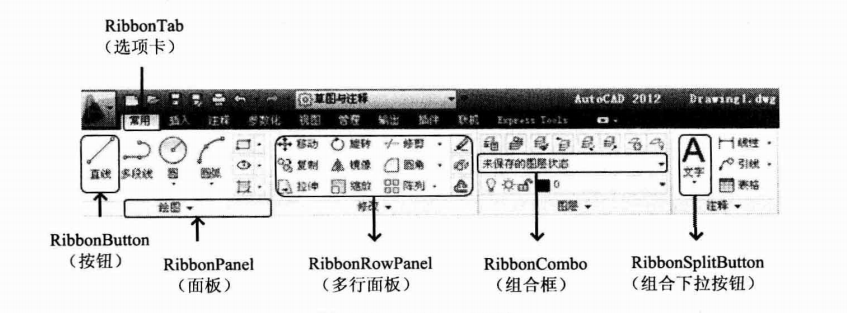

这篇文章主要学习RibbonTab（选项卡），BibbonPanel（面板），和BibbonButton（按钮）三类，后面的逐步进行探索。

这里提前预告一下，按照学习内容封装为五个类库，CurPaht、RibbonTool、RibbonCommandHandler、RibbonButtonInfos、RibbonButtonEX。其中：

1、RibbonTool

主要封装三个功能函数，添加Ribbon选项卡、添加面板、给面板添加下拉组合按钮。

2、RibbonCommandHandler

主要封装的是命令处理功能函数

3、RibbonButtonInfos

主要封装的各按钮模块，例如直线、多段线、圆等。

4、CurPath

主要是定义标签位图的路径

5、RibbonButtonEX

主要封装的是Ribbon界面的扩展函数以及各种事件函数，例如鼠标进入事件、鼠标离开事件、设置位图等。

3、部分演示代码：

 [CommandMethod("RibbonDemo")]
        public void RibbonDemo()
        {
            //1）创建一个选项卡
            RibbonControl ribbonCtrl = ComponentManager.Ribbon; //获取cad的Ribbon界面
            RibbonTab tab = ribbonCtrl.AddTab("白雪公主的后妈", "Acad.RibbonId1"); //给Ribbon界面添加一个选项卡

            CurPath.curPaht = Path.GetDirectoryName(this.GetType().Assembly.Location) + "\\"; //获取程序集的加载路径

            //2)给选项卡添加Ribbon面板
            RibbonPanelSource panelSource = tab.AddPanel("绘图");

            //3.1）给面板添加命令按钮
            panelSource.Items.Add(RibbonButtonInfos.LineBtn); //添加直线命令按钮
            panelSource.Items.Add(RibbonButtonInfos.PolylineBtn); //添加多段线命令按钮
        }

4、演示结果：
