二维热力图技术实现分析

二维热力图技术实现分析

1. 项目概述

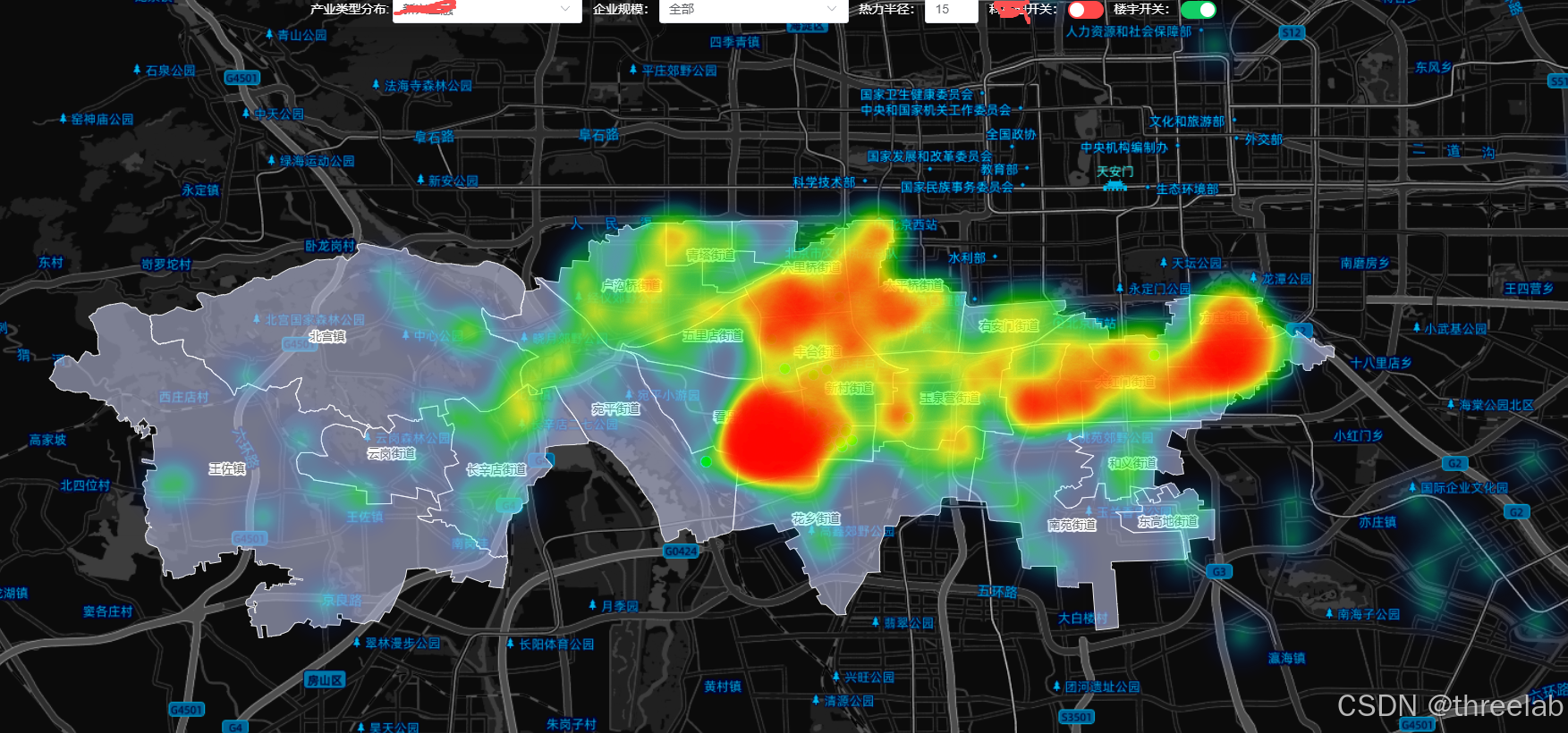

本项目是一个基于 Vue 3 + OpenLayers + ECharts 的二维热力图可视化系统，主要用于展示企业分布、产业聚集等空间数据。系统提供了丰富的交互功能，支持数据筛选、图层控制、信息弹窗等功能，能够直观地展示数据的空间分布特征和密度变化。

2. 技术栈

2.1 核心框架

• Vue 3: 前端开发框架，提供组件化开发能力
• Vue Router: 路由管理
• Vuex: 状态管理
• Element Plus: UI 组件库

2.2 地图与可视化

• OpenLayers: 开源地图引擎，提供地图渲染和交互功能
• ECharts: 数据可视化库，用于实现热力图等复杂图表
• ol-echarts: OpenLayers 与 ECharts 的集成插件

2.3 工具库

• Axios: HTTP 请求库
• jQuery: DOM 操作和工具函数
• screenfull: 全屏功能支持

3. 系统架构

3.1 整体架构

├── 表现层
│   ├── Vue 组件
│   ├── Element Plus UI
│   └── 地图可视化界面
├── 业务逻辑层
│   ├── 地图工具类
│   ├── 图层管理
│   └── 数据处理
├── 数据层
│   ├── JSON 数据文件
│   └── 地图服务接口
└── 基础层
    ├── Vue 3 框架
    ├── OpenLayers 地图引擎
    └── ECharts 可视化库

3.2 核心组件

• iCOLMapCommon.vue: 主地图组件，集成地图渲染、交互和业务逻辑
• MapCommon.js: 地图通用工具函数，封装地图操作和图层管理
• EchartsLayerUtil.js: ECharts 图层工具，实现热力图等可视化效果
• LayersInfo.js: 图层配置信息，定义各类图层的属性和数据源

4. 热力图实现原理

4.1 实现方式

系统采用了两种热力图实现方式，以满足不同场景的需求：

4.1.1 OpenLayers 原生热力图

OpenLayers 提供了内置的 Heatmap 图层类，可以直接在地图上渲染热力图效果。

// MapCommon.js 中热力图图层创建
import Heatmap from 'ol/layer/Heatmap'

// 热力图图层配置
export function CommonCreateHeatLayer(map, layersInfo, layerCode) {
  // 配置热力图参数
  const heatmapConfig = {
    radius: layersInfo[layerCode].radius || 8,
    blur: layersInfo[layerCode].blur || 15,
    gradient: layersInfo[layerCode].gradient || {
      0.4: 'blue',
      0.65: 'lime',
      1: 'red'
    }
  }

  // 创建矢量数据源
  const vectorSource = new VectorSource()

  // 创建热力图图层
  const heatmapLayer = new Heatmap({
    source: vectorSource,
    blur: parseInt(heatmapConfig.blur, 10),
    radius: parseInt(heatmapConfig.radius, 10)
  })

  // 设置图层代码
  heatmapLayer.set('layerCode', layerCode)

  // 将图层添加到地图
  map.addLayer(heatmapLayer)

  // 加载数据
  // ...
}

4.1.2 ECharts 热力图

通过 ol-echarts 插件将 ECharts 热力图集成到 OpenLayers 地图中，利用 ECharts 强大的可视化能力实现更丰富的热力图效果。

// EchartsLayerUtil.js 中热力图实现
EchartsLayerUtil.prototype.createHeatmapLayer = function (data) {
  // 数据处理：将原始数据转换为 ECharts 热力图需要的格式
  let points = [].concat.apply([], data.map(function (track) {
    return track.map(function (seg) {
      return seg.coord.concat([1]); // [经度, 纬度, 权重]
    });
  }));

  // ECharts 配置项
  let option = {
    visualMap: {
      show: false,
      top: 'top',
      min: 0,
      max: 5,
      seriesIndex: 0,
      calculable: true,
      inRange: {
        color: ['blue', 'blue', 'green', 'yellow', 'red']
      }
    },
    series: [{
      type: 'heatmap',
      data: points,
      pointSize: 5,
      blurSize: 6
    }]
  };

  // 设置图表配置
  this.heatmapLayer.setChartOptions(option);
}

4.2 数据处理流程

1. 数据加载：通过 Axios 从 JSON 文件或 API 接口获取原始数据
2. 数据转换：将原始数据转换为地图引擎可识别的格式
3. 数据筛选：根据用户选择的产业类型和企业规模进行数据筛选
4. 热力图渲染：将处理后的数据渲染为热力图

// 热力图数据更新函数
changeHeatMap(){
  // 移除旧的热力图图层
  this.smap.removeLayer(getLayerByCode(this.smap, "heatmap"))

  // 根据筛选条件构建数据路径
  let jsonPath = this.cyVal + "_" + this.qyVal

  // 配置新的热力图图层
  let layerConfig = {
    heatmap: {
      layerCode: 'heatmap',
      sourceType: 'EchartsHeatmap', // 使用 ECharts 热力图
      url: '/static/geojson/heatmap/industry/fengtai_company_'+jsonPath+'.json',
      title: '热力图',
      visible: true
    }
  }

  // 创建并添加新的热力图图层
  CommonCreateLayers(this.smap, layerConfig, this)
}

5. 核心功能实现

5.1 地图基础功能

5.1.1 地图初始化

// 地图初始化函数
initMap() {
  // 创建地图实例
  this.smap = new Map({
    target: 'map',
    layers: [
      // 底图图层
      initTdtBaseMap()
    ],
    view: new View({
      center: [116.20, 39.83], // 地图中心点坐标
      zoom: 12, // 初始缩放级别
      projection: 'EPSG:4326' // 坐标系统
    })
  })

  // 添加地图控件
  this.smap.addControl(new Logo())
  this.smap.addControl(new ScaleLine())

  // 初始化图层
  CommonCreateLayers(this.smap, layersInfo, this)
}

5.1.2 图层管理

系统支持多种图层类型，包括底图、行政区划、热力图、科技园、楼宇等。通过图层配置文件统一管理所有图层的属性和数据源。

// 图层配置示例（LayersInfo.js）
export const layersInfo = {
  // 行政区划图层
  ShangQiuRegion: {
    layerCode: 'ShangQiuRegion',
    sourceType: 'GeoVector',
    url: '/static/geojson/heatmap/fengtaiXZQH.json',
    title: '丰台区行政区划',
    visible: true
  },

  // 热力图图层（注释状态，可动态创建）
  // heatmap: {
  //   layerCode: 'heatmap',
  //   sourceType: 'HeatMap',
  //   url: '/static/geojson/heatmap/industry/fengtai_company.json',
  //   title: '热力图',
  //   visible: true
  // },

  // 科技园图层
  kejiyuan: {
    layerCode: 'kejiyuan',
    sourceType: 'GeoVector',
    url: '/static/geojson/heatmap/KJY.json',
    title: '科技园',
    visible: false
  }
}

5.2 交互功能

5.2.1 信息弹窗

系统提供了两种弹窗功能：鼠标悬停弹窗和点击弹窗，用于展示地图要素的详细信息。

// 鼠标悬停事件处理
MapMouseoverEvent(_this, layerMsgMouseOver, re, layerId) {
  // 获取弹窗内容
  let popContent = layerMsgMouseOver(re, layerId)

  // 设置弹窗位置和内容
  _this.popHoverInfo = popContent
  _this.popHoverScreenPoint = [re.clientX, re.clientY]
  _this.popHoverVisible = true
}

// 点击事件处理
MapClick(_this, layerMsgClick, re, layerId) {
  // 获取弹窗内容
  let popContent = layerMsgClick(re, layerId)

  // 设置弹窗位置和内容
  _this.popClickScreenPoint = [re.clientX, re.clientY]
  _this.popClickTitleInfo = popContent.title
  _this.popClickContentInfo = popContent.content
  _this.popClickVisible = true
}

5.2.2 数据筛选

系统支持根据产业类型和企业规模进行数据筛选，实时更新热力图显示。

<!-- 数据筛选控件 -->
<div class="map-tools">
  产业类型分布:
  <el-select v-model="cyVal" placeholder="请选择" @change="changeHeatMap">
    <el-option
        v-for="item in cyOptions"
        :key="item.value"
        :label="item.label"
        :value="item.value">
    </el-option>
  </el-select>
  &nbsp;&nbsp;企业规模：
  <el-select v-model="qyVal" placeholder="请选择" @change="changeHeatMap">
    <el-option
        v-for="item in qyOptions"
        :key="item.value"
        :label="item.label"
        :value="item.value">
    </el-option>
  </el-select>
</div>

5.3 性能优化

1. 图层懒加载：根据需要动态加载图层，减少初始加载时间
2. 数据缓存：对频繁访问的数据进行缓存，减少重复请求
3. 事件节流：对地图移动、缩放等频繁触发的事件进行节流处理
4. 图层可见性控制：根据地图缩放级别控制图层的显示与隐藏

// ECharts 图层配置（减少地图交互时的重绘）
this.heatmapLayer = new EChartsLayer(null, {
  hideOnMoving: true,  // 地图移动时隐藏
  hideOnZooming: true  // 地图缩放时隐藏
})
this.heatmapLayer.appendTo(this.map)

6. 技术亮点

6.1 双引擎热力图实现

系统同时支持 OpenLayers 原生热力图和 ECharts 热力图两种实现方式，可根据需求灵活选择：

• OpenLayers 原生热力图：性能优异，适合大规模数据展示
• ECharts 热力图：样式丰富，交互性强，适合需要复杂视觉效果的场景

6.2 组件化设计

采用 Vue 3 组件化开发，将地图功能拆分为多个独立组件，提高代码复用性和可维护性：

• popHover.vue：悬停弹窗组件
• popClick.vue：点击弹窗组件
• layerPanel.vue：图层控制面板组件
• GisTool.vue：地图工具组件

6.3 灵活的数据配置

通过 JSON 配置文件和动态参数构建，实现了数据与视图的分离，便于系统扩展和维护：

// 动态构建热力图配置
let layerConfig = {
  heatmap: {
    layerCode: 'heatmap',
    sourceType: 'EchartsHeatmap',
    url: '/static/geojson/heatmap/industry/fengtai_company_'+jsonPath+'.json',
    title: '热力图',
    visible: true
  }
}

6.4 响应式设计

系统采用响应式设计，适配不同屏幕尺寸，支持全屏显示，提供良好的用户体验。

7. 应用场景

1. 产业布局分析：展示不同产业的空间分布特征
2. 企业聚集研究：分析企业的空间聚集模式
3. 城市规划辅助：为城市规划提供数据支持
4. 商业选址决策：辅助企业进行商业选址
5. 公共服务优化：优化公共服务设施的空间布局

8. 总结与展望

本项目基于 Vue 3 + OpenLayers + ECharts 技术栈，实现了一个功能完善、性能优异的二维热力图可视化系统。系统采用了组件化设计、双引擎热力图实现、灵活的数据配置等技术亮点，能够满足各类空间数据可视化需求。

未来可以从以下几个方面进行优化和扩展：

1. 3D 热力图支持：集成 3D 地图引擎，实现 3D 热力图效果
2. 实时数据更新：支持实时数据推送和热力图动态更新
3. 数据挖掘功能：增加聚类分析、热点识别等数据挖掘功能
4. 移动端适配：优化移动端体验，支持触摸交互
5. 多源数据融合：支持融合不同来源、不同格式的数据

通过不断的技术创新和功能扩展，该系统可以更好地服务于城市规划、商业分析、公共服务等领域，为决策提供更加直观、科学的数据支持。
