在当今电子设备设计中，工程师常常面临一个挑战：如何在有限的空间和成本内实现功能的多样化和高效性。FT60F210-URT 正是为解决这一问题而生。它以极小的封装（SOT23-6）和高度集成的设计，提供了从存储到外设的全面功能，适用于各种对空间和成本敏感的应用场景。本文将深入解析 FT60F210-URT 的系统框图、管脚定义以及其核心特性，帮助工程师快速掌握其设计要点，提升开发效率。

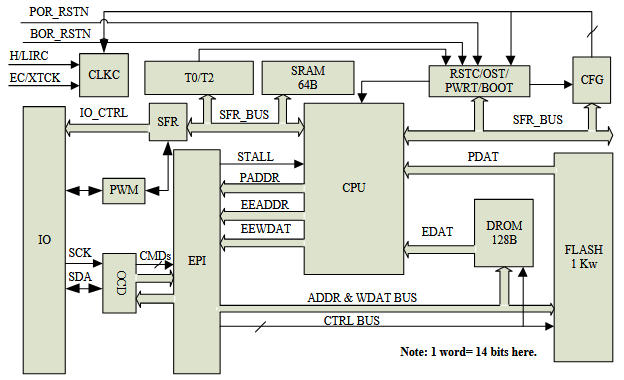

系统框图：一眼看完所有模块
关键信号链：
HIRC/LIRC → 时钟选择器 → CPU/Timer/PWM → GPIO → 外部世界
Touch 模块共享 GPIO，内部 10 nF 基准电容，无需外接。

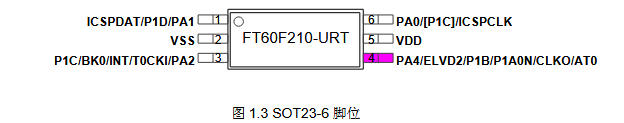

管脚图（SOT23-6）与复用关系
| 管脚 | 名 | 主功能 | 第二/复用 | 说明 |
|---|---|---|---|---|
| 1 | VDD | 2.0-5.5 V 供电 | --- | 内置 LVR 2.0/2.2/2.5...4.1 V 可选 |
| 6 | VSS | 地 | --- | 星点接地 |
| 2 | PA0 | 数字 IO | ICSPCLK/TK0/P1C | 烧录时钟+触摸通道+PWM |
| 3 | PA1 | 数字 IO | ICSPDAT/TK1/P1D | 烧录数据+触摸+PWM |
| 5 | PA2 | 数字 IO | INT/T0CKI/TK2/P1C | 外部中断/计数器输入/触摸 |
| 4 | PA4 | 数字 IO | CLKO/ELVD1/P1B/P1A0N | 时钟输出/外部LVD/PWM |
设计提示：
-
烧录时 PA0/PA1 为 ICSP 接口，完成后自动回归 GPIO。
-
PA4 源电流三档可调（3/6/24 mA），直接推 LED 省限流电阻。
-
触摸走线尽量短，TKCAP 脚（PA3 在 SOP8 封装）在 URT 封装未引出，内部已接 10 nF。
存储器与资源
| 项目 | 容量 | 备注 |
|---|---|---|
| Flash | 1K ×14 | 0x000-0x3FF，最后 16 字为中断向量 |
| SRAM | 64 B | 0x20-0x5F，Bank0 |
| EEPROM | 128 B | 独立地址空间，2 ms 自定时写完成 |
| 堆栈 | 8 级硬件 | 不可软件访问，子程序/中断自动压栈 |

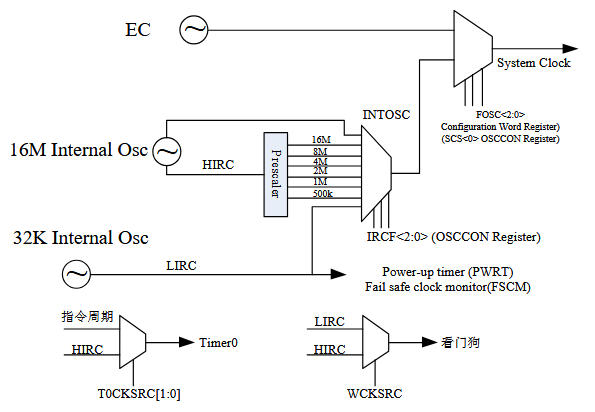

时钟与功耗：16 MHz 只要 0.55 mA
-
HIRC 出厂校准 ±2 %，-40-85 ℃ 全温区 ±4 %
-
1.9 V 即可跑 8 MHz；16 MHz 需 2.7 V
-
睡眠电流：WDT 关闭 0.1 µA；WDT 开启 2.5 µA；LVD 开启 24 µA
外设速览
| 外设 | 说明 |
|---|---|
| Timer0 | 8 位，共用 8 位预分频，可外部计数 |
| Timer2 | 16 位，PR2 双缓冲，后分频 1-16 |
| PWM1 | 4 路独立 16 位占空比，P1A 带互补死区，最高 256 kHz（16M/64/1024） |
| Touch | 4 通道，自动扫描，阈值可设，中断唤醒 |
| WDT | 16 位，LIRC/HIRC 可选，1-65536 分频 |
| LVD | 1.2-4.0 V 8 档，可测外部电压，作刹车源 |
开发三部曲
-
硬件 ：
VDD→104 电容→VSS；PA0/PA1 预留 ICSP 焊盘；PA4 直推 LED 用 24 mA 档。
-
软件 ：
35 条指令，1 个硬件断点，FMD 免费 OCD 调试器支持单步/暂停/观察。
-
烧录 ：
5 线 ICSP（VDD、VSS、PA0、PA1、MCLR），量产用裸片卷带，1 秒烧写。
典型应用：两颗外围的 RGB 闪灯
VDD ──►104──┐
C
│
PA4──LED_R──┤
PA0──LED_G──┤ 共阳 RGB
PA1──LED_B──┘
PA2──按键（触摸或机械）
VSS─────────►GND占空比 256 级调光，Timer2 中断 1 ms 刷新，整机待机 2 µA------纽扣电池玩半年。
总结
FT60F210-URT 把"最小系统"浓缩成一颗 SOT23-6：
-
供电 1.9-5.5 V，Flash + EEPROM 双存储
-
16 MHz 高速 + 32 kHz 低速，四路 PWM 直推 LED
-
触摸按键、外部中断、WDT 唤醒，睡眠 0.1 µA
