[1]模型简介：COMSOL Multiphysics生成粗糙裂隙，可考虑分形系数。 [2]案...

$1$ 模型简介：COMSOL Multiphysics生成粗糙裂隙，可考虑分形系数。 $2$ 案例内容：数值模型，matlab数据。 $3$ 模型特色：额外点云法生成粗糙裂隙视频+代码。

裂隙的粗糙度直接影响着地下流体运移规律，这种天然的不规则形态用传统建模方法总显得"太乖了"。最近在COMSOL里尝试用分形算法生成更贴近现实的裂隙面，配合Matlab做动态展示，意外发现几个实用技巧。

生成裂隙面的核心代码其实藏在COMSOL的Application Library里。找到"FractureFlow"案例中的这段几何脚本：

java 复制代码

double Df = 2.3; //分形维度
int n = 6; //迭代次数
double[][] profile = new double[n][2];
for(int i=0; i<n; i++){
    profile[i][0] = i*0.1;
    profile[i][1] = Math.pow(0.5, (3-Df)*i); //高度衰减系数
}

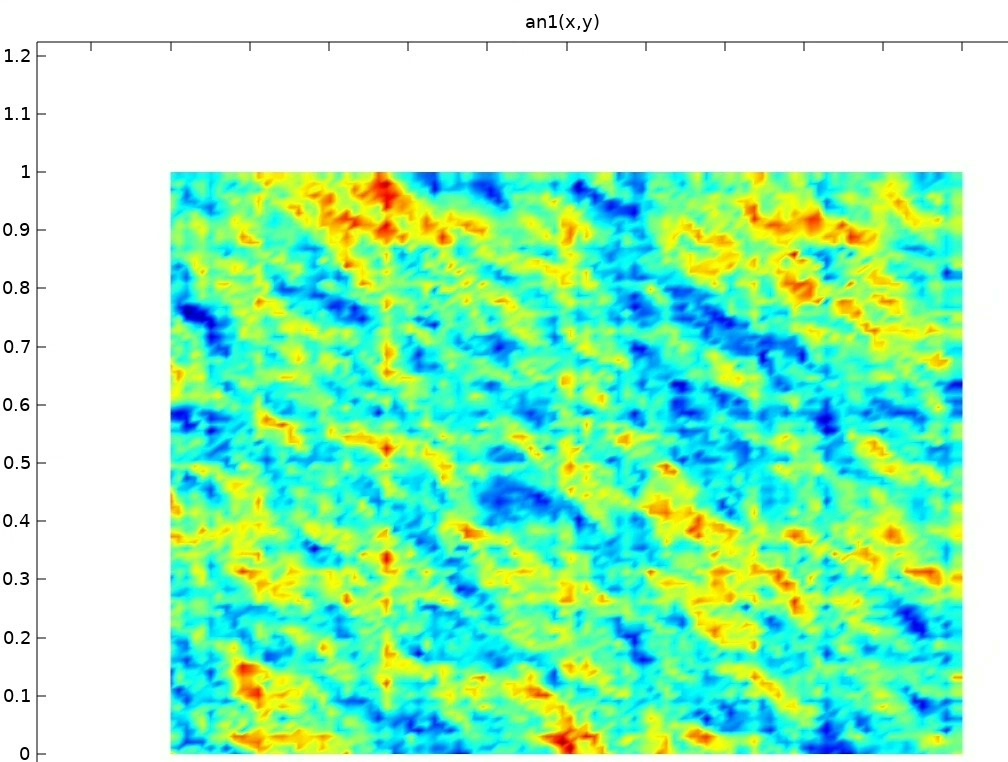

这里的分形维度Df控制着表面的崎岖程度。当Df=2时得到光滑平面，Df接近3时表面会像碎岩般粗糙。实测发现Df在2.1-2.5之间生成的裂隙面最接近页岩CT扫描结果。

Matlab处理裂隙数据时有个坑：COMSOL导出的.dat文件包含冗余头信息。用这个预处理代码快速提取坐标点：

matlab 复制代码

rawData = fileread('fracture.dat');
dataPart = regexp(rawData,'\d+\.\d+E[+-]\d+','match');
points = sscanf(sprintf('%s ',dataPart{:}),'%f',[3,inf])';

得到点云后，用scatter3画静态图太普通。我们改用动态视角旋转生成演示视频：

matlab 复制代码

v = VideoWriter('fracture.mp4','MPEG-4');
open(v);
for angle = 0:2:360
    view(angle,30);
    drawnow
    frame = getframe(gcf);
    writeVideo(v,frame);
end
close(v);

为了让效果更炫，在颜色映射上动了点手脚------将z坐标归一化后映射到parula色谱，再用alpha通道根据曲率设置透明度。这样旋转时能看到裂隙内部的高低起伏，就像拿着手电筒在岩洞里勘探。

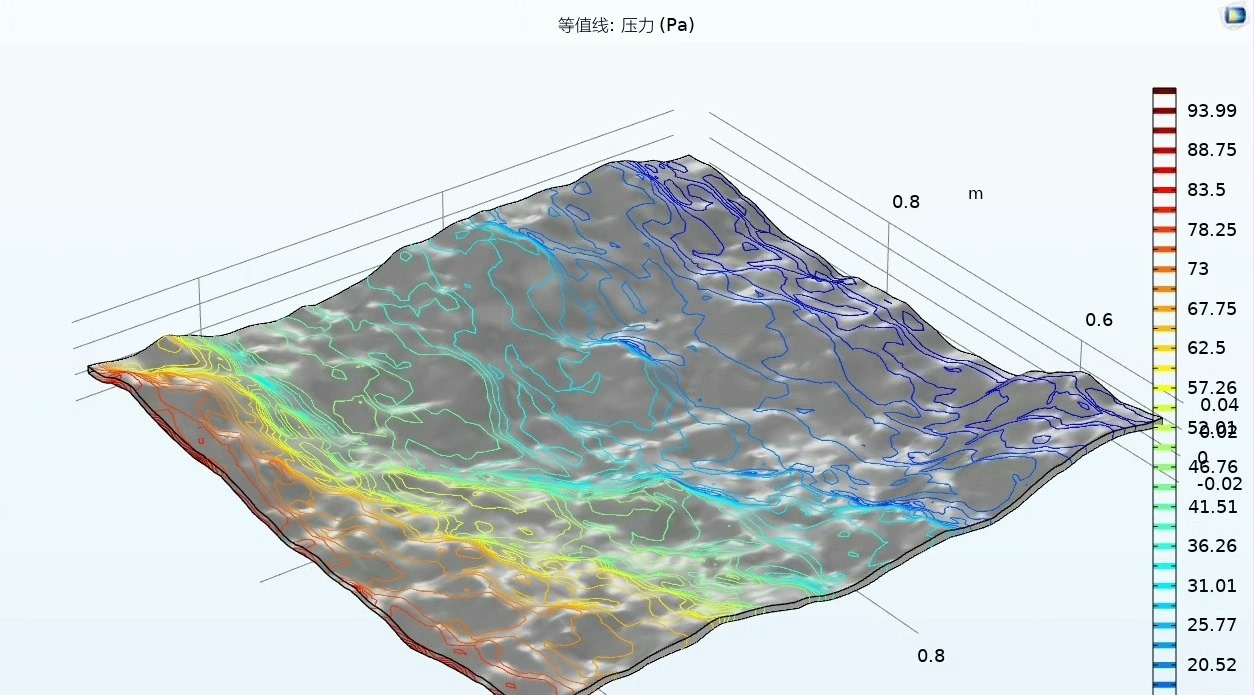

这种"COMSOL建模+Matlab后处理"的工作流，在处理多物理场耦合问题时尤其有用。比如在渗流计算后，直接把压力场数据喂给Matlab做流线可视化，比单纯看云图生动得多。最近正在尝试用Three.js把结果搬上网页，这样连评审专家都能在手机上看交互式裂隙模型了。

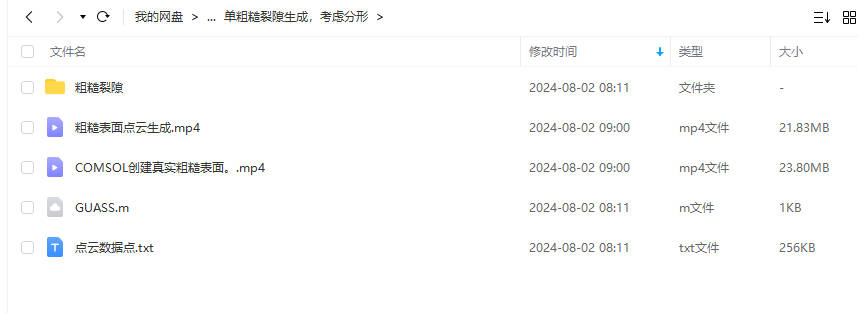

（代码和效果视频已上传GitHub，需要的朋友评论区自取）
