matlab使用NSGA-II算法联合maxwell进行结构参数优化仿真案例，数据实时交互。 五变量

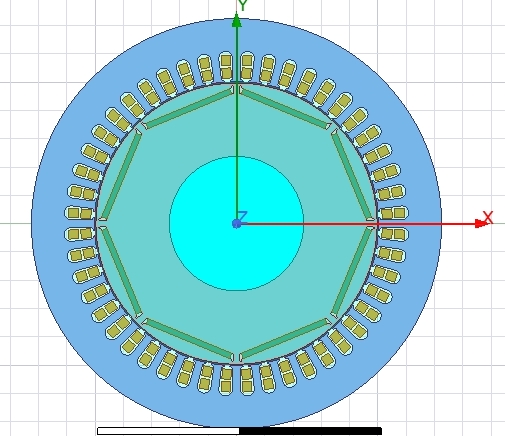

matlab使用NSGA-II算法联合maxwell进行结构参数优化仿真案例，数据实时交互。 五变量，三优化目标（齿槽转矩，平均转矩，转矩脉动） 即算法只负责生成子代参数值，优化目标值由maxwell实时计算得出，再返回到算法进行非支配排序及寻优。 算法得到的是真实pareto前沿。 已经解决并行计算问题，可以根据计算机核心数量，调整并行运行计算数。

一、系统整体定位与代码架构

本系统是一套基于Matlab平台开发的NSGA-II（非支配排序遗传算法Ⅱ）与Maxwell电磁仿真软件联合的电机结构参数优化解决方案，核心目标是通过算法驱动的自动化迭代，实现电机关键性能指标的多目标优化。代码整体采用模块化设计，共包含24个核心文件，覆盖从参数初始化、遗传操作执行、仿真数据交互到结果分析可视化的全流程，形成"算法控制-仿真计算-结果反馈"的闭环优化体系。

matlab使用NSGA-II算法联合maxwell进行结构参数优化仿真案例，数据实时交互。 五变量，三优化目标（齿槽转矩，平均转矩，转矩脉动） 即算法只负责生成子代参数值，优化目标值由maxwell实时计算得出，再返回到算法进行非支配排序及寻优。 算法得到的是真实pareto前沿。 已经解决并行计算问题，可以根据计算机核心数量，调整并行运行计算数。

从代码组织结构来看，系统可划分为核心控制层 、算法执行层 、仿真交互层 、数据处理层 与结果展示层 五大层级。核心控制层以mainnsga2_optimization.m为入口，统筹调度各模块；算法执行层包含遗传操作、非支配排序等核心算法逻辑；仿真交互层负责与Maxwell进行数据通信；数据处理层完成参数转换、目标函数计算等任务；结果展示层实现优化过程与最终结果的可视化呈现，各层级通过函数调用与数据传递实现协同工作。

二、核心代码文件功能详解

2.1 主控制文件：main_nsga_2_optimization.m

作为系统入口，该文件承担着优化流程初始化、参数配置、模块调度与整体流程控制的核心职责，是整个系统的"指挥中枢"。

2.1.1 初始化配置功能

代码首先通过clc、clear、close all完成环境清理，随后定义关键优化参数：

• 种群规模（pop=10）：设定每代参与进化的个体数量，直接影响算法搜索效率与多样性
• 迭代次数（gen=1，可根据需求调整）：控制优化过程的终止条件
• 目标函数数量（M=3）：对应电机平均转矩、转矩脉动、最大齿槽转矩三个优化目标
• 参数维度（V=6）：定义待优化的电机结构参数数量（如Bs0、O2等）
• 并行任务数（tesknumber=10）：基于CPU核心数配置，用于并行执行Maxwell仿真任务，提升效率
• 参数边界（minrange*/max* range）：设定6个结构参数的取值范围，约束为[-1,1]的标准化区间，后续通过编码转换为实际工程值

同时，代码通过actxserver创建Maxwell的COM接口实例，调用Desktop.OpenProject批量加载"待调用工程文件"目录下的Maxwell项目（program01.aedt至program10.aedt），为后续仿真交互做好准备。

2.1.2 优化流程调度功能

1. 种群初始化 ：调用initialize_variables函数生成初始种群，该种群矩阵包含决策变量与对应目标函数值，为优化迭代提供初始数据
2. 非支配排序初始化 ：通过nondominationsort_mod函数对初始种群进行等级划分与拥挤度计算，确定初始非支配解集
3. 迭代控制 ：通过for循环实现多代进化，每代依次执行：
   • 父代选择：调用tournament*selection**函数基于竞标赛策略筛选优质父代个体
   • 遗传操作：调用genetic* operator函数完成交叉、变异，生成子代种群
   • 种群合并：将父代与子代种群合并，形成中间种群
   • 非支配排序：对中间种群重新排序，确定个体优先级
   • 种群更新：调用replace_chromosome函数选择最优个体，组成新一代种群
4. 结果保存与可视化 ：每代迭代过程中，通过save函数保存种群数据（如child_all、chromosomealltrue），并调用绘图函数实时展示种群分布，优化结束后生成Pareto前沿图与搜索过程图

2.2 参数初始化模块：initialize_variables.m

该文件实现优化初始种群的生成与目标函数值的并行计算，是算法启动的"数据源头"，核心功能围绕"均匀生成有效种群"与"高效计算目标值"展开。

2.2.1 种群生成功能

1. 参数编码与范围约束 ：
   • 采用实数编码方式，避免二进制编码的精度损失与解码开销
   • 通过qrandstream与qrand函数生成服从均匀分布的N×V矩阵（N为种群规模，V为参数维度），确保初始个体分布均匀，提升算法全局搜索能力
   • 结合minrange**与max range参数边界，通过公式f(i,j) = min(j) +(2/n)* r(i,j)将随机生成的数值映射到标准化区间，保证所有个体满足工程约束

1. 种群矩阵构造 ：
   • 种群矩阵每一行代表一个"个体"，前V列存储决策变量（待优化的结构参数编码值），后续列预留用于存储目标函数值
   • 代码通过双重循环遍历每个个体的每个参数，确保参数生成的准确性与规范性

2.2.2 并行目标函数计算功能

为提升初始种群目标函数值的计算效率，代码采用分组并行策略：

1. 按tesknumber（并行任务数）将初始种群拆分为多个子组，避免单次启动过多Maxwell实例导致系统资源占用过高
2. 利用parfor循环（并行计算指令）调用evaluate_objective函数，同时对不同子组的个体进行目标函数评估
3. 若种群总数无法被tesknumber整除，通过mod函数处理剩余个体，确保所有个体均能被计算
4. 最终将计算得到的目标函数值（存储于H矩阵）与决策变量矩阵合并，形成完整的初始种群矩阵（包含参数与目标值），为后续遗传操作提供数据基础

2.3 遗传操作模块：genetic_operator.m

该文件是NSGA-II算法的核心执行单元，实现了"选择-交叉-变异"三大遗传操作，同时集成子代种群的目标函数并行评估功能，是算法实现种群进化与寻优的关键。

2.3.1 交叉操作功能

1. 父代选择机制 ：
   • 代码通过rand(1) < cp（cp=0.8为初始交叉概率）判断是否执行交叉操作
   • 采用随机选择策略，通过round(N*rand(1))从父代种群中选择两个父本（parent1*、parent* 2），并通过while循环确保两个父本不相同，避免无效交叉
2. 模拟二进制交叉（SBX）实现 ：
   • 针对每个决策变量，通过u(j) = rand(1)生成随机数，根据u(j)是否小于0.5计算交叉分布系数bq(j)，控制交叉幅度
   • 基于父本参数与bq(j)，通过公式计算两个子代个体（child1*、child* 2）的参数值，实现基因重组
   • 交叉后通过边界检查（if child1(j) > ulimit(j)）将超出范围的参数截断至合理区间，确保子代个体的有效性
3. 子代初始化 ：将子代个体的目标函数值列（V+1至M+V列）初始化为[0 0 0]，等待后续评估

2.3.2 变异操作功能

当不满足交叉条件（rand(1) >= cp）时，代码执行变异操作：

1. 父本选择 ：随机选择一个父本（parent_3）作为变异对象
2. 多项式变异实现 ：
   • 生成随机数r(j)，根据r(j)是否小于0.5计算变异步长delta(j)，控制变异程度
   • 通过child3(j) = child3(j) + delta(j)实现参数变异，同样进行边界检查与截断处理
3. 子代构造 ：变异生成的子代个体（child_3）目标函数值列同样初始化为[0 0 0]

2.3.3 子代种群目标函数评估功能

代码在生成子代种群后，采用与初始种群相同的分组并行策略：

1. 按tesknumber拆分子代种群，通过parfor循环调用evaluate_objective函数
2. 对每个子代个体计算目标函数值，结果存储于H矩阵
3. 最终将子代决策变量与H矩阵合并，形成完整的子代种群矩阵（含参数与目标值），用于后续种群合并与选择

2.4 仿真交互模块：evaluate_objective.m

该文件是系统与Maxwell仿真软件交互的"桥梁"，实现了从算法参数到仿真参数的转换、Maxwell仿真控制、仿真结果提取与目标函数计算的全自动化流程，无需人工干预。

2.4.1 参数转换功能

代码首先完成算法内部编码值到实际工程参数的转换，这是确保仿真准确性的关键步骤：

1. 编码值解码 ：通过roundn函数（保留2位小数）将标准化区间[-1,1]的编码值转换为实际物理参数，例如：
   • x1=roundn(1+1*(1+x(1)),-2)：将Bs0的编码值转换为实际长度（单位mm）
   • 类似地完成O2、t、Hpm、Wpm、O1共6个参数的转换，每个参数的转换公式均基于工程经验设定，确保参数范围符合电机设计规范
2. 参数格式封装 ：通过num2str将数值转换为字符串，再通过strcat添加单位（如"mm"），形成Maxwell可识别的参数格式（如"2.50mm"）

2.4.2 Maxwell仿真控制功能

1. 仿真实例激活 ：通过actxserver('Ansoft.ElectronicsDesktop')创建Maxwell COM接口实例，调用GetAppDesktop获取桌面对象，RestoreWindow激活窗口，确保仿真可正常执行
2. 项目与设计切换 ：
   • 通过mod(i,tesknumber)对个体编号分组，确定当前个体对应的Maxwell项目（Qi=strcat('program0',num2str(Qi))）
   • 调用SetActiveProject激活指定项目，SetActiveDesign切换至"load"（负载）与"noload"（空载）两种设计场景，分别对应不同仿真需求
3. 参数修改 ：通过invoke(Project, 'ChangeProperty', ...)函数，按Maxwell项目变量格式修改6个结构参数（Bs0、O2、t等），实现算法参数到仿真模型的传递
4. 仿真执行 ：调用Design1.AnalyzeAll与Design2.AnalyzeAll分别执行负载与空载场景的仿真计算，无需手动点击仿真按钮

2.4.3 仿真结果提取与目标函数计算功能

1. 结果文件导出 ：
   • 调用GetModule('ReportSetup')获取Maxwell报告模块，通过UpdateReports更新仿真报告（如"Torque Plot 1""Torque Plot 2"）
   • 利用ExportToFile将报告数据导出为CSV文件，存储路径为"过程数据"目录，文件名包含个体编号（如Tavg_01.csv对应第1个个体的平均转矩数据）
2. 数据读取与目标函数计算 ：
   • 通过importdata读取CSV文件数据，提取关键性能指标：
   • 从Tavg**.csv****中读取平均转矩，取倒数作为第一个目标函数值（f(1)=1/f(1)），使"越小越优"的支配关系成立
   • 从Trip** .csv中读取转矩脉动，直接作为第二个目标函数值（f(2)）
   • 从maxTcog_*.csv中读取最大齿槽转矩，作为第三个目标函数值（f(3)）
3. 异常处理 ：通过try-catch语句捕获仿真失败场景，当仿真出错时，自动赋值默认目标函数值（f(1)=1/1、f(2)=0.3、f(3)=0.5），避免因仿真异常导致整个优化流程中断，提升系统鲁棒性

2.5 非支配排序模块：non_domination_sort_mod.m

该文件实现NSGA-II算法的核心排序逻辑------快速非支配排序与拥挤度计算，是区分NSGA-II与传统遗传算法的关键，直接决定算法对多目标优化问题的求解能力。

2.5.1 快速非支配排序功能

代码通过三重循环完成个体间支配关系的判断与非支配等级划分：

1. 支配关系判断 ：
   • 外层循环遍历每个个体（i=1:N），中层循环遍历其他个体（j=1:N），内层循环对比两个个体的M个目标函数值
   • 通过domless*、dom* equal、dom*more**三个变量统计目标函数值的"小于""等于""大于"关系：
   • 若dom* less == 0 && domequal ~= M*：表示个体i受个体j支配，individual(i).n（支配个体i的数量）加1
   • 若dom* more == 0 && dom_equal ~= M：表示个体i支配个体j，将j添加到individual(i).p（个体i支配的集合）中
2. 非支配等级划分 ：
   • 初始将individual(i).n == 0（无支配个体）的个体划分为第1级（x(i,M + V + 1) = 1），加入初始非支配解集F(1).f
   • 通过循环迭代，对当前等级个体所支配的个体，将其n值减1，当n == 0时，将其划分为下一级（front + 1），直至所有个体完成等级划分
   • 最终通过sort函数按非支配等级对种群进行排序，形成 sortedbasedon_front矩阵，确保优质个体优先保留

2.5.2 拥挤度计算功能

拥挤度用于衡量同一非支配等级内个体的分布密度，避免解集聚集，保证Pareto前沿的均匀性：

1. 边界个体处理 ：对每个目标函数维度，将排序后第一个与最后一个个体的拥挤度设为Inf（无穷大），确保边界个体不被淘汰
2. 中间个体拥挤度计算 ：
   • 对同一等级内的中间个体，通过公式(nextobj - previous obj)/(fmax - fmin)计算该目标函数维度上的拥挤距离（nextobj**为后一个个体目标值，previous obj为前一个个体目标值，fmax*/f* min为该目标函数的最大值/最小值）
   • 将所有目标函数维度的拥挤距离求和，得到个体的总拥挤度，存储于种群矩阵的对应列中
3. 种群整合：将非支配等级与拥挤度信息添加到种群矩阵，形成包含"决策变量-目标函数值-非支配等级-拥挤度"的完整种群数据，为后续种群选择提供依据

2.6 种群更新模块：replace_chromosome.m

该文件实现NSGA-II算法的精英保留策略，负责从"父代+子代"的中间种群中选择最优个体，组成新一代种群，确保种群进化方向的正确性。

2.6.1 种群排序功能

代码首先通过sort(intermediate*chromosome(:,M + V + 1))*按非支配等级对中间种群进行升序排序，得到 sorted chromosome矩阵，确保非支配等级高（数值小）的个体优先被考虑。

2.6.2 精英选择功能

1. 等级优先选择 ：通过循环遍历每个非支配等级（i=1:maxrank*）：
   • 计算当前等级个体的最大索引（current* index）
   • 若当前等级个体数量未超出种群规模（currentindex < pop*）：将该等级所有个体直接纳入新一代种群
   • 若当前等级个体数量超出种群规模（current* index > pop）：计算需要保留的个体数量（remaining = pop - previousindex*），对当前等级个体按拥挤度降序排序，选择前remaining个个体纳入新一代种群，确保保留分布均匀的优质个体
   • 若current* index == pop：直接将该等级及之前等级的个体纳入种群，完成选择
2. 种群输出 ：最终生成规模为pop的新一代种群矩阵，确保种群规模稳定，为下一轮迭代提供优质父本

2.7 收敛性分析模块：Convergence_analysis.m

该文件实现优化过程的收敛性监控与交叉概率自适应调整功能，通过量化收敛程度，动态优化算法参数，平衡全局搜索与局部收敛能力。

2.7.1 收敛性量化功能

1. 非支配解集维护 ：
   • 通过find(chromosome(:,M + V + 1)==1)提取当前代的非支配解集（等级为1的个体），存储于P{i}中
   • 将当前代非支配解集与历史非支配解集合并，得到参照集Pand（历代非支配解集并集的非支配集），确保参照集始终包含最优解
2. 标准化距离计算 ：
   • 计算参照集各目标函数的最大值（fmax*）与最小值（f* min），作为标准化基准
   • 对当前代非支配解集中的每个个体（u=1:length(P{i})），计算其与参照集中每个个体的欧氏距离（基于标准化后的目标函数值），取最小值作为该个体的"最小隶属度标准化距离"（d(u)）
3. 收敛性程度计算 ：通过C(i)=sum(d(j))/p（p为当前代非支配解集规模）计算当前代的收敛性程度，C(i)越小表示当前代解集越接近参照集，收敛效果越好

2.7.2 交叉概率自适应调整功能

为避免算法陷入局部最优，代码设置自适应调整逻辑：

• 当迭代次数i>81（跳过初始不稳定阶段）且C(i)（当前收敛程度优于前一代）时，将交叉概率``cp``增加0.001，增强局部搜索能力
• 同时设置cp上限（if cp>0.99, cp=0.99），避免交叉概率过高导致种群稳定性下降
  • 最终返回调整后的交叉概率f=cp，为下一轮遗传操作提供参数

2.8 最优个体分析模块：Optimal_individual.m

• 该文件专注于最优非支配解的筛选与分析，通过隶属函数计算与支配值评估，确定每代最优个体，为优化结果的工程应用提供依据。

2.8.1 隶属函数计算功能

1. 数据加载 ：通过load paretojieji读取当前代非支配解集数据（paretojieji矩阵存储非支配解的目标函数值）
2. 隶属度计算 ：
   • 对每个目标函数（转矩脉动F1、效率倒数F2、平均转矩倒数F3），基于其在非支配解集中的最大值（F1max*）与最小值（F1* min），通过分段函数计算隶属度y1/y2/y3：
   • 当目标函数值小于最小值时，隶属度为1（完全满足需求）
   • 当目标函数值大于最大值时，隶属度为0（完全不满足需求）
   • 当目标函数值介于两者之间时，通过线性插值计算隶属度，实现目标函数值到"满足程度"的转换

2.8.2 最优个体筛选功能

1. 支配值计算 ：
   • 通过u = sum(y1)+sum(y2)+sum(y3)计算隶属度总和，作为归一化基准
   • 通过uk0 = y1.^2+y2+y3.^1.6计算个体的加权支配值，再通过uk = uk0./u完成归一化，uk越大表示个体综合性能越优
2. 最优个体定位 ：通过[~,n] = max(yu)（yu=uk'）找到支配值最大的个体索引n，返回f1=n，为后续最优个体跟踪与结果分析提供位置信息

2.9 结果可视化模块：realgroup.m与绘图逻辑

2.9.1 参数转换功能（realgroup.m）

• 该文件实现算法内部编码值到实际工程参数的批量转换，为结果可视化与工程应用提供直观数据：
  • 对种群矩阵中的6个决策变量，按与evaluate_objective.m一致的公式进行解码（如x(:,1)=roundn(1+1*(1+x(:,1)),-2)），并保留2位小数
  • 对目标函数值进行格式调整：将平均转矩的倒数转换为实际平均转矩（x(:,7)=1./x(:,7)）、转矩脉动转换为百分比形式（x(:,8)=100.*x(:,8)）
  • 最终返回包含"实际结构参数-实际目标函数值"的矩阵f1，为可视化提供数据支持

2.9.2 可视化绘图功能（集成于main_nsga_2_optimization.m）

• 代码通过多图展示优化过程与结果：
  1. 实时种群分布图（figure1） ：每代迭代后，调用plot3绘制当前代种群的三维散点图（x轴：平均转矩，y轴：转矩脉动，z轴：最大齿槽转矩），通过grid on与坐标轴标签增强可读性，pause(0.005)实现动态刷新，方便用户实时监控算法搜索轨迹
  2. 搜索过程全图（figure2） ：优化结束后，通过scatter3绘制所有迭代过程中个体的分布，结合colormap(jet)与colorbar实现个体生成顺序的颜色编码，直观呈现算法搜索范围的变化
  3. Pareto前沿图（figure3） ：调用plot3绘制最终非支配解集的三维分布，以红色星号（'r*'）标记，清晰展示多目标优化的最优解集合，为工程决策提供直观参考

三、代码功能协同流程

• 系统通过"初始化-迭代-终止-输出"四个阶段实现完整优化，各模块功能协同流程如下：

3.1 初始化阶段

1. mainnsga2_optimization.m完成参数配置与Maxwell项目加载
2. initializevariables.m**生成初始种群，调用evaluate objective.m并行计算目标函数值
3. nondominationsort_mod.m对初始种群进行非支配排序与拥挤度计算
4. 初始化参照集Pand与交叉概率cp

3.2 迭代阶段（每代循环）

1. 父代选择 ：tournament_selection.m基于非支配等级与拥挤度选择父代个体
2. 遗传操作 ：geneticoperator.m**执行交叉变异，生成子代种群，调用evaluate objective.m计算子代目标函数值
3. 种群合并：合并父代与子代种群，形成中间种群
4. 非支配排序 ：nondominationsort_mod.m对中间种群排序
5. 种群更新 ：replace_chromosome.m选择最优个体，组成新一代种群
6. 收敛性分析 ：Convergence_analysis.m计算收敛性程度，调整交叉概率
7. 最优个体分析 ：Optimal_individual.m确定当前代最优个体
8. 可视化更新：绘制当前代种群分布，保存中间数据

3.3 终止阶段

• 当迭代次数达到gen设定值时，停止迭代，关闭Maxwell实例，释放系统资源

3.4 输出阶段

1. 生成搜索过程全图、Pareto前沿图
2. 保存child_all（所有子代个体）、chromosomealltrue（实际参数与目标值）、Paretojieji（最终非支配解集）等关键数据
3. 输出每代最优个体的目标函数值，为工程设计提供数据支持

四、代码功能核心特点

1. 全自动化交互：从参数传递、仿真执行到结果提取，全程无需人工操作Maxwell，通过COM接口实现Matlab与Maxwell的无缝通信，大幅提升优化效率
2. 鲁棒性设计 ：包含仿真异常处理（try-catch）、参数边界约束、收敛性自适应调整等机制，确保系统在复杂工况下稳定运行
3. 并行计算优化 ：基于parfor与分组策略实现多实例Maxwell并行仿真，显著缩短迭代耗时，尤其适用于大规模种群与多代迭代场景
4. 工程实用性强：所有决策变量与目标函数均对应电机实际设计参数与性能指标，优化结果可直接用于工程落地，同时提供隶属函数与支配值分析，辅助工程师进行方案选择
5. 可扩展性高 ：模块化设计使各功能模块可独立修改，例如可通过调整evaluateobjective.m**中的参数转换公式适配不同类型电机，或修改non dominationsortmod.m中的排序逻辑优化算法性能

五、总结

• 本系统代码通过模块化设计与精细化功能实现，构建了一套完整的NSGA-II与Maxwell联合优化解决方案。从代码功能来看，各文件既各司其职又协同配合，覆盖了多目标优化的全流程：mainnsga 2optimization.m**统筹全局，genetic operator.m与nondomination sortmod.m**实现算法核心逻辑，evaluate objective.m打通仿真交互通道，Convergenceanalysis.m**与Optimal individual.m优化结果质量，realgroup.m与绘图逻辑实现结果可视化。
• 整套代码的核心价值在于将复杂的多目标优化算法与专业的电磁仿真工具深度融合，通过自动化与并行化设计，降低了电机优化设计的技术门槛，提升了设计效率与精度，为电机工程领域的多目标优化问题提供了可落地的技术方案。
•
