HC32F460中断向量系统解析

华大半导体的不同型号单片机在中断系统设计上采用了差异化的架构。相较于传统的固定中断映射方式，HC32F460提供了一套高度可配置的中断管理系统。

架构对比

• HC32F448：采用传统设计，仅前16个中断向量可配置，其余固定映射

• HC32F460：全部144个中断向量均支持灵活配置，分为三个层级

三级可配置架构

1. 全局自由配置层（向量0-31）

• 完全自由选择：每个向量可从所有中断源中任选其一

• 应用场景：关键实时中断，需快速响应的外设

• 特点：提供最大的分配灵活性

2. 分组选择层（向量32-127）

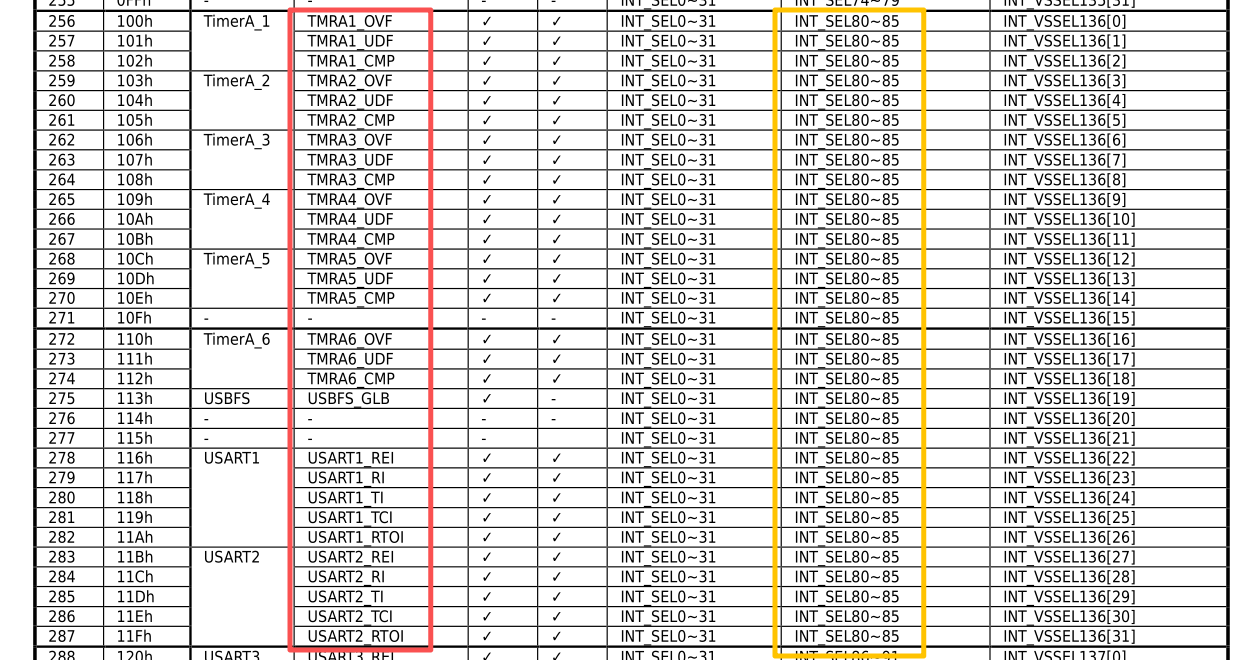

• 限定范围选择：每个向量在指定的中断源内选择。比如80-85只能在以下这些中断源中进行选择：

• 特点：平衡灵活性与管理便利性

3. 共享向量层（向量128-143）

• 多源共享：中断源选择上相对固定，但是单个向量可服务于多个外设中断。比如以下中断源可以共享136号中断：

• 优势：高效利用向量资源，适合低优先级中断

设计价值与代价

• 优势：支持中断优先级优化、资源高效利用、适配不同封装

• 代价：增加了配置复杂度，需仔细查阅数据手册中的事件映射表

配置要点

1. 必须查阅数据手册：确定各外设的事件ID和所属分组

2. 预规划中断映射：根据应用需求合理分配中断向量

3. 统一管理配置：集中维护中断映射表以提高可维护性

这种设计虽然初学时有理解门槛，但为复杂应用提供了精细化的中断管理能力。开发时建议封装配置层，隐藏底层复杂性，使应用代码保持简洁。
