Linux网络编程：结合内核数据结构详谈epoll的工作原理

结合 file结构体、eventpoll结构体和 epitem结构体，深入讲解一下 epoll的工作原理。

epoll是一个非常经典的高性能 I/O 多路复用机制，理解其内部结构对掌握 Linux 高性能网络编程至关重要。

核心思想

epoll的核心思想是：将"维护大量连接"和"阻塞等待事件就绪"这两个任务分开 。它自己创建一个内核空间来管理所有需要监听的连接（文件描述符），应用程序只需要去这个内核空间询问"哪些连接有事件了？"即可，而无需像 select/poll那样每次都传递全量的描述符列表给内核。

下面我们通过三个核心数据结构来理解这个过程。

---

1. 三大核心数据结构

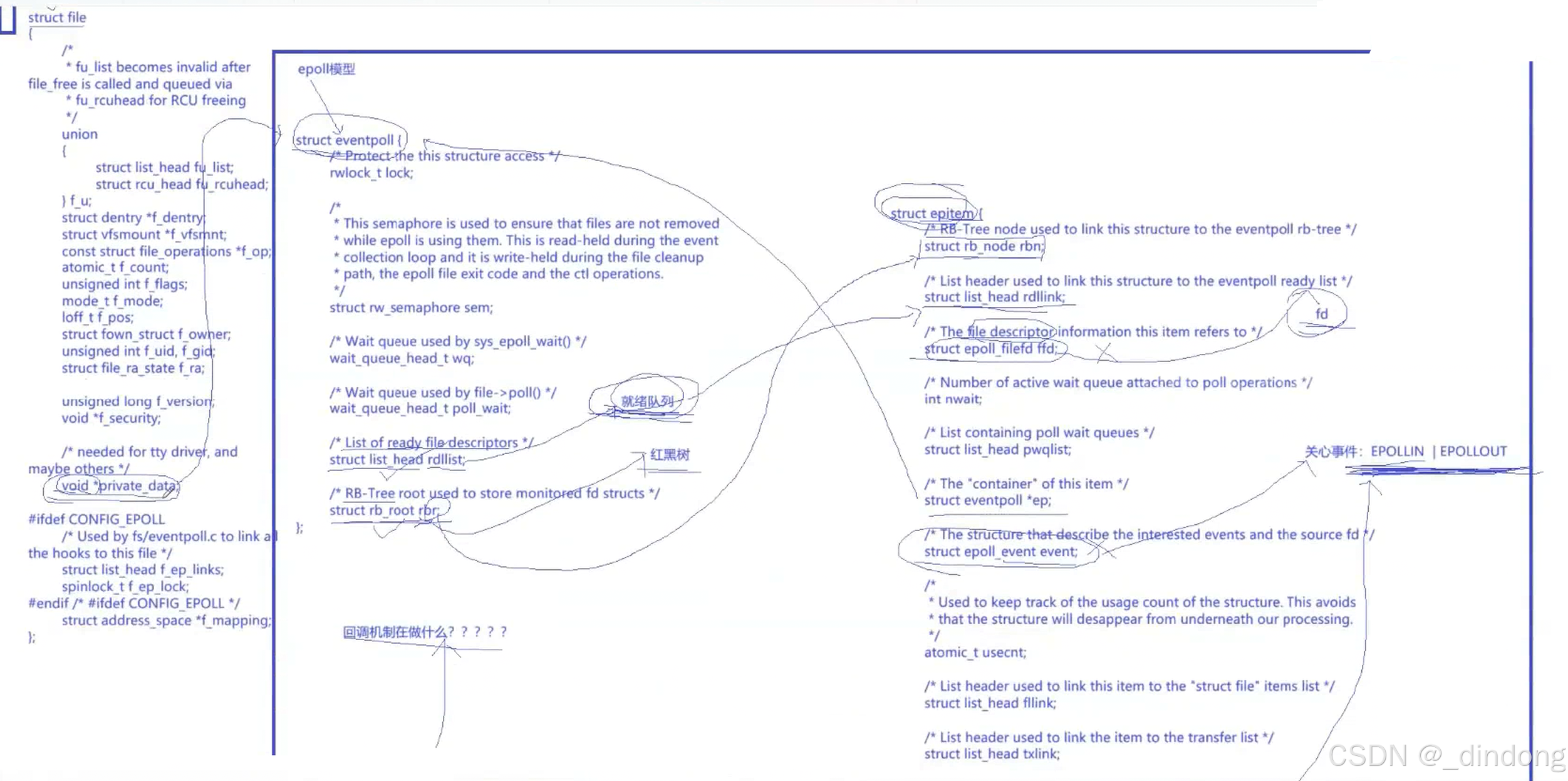

a. struct eventpoll- 总管

这个结构体是 epoll的核心，可以把它想象成 epoll实例的"大脑"或"管理中心"。当调用 epoll_create时，内核就会创建一个 eventpoll对象。

关键成员：

• rdllist(就绪列表)： ​ 这是一个双向链表，也是 epoll高效的关键。所有已经就绪（有数据可读、可写等）的连接的 epitem都会被挂到这个链表上。 ​ 这样，当 epoll_wait返回时，内核只需要检查这个链表是否为空，如果不为空，就直接将链表中的项目返回给应用程序，无需遍历所有被监视的连接。

• rbr(红黑树的根)： ​ 这是一棵红黑树，用于存储所有通过 epoll_ctl(EPOLL_CTL_ADD)添加进来的、需要监听的连接（每个连接对应一个 epitem）。红黑树的作用是高效地管理和查找这些连接。当添加、删除或修改一个监听项时，内核可以在这棵 O(log n) 时间复杂度的树中快速找到目标。

• wq(等待队列)： ​ 当应用程序调用 epoll_wait但没有任何事件就绪时，当前进程（或线程）会在这个等待队列上休眠。当某个被监视的连接有事件发生时（比如数据到达），中断处理程序或驱动除了会将对应的 epitem加入 rdllist，还会唤醒 wq上的进程，这样 epoll_wait就可以返回了。

小结：eventpoll总管着两样东西：1. 所有被监视的连接（rbr红黑树）；2. 所有已经就绪的连接（rdllist就绪链表）。

b. struct epitem- 代理人

这个结构体代表一个被 epoll监视的"项"（item），通常对应一个文件描述符（比如一个 socket）。可以把它理解为每个连接在 epoll内部的"代理人"。

关键成员：

• rbn(红黑树节点)： ​ 用于将本 epitem挂载到 eventpoll的红黑树 rbr上。

• rdllink(就绪链表节点)： ​ 用于将本 epitem挂载到 eventpoll的就绪链表 rdllist上。当该连接就绪时，它就会被链入；当事件被应用程序处理完后，它会被从链表中移除。

• ffd(文件描述符信息)： ​ 记录了这个 epitem所监视的文件描述符（fd）和其对应的 struct file指针。

• event(关注的事件)： ​ 记录了应用程序关心这个连接上的哪些事件（如 EPOLLIN可读，EPOLLOUT可写）。

• pwqlist(等待队列头)： ​ 这是一个列表，里面存放了针对这个特定连接的"回调挂钩"。更具体地说，它链接了 struct eppoll_entry对象。

c. struct file- 被监视的目标

这个结构体代表一个"打开的文件"。在 Linux 中，一切皆文件，socket 也是一个文件。每个打开的文件描述符（fd）都对应一个 file结构体。

与 epoll相关的关键成员：

• f_op(文件操作集合)： ​ 这里面包含了指向具体文件类型（如 socket、普通文件）的操作函数指针，例如 read, write, poll等。

• private_data(私有数据)：

  • 对于由 epoll_create创建的 epoll实例本身的 fd，它的 file->private_data会指向我们上面讲的 struct eventpoll对象。这样，通过 epoll的 fd 就能找到它的总管。

  • 对于一个被监视的 socket fd，它的 file->private_data指向的是 socket 相关的数据结构（如 struct socket或 struct tcp_sock）。

---

2. epoll工作流程详解

步骤一：创建 epoll实例 (epoll_create)

1. 内核创建一个 struct eventpoll对象（总管）。

2. 初始化总管的 rdllist（就绪链表）和 rbr（红黑树）。

3. 同时，内核会分配一个文件描述符（比如 epfd）和一个对应的 struct file对象。

4. 将这个 file对象的 private_data指针指向刚创建的 eventpoll对象。

5. 返回 epfd给应用程序。此后，应用程序通过操作 epfd来操作整个 epoll实例。

步骤二：添加监视连接 (epoll_ctl(EPOLL_CTL_ADD, fd, ...))

假设我们要监视一个 socket 描述符 sock_fd。

1. 应用程序调用 epoll_ctl(epfd, EPOLL_CTL_ADD, sock_fd, &event)。

2. 内核通过 epfd找到对应的 file，再通过 file->private_data找到 eventpoll总管。

3. 内核创建一个"代理人" struct epitem对象（epi）。

4. 初始化 epi：设置它监视的 fd (sock_fd)，设置它关心的事件 (event)。

5. 关键的一步 - 设置回调：

   • 内核会为这个 epitem创建一个 struct eppoll_entry（回调挂钩），并将其加入到 epi->pwqlist中。

   • 然后，内核会调用 sock_fd对应的 file->f_op->poll方法 （对于 socket，就是 sock_poll）。在调用时，它会将上面创建的"回调挂钩"传递给这个 poll方法。

   • socket 的驱动会把这个挂钩（它内部包含一个回调函数 ep_poll_callback）挂到 socket 自己的等待队列上。

   • 这意味着，当这个 socket 上有事件发生（比如数据到达）时，中断处理程序会唤醒 socket 等待队列上的所有条目，其中就包括我们的 ep_poll_callback函数！

6. 将初始化好的 epitem插入到 eventpoll的红黑树 rbr中。至此，这个连接就被 epoll接管了。

步骤三：等待事件就绪 (epoll_wait)

1. 应用程序调用 epoll_wait(epfd, events, maxevents, timeout)。

2. 内核通过 epfd找到 eventpoll总管。

3. 内核查看总管的就绪链表 rdllist：

   • 如果 rdllist不为空 ：说明已经有连接就绪了。内核将链表中的 epitem取出，将其中的事件信息填充到 events数组中，然后返回就绪的数量。这个过程是 O(1) 的。

   • 如果 rdllist为空 ：当前进程会休眠，被加入到 eventpoll的等待队列 wq上。直到超时，或者被某个连接的中断程序唤醒。

步骤四：事件触发与回调（核心中的核心）

这是 epoll高效的精髓所在。

1. 当被监视的 socket 收到数据时，网卡产生中断，内核协议栈处理数据。

2. 数据就绪后，会唤醒这个 socket 的等待队列上的所有条目。

3. 于是，在步骤二中注册的 **ep_poll_callback**​ 回调函数被调用！

4. ep_poll_callback函数做了以下几件事：

   a. 根据传入的参数，找到对应的 epitem（代理人）。

   b. 将 epitem添加到 eventpoll的**就绪链表 rdllist**​ 的末尾。

   c. 检查 epitem上的事件是否就是已就绪的事件（比如关心读，现在确实可读了）。

   d. 唤醒 eventpoll的等待队列 wq上休眠的进程。

5. 这样，在 epoll_wait中休眠的应用程序进程就被唤醒了。

步骤五：epoll_wait返回

1. 被唤醒的进程从步骤三的休眠点继续执行。

2. 它发现 rdllist不再为空，于是开始处理就绪的连接。

3. 它将 rdllist上的 epitem逐个拷贝到用户空间的 events数组中，并从 rdllist中移除。

4. epoll_wait调用返回，应用程序拿到就绪的 fd 列表，然后可以进行非阻塞的 I/O 操作了。

总结：为什么 epoll高效？

1. 避免了无效的遍历 ：select/poll需要内核在每次调用时线性扫描所有传入的 fd，而 epoll只在 epoll_ctl添加时扫描一次。事件就绪时，内核通过回调函数直接"通知" epoll，将就绪项放入链表。epoll_wait只需检查这个链表即可，时间复杂度 O(1)。

2. 高效的数据结构：使用红黑树来管理海量连接，使得增、删、改操作的时间复杂度为 O(log n)，非常适合管理成千上万的连接。

3. 共享内核/用户空间 ：epoll_wait返回时，通过 mmap等方式（如果可用）共享就绪事件列表，减少了内存拷贝的开销。

简单来说，epoll的高效就在于它从"主动轮询"变成了"事件回调" 。不是每次去问所有连接"你好了没？"，而是让每个连接在"好了"的时候主动来报告。eventpoll是总管，epitem是每个连接的代理人，而 file结构体则是连接它们与具体文件（如 socket）的桥梁。

补充：

revents

revents是 I/O 多路复用编程中一个非常关键的概念，尤其在 poll和 epoll的上下文中。它代表 "返回的事件"。

核心定义

• events : 应用程序关心/监视的事件。你告诉内核："请帮我监视这个文件描述符，如果它发生了这些事件（如可读、可写、出错等），请通知我。"

• revents : 内核返回/实际发生的事件。内核告诉你："你监视的这个文件描述符，实际上发生了这些事件。"

// 1. 内核数据结构（用户不可见）
struct epitem {          // 每个被监视的fd对应一个epitem
    struct rb_node rbn;      // 红黑树节点
    struct list_head rdllink; // 就绪链表节点
    struct epoll_filefd ffd;  // 包含fd和file指针
    struct eventpoll *ep;     // 所属的epoll实例
    uint32_t events;          // 用户关心的事件(EPOLLIN等)
    uint32_t revents;         // 实际发生的事件(类似revents概念)
    // ...
};

如果发生事件，内核会设置revents，然后将发生事件的文件描述符加入就绪队列.

完整的事件处理流程

✅ "发生事件" ​ → ✅ "内核设置 revents" ​ → ✅ "加入就绪队列"

1. 事件发生阶段

• 当被监视的文件描述符（如 socket）上发生了关心的事件（比如数据到达）

• 网卡中断或协议栈会触发相应处理

2. 回调触发阶段

• 内核调用在 epoll_ctl(ADD)时注册的 ep_poll_callback函数

• 这个回调函数是连接具体文件描述符和 epoll核心的桥梁

3. 设置 revents 阶段

// 在 ep_poll_callback 函数内部大致会发生：
epi = (struct epitem*) private_data;
// 检查实际发生的事件是否在用户关心的事件范围内
if (实际事件 & epi->event.events) {
    // 设置 revents：将实际发生的事件保存到 epitem 中
    epi->revents = 实际事件 & epi->event.events;
}

这里的关键：内核会比较"实际发生的事件"和"用户关心的事件"，只有两者有交集时才会继续处理。

4. 加入就绪队列阶段

if (epi->revents) {  // 如果有需要返回的事件
    // 将对应的 epitem 加入到 eventpoll 的 rdllist（就绪链表）
    list_add_tail(&epi->rdllink, &ep->rdllist);
}

5. 唤醒等待进程

• 唤醒在 eventpoll的等待队列 wq上休眠的进程

• 这样 epoll_wait就可以返回了

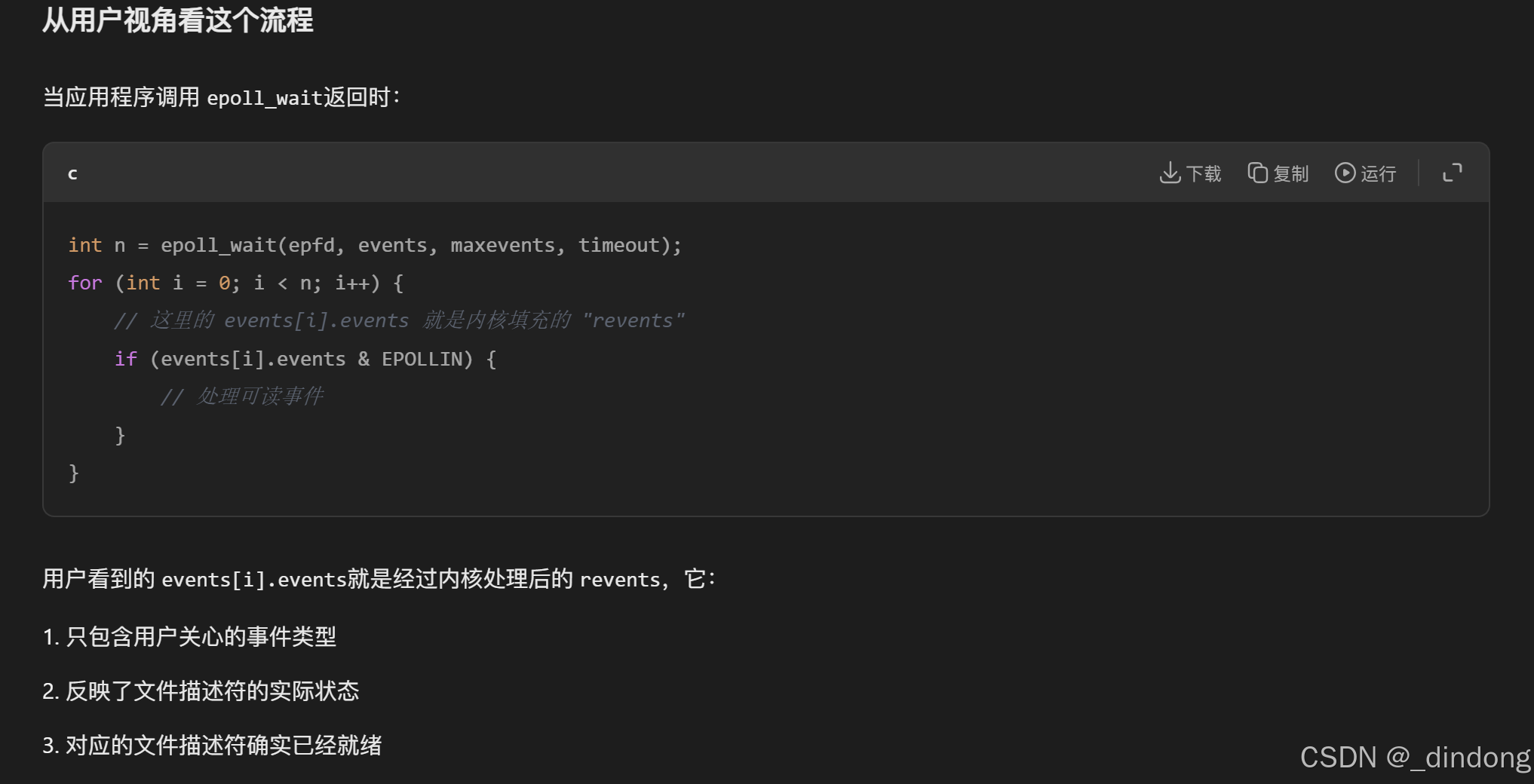

从用户视角看这个流程
