随着USB Type-C接口的普及和PD快充技术的快速发展，诱骗协议芯片作为连接充电设备与受电设备的关键元件，正成为电源管理领域的技术焦点。本文将深入解析Type-C PD快充诱骗协议芯片的工作原理、技术演进，并重点介绍业界领先的XSP25芯片解决快速充电方案。
一、PD快充技术演进与诱骗芯片核心价值
PD3.1协议的发布标志着快充技术进入新纪元，将最大功率提升至240W（48V/5A），同时向下兼容PD3.0的100W（20V/5A）标准。诱骗协议芯片在此过程中扮演着"协议翻译官"角色，其核心功能是通过与充电器的智能协商，获取5V/9V/12V/15V/20V/28V等多档电压。这种技术使得传统设备无需内置完整PD协议栈即可享受快充便利，在移动电源、电动工具、智能家居等领域具有广泛应用价值。
二、XSP25诱骗协议芯片深度解析

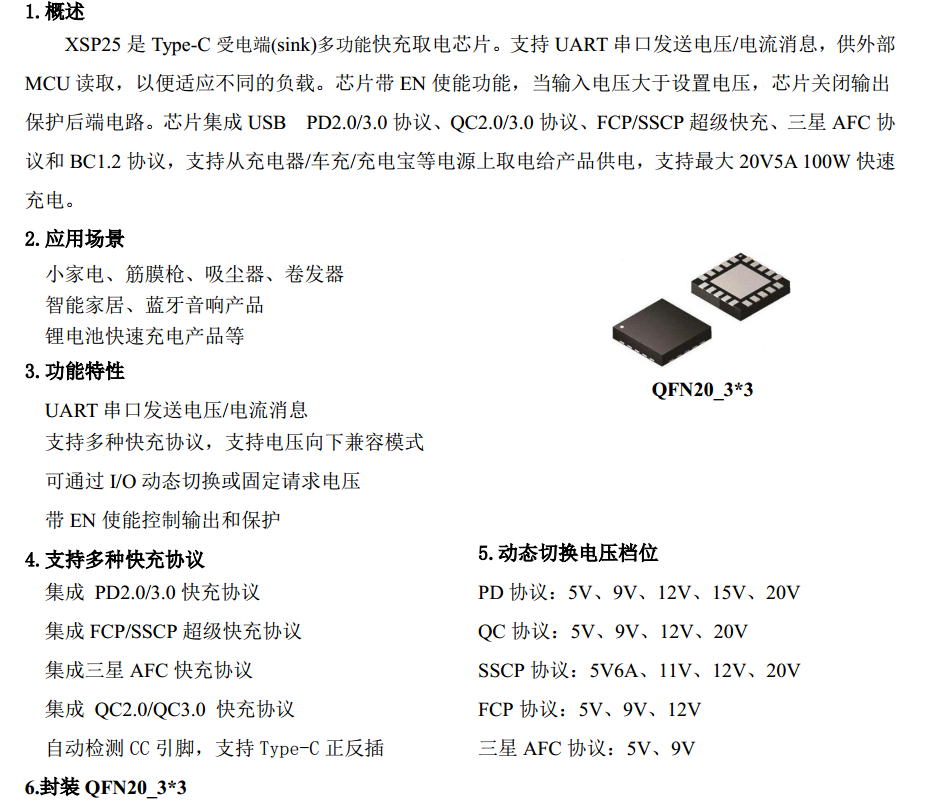

作为支持多功能的全能型诱骗芯片，XSP25采用QFN20_3*3mm小封装，集成了多项创新技术。
**1.兼容多种快充协议：**支持PD2.0/3.0协议、QC2.0/3.0协议、华为FCP/SCP协议、三星AFC协议
2.宽电压支持能力 ：精确识别5V-20V输入范围，自动匹配最佳充电电压
3.读取充电器功率信息：支持通过串口发送充电器电压电流信息供单片机读取，单片机可通过读取到的功率信息调整负载大小。防止充电器功率不足导致不充电。
**4.灵活切换电压档位：**支持通过 I/O动态切换电压 可灵活控制电压档位，或固定请求电压，满足不同产品的应用需求

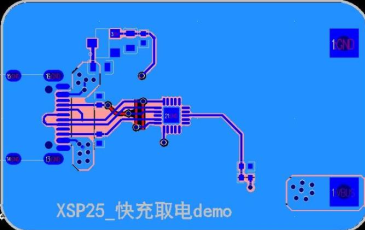

三、画板注意事项
1、CC 网络的 5.1K 电阻要靠近 Type-C 摆放。
2、 底部焊盘 GND 一定要接地。
3、 芯片的 CC/DP/DM 网络要远离干扰源。

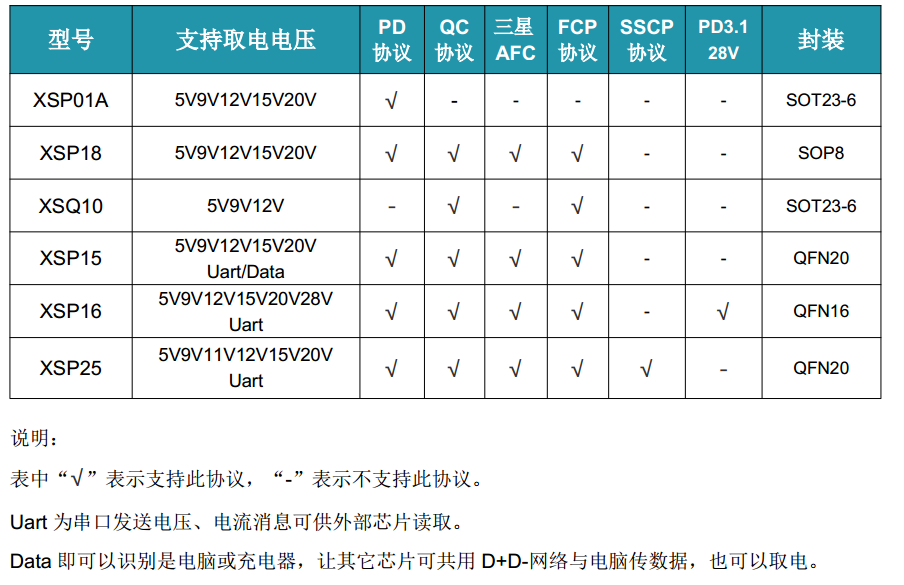

四、各类PD诱骗协议对比及选型建议
1、与FS8025BH相比：XSP25支持SCP协议5V/4A、11V6A和20V/5A，兼容性更强
2、对比CH224K: XSP25支持串口发送电压电流信息，更适合大功率产品使用
选型建议
如需12V以上输出，建议选择支持串口发送充电器功率信息的芯片(如XSP25或XSP16), 可以防止充电器被拉垮
需要输出电压9V的产品，建议选择支持多协议诱骗芯片（如XSP18)，兼容性更强
对于成本敏感，不需要多协议支持的产品可以选择单PD 协议芯片(如XSP01A)
对于需要使用同一个Type-C给产品升级的产品建议使用支持共用D+D-的PD诱骗芯片（如XSP15)
典型应用场景与电路设计要点
在实际应用中，XSP25展现出强大的适应性：
1. 移动电源改造： 通过CC引脚检测接入PD充电器后，可在200ms内完成协议握手并输出预设电压。
2. 工业设备供电： 针对20V电动工具设计的参考方案显示，芯片可稳定输出20V±1%精度，最大支持5A电流传输。
**3. 智能家居集成：**配合Buck-Boost电路，实现12V/15V双模输出，满足智能音箱等设备的多样化需求。
