GSV2231G 参数规格解析与应用场景确定
GSV2231G 是基石酷联（GSCoolink）推出的多端口高性能信号转换芯片 ，核心定位为 USB Type-C Alternate Mode 下 DisplayPort 1.4 MST（多流传输）到 HDMI 2.0/DP/eDP 的三通道转换，集成 3 路独立 DSC 解码、OSD 叠加及 USB PD 3.0 控制，专为复杂多显示场景设计。以下从核心参数解析 与应用场景推导两方面展开详细说明。
一、核心参数规格解析
1. 核心功能定位

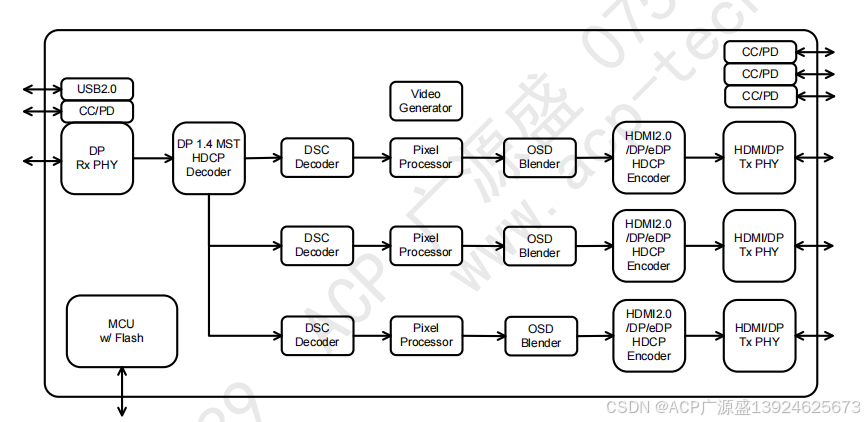

- 本质属性：USB Type-C Alternate Mode 信号转换器，支持 DisplayPort 1.4 MST 输入，三通道（TXA/TXB/TXC）HDMI 2.0/DP/eDP 输出，集成 DSC 解码器、OSD 叠加器、嵌入式 MCU 及 USB PD 3.0 控制器。
- 关键优势：相比同系列 GSV2221G，新增 1 路 TX 端口与 1 路 DSC 解码器，支持 3 路独立 4K@60Hz 显示，适配更复杂的多屏场景。
2. 分模块关键参数
（1）信号输入 / 输出接口参数
| 接口类型 | 核心参数 |
|---|---|
| DisplayPort 接收器（DPRX） | - 兼容性：VESA DisplayPort 1.4a，HDCP 1.4/2.2/2.3- 速率 / 通道：HBR3（32.4Gbps）、HBR2/HBR/RBR，1/2/4 lane 灵活配置- 传输模式：SST（单流）/MST（多流），支持 ≥3 路压缩 / 非压缩音视频流- 画质特性：HDR（HDR10/HDR10+/Dolby Vision/HLG）、动态 / 静态元数据，FEC（前向纠错）、SSC（扩频时钟）- 辅助功能：可编程自适应均衡，内置 EDID/MCCS，水平消隐扩展 |
| HDMI 发射器（HDMITX） | - 兼容性：HDMI 2.0b/1.4b，HDCP 1.4/2.2/2.3- 速率 / 通道：18Gbps（3 lane × 6Gbps TMDS）- 画质特性：AC 耦合 TMDS，HDMI 2.0 模式下色彩空间转换（4:4:4↔4:2:2↔4:2:0）- 控制功能：硬件 CEC 引擎，DDC/HPD/CEC 引脚 5V 耐压 |
| DP/eDP 发射器（DPTX/eDPTX） | - 兼容性：VESA DisplayPort 1.4a/eDP，HDCP 1.4/2.2/2.3- 速率 / 通道：32.4Gbps（HBR3），1/2/4 lane，仅 SST 模式- 集成功能：每路 TX 独立 OSD 叠加支持 |
| USB Type-C 接口 | - 电源管理：USB PD 3.0 控制器，支持 DRP（双角色电源）、Fast Role Swap（快速角色切换）- 通道配置：8 个 CC 通道（内置 Rp/Rd 电阻），SBU 引脚复用为 DP AUX 通道（AUX_P/AUX_N）- 数据传输：USB 2.0 全速枚举（USB_DP/USB_DM 引脚） |
（2）核心处理模块参数
| 处理模块 | 核心参数 |
|---|---|
| DSC 解码器（显示流压缩） | - 兼容性：VESA DSC 1.1/1.2a- 硬件配置：3 个独立解码器（对应 3 路 TX 端口）- 性能上限：单解码器支持 4K@60Hz 4:4:4 色彩格式（2 切片），8/10/12bpc 非压缩数据输出- 核心价值：实现压缩流的实时解码，保障 3 路 4K 显示无卡顿 |
| 像素处理器 | - 色彩处理：4:4:4 ↔ 4:2:2 ↔ 4:2:0 色彩空间转换- 位深调整：12bit → 10bit → 8bit 抖动（Dithering），避免画质损失- 缩放功能：4K 到 1080P 下缩放（Down Scaler），适配低分辨率显示设备- 复制模式：SST 输出复制（3 路 TX 端口同画面显示） |
| OSD 叠加器（On-Screen Display） | - 图层能力：总计 64 层，128 级 Alpha 混合（透明度调节）- 区域控制：128 个独立矩形区域，支持圆角效果、区域背景渐变、边缘独立显示- 字符功能：单区域最大 256 个字符，支持水平 / 垂直布局、非等宽字体，字符分辨率最高 256×256 像素，1/2/4/8/16/32bit 像素模式- 应用价值：叠加设备状态（分辨率、信号源）、会议信息（参会人、静音标识）等 |
（3）系统与电气参数
| 系统 / 电气类别 | 核心参数 |
|---|---|
| 环境适应性 | - 工作温度：-20℃ ~ 85℃（工业级宽温）- 最大结温：125℃（内置温度传感器支持结温读取）- ESD 防护：HBM（人体放电）±2KV，CDM（带电器件放电）±1KV，MM（机器放电）±200V |
| 电源规格 | - 电源域电压（典型值 ± 公差）：- DVDD33（数字 3.3V）：3.0V ~ 3.6V- TX_TVDD（TX 模拟 3.3V）：3.0V ~ 3.6V- DVDD12/RX_AVDD/TX_AVDD（1.2V 域）：1.08V ~ 1.32V- 电源时序：3.3V 电源需晚于 1.2V 电源供电，RESETB 高电平需滞后电源稳定 ≥1ms |
| 控制接口 | - I2C 总线：最大速率 400KHz，设备地址 0xB0（8 位），支持 16 位寄存器地址与 8 位数据访问- 嵌入式资源：内置 MCU + Flash，支持 UART/Timer/GPIO 扩展，需外部 25MHz 晶振（XTALI/XTALO 引脚）- 调试接口：JTAG（TCK/TMS 引脚）用于 MCU 编程 |
（4）封装与音频参数
-
封装规格：QFN124（无铅方形扁平无引脚封装），托盘（Tray）包装（引脚数比 GSV2221G 的 QFN88 多 36 个，适配 3 路 TX 端口的信号输出）。
-
音频支持 ：覆盖主流消费级与专业级音频格式，具体如下：
Packet ID 音频类型 支持采样率（KHz） 0x02 LPCM / 压缩音频 32/44.1/48/88.2/96/176.4/192/256/352.8/384 0x07 1 位音频 64/128/256/512/705.6/768 0x08 DST 压缩音频 同 0x07 采样率范围 0x09 高比特率音频（HBR） 同 0x02 采样率范围
二、目标应用场景
GSV2231G 的核心优势在于三通道独立显示、3 路 DSC 解码、8 路 CC 通道，适配需多屏扩展且高画质要求的场景，具体如下：
1. 多端口 USB Type-C 扩展坞（高端商务 / 专业级）
- 适配原因 ：
- 3 路 TX 端口（可配置为 2HDMI+1DP 或 3HDMI）支持同时连接 3 台 4K@60Hz 显示器，满足多屏协同需求；
- USB PD 3.0 控制器支持 100W+ 反向供电（需外部电源配合），可同时为笔记本充电与驱动多屏；
- 8 个 CC 通道提升 Type-C 接口兼容性，支持不同品牌笔记本（如联想、戴尔、苹果）的 Alternate Mode 协议协商。
- 典型场景 ：
- 设计师 / 视频剪辑师：主屏（4K HDMI）编辑素材，副屏（DP）显示时间线，第三屏（HDMI）预览效果；
- 程序员：主屏写代码，副屏调试日志，第三屏显示文档 / 接口文档，提升开发效率。
2. 视频会议终端（中大型会议室）
- 适配原因 ：
- 支持 ≥3 路 DP MST 流处理，可同时接入主会场视频、分会场视频、PPT 演示流，通过 3 路 TX 端口分别输出到主显示大屏、副屏（分会场）、演讲者提词屏；
- OSD 叠加器可实时叠加会议状态（如 "静音中""共享中"）、参会人名称，提升会议交互体验；
- HDCP 1.4/2.2/2.3 全兼容，保障版权内容（如付费培训视频）的安全传输。
- 典型场景：企业中大型会议室，搭配视频会议主机实现 "主显示 + 副显示 + 提词屏" 三屏部署，或远程会议中 "本地参会屏 + 远程参会屏 + 数据展示屏" 的多维度信息呈现。
3. 嵌入式多屏设备（工业 / 医疗领域）
- 适配原因 ：
- 宽温工作范围（-20℃ ~ 85℃）与高 ESD 防护（HBM±2KV），满足工业现场、医疗设备的严苛环境要求；
- 支持 3 路 eDP 输出，可驱动嵌入式显示面板（如工业控制屏、医疗监护仪的多参数屏）；
- 内置视频发生器，可生成自定义时序（如 480i@60Hz 低分辨率诊断画面），简化设备调试。
- 典型场景 ：
- 工业工控机：3 路 eDP 屏分别显示生产数据、设备状态、报警信息，实现集中监控；
- 医疗监护仪：主屏显示心率 / 血压等核心参数，副屏显示趋势曲线，第三屏显示患者信息，提升医护效率。
4. 高端家庭娱乐多屏系统
- 适配原因 ：
- 3 路 HDMI 2.0 输出支持 3 台 4K@60Hz 电视 / 投影仪，可实现 "主客厅电视 + 卧室电视 + 游戏投影" 的多区域娱乐；
- 支持 HDR10/HDR10+/Dolby Vision/HLG 全格式 HDR，搭配高色域显示设备可呈现影院级画质；
- 音频采样率覆盖 32KHz~768KHz，支持无损音频传输，适配家庭影院音响系统。
- 典型场景：高端家庭用户，通过 Type-C 连接游戏主机 / 电视盒子，实现 "客厅玩游戏 + 卧室看电影 + 书房看纪录片" 的多区域同步娱乐，或游戏场景中 "主显示屏 + 侧屏（地图）+ 头顶屏（状态）" 的沉浸式多屏联动。
5. 三端口 Type-C 转接器（便携高端需求）
- 适配原因 ：
- QFN124 封装虽比 QFN88 大，但可通过优化 PCB 设计实现 "Type-C 一转三"（如 Type-C → HDMI+HDMI+DP）的便携转接器；
- USB 2.0 枚举功能支持 "即插即用"，无需额外驱动，适配笔记本、平板等移动设备；
- 3 路独立 DSC 解码保障每路均为 4K@60Hz 画质，避免多屏时分辨率降频。
- 典型场景：移动办公用户（如出差的咨询顾问），通过便携转接器连接酒店会议室的 3 台显示器，实现 "演示 PPT + 客户沟通 + 笔记记录" 的多屏协同，无需携带笨重的扩展坞。
三、核心竞争力总结
相比同系列 GSV2221G（双 TX 端口、2 路 DSC 解码），GSV2231G 的核心升级点在于 **"三通道显示 + 8 路 CC 通道"**，填补了 "双屏到多屏" 的中端市场空白，既满足专业用户的多屏效率需求，又兼顾工业 / 医疗的严苛环境适配，是一款 "多场景通杀" 的高性能信号转换芯片。
