大家是否经常对着复杂的架构图发愁，或者自己画出的图让队友一头雾水？别担心，这篇指南为你介绍 4R 架构方法 。这不仅是一套简单强大的逻辑框架，更是串联业务、系统、应用、部署四大架构图的通用钥匙。
让我们跟随 Gopher 的脚步，从理论到实战，彻底掌握这套系统表达法！
第一部分：4R 核心体系 (The Core Framework)
4R 并不是一种新的技术，而是一套让你把"故事讲清楚"的逻辑框架。它包含由宏观到微观、由静态到动态的四个维度。

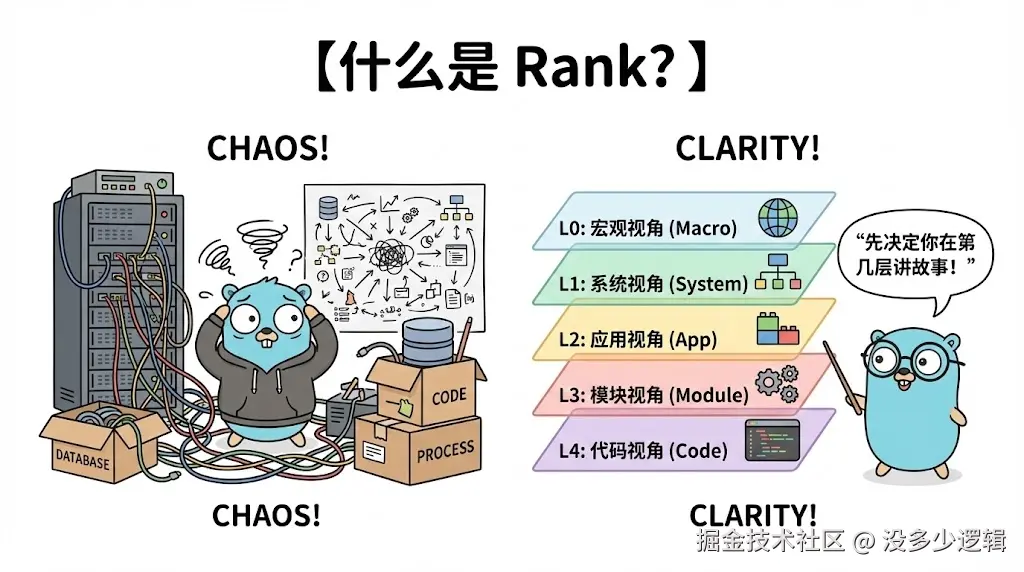

① Rank（层级视角）
一句话概念：Rank 决定"你用哪个层级视角来观察系统"。
-
它是什么？
Rank 指的是架构图和讨论的"观察层级"，比如：企业级、系统级、服务级、模块级或代码级。它回答的核心问题是："你现在是在看大地图（宏观），还是在看街道图（细节）？
-
为什么需要它？
如果不先确认 Rank，架构图很容易变成"大杂烩"，粒度混乱（业务、接口、数据库混在一起），导致团队讨论跑偏，无法在同一个频道对话。

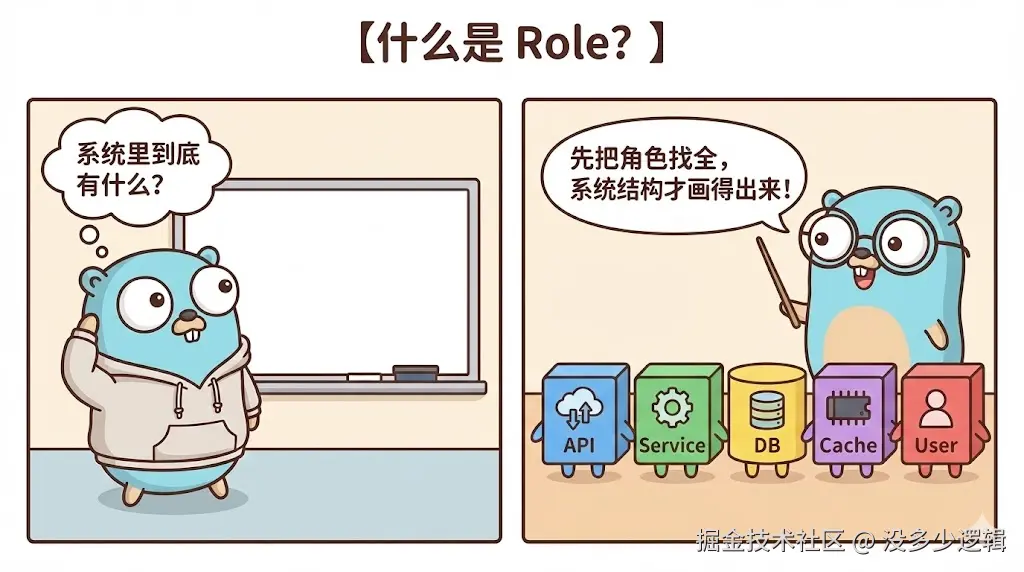

② Role（系统有哪些角色）
一句话概念：Role 告诉我们"系统由哪些关键角色组成"。
-
它是什么？
Role 指架构图中的"结构元素列表"，也就是图上的那些"方块"。例如：API、Service、User、DB、Cache、Gateway、JobWorker 等。
-
为什么需要它？
若不确定 Role，架构图就无法表达"系统本质由什么组成"。这会导致粒度混乱（有的画太大，有的画太细），也无法清晰界定系统的边界和职责。

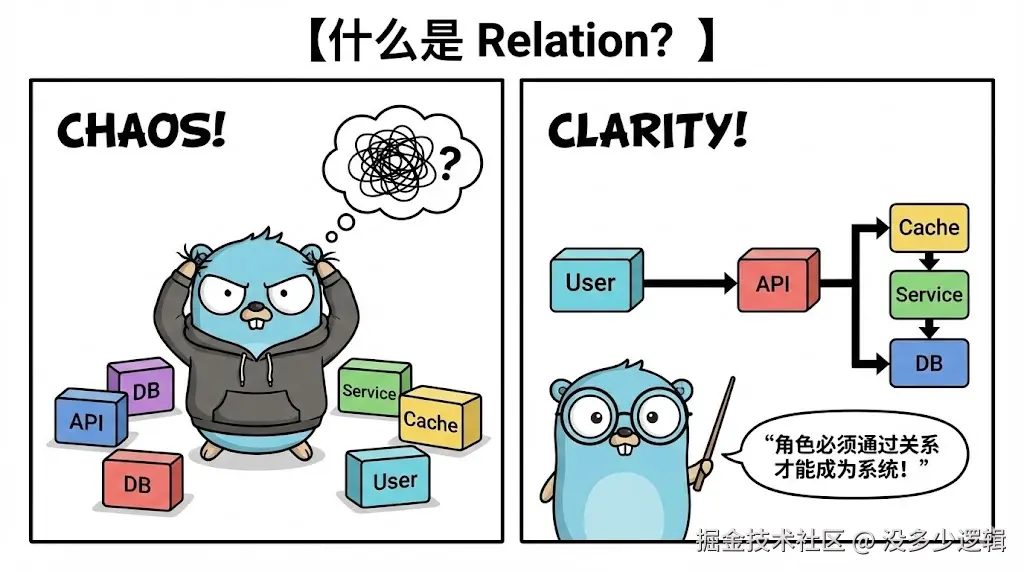

③ Relation（角色之间的关系）
一句话概念：Relation 说明"角色之间如何连接与协作"。
-
它是什么？
Relation 是架构图中的"箭头与连线"，它描述了调用关系、依赖关系、数据流或事件流。它让系统从一堆孤立的方块变成了"网络化的协作结构"。
-
为什么需要它？
没有 Relation，架构图只是一堆散落的积木，看不出系统如何运作，也无法理解依赖链条，容易遗漏关键的交互细节（如错误处理、链路失败等）。

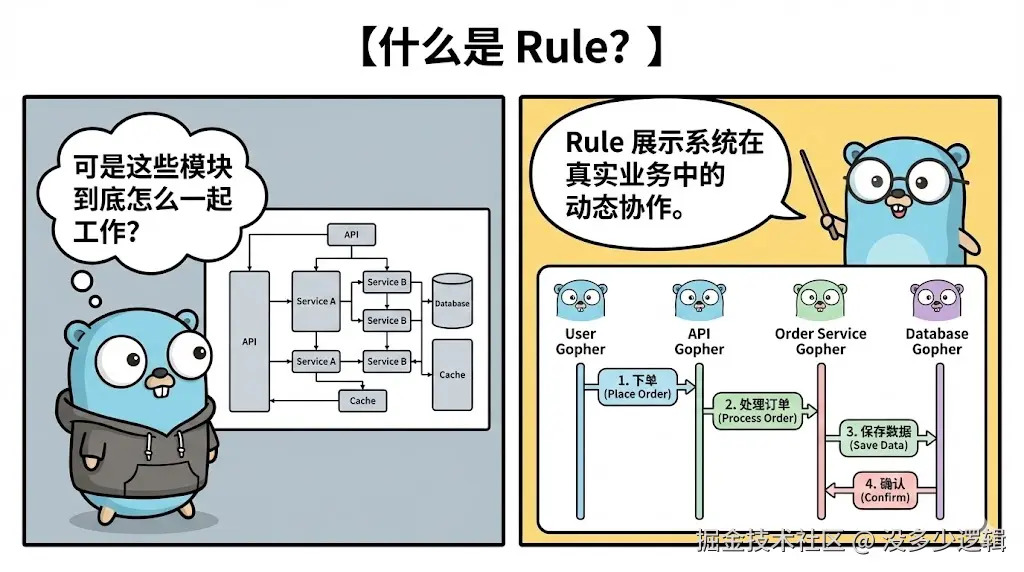

④ Rule（场景中的协作规则）
一句话概念：Rule 描述"角色在场景下如何协作完成业务"。
-
它是什么？
Rule 是系统的"动态视图"，通常用序列图或流程图表示。它展示了在特定业务场景下（如下单流程），请求是如何流转的、谁先发消息、怎么处理错误以及业务如何闭环。
-
为什么需要它？
架构图如果只有静态结构（Role + Relation），就无法看到实际的运行机制。没有 Rule，我们无法验证设计是否合理，也难以发现隐藏的复杂性（如超时、回滚、幂等问题）。
第二部分：4R 实战应用 (Practical Application)
理解了 4R，我们就可以用它来拆解软件工程中常见的四种核心架构图。你会发现，不同的架构图，本质上只是 Rank（层级）和 Role（角色） 变了，4R 的逻辑依然通用。

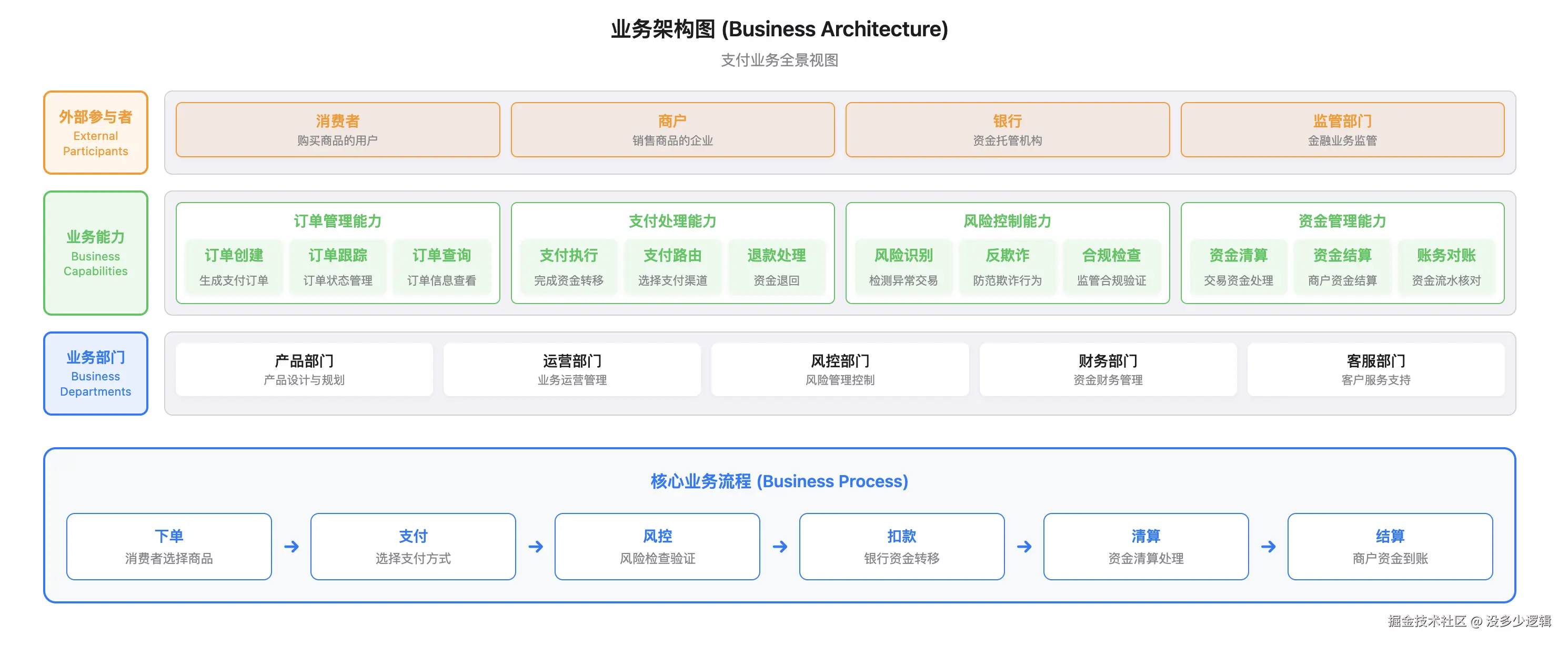

① 业务架构图 (Business Architecture)
Rank (L1 宏观业务层)：这是非技术人员也能看懂的上帝视角。
- Role (角色)：业务能力（如订单管理能力、支付能力）、业务部门、外部参与者（用户、商家）。
- Relation (关系)：价值流转、信息传递。
- Rule (规则)：宏观的业务流程（如：从下单到履约的全链路泳道图）。

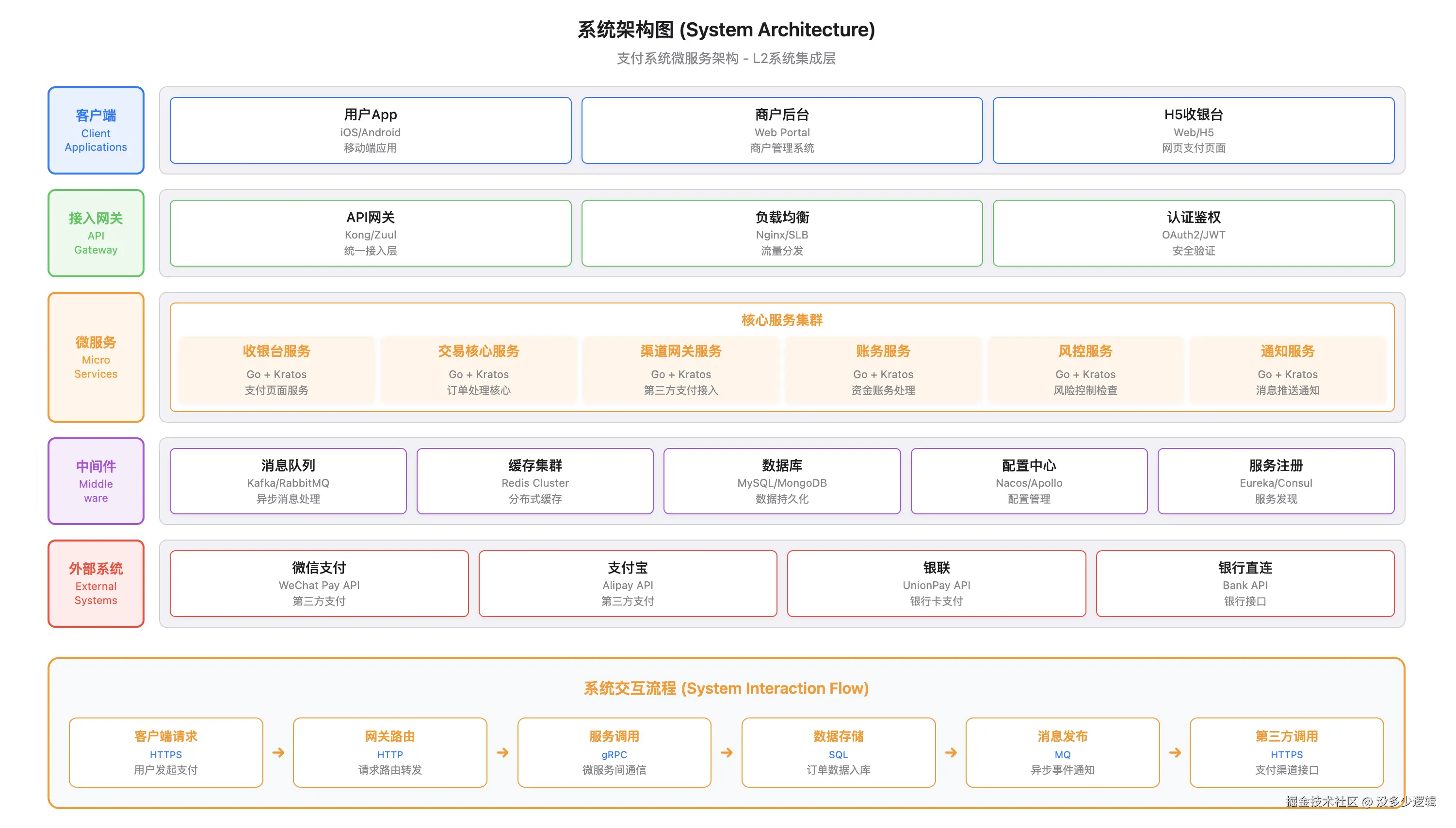

② 系统架构图 (System Architecture)
Rank (L2 系统集成层)：这是架构师和 Tech Lead 最关注的视角。
- Role (角色)：微服务、子系统、中间件（MQ, Cache）、数据库、第三方网关。
- Relation (关系)：RPC 调用、HTTP 请求、消息发布/订阅。
- Rule (规则)：跨服务的时序交互、分布式事务流程。

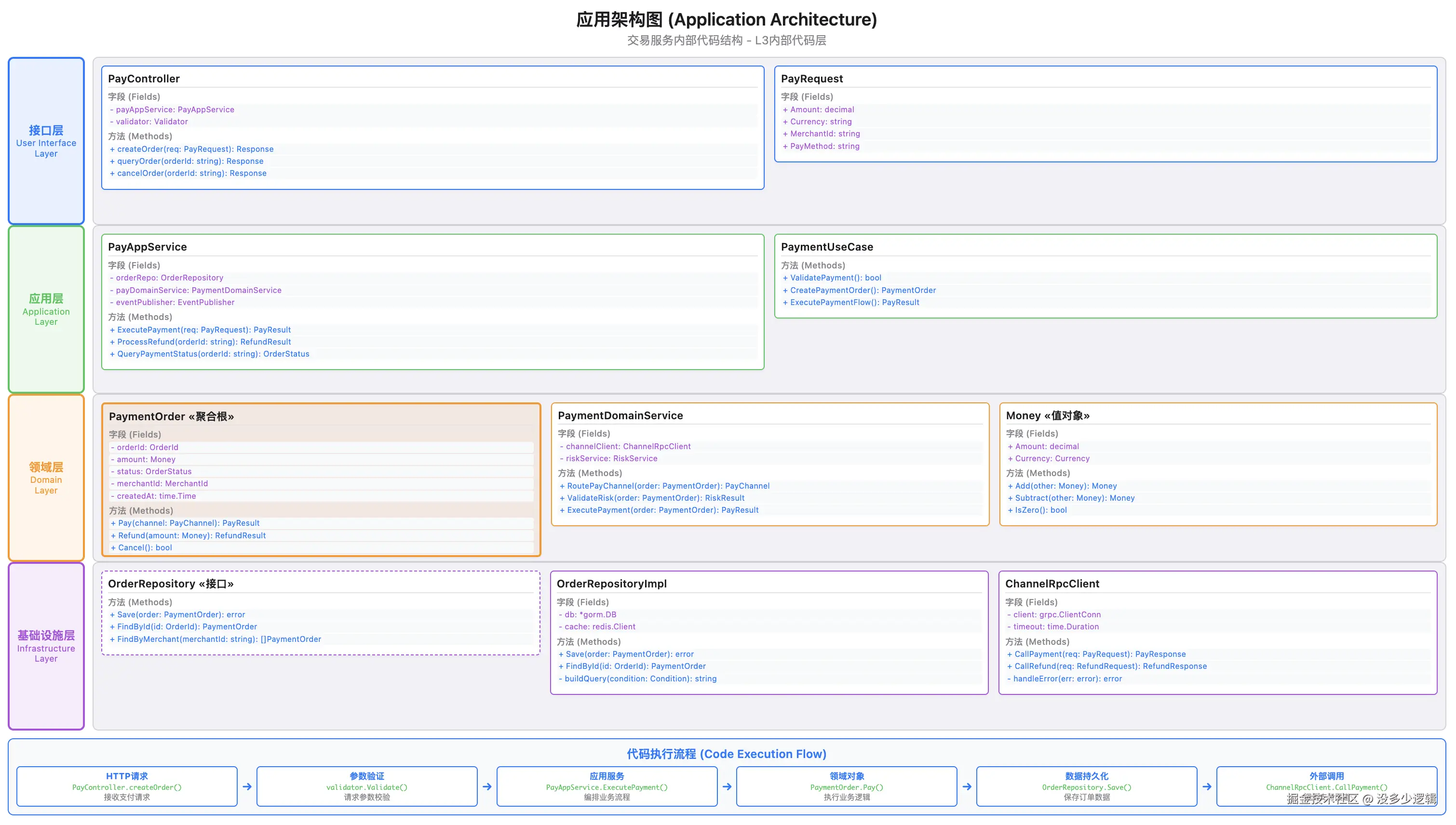

③ 应用架构图 (Application Architecture)
Rank (L3 内部代码层)：这是开发人员日常 Coding 的视角。
- Role (角色)：代码分层（Controller, Service, Dao）、核心组件、类、接口。
- Relation (关系)：函数调用、类依赖、继承/实现。
- Rule (规则)：单个请求内部的处理逻辑、算法流程、异常捕获机制。

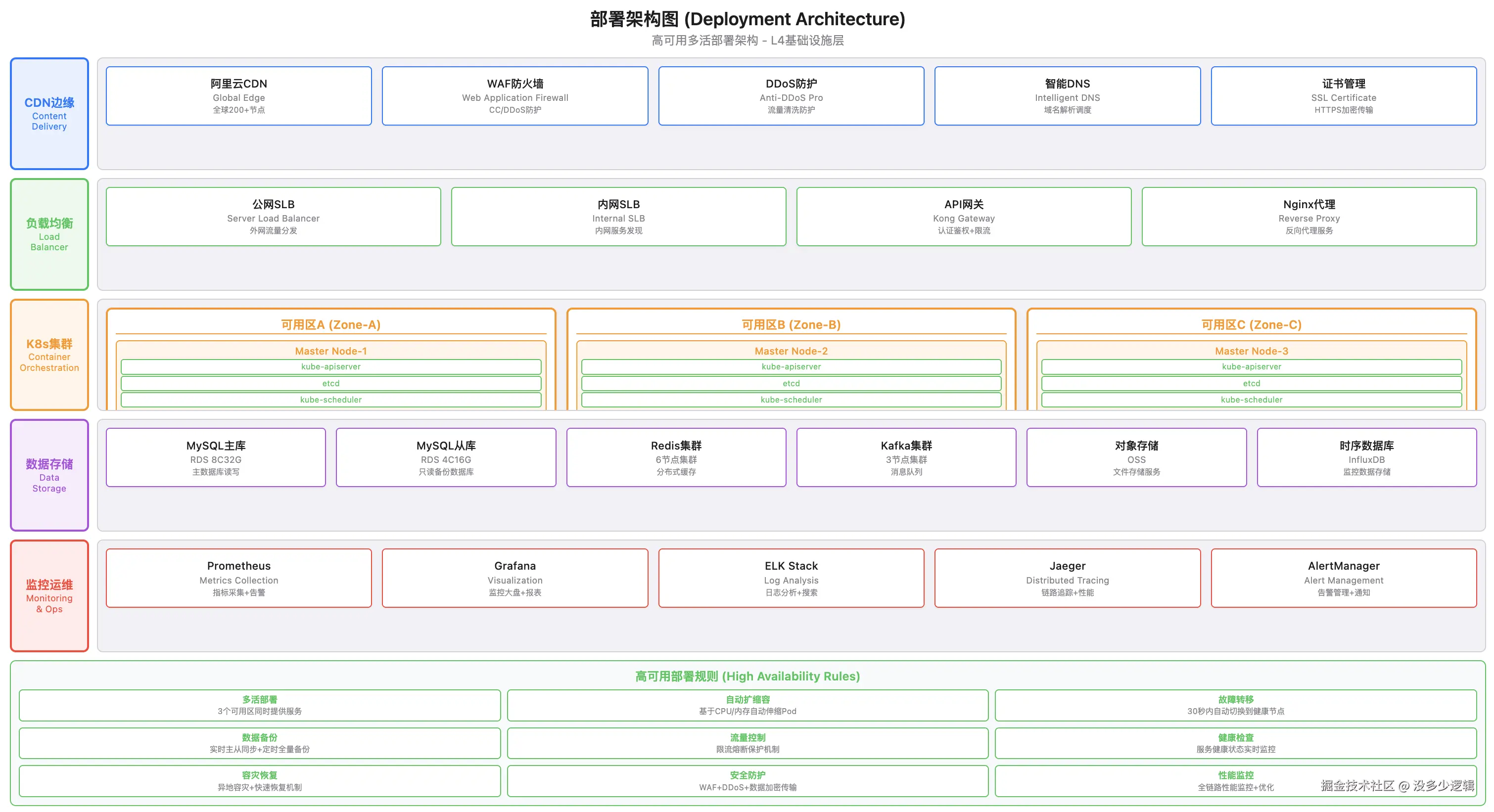

④ 部署架构图 (Deployment Architecture)
Rank (L4 基础设施层)：这是运维和 SRE 关注的物理/网络视角。
- Role (角色)：物理机/虚拟机、Kubernetes Pod、负载均衡器 (LB)、防火墙、CDN、多活机房。
- Relation (关系)：网络连通性、VPC 子网、流量转发路径。
- Rule (规则)：高可用切换策略、自动扩缩容规则、多活路由规则。
⑤ 支付业务时序图 (Payment Business Sequence)
Rule 规则的业务实战：时序图展示支付业务在部署架构中的实际运行流程。
时序规则说明：
- 边缘处理：CDN加速 + WAF安全检查
- 负载分发：智能路由到最优服务节点
- 业务处理：订单创建 → 风险评估 → 渠道选择
- 支付执行：调用第三方支付接口
- 状态同步：更新订单状态并返回结果
这个时序图完美展现了4R架构的Rule规则：
- Rank：L4部署架构层的业务运行视角
- Role：部署架构中的各个组件角色
- Relation：组件间的调用关系和数据流
- Rule：支付业务的完整执行时序和协作规则

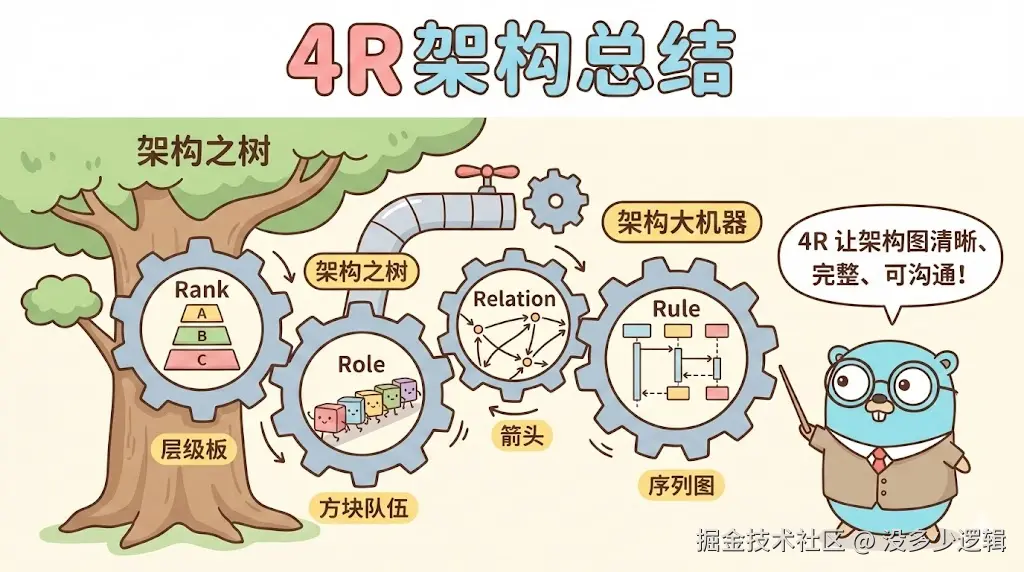

总结
一句话总结 ：架构图不在于画得好看，而在于你想在一张图里讲好哪个层级的故事。
4R 的万能公式： 无论你画哪种图，先问自己四个问题：
- Rank：我在画业务（L1）、系统（L2）、应用（L3）还是部署（L4）？
- Role：这一层的主角是谁？（部门？服务？类？机器？）
- Relation：它们怎么连？（价值流？API？函数？网线？）
- Rule：它们怎么动？（流程图/时序图）
掌握了这个公式，你的架构设计将从混乱变得井井有条！
