【Virtual World 03】上帝之手

大怪v2025-12-06 23:08

这是纯前端手搓虚拟世界第三篇。

小小抱怨一下，感觉没啥人关注这种哇。

悲伤~

本期代码量超标！！慎重！

gogogo!

欸，朋友，我们已经在前面构建了点（Point2D）和线（Segment）这两个类了嘛。

咳咳~这两天看新疆风味视频有点多了。脑子里大概模仿了下。

回归正题，在前两篇中，我们搞出了一个分形树 还有一个喷绘效果。但那些玩意，从艺术角度来说就很空洞。

为什么？因为它无法交互，光看不能摸

一个真正的虚拟世界，没有"上帝"，那是不完美的。本篇要解决的，就是给这个虚拟世界装上"上帝之手"，而这个上帝之手的连接线，就是鼠标。这样，就能从"看画模式"进化到"编辑模式"。

战略思考

好了，暂停下吹牛，先思考下，如果是鼠标交互目前的虚拟世界，该怎么弄？？？

思考完毕，我给出我的方案。再撸一个类**图形编辑器（Graph Editor）**，总体如下：

  1. 数据容器（graph） ：我们需要一个容器，专门管理所有的Point（点）和Segment（线段）。不能再像画分型图那样写死坐标了。
  2. 交互控制器（graphEditor）：监听鼠标的点击(Left Click)、移动(Move)、右键（Right Click）。
  3. 视觉交互 ：
    • 鼠标悬停在点上，点要变亮（Hover 态）。
    • 选中一个点后，鼠标移动要带出一条虚线（Intention，意图）。
    • 点击右键，取消操作或删除元素。

嗯~跟你想的差不多吧？

战术制定

好了，思路有了，开始具体的代码实现。

为了代码的健壮性，不能把代码全堆在 index.js 里，不然后续，就会变成屎山，身为一个有抱负的前端佬，我们得先抽个象。

详细步骤如下：

  • Graph类。它像一个数据库，只管存点、存线、加、删、画。
  • GraphEditor类。它是逻辑大脑，负责处理整个鼠标事件和交互，判断"我现在点到了谁"。
  • 构建一个数学工具。计算鼠标靠近哪个点以及距离，用于判断是否选中（也就是高中数学：两点间距离）。
  • 重写 World类 。启用 requestAnimationFrame 动画循环，因为交互是实时的，要绘制线的拉伸效果，画面需要每次都去更新，目前定为每秒刷新 60 次，后续会重点说明这个。

先不解释，上代码！

数据容器：Graph

在 src 下新建 math 文件夹，创建 graph.js。 它的职责非常单纯：管数据。

javascript 复制代码
// src/math/graph.js
export default class Graph {
  constructor(points = [], segments = []) {
    this.points = points;
    this.segments = segments;
  }

  // 添加点
  addPoint(point) {
    this.points.push(point);
  }

  // 判断是否已经有点在这个位置了（防止重叠点）
  containsPoint(point) {
    return this.points.find((p) => p.equals(point));
  }

  // 添加线段
  addSegment(seg) {
    this.segments.push(seg);
  }

  // 判断线段是否已存在
  containsSegment(seg) {
    return this.segments.find((s) => s.equals(seg));
  }

  // 尝试添加点（去重）
  tryAddPoint(point) {
    if (!this.containsPoint(point)) {
      this.addPoint(point);
      return true;
    }
    return false;
  }

  // 尝试添加线段（去重）
  tryAddSegment(seg) {
    if (!this.containsSegment(seg)) {
      this.addSegment(seg);
      return true;
    }
    return false;
  }

  // 删除点（非常重要：删点的时候，连着这个点的线也要一起删掉！）
  removePoint(point) {
    // 1. 从 points 数组移除
    this.points.splice(this.points.indexOf(point), 1);
    // 2. 过滤掉所有包含这个点的线段
    const segs = this.segments.filter((s) => s.includes(point));
    for (const seg of segs) {
      this.removeSegment(seg);
    }
  }

  // 删除线
  removeSegment(seg) {
    this.segments.splice(this.segments.indexOf(seg), 1);
  }

  // 这里的 draw 只是一个简单的代理，把任务分发给具体的元素
  draw(ctx) {
    for (const seg of this.segments) {
      seg.draw(ctx);
    }
    for (const point of this.points) {
      point.draw(ctx);
    }
  }
}

补充修改： 我们的 Point 和 Segment 类之前比较简单，为了支持上面的去重和删除，我们需要在 Point2D.js 和 Segment.js 加两个小 方法（不用重写，加方法即可）。

手动给 src/primitives/point2D.js 添加：

javascript 复制代码
  // 判断两个点坐标是否一样
  equals(point) {
    return this.x === point.x && this.y === point.y;
  }

手动给 src/primitives/segment.js 添加：

javascript 复制代码
  // 判断线段是否包含某个点
  includes(point) {
    return this.p1.equals(point) || this.p2.equals(point);
  }

  // 判断两条线是否一样（方向不同也算同一条线）
  equals(seg) {
    return this.includes(seg.p1) && this.includes(seg.p2);
  }

交互控制器：GraphEditor

这是今天的重头戏。在 src 下新建 editors 文件夹，创建 graphEditor.js。

逻辑有点绕，我给你理一下：

  1. 鼠标移动 (Move) -> 检查附近有没有点 -> 有就高亮 (hovered)。
  2. 鼠标点击 (Down) ->
    • 左键 ：
      • 如果点在空地 -> 创建新点。
      • 如果之前选中了一个点 (selected) -> 连线。
      • 最后把当前点设为 selected（作为下一次连线的起点）。
    • 右键 ：
      • 如果正在连线（有 selected） -> 取消选中（停止连线）。
      • 如果没有连线，但鼠标下有点 (hovered) -> 删除这个点。
javascript 复制代码
// src/editors/graphEditor.js
import Point2D from "../primitives/point2D.js";
import Segment from "../primitives/segment.js";

export default class GraphEditor {
  constructor(canvas, graph) {
    this.canvas = canvas;
    this.graph = graph;

    this.ctx = canvas.getContext("2d");

    // 状态机
    this.selected = null; // 当前选中的点（用于连线起点）
    this.hovered = null;  // 鼠标悬停的点
    this.dragging = false; // 预留给未来拖拽用
    this.mouse = null;    // 当前鼠标位置

    // 启动监听
    this.#addEventListeners();
  }

  #addEventListeners() {
    // 1. 鼠标按下事件
    this.canvas.addEventListener("mousedown", (evt) => {
      // 只有左键(0)和右键(2)才处理
      if (evt.button == 2) {
        // 右键逻辑
        if (this.selected) {
           this.selected = null; // 取消当前选中，停止连线
        } else if (this.hovered) {
           this.#removePoint(this.hovered); // 删除点
        }
      }

      if (evt.button == 0) {
        // 左键逻辑
        // 如果鼠标在某个点上，就选中它；如果不在，就新建一个点并选中它
        if (this.hovered) {
          this.#select(this.hovered);
          this.dragging = true;
          return;
        }
        this.graph.tryAddPoint(this.mouse);
        this.#select(this.mouse); // 自动选中新点，方便连续画线
        this.hovered = this.mouse;
        this.dragging = true;
      }
    });

    // 2. 鼠标移动事件
    this.canvas.addEventListener("mousemove", (evt) => {
      // 获取鼠标在 Canvas 里的坐标（即使 Canvas 缩放或偏移也能用）
      // 这里先简化处理，假设 Canvas 铺满或者无偏移
      // 实际上我们应该写个 getViewportPoint，但暂时先直接读取 offsetX/Y
      this.mouse = new Point2D(evt.offsetX, evt.offsetY);

      // 检查鼠标有没有悬停在某个点上
      this.hovered = this.#getNearestPoint(this.mouse);

      // 移动的时候不需要重绘吗？需要的，但我们会在 World 里统一驱动动画循环
    });

    // 3. 禁止右键菜单弹出
    this.canvas.addEventListener("contextmenu", (evt) => evt.preventDefault());

    // 4. 鼠标抬起（结束拖拽状态）
    this.canvas.addEventListener("mouseup", () => this.dragging = false);
  }

  #select(point) {
    // 如果之前已经选中了一个点，现在又选了一个点，说明要连线
    if (this.selected) {
      // 尝试添加线段
      this.graph.tryAddSegment(new Segment(this.selected, point));
    }
    this.selected = point;
  }

  #removePoint(point) {
    this.graph.removePoint(point);
    this.hovered = null;
    if (this.selected == point) {
        this.selected = null;
    }
  }

  // 辅助函数：找离鼠标最近的点
  #getNearestPoint(point, minThreshold = 15) {
     let nearest = null;
     let minDist = Number.MAX_SAFE_INTEGER;

     for (const p of this.graph.points) {
       const dist = Math.hypot(p.x - point.x, p.y - point.y);
       if (dist < minThreshold && dist < minDist) {
         minDist = dist;
         nearest = p;
       }
     }
     return nearest;
  }

  // 专门负责画编辑器相关的 UI（比如高亮、虚线）
  display() {
    this.graph.draw(this.ctx);

    // 如果有悬停的点，画个特殊的样式
    if (this.hovered) {
      this.hovered.draw(this.ctx, { outline: true });
    }

    // 如果有选中的点，也高亮一下
    if (this.selected) {
        // 获取鼠标位置作为意图终点
        const intent = this.hovered ? this.hovered : this.mouse;
        // 画出"虚拟线条"：从选中点 -> 鼠标位置
        new Segment(this.selected, intent).draw(this.ctx, { color: "rgba(0,0,0,0.5)", width: 1, dash: [3, 3] });
        this.selected.draw(this.ctx, { outline: true, outlineColor: "blue" });
    }
  }
}

注意 ：上面的代码里用到了 Segment 的 dash 属性，你需要去 segment.js 的 draw 方法里微调一下，加个 setLineDash。

微调 src/primitives/segment.js 的 draw 方法：

javascript 复制代码
  draw(ctx, { width = 2, color = "black", dash = [] } = {}) {
    ctx.beginPath();
    ctx.lineWidth = width;
    ctx.strokeStyle = color;
    ctx.setLineDash(dash); // 新增：支持虚线
    ctx.moveTo(this.p1.x, this.p1.y);
    ctx.lineTo(this.p2.x, this.p2.y);
    ctx.stroke();
    ctx.setLineDash([]); // 重置，防止影响其他绘制
  }

组装世界：重构 World

现在我们把 Graph 和 GraphEditor 装进 World 里，并启动动画循环。

修改 src/index.js：

javascript 复制代码
import Point2D from "./primitives/point2D.js";
import Segment from "./primitives/segment.js";
import Graph from "./math/graph.js";
import GraphEditor from "./editors/graphEditor.js";

export default class World {
  constructor(canvas, width = 600, height = 600) {
    this.canvas = canvas;
    this.ctx = canvas.getContext("2d");
    this.canvas.width = width;
    this.canvas.height = height;

    // 1. 初始化空图
    this.graph = new Graph();
    // 2. 初始化编辑器
    this.editor = new GraphEditor(this.canvas, this.graph);

    // 3. 启动动画循环
    this.animate();
  }

  animate() {
    // 清空画布（重要！否则画面会重叠）
    this.ctx.clearRect(0, 0, this.canvas.width, this.canvas.height);

    // 让编辑器去决定画什么（它包含图和交互UI）
    this.editor.display();

    // 递归调用，保持 60FPS
    requestAnimationFrame(() => this.animate());
  }

  // 原来的 display 方法可以删了，或者留着作纪念
}

效果讲解

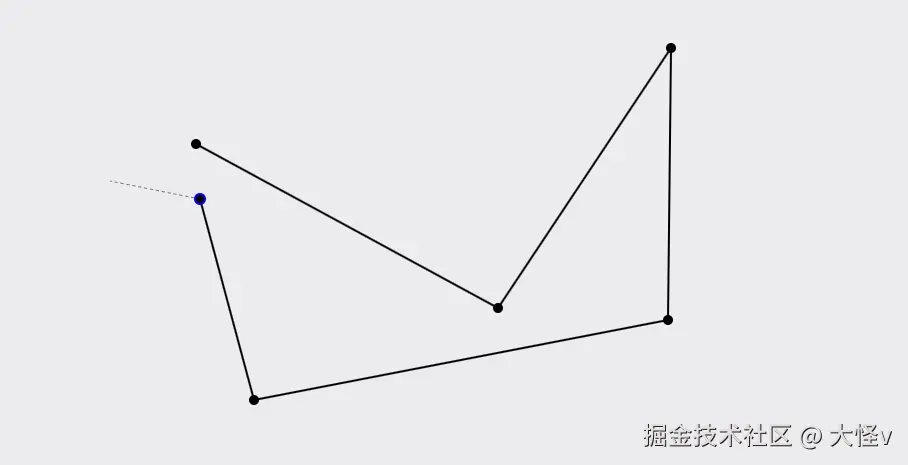

现在，当你运行页面时，用鼠标点点看看：

  1. 高亮 (Hover)：创建一个点后，鼠标移到点上会有蓝色高亮。
  2. 虚拟连线 (Intent)：会有虚拟连线，引导直线方向。
  3. 删除点和线 ：当你右键删除点时，Graph 类的 removePoint 不仅删了点，还顺手把连接这个点的所有线段都干掉了。

如果看解释有点晕，试一试就知道了！！！！

最后秀一把？微抖的上帝之手。

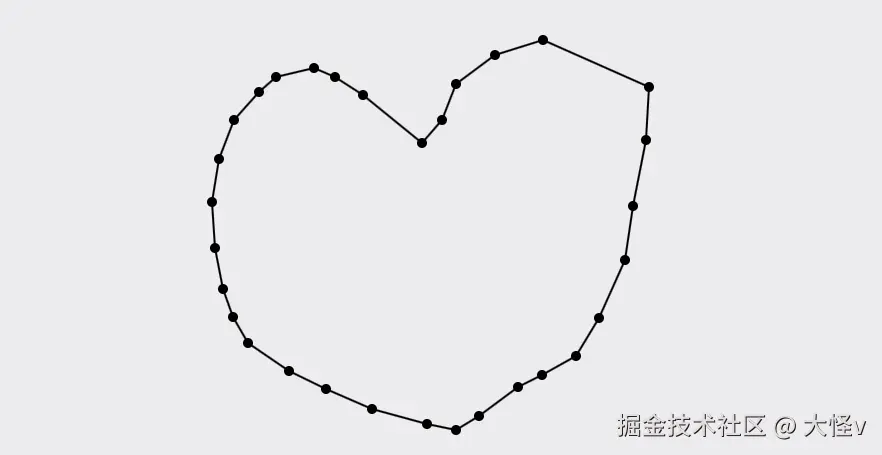

实在没啥可以秀的，非要秀，我直接给你画个爱心：
