基于 Xilinx K7 325t 的千兆网 UDP 协议实现小记

基于xilinx k7 325t实现的千兆网udp协议，只需要设置好IP，端口，就可以直接给数据，基本等同于透传，可以不用管底层协议。可以 # FPGA 实现udp模块说明 ## udp_protocol_top gig_ethernet_pcs_pma有脚本生成,任何版本vivado都可以支持,注释里面有对重要信号的说明,默认是1000M,100M需要改内部信号,PHY芯片是88E1512，SGMII接口。 FPGA和上位机IP，端口都要设置好才能收到数据，注意在同一个网段 ## 接收数据 udp_protocol_top.rx_udp_payload_axis_tvalid拉高的时候就代表udp_protocol_top.rx_udp_payload_axis_tdata有效,udp_protocol_top.rx_udp_payload_axis_tready默认给1可以一直收数据 ## 发送数据 tx_udp_payload_axis_tready=1的时候拉高tx_udp_payload_axis_tvalid,数据才有效，发送完成以后一定要发送一个tx_udp_payload_axis_tlast脉冲指示最后一个数据

最近在项目中基于 Xilinx K7 325t 完成了千兆网 UDP 协议的相关实现，感觉挺有意思，来和大家分享下。

这个实现基本就像是透传一样，只要设置好 IP 和端口，就能直接给数据，底层协议不用我们太操心。

FPGA 实现 udp 模块说明

udp_protocol_top

这里面的 gigethernetpcs_pma 是通过脚本生成的，而且不管啥版本的 Vivado 都能支持它，这点还是挺方便的。在代码注释里对重要信号都有说明，默认情况下是 1000M 的速率，如果要改成 100M 的话，就得改改内部信号。这里用的 PHY 芯片是 88E1512，采用的是 SGMII 接口。

在实际应用中，FPGA 和上位机的 IP 以及端口都得设置好，而且要注意在同一个网段，不然数据可收不到哦。

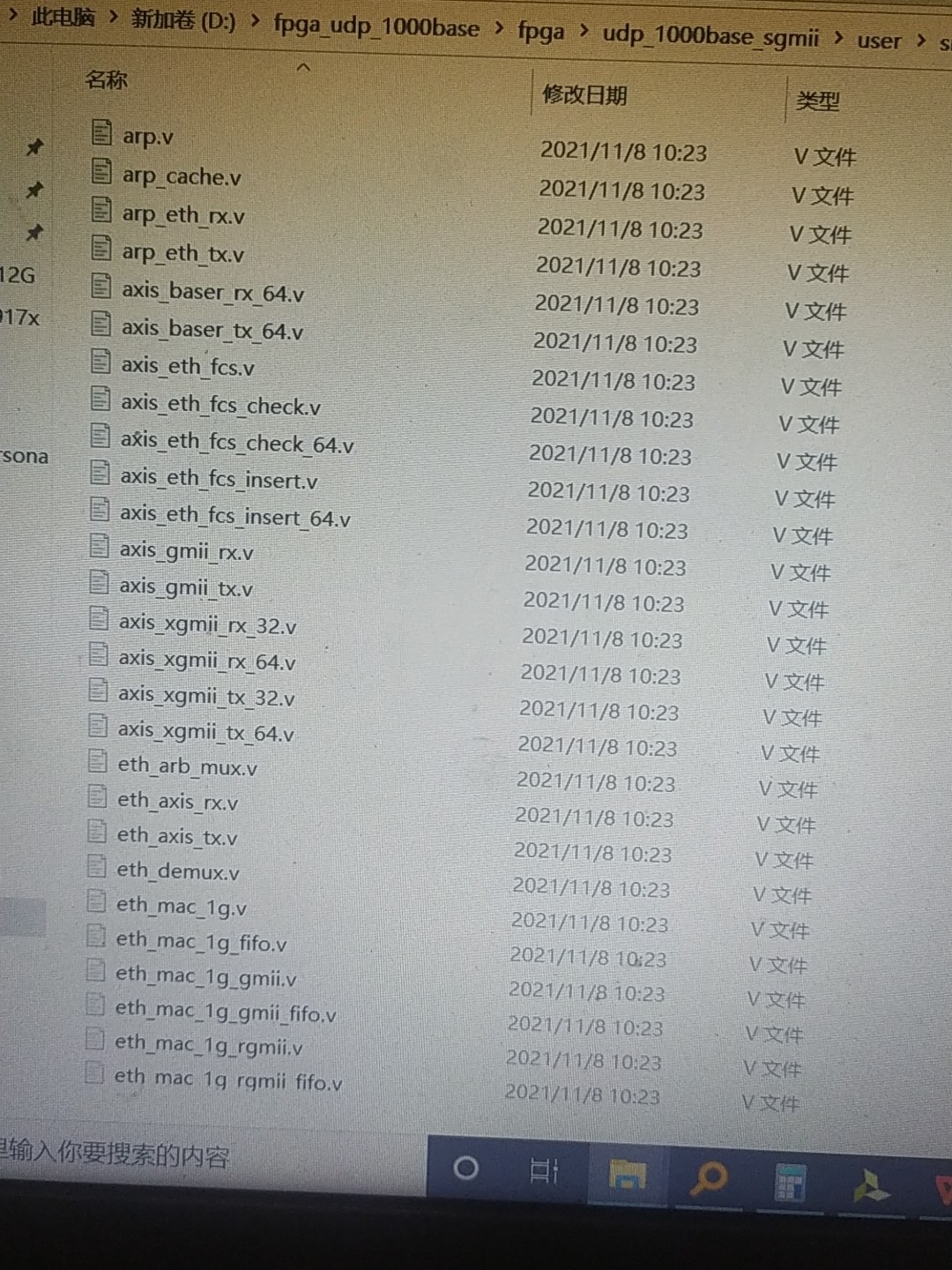

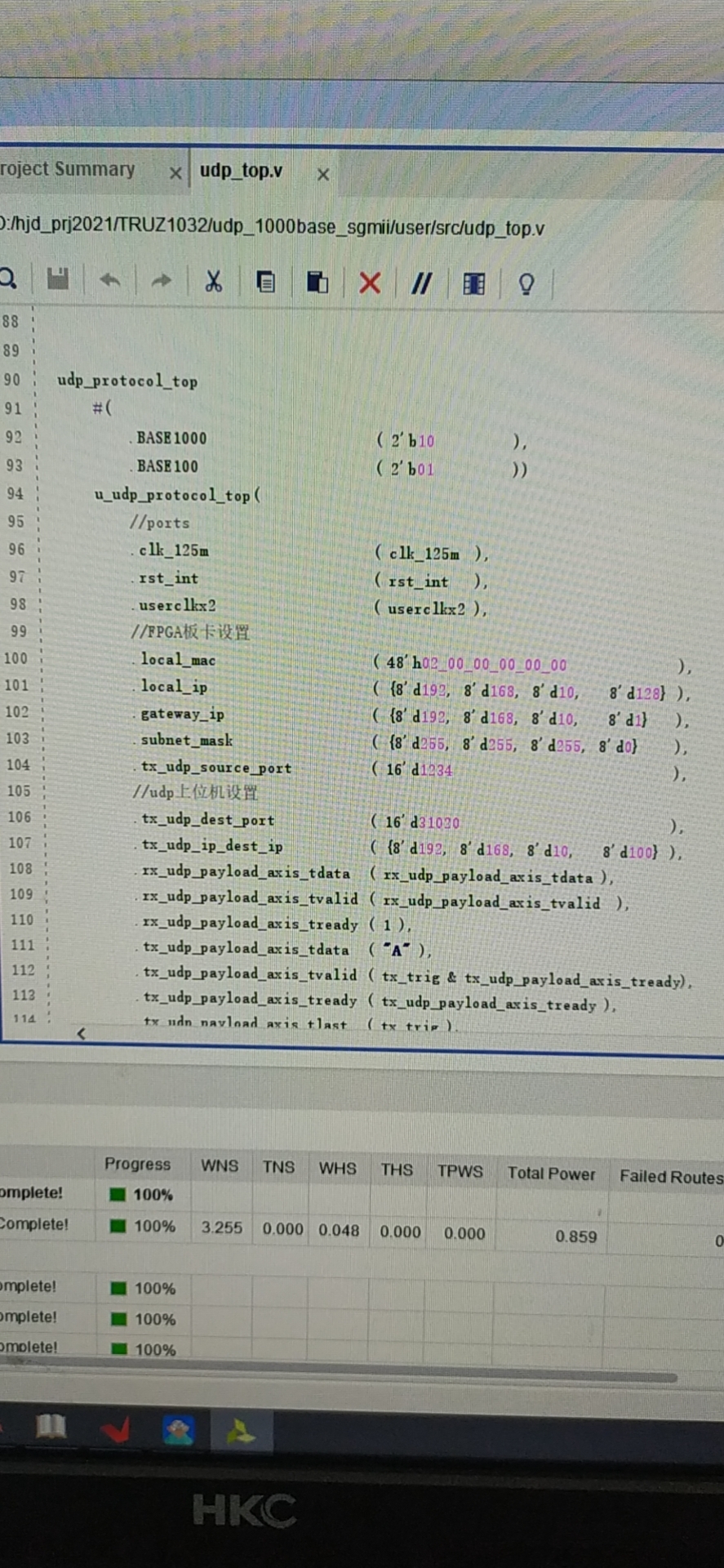

下面简单看一下代码结构（这里只是示意，非完整代码）：

verilog 复制代码

module udp_protocol_top (
    // 各种信号声明
    input wire clk,
    input wire rst,
    // 与千兆网相关信号
    wire [31:0] gig_ethernet_pcs_pma_sig,
    // 接收数据相关信号
    output wire rx_udp_payload_axis_tvalid,
    output wire [63:0] rx_udp_payload_axis_tdata,
    input wire rx_udp_payload_axis_tready,
    // 发送数据相关信号
    input wire tx_udp_payload_axis_tvalid,
    input wire [63:0] tx_udp_payload_axis_tdata,
    output wire tx_udp_payload_axis_tready,
    output wire tx_udp_payload_axis_tlast
);

// 这里面会实例化 gig_ethernet_pcs_pma 模块
gig_ethernet_pcs_pma #(
  .PARAM1(VALUE1),
  .PARAM2(VALUE2)
) u_gig_ethernet_pcs_pma (
  .clk(clk),
  .rst(rst),
  .sig(gig_ethernet_pcs_pma_sig)
);

// 其他逻辑代码，比如数据处理，UDP 协议相关逻辑等

endmodule

这里面 gigethernet pcspma**模块负责和千兆网物理层相关的处理，而 udp protocol_top 模块则在这个基础上完成 UDP 协议相关的数据收发等功能。

接收数据

在接收数据的时候，当 udpprotocol top.rxudp payloadaxistvalid 拉高，就意味着 udpprotocol top.rxudp payloadaxistdata 里面的数据是有效的。而 udpprotocol top.rxudp payloadaxistready 这个信号默认给 1 的话，就能一直接收数据啦。

从代码逻辑上看，就像下面这样：

verilog 复制代码

always @(posedge clk or posedge rst) begin
    if (rst) begin
        // 复位相关信号
    end else begin
        if (rx_udp_payload_axis_tvalid && rx_udp_payload_axis_tready) begin
            // 处理接收到的数据，比如存入缓存等操作
            received_data <= rx_udp_payload_axis_tdata;
        end
    end
end

上面这段代码就是当接收数据有效且接收准备好的时候，把接收到的数据存到 received_data 这个变量里（实际应用可能会更复杂，比如存入 FIFO 等）。

发送数据

发送数据也有讲究，当 txudp payloadaxistready = 1 的时候，拉高 txudp payloadaxistvalid，这时的数据才有效。而且在发送完成以后，一定要发送一个 txudp payloadaxistlast 脉冲来指示这是最后一个数据。

看下面这段代码示例：

verilog 复制代码

reg [63:0] data_to_send;
reg send_data;
always @(posedge clk or posedge rst) begin
    if (rst) begin
        send_data <= 0;
    end else begin
        if (some_condition) begin // 这里 some_condition 代表发送数据的条件，比如缓存有数据等
            send_data <= 1;
            data_to_send <= some_data; // some_data 是要发送的数据
        end
    end
end

always @(posedge clk or posedge rst) begin
    if (rst) begin
        tx_udp_payload_axis_tvalid <= 0;
        tx_udp_payload_axis_tlast <= 0;
    end else begin
        if (send_data && tx_udp_payload_axis_tready) begin
            tx_udp_payload_axis_tvalid <= 1;
            tx_udp_payload_axis_tdata <= data_to_send;
            if (is_last_data) begin // is_last_data 代表是否是最后一个数据的判断
                tx_udp_payload_axis_tlast <= 1;
            end
        end else begin
            tx_udp_payload_axis_tvalid <= 0;
            tx_udp_payload_axis_tlast <= 0;
        end
    end
end

在这段代码里，当满足发送条件 somecondition**时，准备好要发送的数据 data tosend**并拉高 send data。然后当 txudp payloadaxistready 为 1 时，发送数据，并在判断是最后一个数据时，拉高 txudp payloadaxistlast。

总的来说，基于 Xilinx K7 325t 实现的这个千兆网 UDP 协议模块，虽然功能类似透传，但在数据收发的细节处理上还是有不少需要注意的地方，希望我的这些分享能给大家带来一些帮助和启发。
