玩转Flow3D 11.1：从熔池模拟到SLM工艺实战

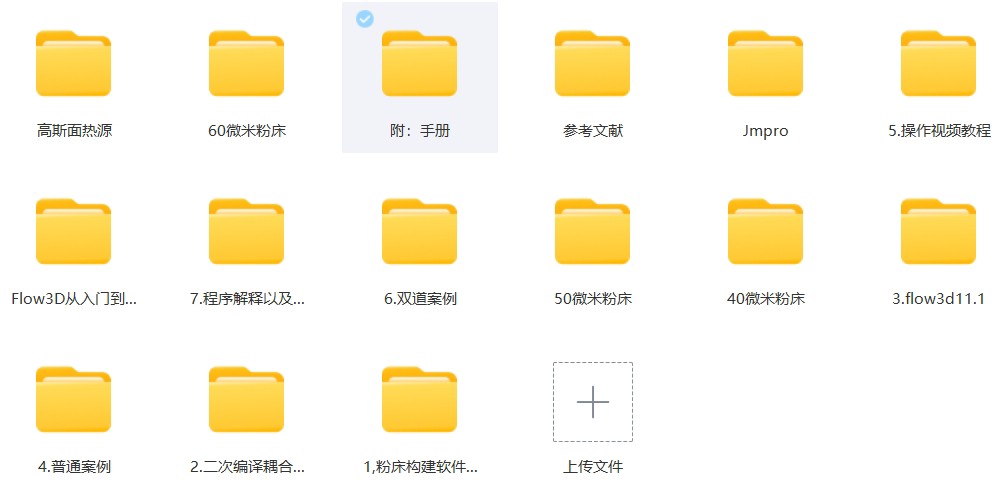

Flow3d 11.1 lpbf 熔池仿真模拟 slm 选区激光熔化 1.该模拟设包含颗粒床以及建立过程（有视频），运用Flow3D11.1、EDEM软件以及Gambit软件（含安装包），步骤清晰内容详细。 2.Flow3d 软件操作过程介绍详细，包含二次编译文件及过程（含二次编译软件安装包），具有两种模型（各种常见物理模型具有涉及）包含单道，双道，激光功率，扫描速度，蒸汽反冲力，马兰格尼对流，热通量，孔隙，激光光斑直径，表面张力等都有涉及。 3.对于模拟中需要的热源程序，蒸汽反冲力的程序都已经写好，后期可以根据自己的需求进行修改。程序中的变量都有具体的文档进行解释。 4.10个g的学习视频包含常见报错以及解决方法。 5.包含 jmpro，需要的热物性参数可直接跑。内容非常齐全

最近折腾了一套Flow3D 11.1的SLM（选区激光熔化）熔池仿真方案，从颗粒床建模到热源程序魔改，踩坑无数但也攒了一堆干货。直接上硬菜，手把手拆解流程，顺带聊聊那些藏在代码里的"骚操作"。

一、颗粒床建模：EDEM和Flow3D的基情碰撞

颗粒床建模是模拟的起点。用EDEM生成随机堆积的金属粉末层（比如316L不锈钢），导出粒子坐标后，通过Gambit处理成Flow3D能识别的网格格式。这里有个骚操作：用Python脚本批量转换颗粒坐标数据，避免手动处理几千个点的手抽筋时刻。

python 复制代码

# EDEM数据转Flow3D网格示例
import numpy as np
edem_data = np.loadtxt('particles.txt')
flow3d_mesh = np.column_stack((edem_data[:,0], edem_data[:,1], np.zeros(len(edem_data))))
np.savetxt('flow3d_input.dat', flow3d_mesh, fmt='%.6f')

这段代码直接把EDEM的3D坐标压平成Flow3D需要的二维平面网格，偷懒专用。注意Z轴归零是因为熔池模拟时默认铺粉层厚度固定。

二、物理模型全家桶：从马兰格尼对流到蒸汽反冲力

Flow3D的模型配置是重头戏。在Physics选项卡里勾选：

流体体积（VOF）跟踪熔池界面
热传导（包括辐射和对流）
表面张力（马兰格尼对流系数填材料属性）
蒸汽反冲力模型（重点！）

蒸汽反冲力的自定义函数长这样：

fortran 复制代码

SUBROUTINE VAPOR_RECOIL_PRESSURE(T, P)
REAL, INTENT(IN) :: T  ! 温度
REAL, INTENT(OUT) :: P ! 反冲压强
IF (T > 3000.0) THEN
    P = 0.8 * EXP(-(T-3500)**2/1E5)  ! 高斯衰减
ELSE
    P = 0.0
ENDIF
END SUBROUTINE

这段Fortran代码编译后丢进User Subroutines文件夹，在Material属性里关联。核心逻辑是当熔池温度超过汽化阈值时触发非线性压强，避免传统线性模型的失真。

三、二次编译踩坑指南

官方编译器用Intel Fortran？太天真！实测用Code::Blocks + gfortran更香。操作步骤：

把floglobal.h头文件复制到项目目录
命令行执行gfortran -shared -o mylib.dll usercode.f生成动态库
Flow3D的Solver设置里加载自定义库

遇到undefined reference to ``gfortranstwrite报错？多半是Fortran运行时库没链接，安装MinGW-w64的gcc组件能解决。视频教程里专门有一集讲这个，堪称秃头程序员拯救计划。

四、参数调优：光斑直径和扫描速度的博弈

用JMPRO直接调取材料库参数（比如316L的表面张力系数1.5 N/m），跑单道扫描验证模型：

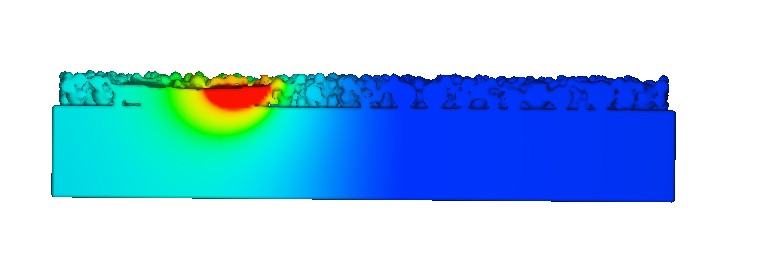

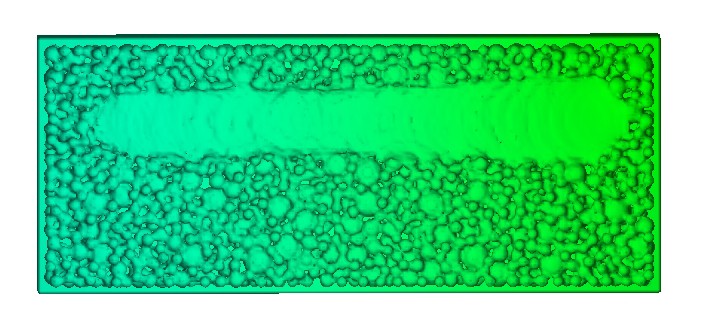

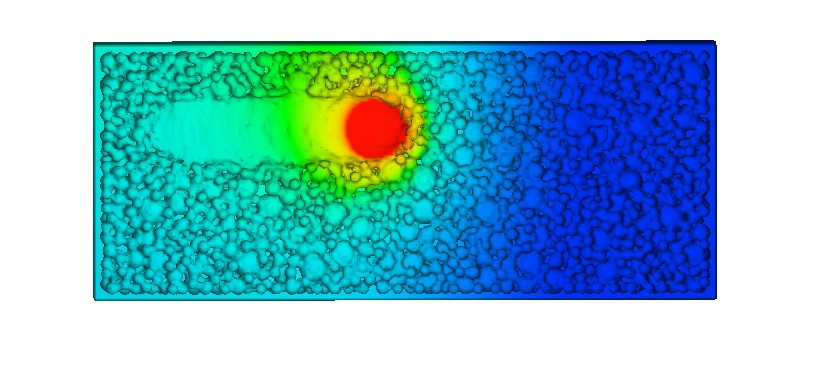

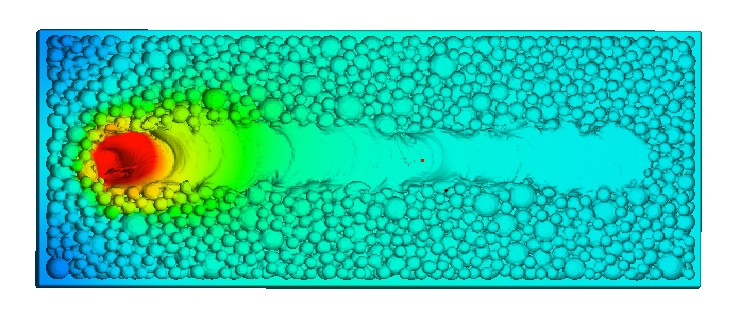

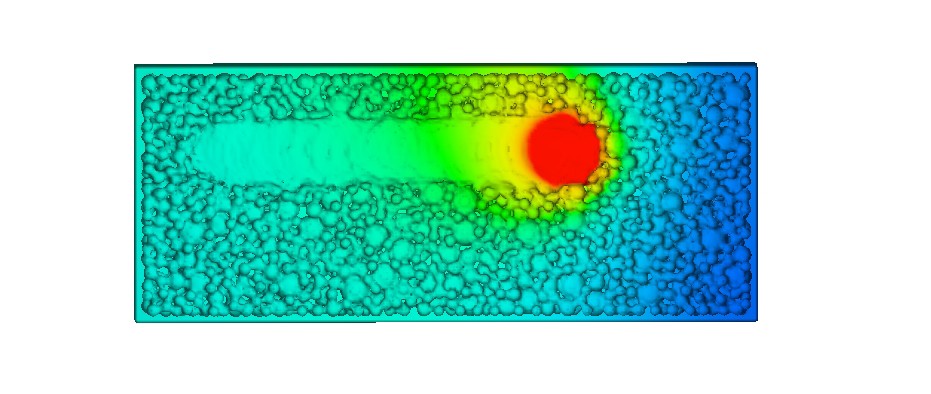

激光功率200W，光斑直径50μm时，扫描速度超过1.2m/s会出现球化缺陷
双道扫描重叠率30%的情况下，第二道熔池深度比第一道增加约18%

python 复制代码

# 参数敏感性分析伪代码
for laser_power in [150, 200, 250]:
    for speed in np.linspace(0.5, 2.0, 10):
        run_simulation(laser_power, speed)
        extract_porosity()

这种暴力扫参法虽然耗时，但能快速定位工艺窗口。项目包里提供的10个G视频里，第三集专门演示如何用TecPlot批量提取孔隙率数据。

五、实战经验：那些手册里不会写的骚操作

熔池震荡抑制：在表面张力系数里加个温度依赖的阻尼项，瞬间治好了熔池边缘的毛刺
热源整形：把高斯热源改成顶部平顶、边缘衰减的"礼帽"分布，更接近实际光纤激光器特性
偷懒大法 ：用Flow3D的Restart功能接着跑中断的算例，省下20%计算时间

遇到网格畸变报警别慌，把自适应网格细化阈值从默认0.3调到0.25，亲测有效。项目包里附带的常见报错代码表.pdf已经标记了7种高频错误的对策。

结语：别光跑模拟，盯着熔池发呆也是学问

整套资料包最大的彩蛋------那个10分钟的熔池演化慢放视频，盯着看会发现金属液面在激光关闭后的0.2秒内居然会"回弹"。或许这就是仿真的魅力：你以为在模拟工艺，实际上在偷窥微观世界的物理狂欢。
