AudioEffectController V2.0：音频均衡器与滤波器控制系统详解

Qt源码～～EQ曲线升级版代码写的不错，注释也很详细了

概述

AudioEffectController V2.0 是一个基于Qt框架开发的音频效果控制器，专门用于实现专业的音频均衡处理。该系统通过图形化界面提供直观的EQ曲线调节功能，支持多频段均衡控制、高低通滤波器配置，以及实时曲线可视化，适用于音频处理、音乐制作和实时音效调节等场景。

系统架构与核心功能

1. 多界面音频处理

系统提供三个独立的音频处理界面：

音乐界面：针对音乐播放的均衡调节
麦克风界面：针对麦克风输入的音频处理
效果界面：特殊音效处理

每个界面都拥有完整的31段均衡控制，确保不同音频源都能获得专业的处理效果。

2. 均衡曲线生成系统

类正态分布曲线模型

系统采用基于高斯分布的数学模型生成平滑的EQ曲线：

cpp 复制代码

double EQcurve::gaussrand(double inputdata, double pf, double Q, double gain)
{
    Q = RangeMapping(1.0/Q, 1);
    double mvalue = gain * exp(-(inputdata - pf) * (inputdata - pf) / (2 * Q * Q));
    return mvalue;
}

该函数通过中心频率(pf)、Q值(Q)和增益(gain)参数，生成符合音频处理需求的类正态分布曲线，确保频率响应的平滑过渡。

31段均衡控制

系统预设了31个标准音频频点：

text 复制代码

20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,
500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000,
6300, 8000, 10000, 12500, 16000, 20000 Hz

每个频点都可独立调节增益和Q值，实现精确的频响控制。

3. 滤波器系统

高通滤波器

系统实现了Butterworth高通滤波器，支持1-8阶可调：

截止频率范围：20Hz-20kHz
每阶提供6dB/oct的衰减斜率
可独立启用/禁用

低通滤波器

同样基于Butterworth设计：

截止频率范围：20Hz-20kHz
支持1-8阶调节
提供平滑的频率衰减

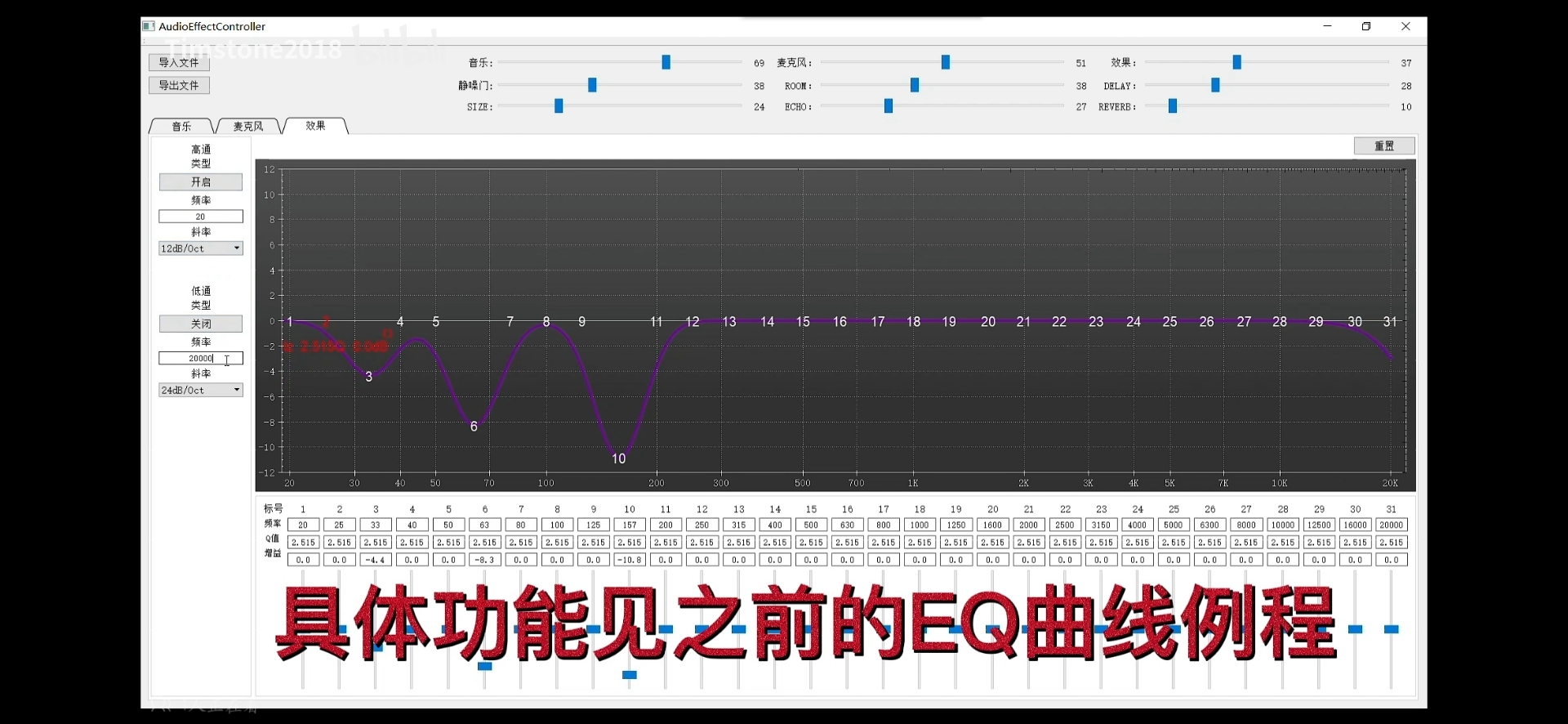

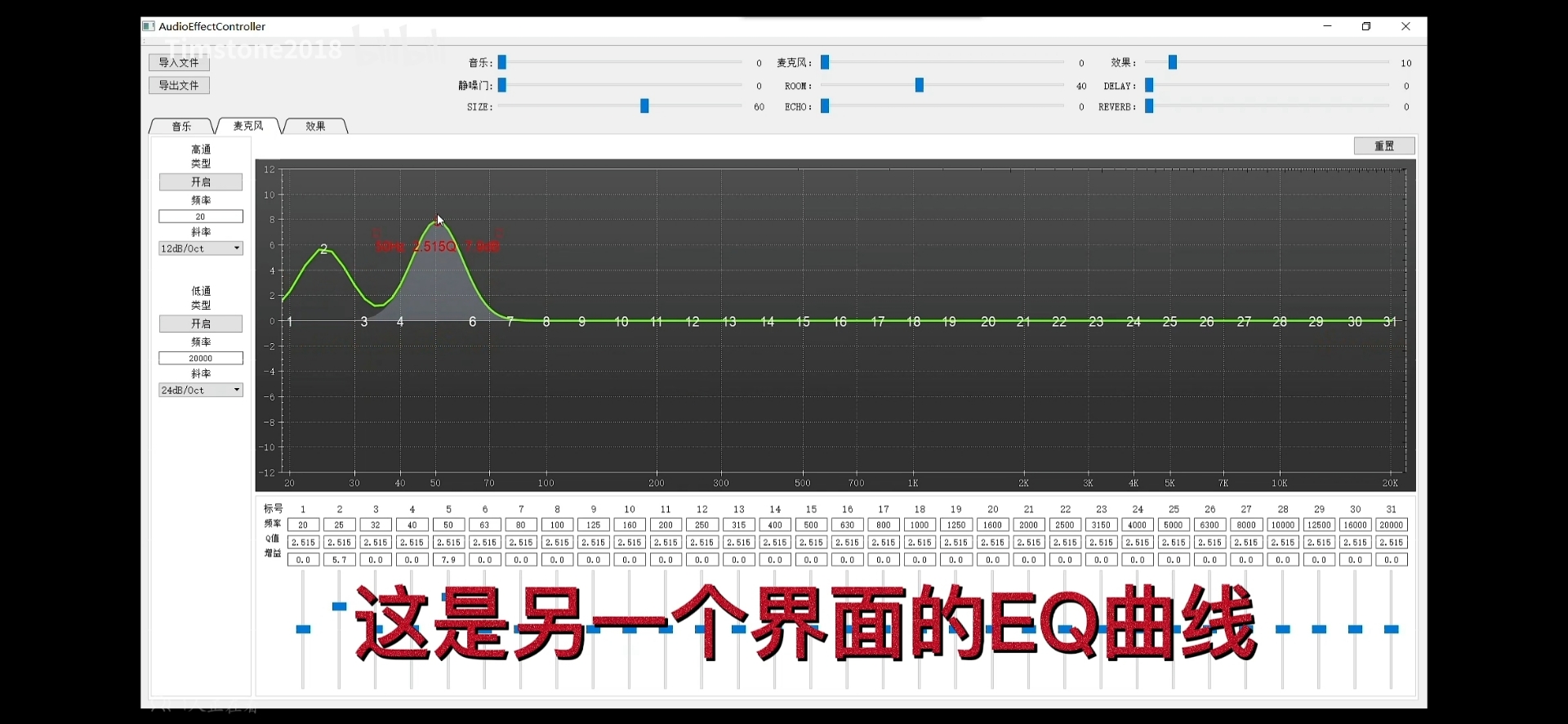

4. 实时曲线可视化

系统使用QCustomPlot库实现专业的频率响应曲线显示：

对数频率坐标轴（20Hz-20kHz）
实时显示主EQ曲线和各个控制点的影响范围
支持鼠标交互调节控制点位置和Q值
可视化高低通滤波器效果

核心算法实现

传递函数计算

系统通过Bode图计算模块处理滤波器传递函数：

cpp 复制代码

struct BodeNum *Bode::compute()
{
    complex<double> j1 = {0,1};  // 虚数单位
    for (int i=0; i<_wlen; i++) {
        complex<double> s = j1 * freData[i].w;  // s = jω
        // 计算分子分母多项式
        complex<double> ms = {0,0}, ds = {0,0};
        for (int j=0; j<_TF.n; j++) ms = ms * s + _TF.num[j];
        for (int j=0; j<_TF.d; j++) ds = ds * s + _TF.den[j];

        complex<double> result = ms/ds;
        BodeData[i].mag = 20.0 * log10(abs(result));      // 幅度响应(dB)
        BodeData[i].phase = atan2(result.imag(), result.real()) * 180.0 / PI;  // 相位响应
    }
    return BodeData;
}

频率响应合成

主EQ曲线由31个独立的正态分布曲线叠加而成：

cpp 复制代码

void EQcurve::update(int index)
{
    // 更新单个控制点的曲线
    for (int i = 0; i < Xaxisdata.count(); ++i) {
        tempcurvechange[i] = NormalDistributionData[index][i];
        NormalDistributionData[index][i] = gaussrand(log(Xaxisdata[i]), log(CurvePF[index]), CurveQ[index], CurveGain[index]);
        tempcurvechange[i] = tempcurvechange[i] - NormalDistributionData[index][i];
    }

    // 更新主曲线
    for (int i = 0; i < MainCurveData.count(); ++i) {
        MainCurveData[i] = MainCurveData[i] - tempcurvechange[i];
    }
}

用户交互功能

1. 直观的图形控制

控制点拖拽：用户可直接在曲线上拖拽控制点调节频率和增益
Q值调节：通过控制点两侧的调节手柄改变频带宽度
实时反馈：所有调节立即反映在曲线显示上

2. 精确的参数输入

数值输入框：支持频率、Q值、增益的精确数值输入
输入验证：自动验证输入范围的合理性
滑块控制：提供增益的快速调节滑块

3. 预设管理

配置导入/导出：支持将当前设置保存为INI文件
重置功能：一键恢复默认设置
多配置支持：独立保存三个界面的配置

技术特点

1. 高性能计算

优化的频率响应计算算法
预计算的Butterworth系数表
高效的曲线更新机制

2. 专业音频处理

符合行业标准的频点分布
准确的滤波器数学模型
合理的参数范围限制

3. 用户友好设计

直观的视觉反馈
灵活的交互方式
完整的操作状态提示

应用场景

AudioEffectController V2.0适用于：

音乐制作：为不同乐器和人声调节合适的频率平衡
现场音响：根据场地声学特性调整系统均衡
广播系统：优化语音清晰度和音乐播放效果
个人音频：定制个性化的听音偏好

该系统通过专业的算法设计和友好的用户界面，为音频工程师和爱好者提供了强大的音频处理工具，实现了专业级音频均衡控制的平民化应用。
