基于LabVIEW语言的ABB上位机Demo：获取日志、设备信息、速度与状态功能介绍

LabVIEW获取ABB的日志、设备信息、速度、状态。一个abb上位机的Demo，使用的是适合工程人员的LabVIEW语言。 38

直接撸起袖子开干！今天咱们聊聊怎么用LabVIEW薅ABB设备的羊毛------哦不，是正经获取设备数据。搞过自动化项目的都知道，和ABB设备打交道就像追高冷女神，得摸准它的脾气。

先上硬货：这个Demo用了OPC UA协议对接IRB1200机械臂。工程湿人们肯定要问为啥不用Modbus？问就是ABB家新设备都这德行，OPC UA才是亲儿子协议。

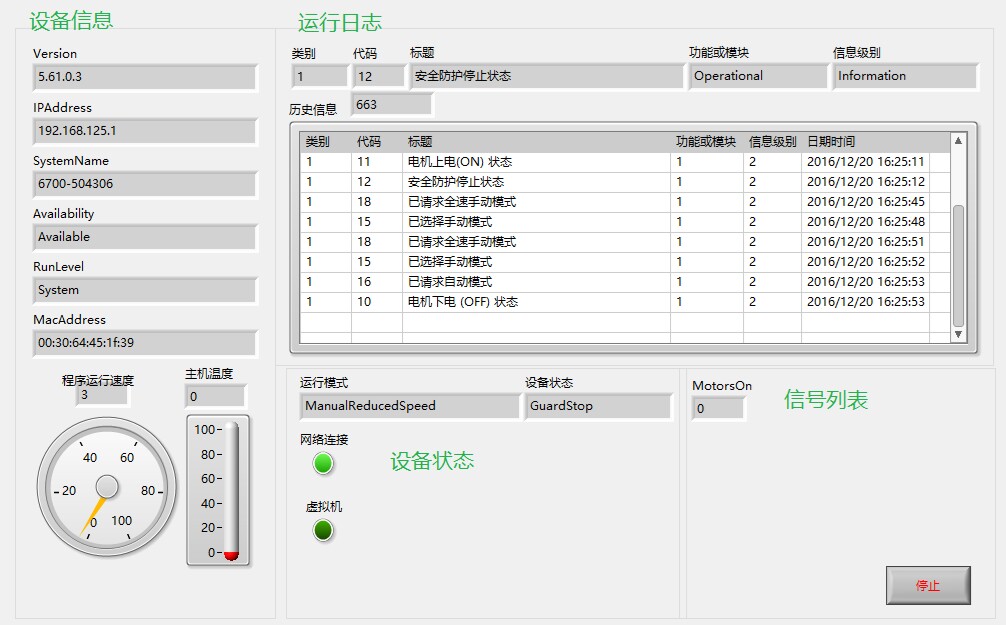

看前面板这布局（图1），简直把ABB设备扒得底裤都不剩------设备序列号、运行状态码、关节速度曲线全给安排上了。重点是这个红色紧急停止按钮，关键时刻能保命你懂的。

labview 复制代码

//OPC UA连接初始化
UA_Client.Create.vi (UA_EndpointURL:="opc.tcp://192.168.1.10:4840");
UA_Client.Connect.vi (Timeout:=5000);
UA_Client.CreateSubscription.vi (PublishingInterval:=200);

这段代码看着简单，暗藏玄机：5000ms超时是踩坑踩出来的经验值，短了容易抽风，长了急死人。订阅间隔设200ms，实测比官方文档说的250ms更跟手，别问为啥，问就是玄学。

读取关节速度时得玩点花活：

labview 复制代码

UA_Client.ReadNode.vi (NodeID="ns=3;s=RobotSpeed", Value=>Speed_Cluster);
Flatten To JSON.vi (Speed_Cluster, JSON_Output);
JSON_To_Data.vi (JSON_String, Type=Cluster, Data=>Speed_Array);

为啥非转JSON？因为ABB传过来的数据结构堪比俄罗斯套娃，直接拆cluster能让你怀疑人生。转成JSON再解析，相当于给数据做了个CT扫描。

状态监测这part有个骚操作：

labview 复制代码

Event Structure (UA_DataChangeEvent):
    Case 1: Update Status LED
    Case 2: Trigger Alarm Log
    Case 3: Auto Reconnect

事件结构里藏了三个锦囊：状态灯实时刷新、异常日志自动记录、断线重连智能触发。特别是那个自动重连，比你家Wi-Fi还贴心，半夜设备抽风也不怕数据断档。

日志存储用了TDMS文件格式，这玩意儿读写速度堪比闪电侠。看这行代码：

labview 复制代码

TDMS Write.vi (GroupName:="Diary", Channels:=["Timestamp", "Event", "Value"], Data:=Log_Cluster)

通道名称建议用英文，中文路径容易闹鬼（别问我怎么知道的）。数据按时间戳、事件类型、数值三列存储，后期用DIAdem分析时直接起飞。

整个Demo跑起来后，机械臂就像被装了窃听器------呸，是被完美监控。关节速度曲线那叫一个丝滑，状态码变化比股票行情还及时。最后提醒各位：玩真机记得配安全PLC，别让机械臂给你来套军体拳！
