RIP协议水平分割和毒性逆转详解

一.水平分割

核心原理：

"从哪个接口学到的路由，就不再从这个接口发回去"------ 避免路由信息在相邻路由器之间 "来回循环"。

环路出现情况：

（不考虑触发更新和毒性逆转）

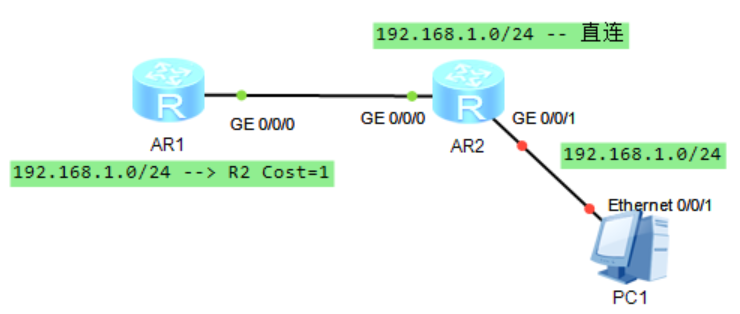

• 故障发生：
  • AR2 与 PC1 断开，其直连的192.168.1.0/24路由失效，但 RIP 默认是周期更新（30 秒），AR2 会等待自己的周期更新时间，暂不主动通告故障。
• AR1 的周期更新先触发：
  • 在 AR2 等待的期间，AR1 的 30 秒周期更新到了，向 AR2 发送 RIP 报文，其中包含 "自己能到192.168.1.0/24（Cost=1，来源是之前从 AR2 学习的路由）" 的信息。
• AR2 学习错误路由：
  • AR2 收到 AR1 的报文后，按照 RIP 的贝尔曼 - 福特算法（"从邻居学路由，成本 = 邻居的成本 + 1"），认为 "通过 AR1 可以到达该网段"，于是将自己的路由表更新为：192.168.1.0/24 via AR1，Cost=2。
• 环路形成：
  • 等 AR2 的周期更新时间到了，它会向 AR1 发送 RIP 报文，其中包含 "自己能到192.168.1.0/24（Cost=2）" 的信息；AR1 收到后，又会把自己的路由成本更新为Cost=3（邻居成本 2+1）。

使用水平分割后的情况：

（不考虑触发更新和毒性逆转）

• 故障发生：
  • AR2 与 PC1 断开，直连的192.168.1.0/24路由失效，等待 RIP 周期更新。
• AR1 的周期更新触发：
  • AR1 向 AR2 发送 RIP 报文，但注意：AR1 的192.168.1.0/24路由，是从 AR2 的 GE 0/0/0 接口学习到的（最初 AR2 的直连路由传递给 AR1）。
    根据水平分割规则：AR1 不会将 "从 AR2 学习到的192.168.1.0/24路由"，再从 GE 0/0/0 接口（连接 AR2 的接口）发回给 AR2。
    因此，AR1 的这次周期更新报文中，不会包含192.168.1.0/24的路由信息。
• AR2 的路由处理：
  • AR2 在等待周期更新的期间，不会收到 AR1 关于该网段的错误路由信息，因此它的路由表中192.168.1.0/24会保持 "失效" 状态（直到 RIP 的无效计时器超时，最终删除该路由）。
• 避免环路：
  • 后续 AR2 的周期更新触发时，也不会向 AR1 发送该网段的错误路由，从而避免了之前的环路场景。

二.毒性逆转

核心原理：

"从哪个接口学到的路由，若该路由失效，就通过原接口向邻居发送'毒性路由'（标记为不可达，cost值=16）"------ 主动告知邻居 "原路由已失效"。

使用毒性逆转后的情况：

• 故障发生
  • AR2 与 PC1 断开，其直连的192.168.1.0/24路由失效，等待 RIP 周期更新（30 秒）。
• AR1 的周期更新先触发
  • AR1 的192.168.1.0/24路由，是从 AR2 的 GE 0/0/0 接口学习到的（最初 AR2 传递的直连路由）。
  • AR2 收到 AR1 的 RIP 报文，看到192.168.1.0/24的 Cost值=16（不可达），结合自己的路由表（该网段已失效），会确认 "该网段确实不可达"，因此不会将该路由添加为 "通过 AR1 可达"。
• 避免环路
  • AR2 的周期更新触发时，会向 AR1 发送 "192.168.1.0/24 Cost值=16" 的信息；AR1 收到后，也会确认该网段不可达，最终双方都不会保留错误路由，避免了环路。
