计算系统安全速成之机器级编程【2】

文章目录

• 函数调用过程机制和栈
• • 栈结构
  • 栈操作：压栈和出栈
• 过程控制流
• • 指令指针寄存器与栈指针寄存器
  • 函数调用详细过程
• 过程数据流
• 栈式语言的核心机制
• • 递归的支持：可重入性与状态存储需求
  • • 可重入性：递归的前提
    • 状态存储：栈的作用
  • 栈规则：保证调用顺序的正确性
  • 栈帧：函数实例的状态容器
• [x86-64/Linux 栈帧布局](#x86-64/Linux 栈帧布局)
• • [incr 函数示例](#incr 函数示例)
  • [调用 incr 示例](#调用 incr 示例)
  • 寄存器保存规则
  • 寄存器使用规范
  • 递归函数

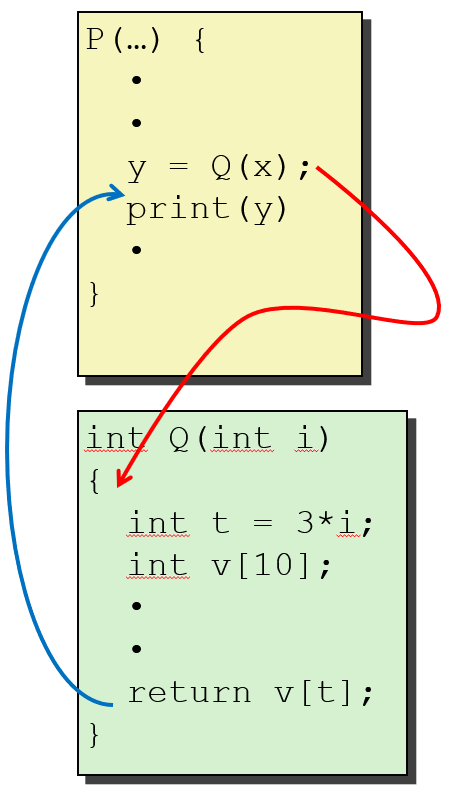

函数调用过程机制和栈

• 控制权传递：跳转至过程代码起始处，最后返回到调用点。

• 数据传递：传递参数，最后返回值。

• 内存管理：在执行期间分配内存，返回时释放内存。

• 所有机制均通过机器指令实现，x86-64仅使用必要的机制支持过程调用。



• 应用二进制接口（Application Binary Interface，ABI）：机器指令实现机制，但具体设计由ABI规范决定，ABI定义了控制流，数据传递和内存布局的标准。

栈结构

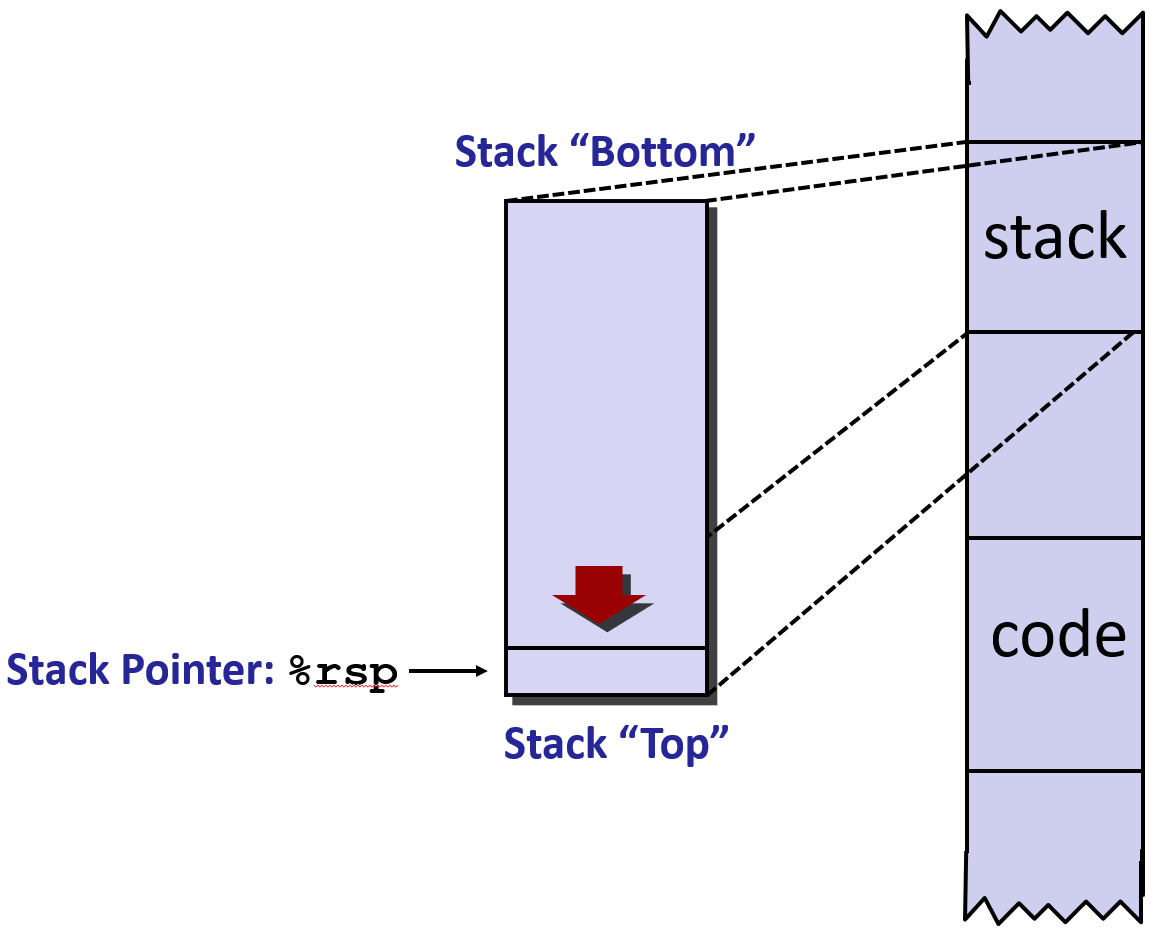

• 栈的基本概念：一段按栈规则管理的内存区域，内存被视为字节数组，不同区域有不同用途。

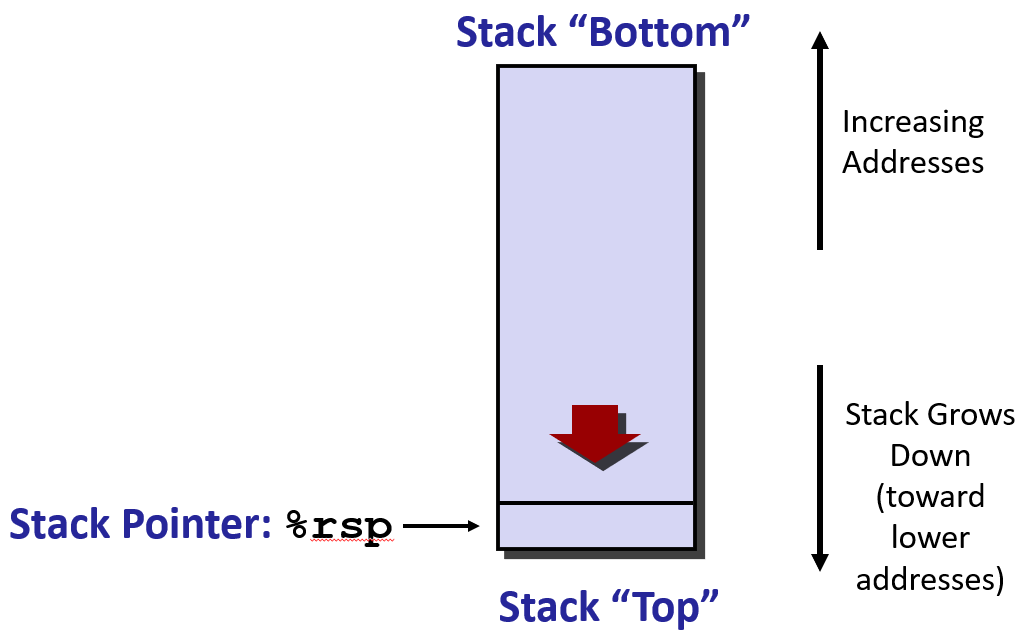

• 栈的增长方向为：由高地址向低地址方向增长。寄存器%rsp指向站定元素的地址（最低有效地址）。栈低在高地址，栈顶在低地址。


栈操作：压栈和出栈

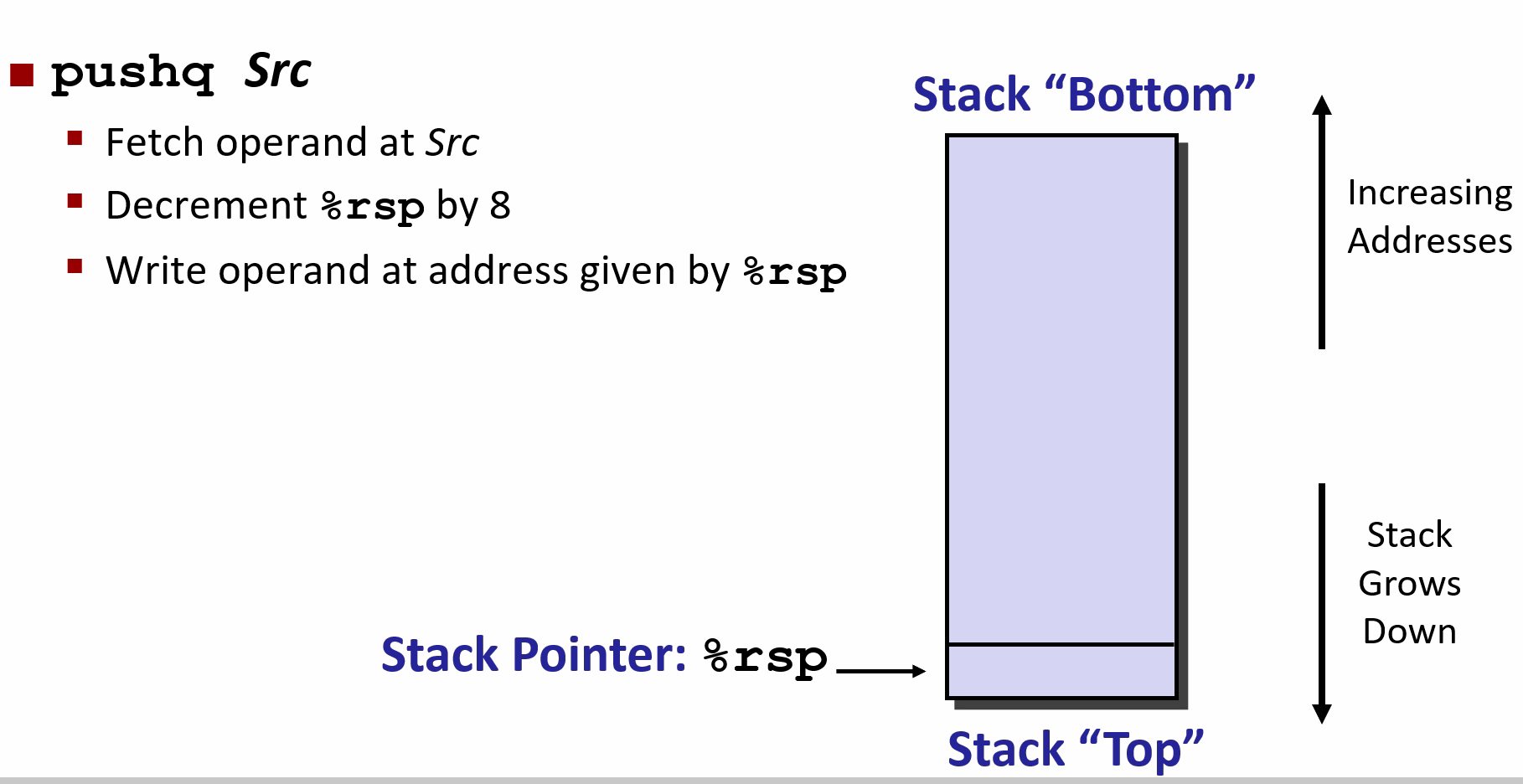

• 压栈（pushq）：操作形式为pushq Src，从源操作数读取值，将%rsp减少8字节（64位），将读取的值存入目标寄存器（通常为寄存器）。

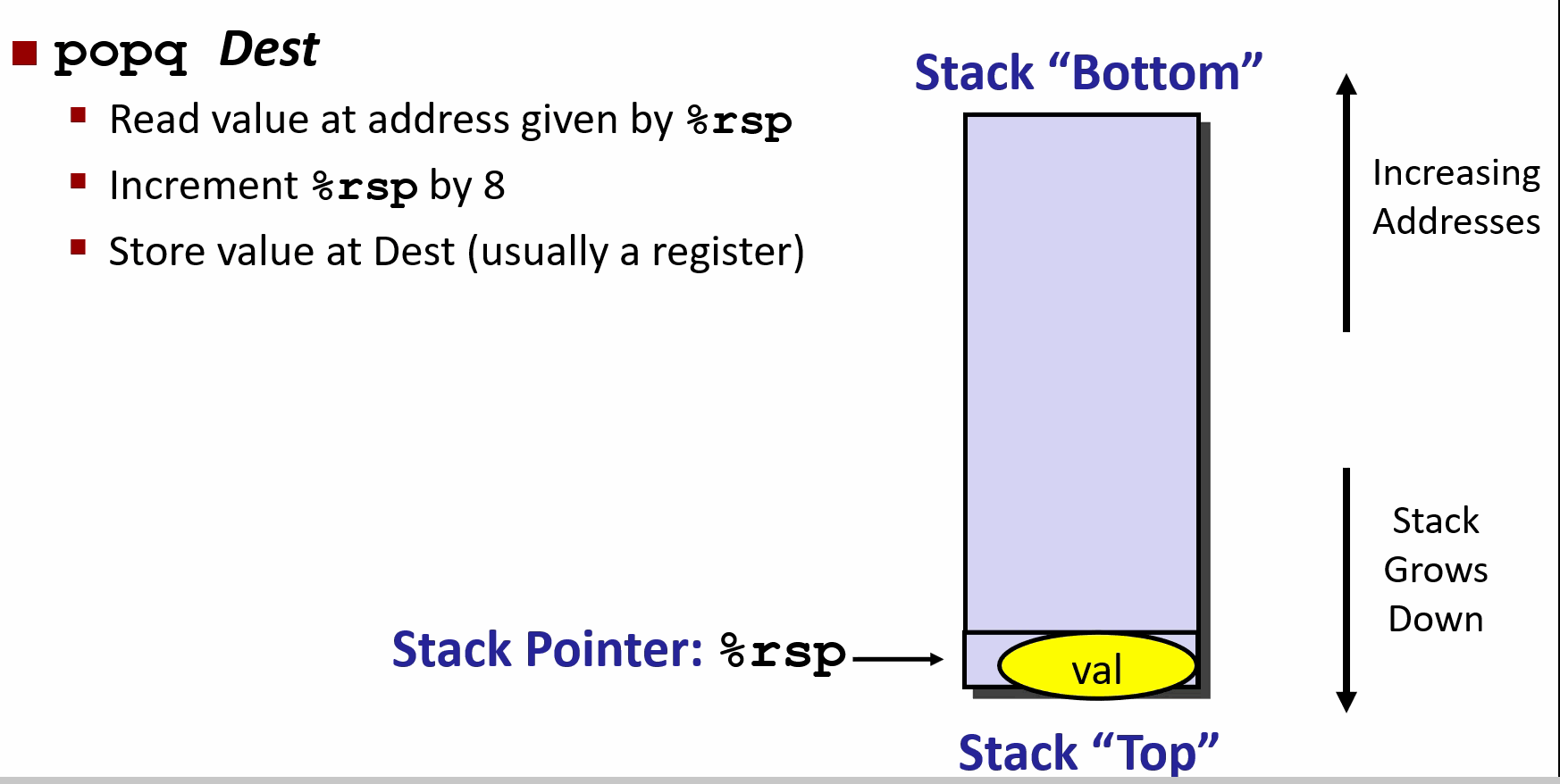

• 出栈（popq）：操作形式为popq Dest，从 %rsp 指向的地址读取值，将%rsp增加8，将读取的值存入目标寄存器（通常为寄存器），内存内容不变，仅%rsp更新。


过程控制流

• 利用栈来实现过程调用与返回。
• 调用指令call：利用call标签，将返回地址（call下一条指令地址）压入栈，跳转到标签指定的过程起始地址。
• 返回指令ret：从栈中弹出返回地址，跳转到该地址后继续执行。

指令指针寄存器与栈指针寄存器

• %rip（指令指针寄存器（Instruction Pointer））：**程序控制流的核心，**存储当前正在执行的指令地址，CPU通过%rip获取下一条要执行的指令。
• %rsp（栈指针寄存器（Stack Pointer））：指向当前栈顶的位置，管理函数调用时的栈内存分配和释放，控制参数传递、局部变量存储和返回地址保存。
• 在函数调用场景中，两者协同工作机制，：
  1. 调用前 ：%rip指向callq指令，%rsp指向调用前的栈顶
  2. 调用时 ：callq将返回地址压栈（%rsp向下移动），%rip跳转到目标函数
  3. 返回时 ：retq从栈顶弹出返回地址恢复%rip，%rsp向上移动恢复栈顶
• 这种机制确保函数调用后能正确返回到调用点继续执行，是x86-64架构中过程调用的基础。

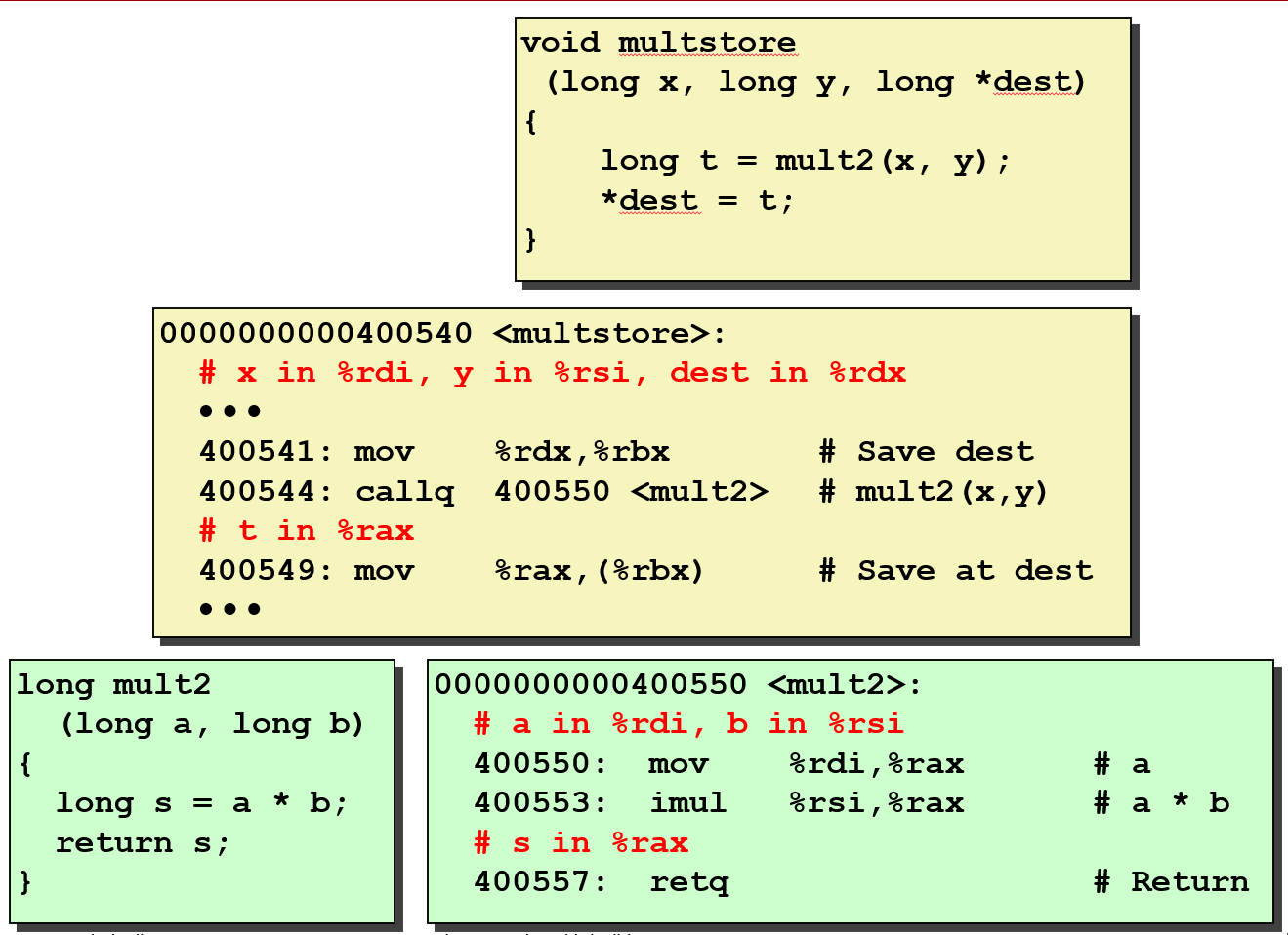

函数调用详细过程

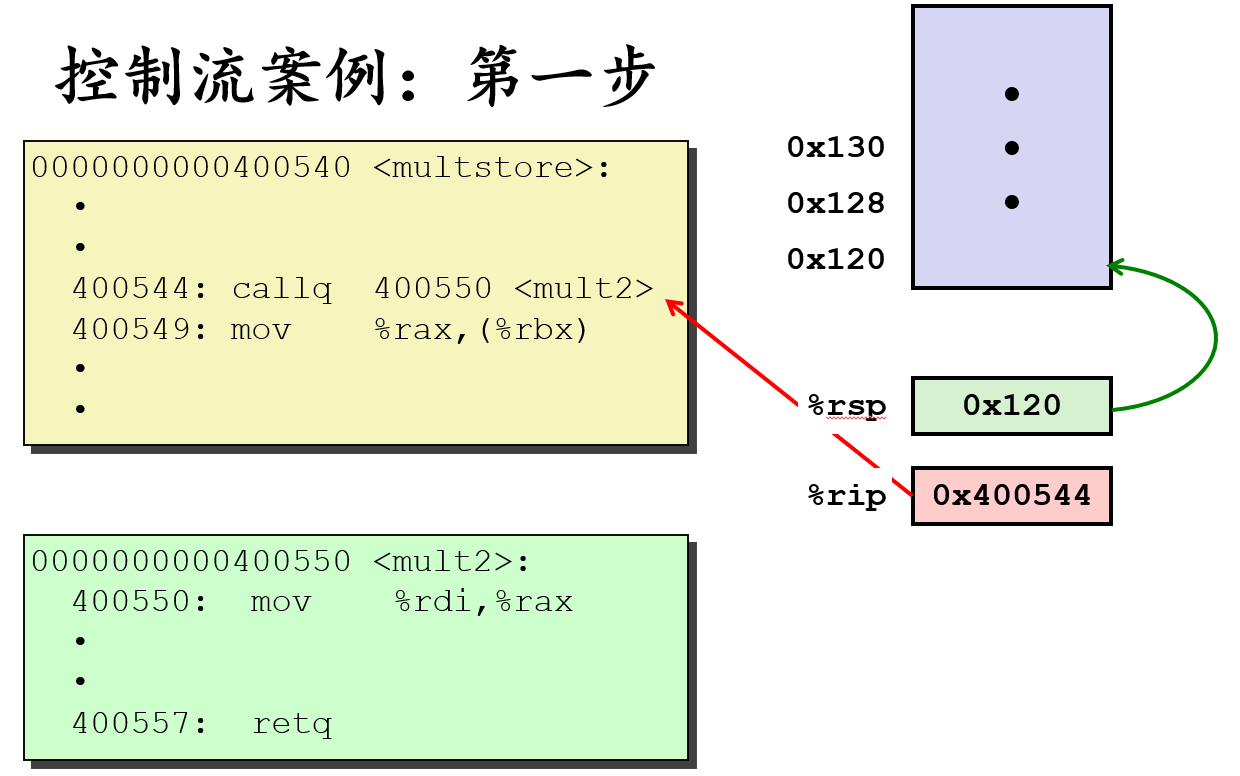

• %rip = 0x400544：指向callq 400550 <mult2>指令，表示当前CPU正在执行这条函数调用指令。当callq执行后，%rip将被修改为0x400550（mult2函数的入口地址）。
• %rsp = 0x120：指向当前的栈顶指针。
• 分析 ：程序正准备调用mult2函数，此时还在调用者函数中执行。%rip指向即将执行的callq指令，栈处于调用前的状态。

• %rip = 0x400550：跳转到mult2函数入口。
• %rsp = 0x118：%rsp从0x120减到0x118，为返回地址分配空间，栈顶存储callq指令压入的返回地址0x400549。
• 关键机制：
  1. 控制权传递 ：callq指令将下一条指令地址0x400549压入栈
  2. 跳转 ：将mult2函数入口地址0x400550加载到%rip

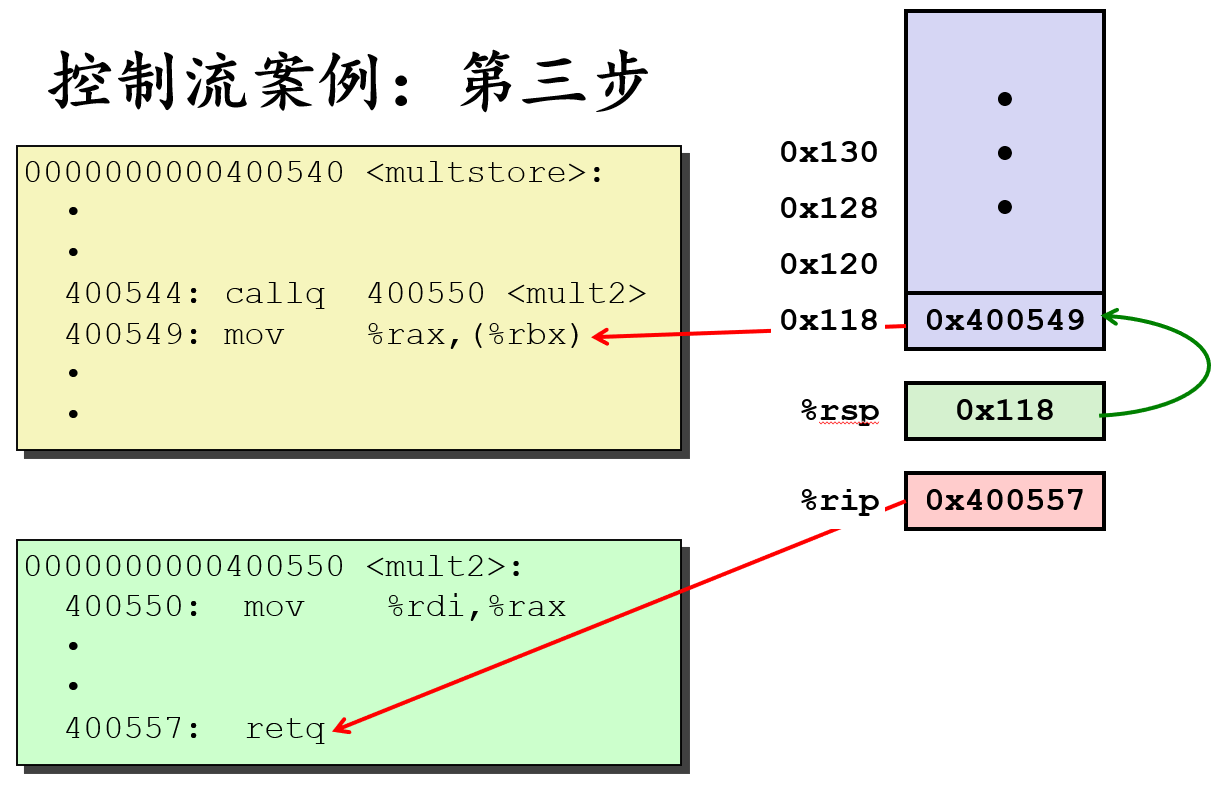

• %rip = 0x400557：指向retq指令
• %rsp = 0x118：栈指针保持不变
• 栈顶：0x400549（返回地址）
• 分析 ：mult2函数即将执行完毕，当前停在retq指令处。此时：函数已完成计算逻辑，栈中保存的返回地址0x400549准备被使用，等待retq指令触发返回操作。

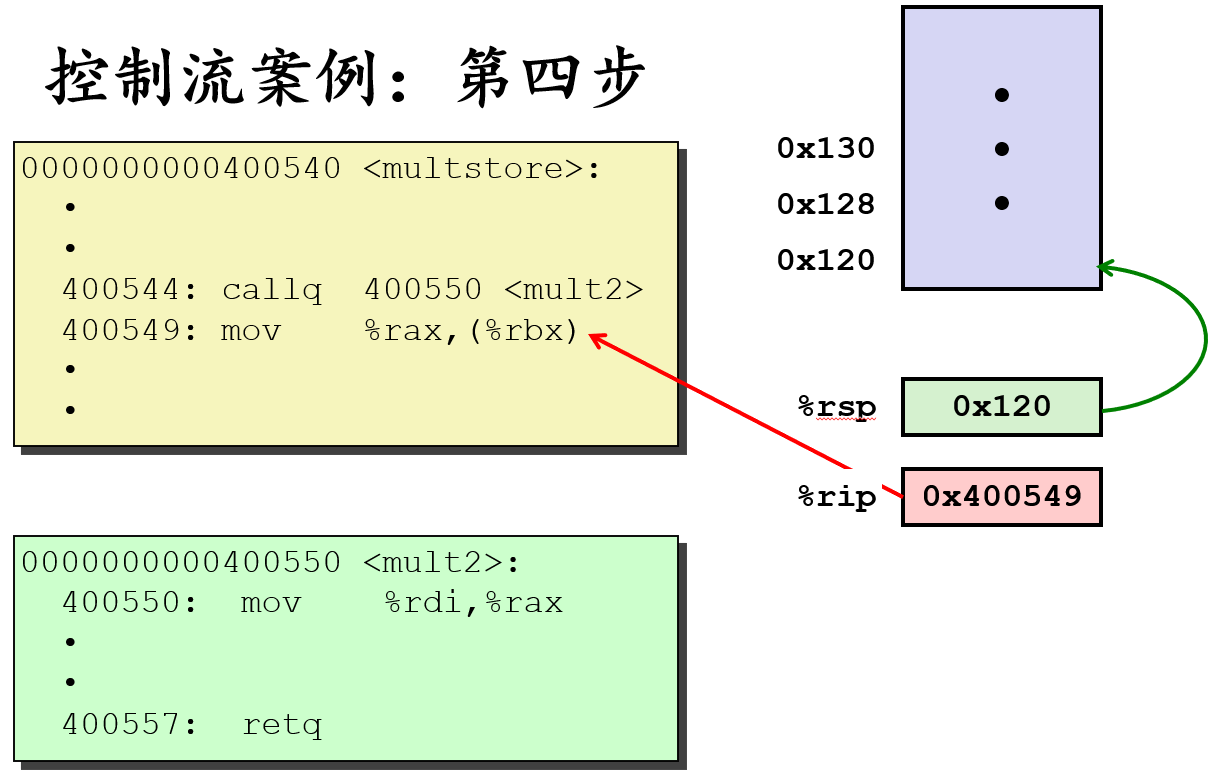

  状态变化：
• %rip = 0x400549：返回到调用点下一条指令。
• %rsp = 0x120：%rsp从0x118增到0x120，释放返回地址空间（出栈）。
• 栈内容：恢复为0x130, 0x128, 0x120。
• 关键机制：
  1. 返回地址恢复 ：retq从栈顶弹出0x400549到%rip。
  2. 控制权返回 ：程序继续执行mov %rax,(%rbx)指令。

---

控制权传递机制

调用者(callq) → 被调用者(mult2) → 调用者(retq)
0x400544 → 0x400550 → 0x400549

---

栈内存管理

调用前: %rsp = 0x120
调用时: %rsp = 0x118 (压入返回地址)
返回后: %rsp = 0x120 (弹出返回地址)

---

数据传递

• 参数传递：通过寄存器（图中未显示具体参数）
• 返回值 ：通过%rax寄存器返回（从后续mov %rax,(%rbx)可推断）
• 返回地址：通过栈传递，确保能正确返回调用点

这个过程完美体现了x86-64架构中函数调用的三个核心机制：

1. 控制权传递 ：通过%rip和callq/retq指令实现
2. 数据传递：通过寄存器和栈实现参数和返回值传递
3. 内存管理 ：通过栈指针%rsp的动态调整实现内存的分配和释放

整个过程保证了函数调用的正确性和效率，是现代计算机系统程序执行的基础机制。

过程数据流

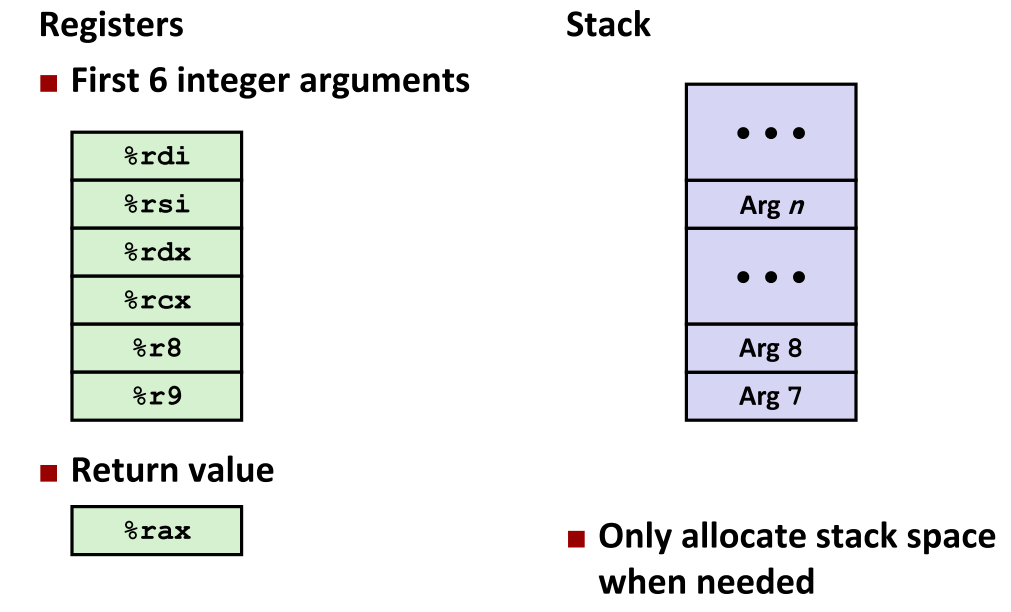

• 参数传递方式：前6个整型参数通过寄存器传递%rdi, %rsi, %rdx, %rcx, %r8, %r9，超过6个的参数通过栈传递，返回值通过 %rax 寄存器传递。


• 局部变量存储：使用栈帧（stack frame）保存局部状态，包括局部变量、临时数据等，如 mult2 中的变量 s。

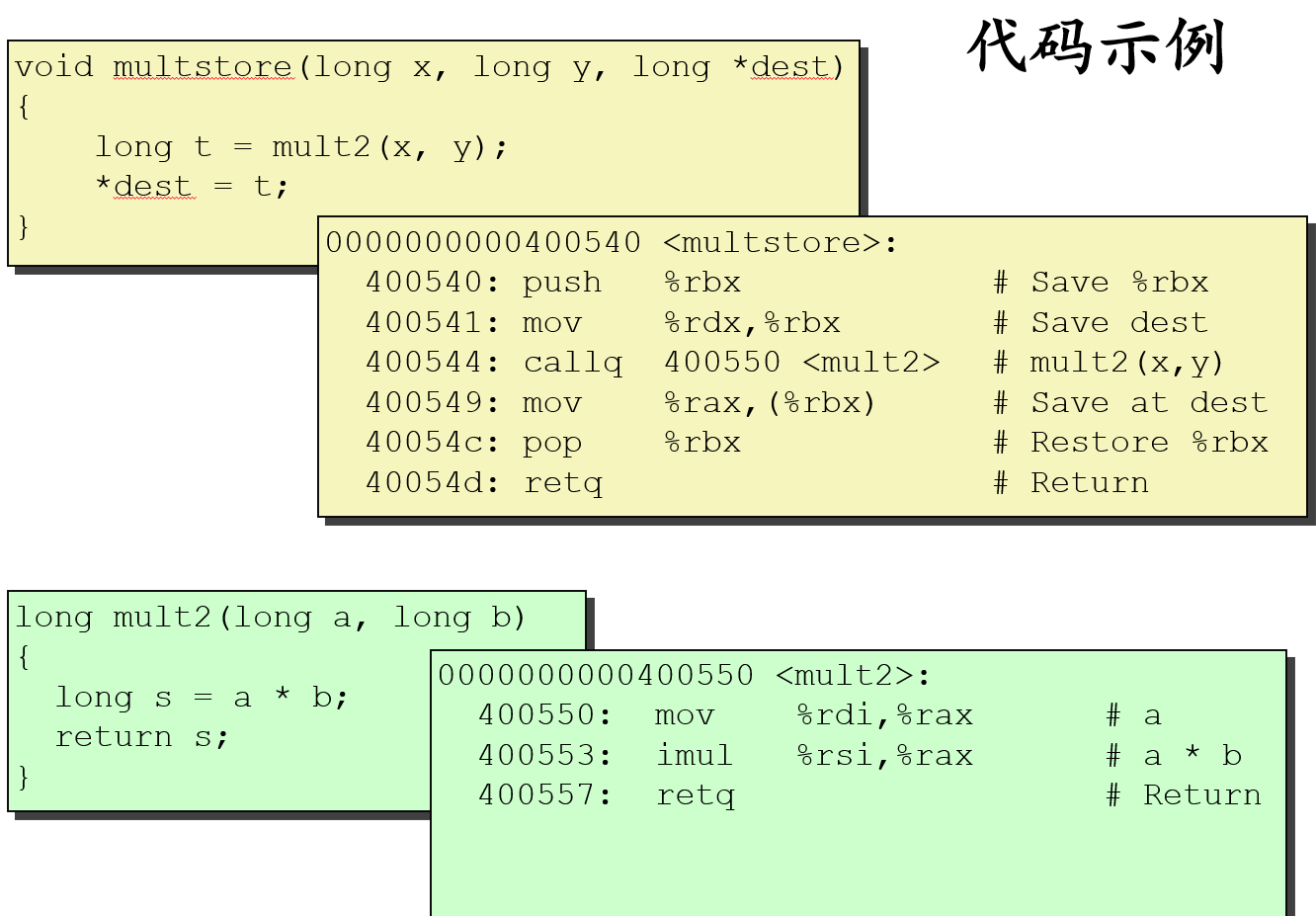

• 寄存器保存被调用者保存寄存器（如 %rbx），multstore 中先 push %rbx 保存现场，最后 pop %rbx 恢复，确保跨过程调用时不破坏原有值。

栈式语言的核心机制

• 在编程语言的底层设计中，"栈"（Stack）是支撑函数调用、递归执行和状态管理的核心数据结构。
• 栈式语言是指依赖栈来管理程序运行时状态的编程语言。这类语言通过栈存储函数调用的上下文信息（如参数、局部变量、返回地址），从而实现递归、嵌套调用等功能。常见的栈式语言包括C、Pascal、Java等。

递归的支持：可重入性与状态存储需求

可重入性：递归的前提

递归的本质是"函数自我调用"，因此需要满足可重入性------即同一函数可以同时存在多个实例（instantiation），且每个实例的状态互不干扰。

• 例如，计算阶乘factorial(n)时，当n=3，会依次产生factorial(3)→factorial(2)→factorial(1)三个实例
• 若代码不可重入（如使用全局变量共享状态），后续调用会覆盖前序实例的状态，导致结果错误

状态存储：栈的作用

每个函数实例都需要存储自己的状态信息，这些信息必须独立于其他实例。栈作为"后进先出"（LIFO）的数据结构，天然适合存储这种"临时且有序"的状态，主要包括三类：

• Arguments（参数）：传递给函数的输入值
• Local variables（局部变量）：函数内部定义的变量
• Return address（返回地址）：函数执行完毕后，需要回到调用者的位置

栈规则：保证调用顺序的正确性

栈式语言的栈操作遵循严格的栈规则，确保函数调用的逻辑正确。

1. 状态的生命周期：从调用到返回。函数的状态（参数、局部变量、返回地址）仅在函数被调用期间有效，一旦函数返回，其状态会被弹出栈并销毁。
2. 调用者与被调用者的顺序：callee先返回。栈的LIFO特性决定了被调用者（callee）必须先于调用者（caller）返回。若违反此规则，会导致caller无法恢复正确的状态，引发程序崩溃或逻辑错误。

栈帧：函数实例的状态容器

栈式语言通过**栈帧（Frame）**来组织每个函数实例的状态。栈帧是栈中的一个连续内存块，专门存储单个函数实例的所有状态信息。

每个栈帧包含：

• 参数区：存储调用者传递的参数
• 局部变量区：存储函数内部的局部变量
• 返回地址区：存储调用者的下一条指令地址
• 可能还包括保存的寄存器值

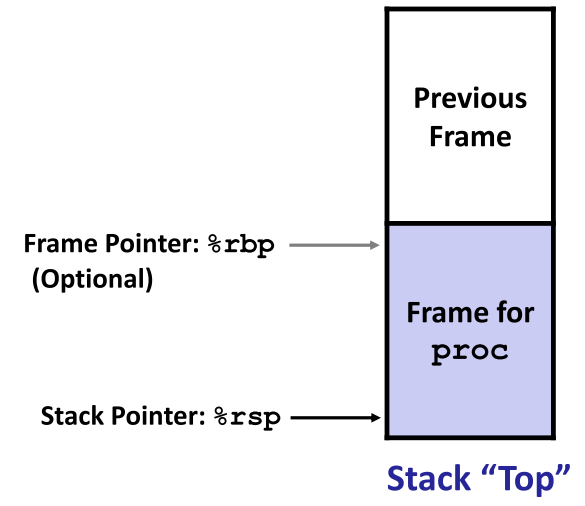

• 栈帧管理：帧指针%rbp（可选），栈指针%rsp，进入函数时分配空间，包含 call 指令的压栈操作，返回时释放空间，包含 ret 指令的出栈操作。

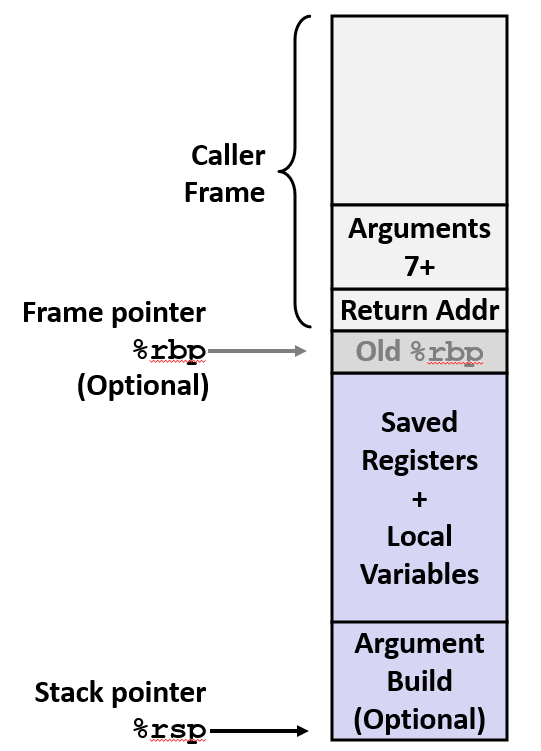

x86-64/Linux 栈帧布局

当前栈帧（从顶到底）

• 参数构建区：为即将调用的函数准备参数。
• 本地变量：无法放入寄存器时使用。
• 保存的寄存器上下文。
• 旧的帧指针（%rbp，可选）。

调用者栈帧

• 返回地址（由 call 指令压栈）。
• 当前调用的参数。

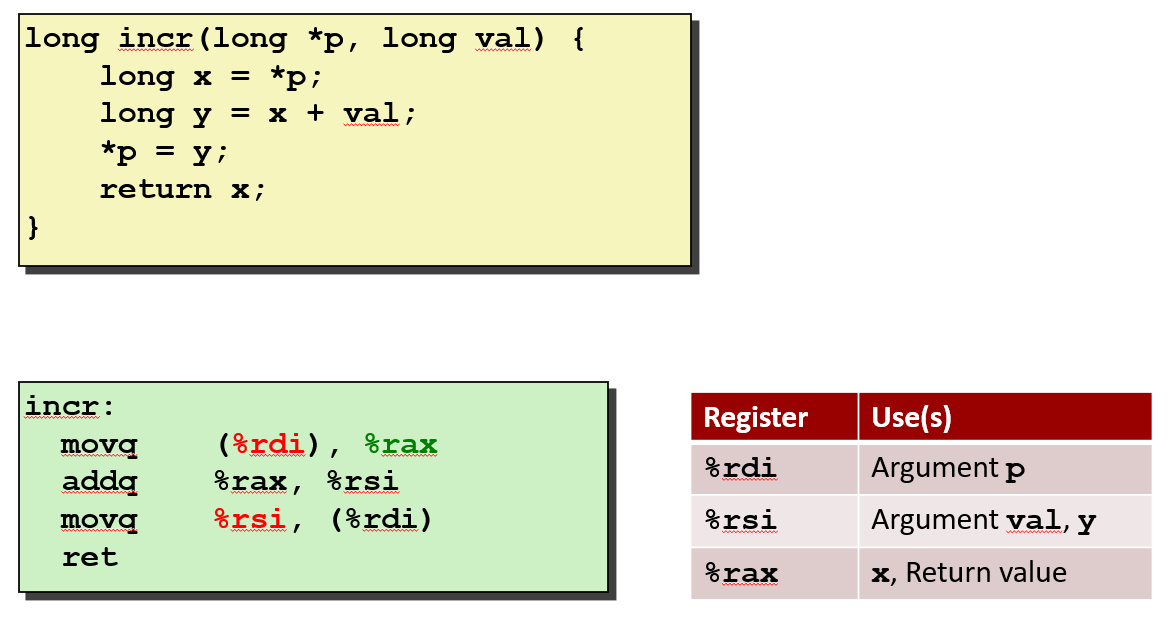

incr 函数示例

C代码实现：

- 接收指针 p 和值 val
- 读取 *p 到 x，计算 y = x + val
- 写回 *p = y，返回 x

对应汇编代码：

movq (%rdi), %rax：加载 *p
addq %rax, %rsi：计算 x + val
movq %rsi, (%rdi)：写回 *p
ret：返回

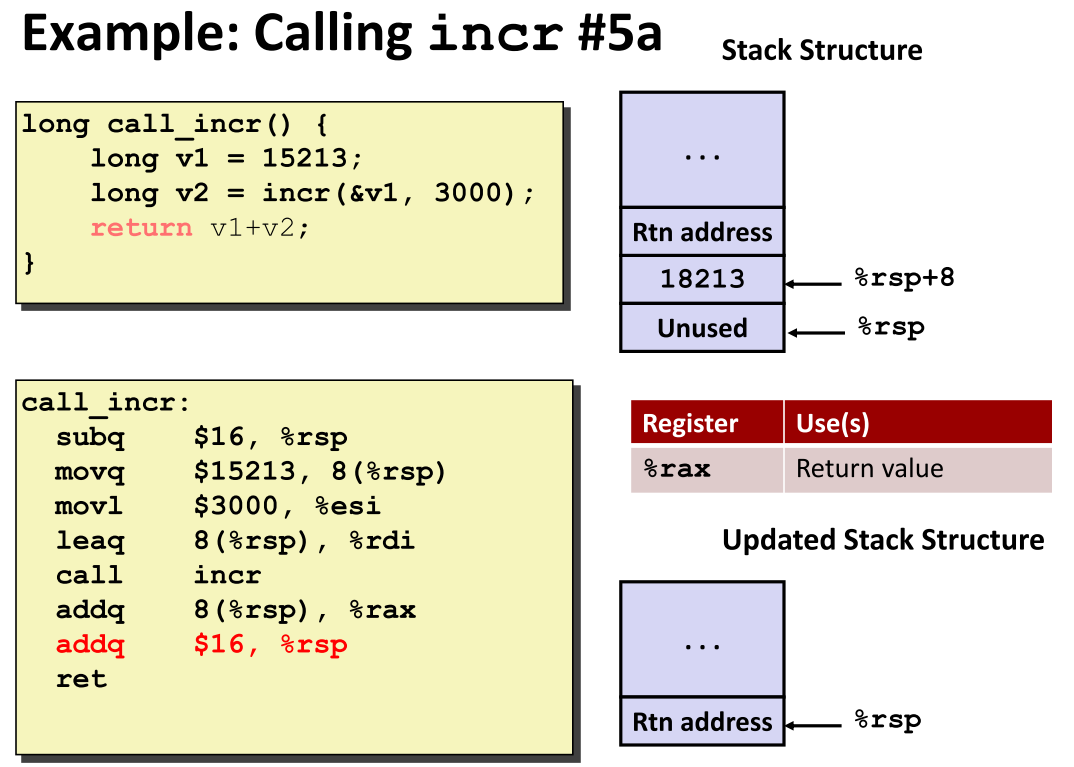

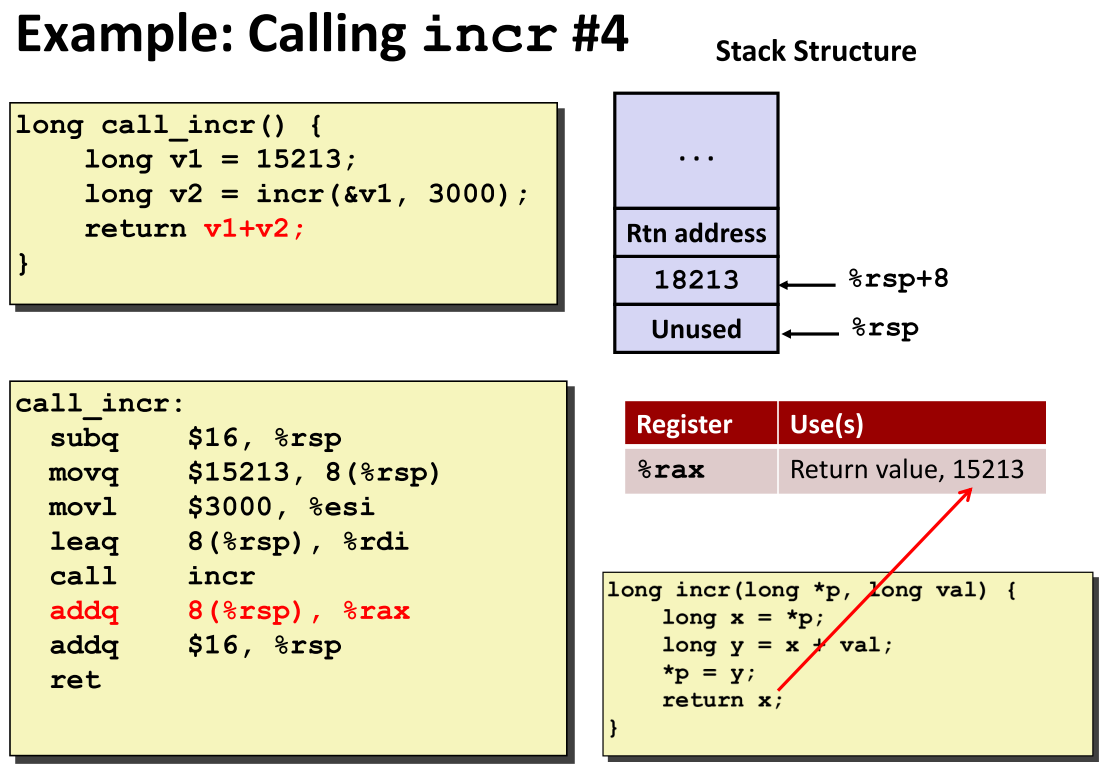

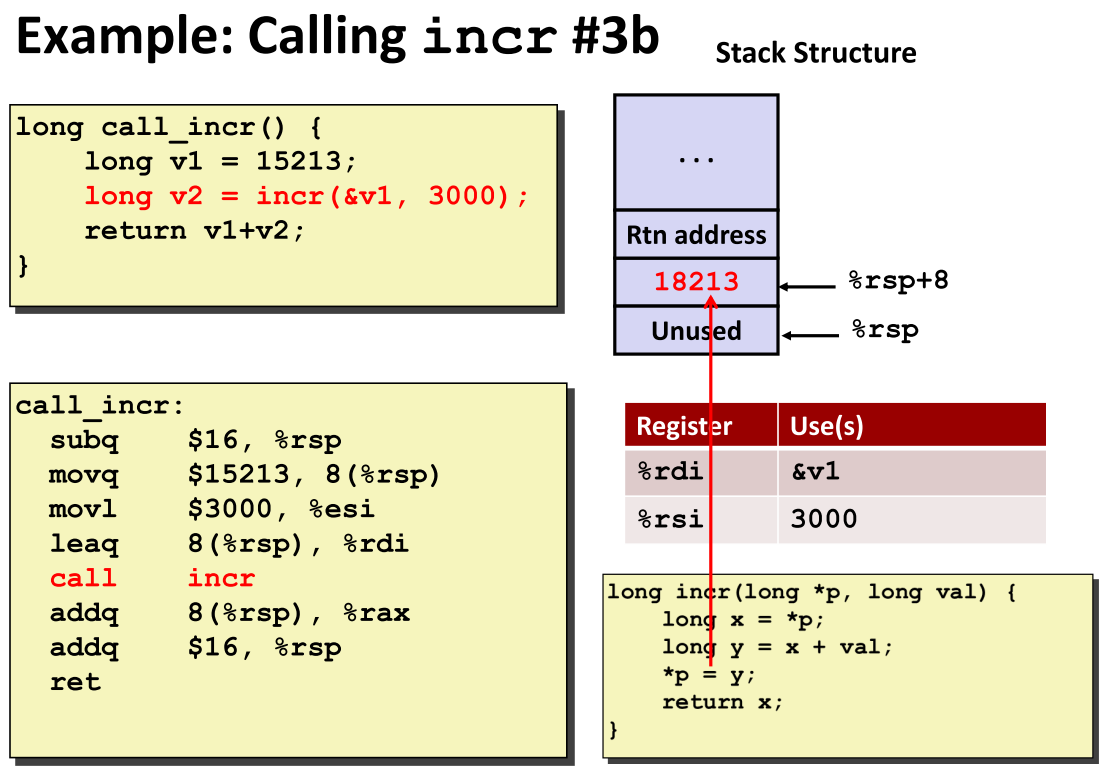

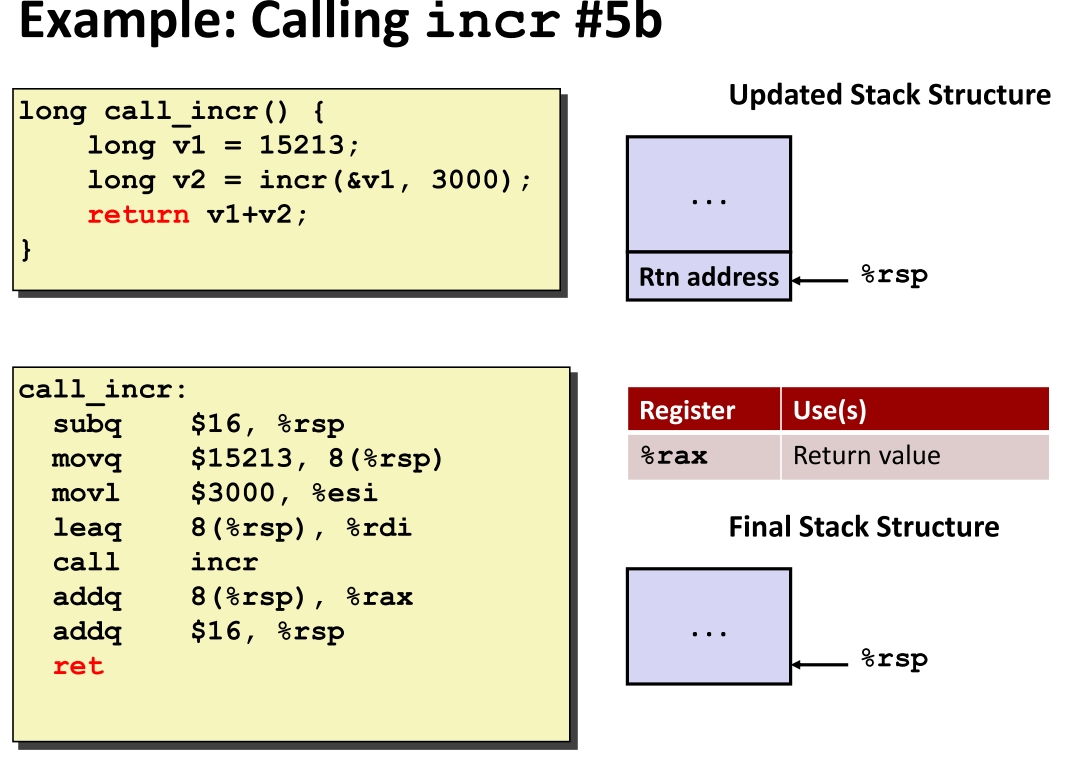

调用 incr 示例

主调函数 call_incr 结构

• 定义 v1 = 15213
• 调用 incr(&v1, 3000)
• 返回 v1 + v2

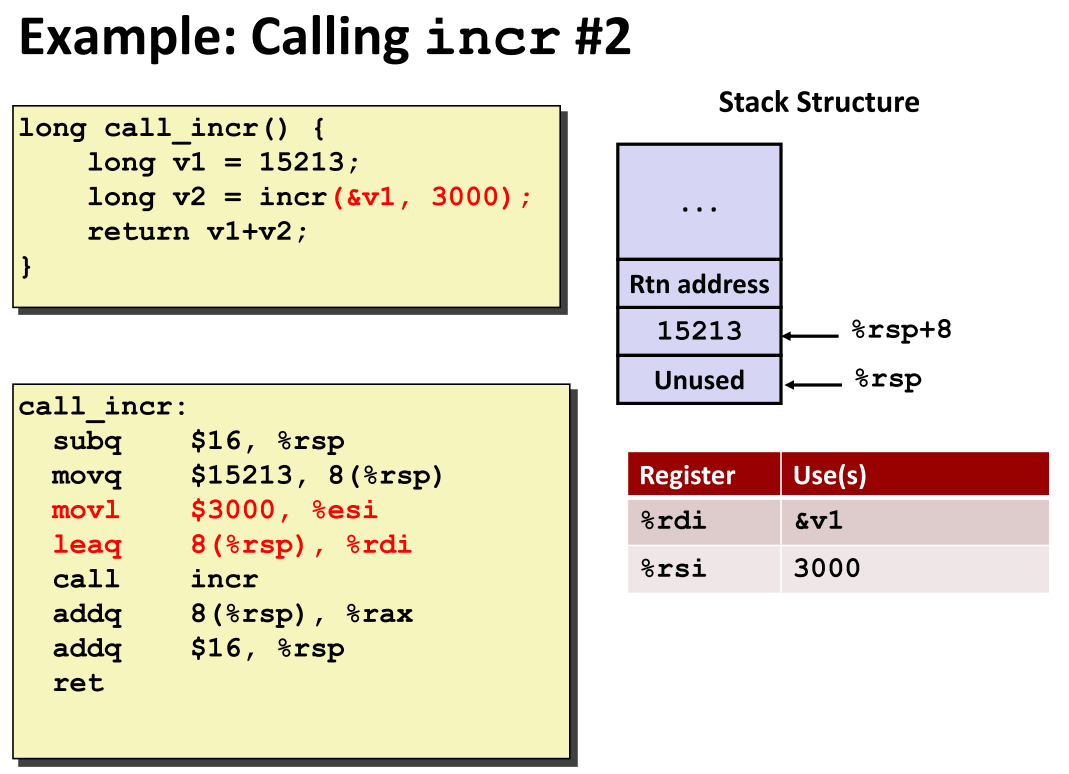

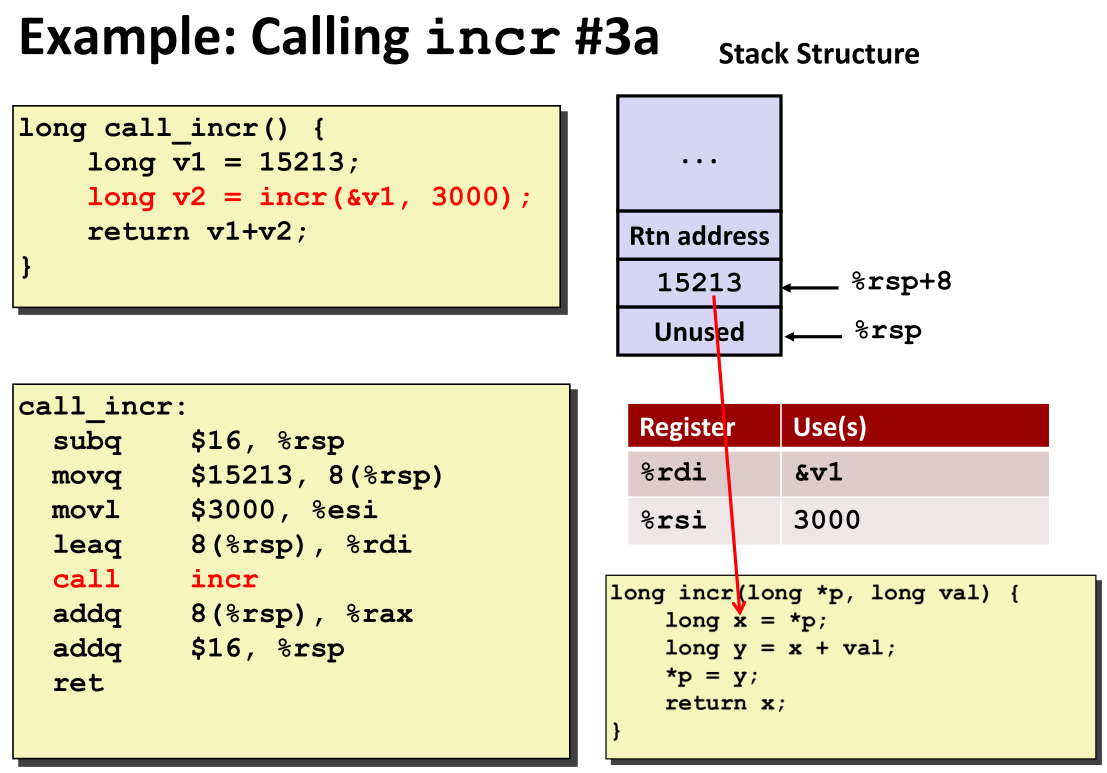

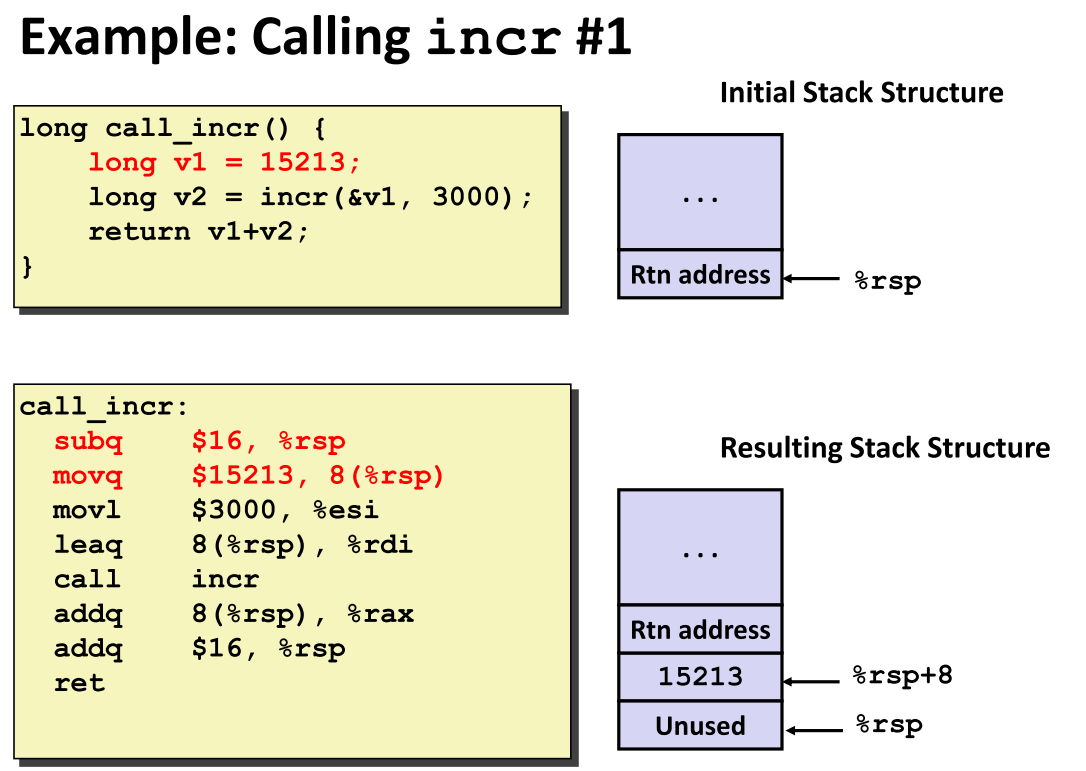

初始栈结构

• 保留 16 字节栈空间（subq $16, %rsp）
• 将 15213 存入 8(%rsp)
• 设置寄存器：%rdi 指向 &v1，%esi 设为 3000
• 执行 call incr

• movl 写入 32 位并清零高 32 位，更高效且足够表达 int 范围值。
• leaq 计算地址：leaq 8(%rsp), %rdi 正确计算 &v1 地址，利用地址计算机制获取局部变量地址。






寄存器保存规则

• 调用者保存（Caller-Saved）：调用者需在调用前将重要值保存到栈，被调用者可自由修改这些寄存器。
• 被调用者保存（Callee-Saved）：被调用者若使用某些寄存器，必须先保存其原始值，在返回前恢复这些寄存器的原始内容。

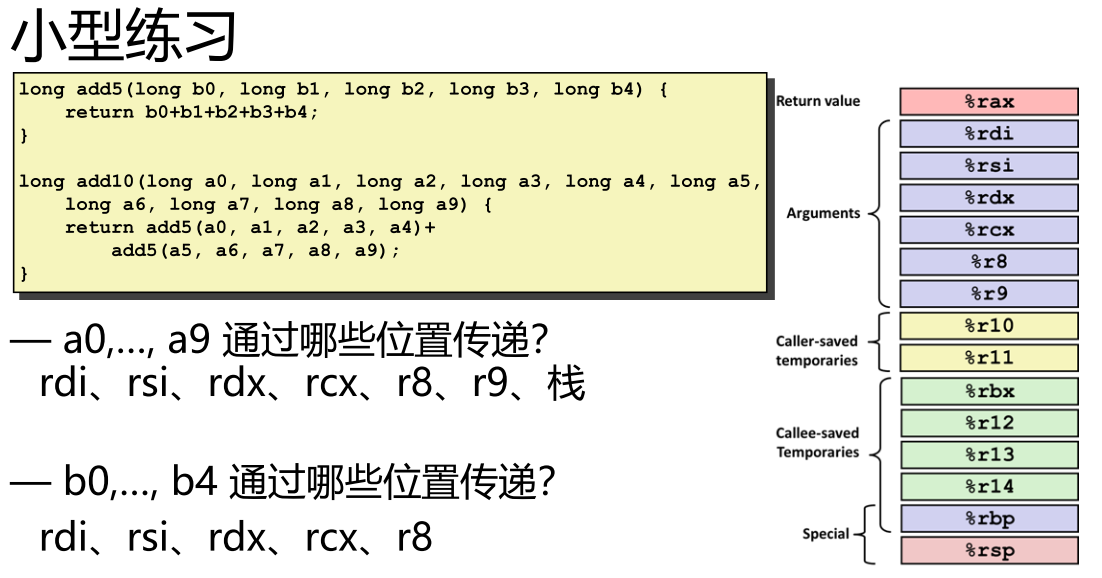

寄存器使用规范

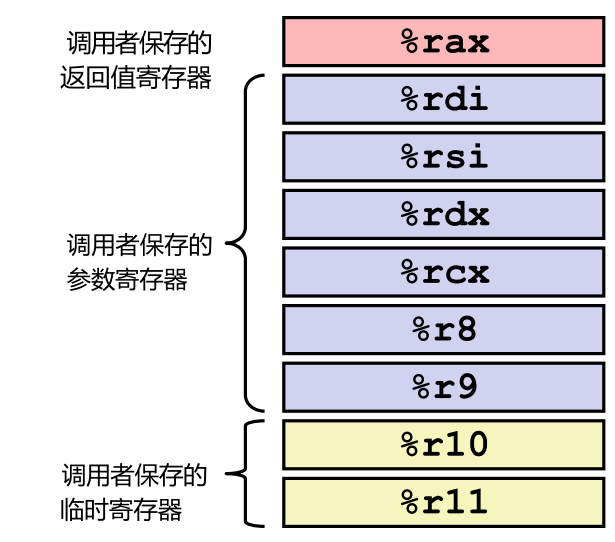

调用者保存寄存器

• %rax：返回值，也是调用者保存，可被过程修改。
• %rdi ~ %r9：整型参数传递（共6个）。
• %r10、%r11：额外的调用者保存临时寄存器。


---

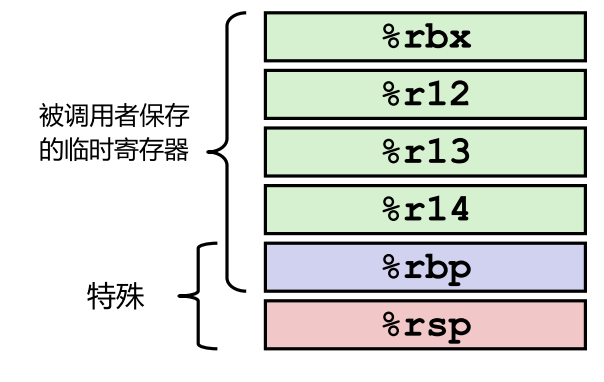

被调用者保存寄存器

• %rbx、%r12 ~ %r14：必须由被调用者保存和恢复
• %rbp：通常作为帧指针，由被调用者保存
• 编译器决定是否启用 %rbp 作为帧指针
• %rsp：特殊形式的被调用者保存，退出函数时必须恢复原始值

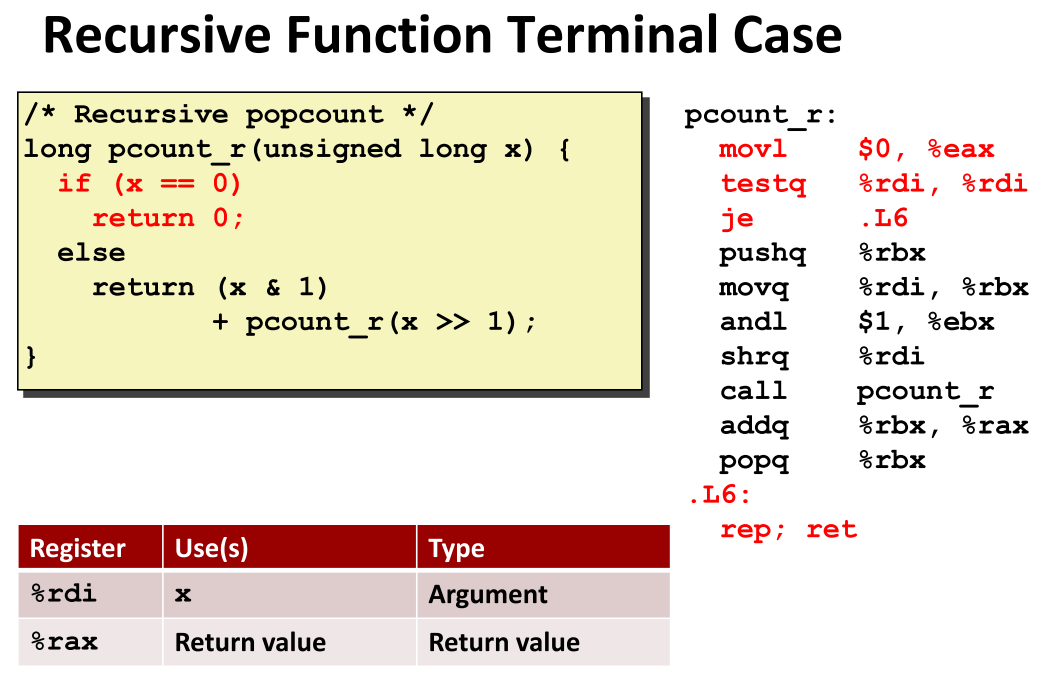

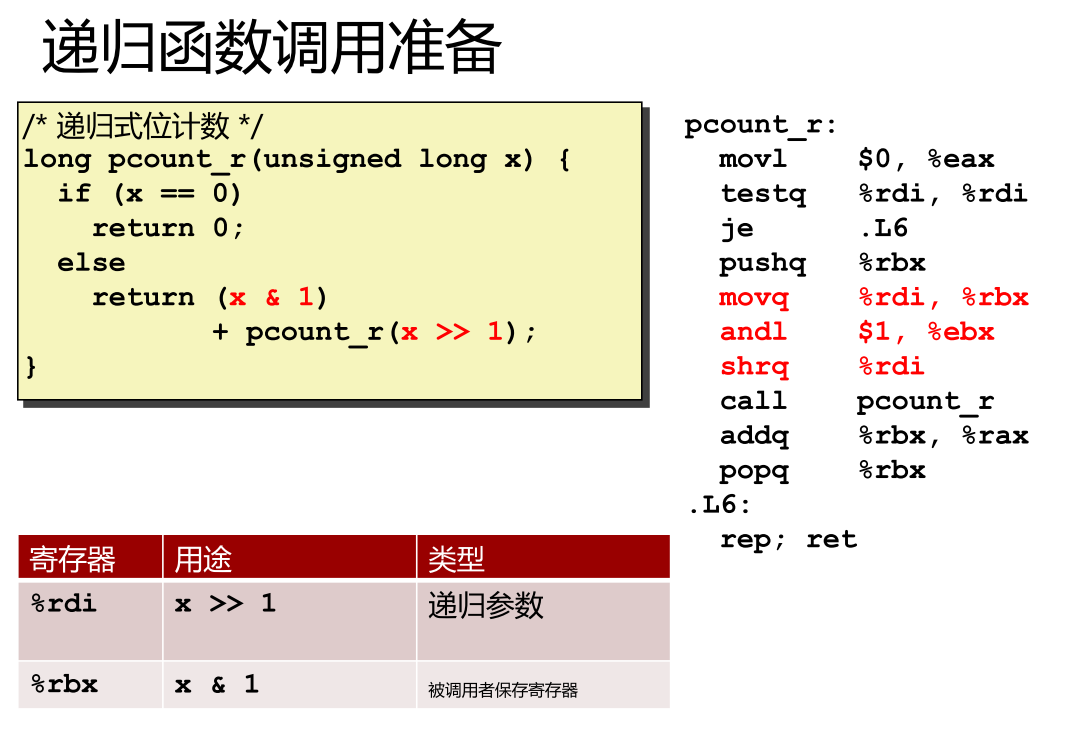

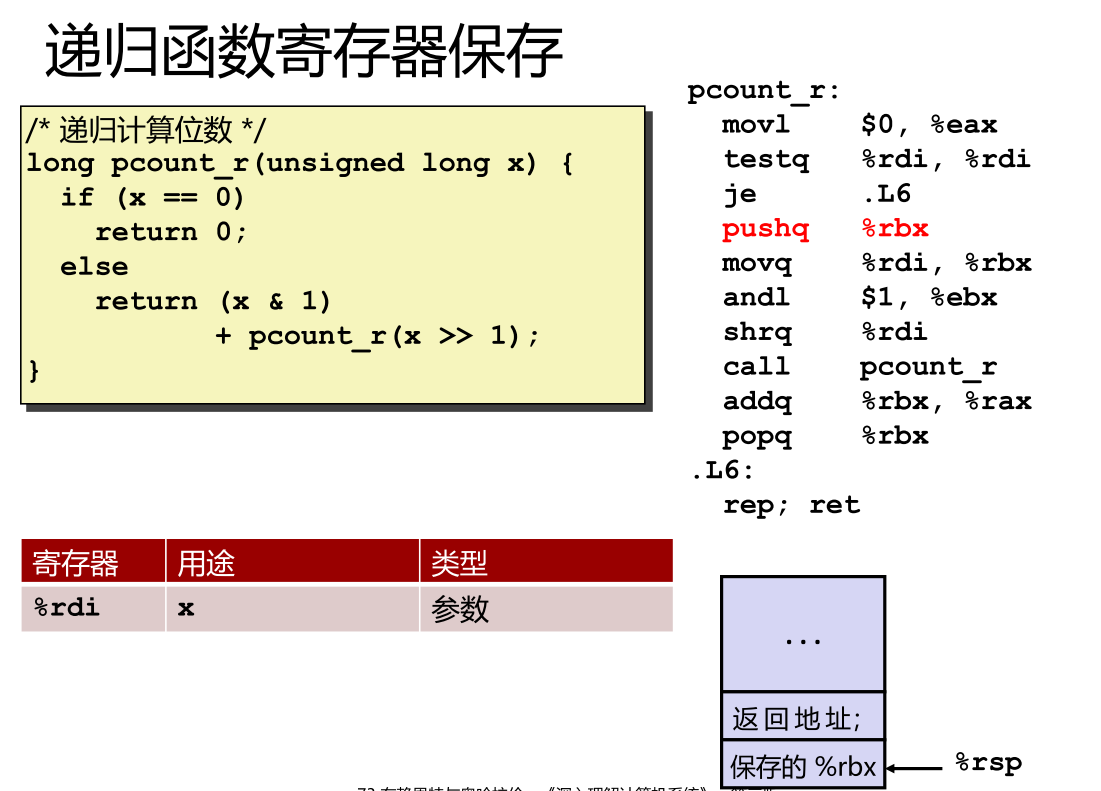

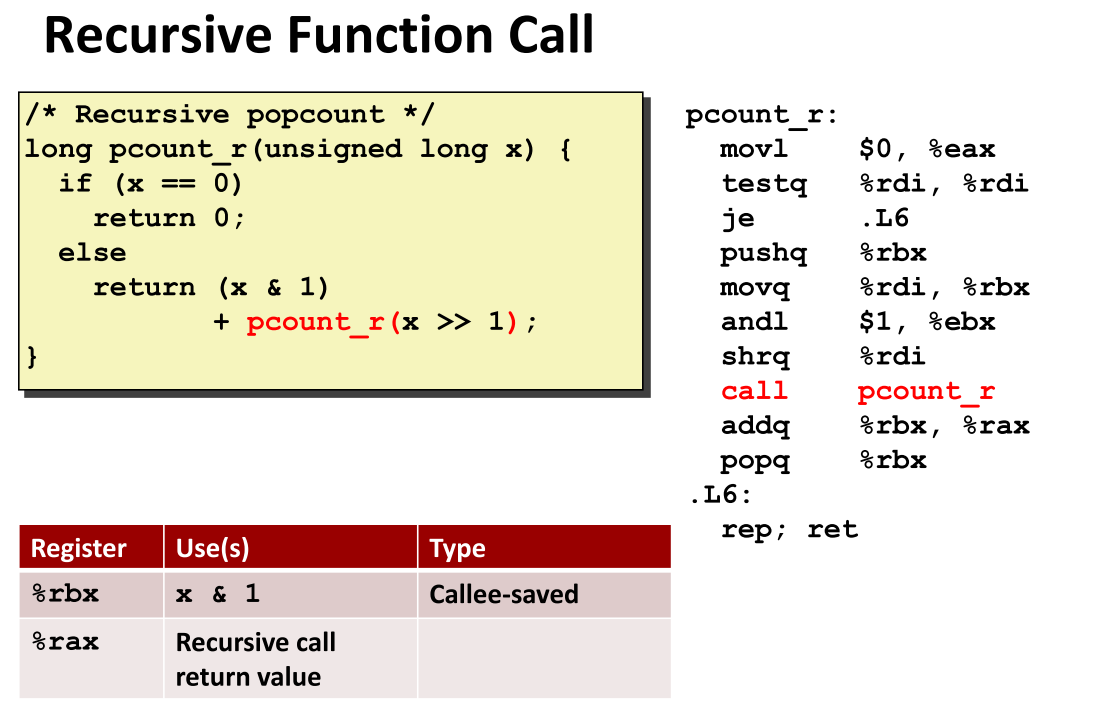

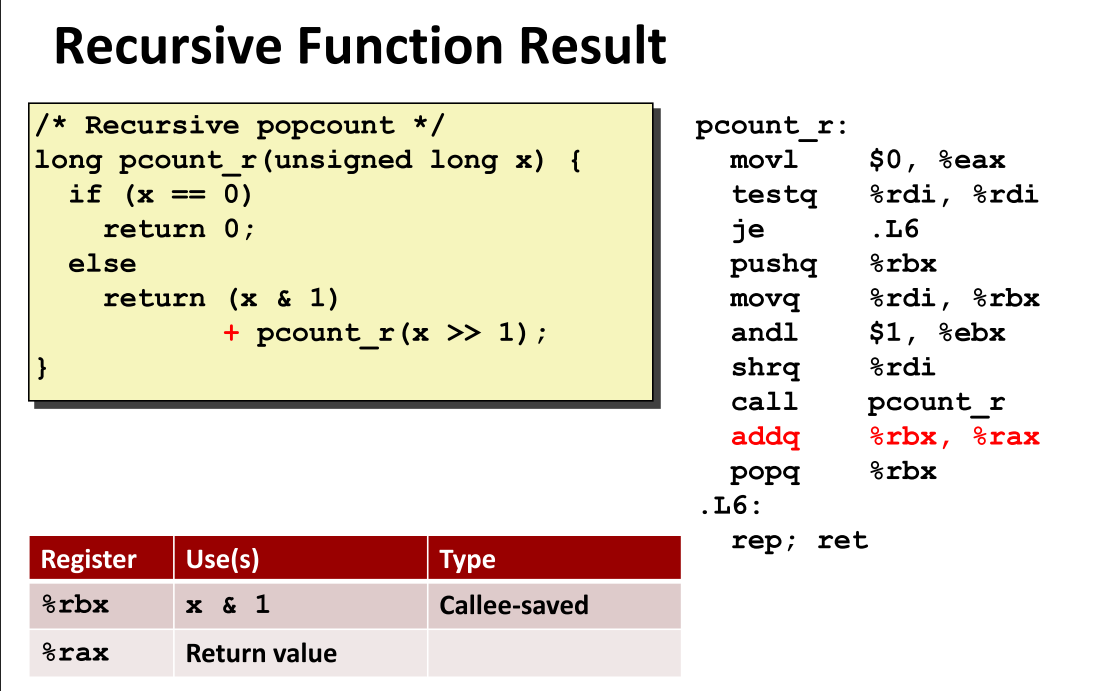

递归函数

/* Recursive popcount */
long pcount_r(unsigned long x) {
  if (x == 0)
    return 0;
  else
    return (x & 1)
           + pcount_r(x >> 1);
}

• 对应的汇编代码：

pcount_r:
  movl    $0, %eax
  testq   %rdi, %rdi
  je      .L6
  pushq   %rbx
  movq    %rdi, %rbx
  andl    $1, %ebx
  shrq    %rdi
  call    pcount_r
  addq    %rbx, %rax
  popq    %rbx
.L6:
  rep; ret

寄存器	用途	类型
%rdi	x	参数
%rax	返回值	返回值
