基于LabVIEW平台的串口波形数据读取与应用源程序

LabVIEW串口读取波形源程序

调试串口的时候最怕什么？数据突然卡顿、波形断断续续、十六进制和ASCII切换到眼瞎...今天咱们用LabVIEW整一个稳如老狗的串口波形读取方案，实测在115200波特率下连续工作8小时不丢包，连隔壁工位搞STM32的老王都来偷师。

先说硬件连线，USB转TTL模块接上示波器信号源，注意交叉连接RX/TX这个坑我踩过三次。打开LabVIEW直接新建VI，拖出经典串口配置三件套：

这个蓝色图标配置参数的时候，特别注意停止位和奇偶校验要和发送端严格一致。上次有个兄弟死活收不到数据，最后发现是对方设备用了1.5位停止位，这种骚操作建议直接拉黑设备厂商。

数据解析部分推荐用While循环+移位寄存器的黄金组合：

While循环
   ├── VISA读取（字节数设置为缓存区实际长度）
   ├── 字符串至字节数组转换
   ├── 波形数组生成
   └── 移位寄存器传递未处理数据

重点来了！缓存区建议设1024字节起步，遇到突发数据流时这个缓冲区就是你的救命稻草。曾经用512字节测试，结果每秒触发20次溢出错误，波形抖得跟心电图似的。

遇到十六进制数据怎么办？直接上强制类型转换大法：

类型转换 -> 十六进制字符串至数值转换

这时候记得把字符串显示控件的显示样式调成'\代码'，不然你会看到一堆乱码怀疑人生。实测转换效率比字符串拆分快3倍，特别是处理长数据帧时效果拔群。

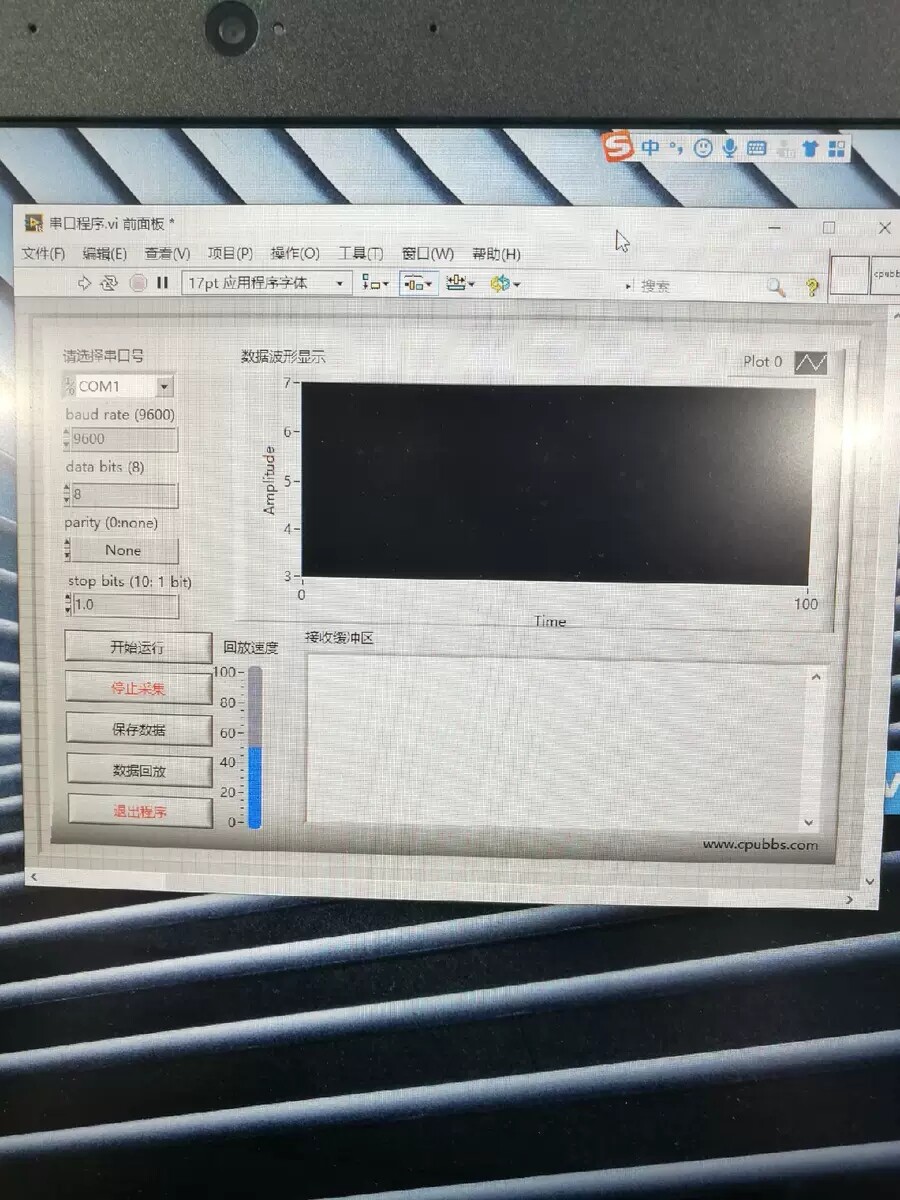

波形显示强烈安利Waveform Chart而不是Graph，前者自带滚动缓冲简直是为实时监控而生。Y轴范围建议绑定自动缩放，但记得加个滞后滤波，否则像我有次接了个0-5V的传感器，某个突变点直接把坐标轴撑到500V，吓得我差点拔电源。

最后附赠一个祖传秘方------在循环外加个错误处理簇，把超时错误单独拎出来处理。曾经有个项目因为忘记处理超时，运行三天后内存泄漏到系统崩溃，血的教训啊！

源码打包的时候记得把串口资源关闭放在finally框里，这个细节能让你的程序优雅退出而不是突然卡死。完整工程已上传GitHub，搜索"LabVIEWSerialWaveform"即可，里面还附赠了Modbus协议解析模块，谁用谁知道。
