Comsol弯曲波导模式分析：有效折射率与损耗计算

Comsol弯曲波导模式分析，有效折射率与损耗计算。

弯曲波导在集成光学里是个绕不开的话题，尤其是做硅光或者光子集成电路的朋友，谁还没被那该死的弯曲损耗折磨过呢？今天咱们就撸起袖子，用Comsol整一波弯曲波导的模式分析，顺便把有效折射率和损耗计算的门道摸清楚。

建模关键：弯曲结构怎么画才不翻车

先别急着怼公式，把几何模型搭对了是成功的一半。对于弯曲波导，建议直接上环形线段 或者贝塞尔曲线构建弯曲部分。这里有个骚操作------用参数化方程画弯曲波导核心层：

java 复制代码

// COMSOL Java API示例
double R = 50e-6; // 弯曲半径50μm
double theta = 45; // 弯曲角度
model.geom("geom1").feature().create("c1", "Circle");
model.geom("geom1").feature("c1").set("r", R);
model.geom("geom1").feature("c1").set("pos", [R,0]);
model.geom("geom1").feature("c1").set("rot", theta);

这段代码创建了一个45度弯曲的圆弧结构。注意坐标系设置要选圆柱坐标，否则边界条件能让你怀疑人生。材料参数直接怼上硅（n=3.47）和二氧化硅包层（n=1.44），边界条件记得选完美匹配层（PML），不然辐射损耗算不准。

模式分析求解器的隐藏设置

在频域研究中找到模式分析求解器，这里有两个参数要重点关照：

搜索基准：建议先用直波导的有效折射率当初始值，比如填3.2（比硅低点）
模式数量：别贪多，先抓前三个模式看看电场分布

跑完仿真后，在结果里右键点"表格"，输入emw.neff直接提取复数形式的有效折射率。这时候可能会发现neff的虚部是负值------别慌，这其实是Comsol的相位约定导致的，取绝对值就对了。

损耗计算的代码实战

拿到复折射率neff = nreal + i*nimag后，真正的戏肉来了。用这个公式把虚部转成dB/cm单位的损耗：

matlab 复制代码

% MATLAB数据处理
lambda = 1550e-9; % 波长1.55μm
k0 = 2*pi/lambda;
alpha_per_cm = 20*log10(exp(1)) * abs(imag(neff)) * k0 * 100;
fprintf('弯曲损耗：%.2f dB/cm\n', alpha_per_cm);

重点解释下那个100：因为k0的单位是1/m，乘100是把结果从dB/m转成dB/cm。搞错这个量级的话，发文章被审稿人怼都是轻的。

网格剖分的玄学经验

看到计算结果震荡得比心电图还刺激？八成是网格没剖好。弯曲区域的网格要加密到能分辨倏逝波：

java 复制代码

// 弯曲区域网格加密
model.mesh("mesh1").feature().create("ftet1", "FreeTet");
model.mesh("mesh1").feature("ftet1").set("hmax", lambda/10);

但别无脑加密！先跑个参数化扫描，找到网格尺寸对neff的影响曲线，选个结果收敛的尺寸就行。见过有人用1nm网格跑毫米级结构，结果电脑风扇转得比直升机还响...

避坑指南三则

发现损耗随弯曲半径减小反而降低？赶紧检查是否漏设PML，这是典型的边界反射假象
有效折射率实部比直波导还高？大概率是模式泄露到包层了，加粗波导核心试试
算出的Q值高得离谱（>1e6）？把材料损耗加进去，现实中没有理想无损材料

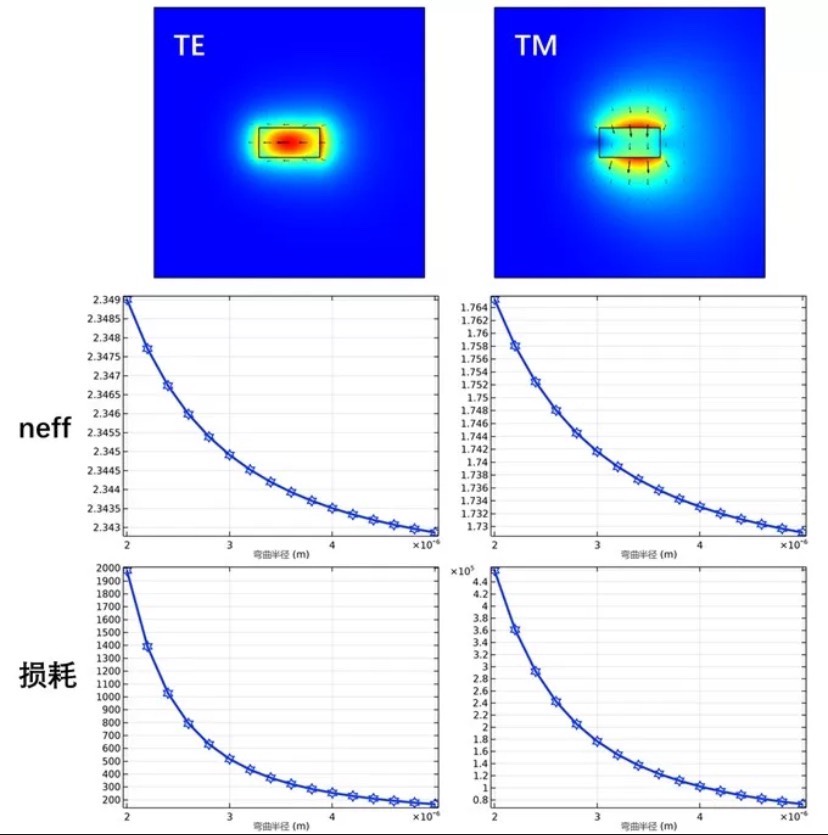

最后丢个冷知识：弯曲半径小到某个临界值时，损耗会突然飙升------这就是传说中的辐射损耗拐点。用参数扫描抓这个临界值特别有用：

matlab 复制代码

% 批量处理不同半径的损耗
for R = linspace(5,50,10)*1e-6
    model.param.set('R_bend', R);
    model.study("std1").run;
    neff = mphglobal(model, 'emw.neff');
    % 保存数据并绘图...
end

搞完这一套，起码对弯曲波导的脾气摸清七八成了。下次再有人跟你扯弯曲损耗优化，直接把仿真结果和代码拍他脸上------数据说话，胜过玄学调参。
