在当今高度智能化的汽车内部，隐藏着一个复杂而精密的通信网络------控制器局域网（Controller Area Network, CAN）。自1980年代由博世公司发明以来，CAN总线已成为汽车电子系统的"中枢神经系统"，它使得遍布车身各处的数十甚至上百个电子控制单元（Electronic Control Unit, ECU）能够高效、可靠地交换信息。从发动机管理系统（EMS）到防抱死制动系统（ABS），从车身控制模块（BCM）到高级驾驶辅助系统（ADAS），每一个ECU都既是信息的生产者，也是消费者。然而，面对总线上以毫秒为单位高速流转的、看似杂乱无章的十六进制数据流，工程师们如何才能精准地解读其中蕴含的丰富语义？答案就藏在一个名为DBC （Database CAN）的文件之中。而管理和塑造这个"汽车通信字典"的核心工具，便是业界广泛使用的CANdb++ Editor。本文将带您深入这一领域，全面剖析DBC数据库的奥秘及其编辑工具的强大功能。
一、 汽车的通用语言：CAN总线与DBC的诞生
在没有标准化通信协议的时代，汽车制造商为每个ECU对之间的通信都设计了独立的点对点线路。这不仅导致线束极其臃肿、成本高昂，而且极大地限制了新功能的集成和系统的可扩展性。CAN总线的出现彻底改变了这一局面。它采用多主、广播式的通信机制，所有ECU共享同一物理总线。每个ECU在需要发送信息时，会将数据打包成一个具有唯一标识符（Message ID）的报文（Message）并广播出去。网络上的其他ECU则根据自身需求，通过硬件过滤器选择性地接收感兴趣的报文。
然而，这种广播机制带来了一个新的挑战：语义鸿沟 。一个ID为0x100的8字节报文，在总线上只是一串0x12 0x34 0x56 0x78 0x9A 0xBC 0xDE 0xF0这样的原始数据。对于发动机控制单元来说，前两个字节可能代表发动机转速；对于仪表盘而言，中间的某个字节可能是车速信号；而对于诊断设备，整个报文或许只用于传递一个故障代码。如果没有一份统一的"翻译手册"，这些数据对任何接收方来说都是毫无意义的乱码。
正是为了解决这一问题，Vector公司开发了DBC文件格式 。DBC文件本质上是一个结构化的ASCII文本文件，它充当了汽车网络中所有参与者的通用语言规范。它明确定义了：
- 谁在说话（Who is talking）：即网络中的所有ECU节点。
- 说了什么（What is being said）：即每个ECU发送的报文及其ID。
- 具体含义是什么（What it means）：即每个报文内部所包含的各个信号（Signal）的精确位置、数据类型、物理意义及数值转换规则。
有了DBC文件，无论是进行ECU软件开发、硬件在环（HIL）仿真测试、实车标定，还是售后诊断分析，所有团队成员都能基于同一份权威的数据字典开展工作，确保了信息传递的准确性和项目开发的一致性。
二、 DBC数据库的核心构成要素
一个完整的DBC数据库由几个相互关联的核心对象构成，它们共同描绘了整个车载网络的通信蓝图。
1. 网络节点（Network Nodes / ECUs） 这是数据库中最顶层的对象，代表了物理或逻辑上的一个通信实体。例如，Engine_ECU（发动机控制单元）、ABS_Controller（防抱死制动系统控制器）、BodyControlModule（车身控制模块）等。每个节点都有其唯一的名称，并在数据库中被声明。节点的角色至关重要，因为它决定了哪些报文是由它发送（Transmitter）的，以及它需要接收（Receiver）哪些报文。
2. 报文（Messages） 报文是CAN通信的基本单元。在DBC中，每个报文都通过其唯一的CAN ID （如0x100）进行标识，并关联到一个或多个发送节点。除了ID，报文还定义了以下关键属性：
- DLC（Data Length Code）：即数据长度，指明该报文包含多少个有效字节（通常为0-8字节）。
- 周期（Cycle Time）：对于周期性发送的报文，此属性定义了其发送的时间间隔（如100ms）。
- ID类型：区分标准帧（11位ID）和扩展帧（29位ID）。
报文本身并不直接携带人类可读的信息，它的价值在于作为一个容器，承载着一个或多个信号。
3. 信号（Signals） 信号是DBC数据库的灵魂，是将原始比特流转化为有意义物理量的关键。每个信号都隶属于一个特定的报文，并拥有极其详尽的定义：
- 起始位（Start Bit）：信号在报文数据域中的起始位置（0-63）。
- 长度（Length）：信号占用的比特数（1-64）。
- 字节序 （Byte Order）：这是最容易出错的地方之一，分为两种：
- Intel格式（LSB, Little Endian）：低位字节存储在低地址。
- Motorola格式（MSB, Big Endian）：高位字节存储在低地址。 不同的ECU供应商可能采用不同的字节序，因此在DBC中必须精确指定。
- 值类型（Value Type）：信号是有符号整数（Signed）还是无符号整数（Unsigned），这直接影响到其表示的数值范围。
- 物理值转换 ：这是将原始的数字值（Raw Value）转换为我们熟悉的物理世界单位的核心公式。它由两个参数定义：
- 因子（Factor）：缩放系数。
- 偏移量（Offset）：零点偏移。 物理值 = (原始值 × 因子) + 偏移量。 例如，一个温度信号的原始值范围是0-250，因子为1，偏移量为-40，那么其物理值范围就是-40°C到210°C。
- 单位 （Unit）：如
rpm（转/分钟）、°C（摄氏度）、kPa（千帕斯卡）、%（百分比）等。 - 收发关系：明确指出该信号由哪个ECU发送，又被哪些ECU接收。
4. 值表（Value Tables） 对于一些离散型的信号，如开关状态、模式选择等，使用连续的物理值转换并不合适。值表提供了一种映射机制，将信号的原始值直接对应到描述性的字符串。例如：
0→"Engine Off"1→"Idle"2→"Driving"3→"Error"
这使得数据分析和诊断过程更加直观和人性化。
5. 环境变量（Environment Variables） 这类变量代表了那些并非通过CAN总线传输，但对系统行为有重要影响的全局参数。例如，AmbientTemp（环境温度）或DiagnosticMode（诊断模式）。它们可以被数据库中的信号或属性引用，用于条件判断或配置。
三、 CANdb++ Editor：DBC数据库的"创世"与"治理"平台
如果说DBC文件是汽车通信的宪法，那么CANdb++ Editor就是制定、修订和解释这部宪法的最高立法与司法机构。作为一款专业的桌面级应用，它为工程师提供了从零开始构建、维护和验证复杂DBC数据库所需的全套工具。
1. 直观高效的导航与组织
面对一个包含数百个报文、数千个信号的大型数据库，高效的导航能力是首要需求。CANdb++ Editor采用了经典的树状视图 （Tree View）来组织所有网络对象。用户可以在"Network Nodes"、"Messages"、"Signals"等不同维度之间自由切换视角。例如，在"Network Nodes"视图下，可以清晰地看到Engine_ECU节点，并展开其下属的所有报文；而在"Messages"视图下，则可以按ID顺序浏览所有报文，并快速定位到0x100 - EngineStatus。这种多维、层级化的展示方式，让工程师能够从宏观到微观，全方位地把握网络结构。
2. 信号定义：精确到比特的工程艺术
当用户选中一个报文进行编辑时，CANdb++ Editor的核心工作区便会呈现出来。在这里，信号的定义不再是枯燥的文本行，而是一个交互式的表格。工程师可以直接在表格中输入或修改信号的名称、起始位、长度等所有属性。下拉菜单用于选择字节序和值类型，避免了手动输入错误。
更进一步，编辑器集成了值表编辑器，允许用户为选定的信号创建或关联一个值表。通过简单的"键-值"对输入，即可完成离散信号的语义化定义。这种所见即所得的编辑体验，极大地提升了数据库的创建效率和准确性。
3. 信号布局可视化：眼见为实的位域规划
在CAN通信中，报文的位域布局 （Bit Layout）是至关重要的。信号的起始位和长度必须精心规划，以避免重叠冲突，并尽可能高效地利用有限的8字节空间。传统的文本式DBC难以直观反映这一点，而CANdb++ Editor的Layout（布局）视图完美地解决了这个问题。

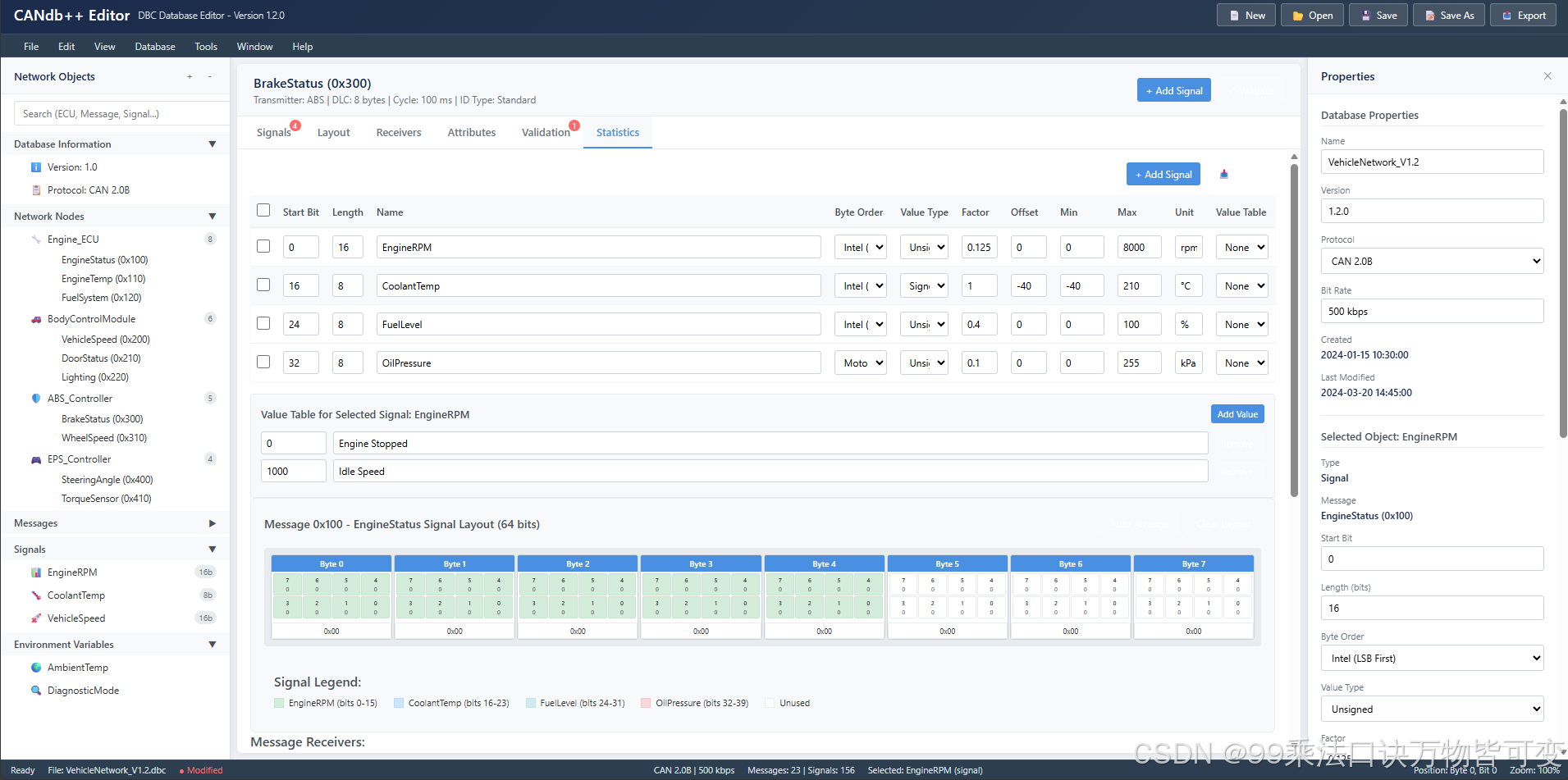

在Layout视图中，一个报文被形象地展示为一个8x8的网格（共64个比特位）。每个已定义的信号都会以其指定的起始位和长度，在网格上高亮显示为一个连续的色块。例如，一个从第0位开始、长度为16位的EngineRPM信号，会占据第一行和第二行的全部位置。未被任何信号占用的比特则保持空白。
这种可视化布局带来了诸多好处：
- 冲突检测：如果两个信号的色块发生重叠，编辑器会立即以醒目的颜色（如红色）标出，提示存在定义错误。
- 空间优化：工程师可以直观地看到报文中是否存在大量未使用的"空洞"，从而重新调整信号位置，实现更紧凑的打包，为未来新增信号预留空间。
- 字节序验证：不同字节序的信号在网格上的填充方向不同，可视化界面有助于理解其在内存中的实际排列。
可以说，Layout视图将抽象的位操作变成了可视化的拼图游戏，是DBC编辑过程中不可或缺的利器。
4. 全面深入的属性管理
CANdb++ Editor的右侧通常配有一个属性面板（Property Panel）。当用户在树状视图或表格中选中任何一个对象（数据库、节点、报文、信号）时，该面板会动态地列出其所有可配置的属性。这不仅是查看信息的窗口，更是进行精细调整的控制台。
在这里，工程师可以设置信号的最小/最大物理值、单位、注释（Comment），也可以为报文配置更复杂的属性，如发送周期、安全相关标志等。更重要的是，CANdb++支持自定义属性（User-defined Attributes），允许企业根据自身流程和需求，扩展DBC的标准字段。例如，可以添加"信号负责人"、"安全等级（ASIL）"、"最后修改日期"等属性，使DBC文件承载更多的项目管理信息。
5. 自动化验证：保障数据库质量的生命线
人工创建和维护如此复杂的数据库，难免会出现疏漏。一个微小的错误，比如信号长度定义过长导致溢出，或者因子/偏移量计算错误，都可能在后续的测试或实车运行中引发灾难性的后果。因此，自动化验证（Validation）是CANdb++ Editor最核心的价值之一。
编辑器内置了强大的验证引擎，能够对整个数据库执行一系列一致性检查，包括但不限于：
- 信号重叠检查：确保同一报文内的所有信号在位域上互不冲突。
- 范围有效性检查：验证信号的原始值范围是否与其长度和值类型匹配。
- 收发关系完整性检查：确认每个信号都有明确的发送者，并且至少有一个接收者（除非是广播信号）。
- 命名规范检查：确保所有对象的名称符合预设的命名规则。
- 未使用比特报告：统计并报告每个报文中未被利用的比特数量，提示优化机会。
验证结果通常以清晰的列表形式呈现，分为"错误"（Errors）、"警告"（Warnings）和"提示"（Infos）三个级别。工程师可以根据这些反馈，快速定位并修复问题，从而在源头上保证DBC数据库的高质量，为下游的开发和测试工作奠定坚实可靠的基础。
6. 生态协同：超越单一文件的工程实践
现代汽车开发是一个高度协同的过程。CANdb++ Editor并非一个孤立的工具，而是嵌入在整个Vector工具链乃至更广泛的汽车电子开发生态系统中。它可以轻松地与以下工具集成：
- CANoe/CANalyzer：Vector的旗舰级总线分析、仿真和测试工具。CANoe可以直接加载DBC文件，将捕获到的原始CAN报文实时解析成带有物理单位的信号曲线，进行直观的分析和自动化测试。
- DaVinci Developer/Configurator：用于AUTOSAR架构下的软件组件（SWC）设计和ECU配置。DBC文件中的信号定义可以直接导入，作为RTE（Runtime Environment）通信接口的基础。
- 版本控制系统（如Git）：由于DBC是文本文件，可以方便地纳入版本管理，追踪每一次变更历史，实现团队协作和基线管理。
这种无缝的集成能力，使得DBC数据库成为贯穿需求、设计、实现、测试全生命周期的单一数据源（Single Source of Truth），有效消除了信息孤岛，提升了整体研发效率。
四、 结语：数字化汽车时代的基石
从一辆简单的代步工具，到如今集成了人工智能、高速网络和复杂控制算法的"轮子上的数据中心"，汽车的演进史也是一部电子电气架构的进化史。在这场变革中，CAN总线及其DBC数据库扮演了沉默而关键的角色。它们虽不为普通消费者所见，却是确保车辆安全、可靠、智能运行的底层基石。
CANdb++ Editor作为管理和塑造这一基石的专业工具，其价值远不止于一个图形化的编辑器。它通过可视化、自动化和标准化的手段，将复杂的通信协议转化为工程师可以高效驾驭的工程资产。它降低了技术门槛，减少了人为错误，促进了团队协作，并最终加速了创新功能的落地。
随着汽车向电动化、智能化、网联化的方向加速发展，车载网络正变得前所未有的复杂。以CAN FD、Ethernet为代表的下一代总线技术正在兴起，但其背后对标准化通信字典的需求只会更加迫切。可以预见，像CANdb++ Editor这样强大的数据库管理工具，将继续在未来的汽车研发中扮演不可替代的核心角色，持续为解码和构建更安全、更智能的移动出行体验提供强大支撑。
